Re: Pre ConradJohnson by 818design

Cảm ơn bác, em đã nhận đủ 2 bộ từ bác DTH. Cảm ơn 2 bác nhiều. Em đang cố gắng thúc đẩy tiến độ làm vỏ máy cũng như tập hợp linh kiện và sẽ trình sản phẩm của mình sớm.

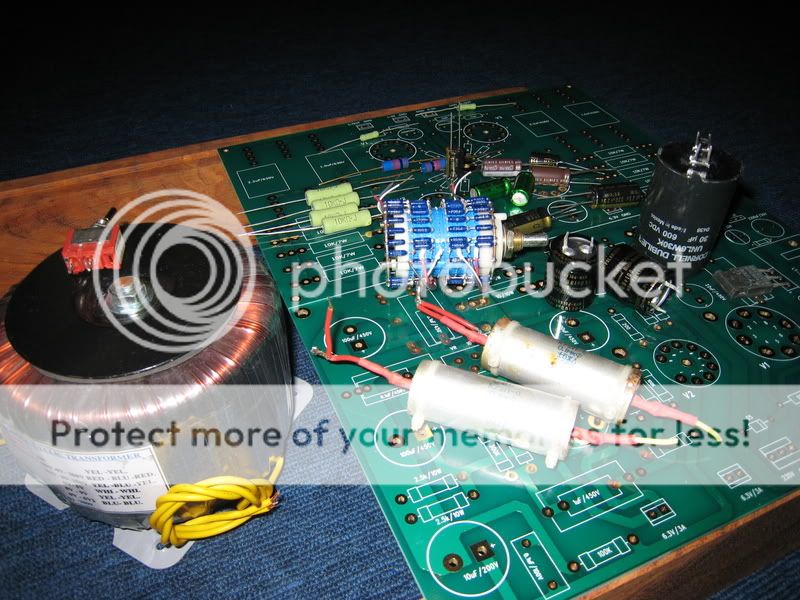

Tạm thời lục lại mớ linh kiện thì thấy cũng được một số thứ linh tinh rồi.



Re: Pre ConradJohnson by 818design

Bác Quang Hào ơi bác còn dư ra bộ nào không nhượng lại cho em với, em không theo dõi topic này hôm nay vào coi thì trễ quá !



Re: Pre ConradJohnson by 818design

Tiện thể ngồi nghe nhạc em dùng TubeCAD chạy thử mạch bac Quanghao với một số giá trị thì có kết quả như hình đính kèm:

Mục đích của em cố giữ điểm hoạt độ của bóng ở điện thế Uak = 90V, Ia = 20mA (một trong những chế độ làm việc tiêu biểu theo datasheet của bóng 6H30Pi-DR).

Nếu giữ đúng các giá trị linh kiện như trên PCB thì Uak hơi thấp, chỉ đạt 86V.

Nếu tăng B+ để tăng Uak = 90V thì cũng phải tăng giá trị của Rk = 60Ohm (thay vì 50Ohm). đồng thời lúc này nếu không dùng tụ thoát cathod thì trở kháng ra cũng khá cao = 737Ohm.

Chế độ chạy số 3 trong hình với B+ thấp hơn, Ra thấp hơn, có vẻ có kết quả tốt hơn vì trở kháng vào của mạch cao hơn, trở kháng ra thấp hơn (đạt gần 600Ohm ngay cả khi không dùng tụ thoát cathode).

Không biết nên chạy chế độ nào đây!



Re: Pre ConradJohnson by 818design

Chào Bác Em thường hay chạy tại 2 chế độ
1. Anod = 90 V, Ra (Rp)(ohms)= 2k
2. Anod = 120 V, Ra (Rp)(ohms)= 2K
chế độ 1 cho tiếng mềm mại hơn, chế độ 2 tiếng giống bán dẫn hơn, song nhạc cụ tách bạch hơn! Em chọn chế độ 1.
Còn như Bác nói dùng Rk= 60, thì đó là thay đổi để điều chỉnh dòng của Pre cho phù hợp với yêu cầu toàn của mạch Ia= 80mA.
Ra (Rp)(ohms) không nên quá thấp dễ gây ồn! Mong bác chọn được chế độ phù hợp!
Thân

http://klausmobile.narod.ru/testerfiles/6n30p.htm



Re: Pre ConradJohnson by 818design

bác thử 6h30 với tubecad bằng cách nào vậy ạ, có phải thêm bộ lib nào vào ko, mong bác hướng dẫn dùm

tks



Re: Pre ConradJohnson by 818design

Có ai làm xong chưa, chụp ảnh lên để mọi người tham khảo cách bố trí, rồi vỏ máy nữa



Re: Pre ConradJohnson by 818design

Bác vào mục Tube List --> chọn Add --> Điền các thông số của tube bất kỳ vào vào và đặt tên cho em nó --> Accept

Thế là tạm có thể dùng tương đối được. (Hình như có cách để add cả tube curve vào nữa nhưng em thấy không cần thiết lắm nên chưa thử ạ).

Chúc bác vui!



Re: Pre ConradJohnson by 818design

Cám ơn bác nhiều nhé, có tính năng này mà em ko bít



Re: Pre ConradJohnson by 818design

Hihi , kụ PCchip xài cái scenario 3 kô tụ bypass + Ra 1.25k có thấy thiếu bass kô ợ ?



Re: Pre ConradJohnson by 818design

Dạ em xài cái scenario số 3 ấy 2 năm nay nhưng chỉ có 2 triode (1 bóng) cho một kênh mà chả thấy thiếu tí gì! Chắc tại bộ dàn em nó cũng chỉ xuống được đến 40Hz (+/- 0dB) nên cũng không biết đoạn 30 - 20 Hz có thiếu không ạ! :wink:



Re: Pre ConradJohnson by 818design

Kụ oánh soprano = cái scenario 3 hay tuyệt đóa :mrgreen:



Re: Pre ConradJohnson by 818design

Bác Quanghao ơi
Trên mạch nguồn thiếu mất vị trí cho: 2 tụ 0,1 mF ở phần nắn nguồn 6,3V mà có IC nắn dòng
Trên mạch pre thiếu mất vị trí 2 tụ ngay từ đầu vào nguồn 1mF/400V
(Tôi không gắn kèm file đc, không biết ấn vào nút nào)



Re: Pre ConradJohnson by 818design

Phần này thì đúng là trên board nắn nguồn không bố trí chỗ cho 2 em này. Có điều có thể lắp một tụ nhỏ này tại vị trí trên board pre chỗ ngay dưới chữ 818design.net và chỗ đối xứng với nó. Con còn lại thì có thể tìm vị trí nào đấy (có thể hàn vào mặt dưới board nguồn ngay chỗ phía dưới tụ 4700/16V đầu tiên). Các tụ nhỏ này chủ yếu là tụ để bypass cho các tụ có giá trị to nên nếu không có thì vẫn hát được, khác biệt về chất âm thì chưa chắc tai đã nghe được ạ!

Chỗ này thì không thiếu đâu bác ạ. Thật ra là trên sơ đồ board pre vẽ thừa 2 em này đấy. 2 con tụ này thật ra có thể được xem như mắc song song với con tụ 0.1uF/450V sau cùng trước B+ ra khỏi board nguồn. Do vậy, theo em chỉ cần con 0.1/450V bên board nguồn là không cần 2 con 1uF/450V bên board pre nữa.

Mà thật ra, do đã có 2 con tụ 100uF/450V ngay đầu B+ vào board pre nên theo em, con tụ 100uF/450V cuối cùng trên board nguồn (trước khi B+ ra khỏi board) cũng có thể không cần.



Re: Pre ConradJohnson by 818design

Trên mạch pre thiếu mất vị trí 2 tụ ngay từ đầu vào nguồn 1mF/400V
(Tôi không gắn kèm file đc, không biết ấn vào nút nào)[/quote]
Chỗ này thì không thiếu đâu bác ạ. Thật ra là trên board pre vẽ thừa 2 em này đấy. 2 con tụ này thật ra có thể được xem như mắc song song với con tụ 0.1uF/450V sau cùng trước B+ ra khỏi board nguồn. Do vậy, theo em chỉ cần con 0.1/450V bên board nguồn là không cần 2 con 1uF/450V bên board pre nữa.

Mà thật ra, do đã có 2 con tụ 100uF/450V ngay đầu B+ vào board pre nên theo em, con tụ 100uF/450V cuối cùng trên board nguồn (trước khi B+ ra khỏi board) cũng có thể không cần.[/quote]

Đúng đó Bác Pc-chip nói rất đúng, EM cố tình làm thêm chân để dự phòng, nếu ai cần thì gắn vô mà!
Cảm ơn bác



Re: Pre ConradJohnson by 818design

Sao chưa thấy bác nào trình sản phẩm nhỉ!
Em đã hoàn thành xong sản phẩm Pre 818, Nghe rất ổn! Hay trong tầm giá!! :lol:
Cám ơn bác Quang Hào rất nhiều!!!!



Re: Pre ConradJohnson by 818design

Em nghĩ ko lời cảm ơn nào ý nghĩa bằng show hàng :wink:



Re: Pre ConradJohnson by 818design

Vâng Đúng đó, hãy đưa sản phẩm của bác lên đi Như bác al1412 nói, vừa chia sẻ cho anh em vừa là trao đổi kinh nghiệm!
em bây giờ bận quá chưa có lúc nào rảnh để làm!
Bác nói giúp em là bác đã điều chỉnh như thế nào và chất tiếng ra sao nhé bác! Xin đa tạ, đa tạ



Re: Pre ConradJohnson by 818design

Xin lỗi các bác vì cái máy chụp hình thằng đệ mang đi chụp Phong cảnh rùi!! Tối nó mang về em sẽ post lên. Trong quá trình ráp em có 1 số trục trặc sau chia sẽ cùng các bác.
1/ Bác Quang Hào quên note anh em là nếu đèn ráp nổi lên trên thì linh kiện ráp vào mặt không có chữ nên em cứ theo nguyên tắc ráp mạch in linh kiện chơi hết lên mặt có chữ và đèn lên mặt ko chữ thế là!!!! Hút chì bở hơi tai, do mạch bác Hào làm chân rất to chì tốn rất nhiều, tháo ra mà sót hết ruột vì mạch thì rất đẹp nhưng qua tay em nó ghẻ tùm lum!!!!
2/ Tới con LT 1083 siêu thi av hêt hàng thế là ko biết làm sao đốt tim, thì em chợt nhớ tới bác NCC gọi cho bác ấy oder con LM1084 chịu được dòng có 5A, thế là đèn đã sáng và tiếng hát cất lên nhưng được 03 bài đèn lại tối đi do nóng quá con IC bị Down. Em bèn chơi cái tản nhiệt to như bàn tay vào nhưng cũng chịu đựng không được lâu. Tối nằm suy nghĩ xem có cách nào làm cho nó mát hơn không thế là em nhìn cái CPU có cái quạt quay vù vù, chạy ra chợ NT mua cái quạt tháo máy be bé chơi vào cái tản nhiệt, ôi sao mà mát thế hát 3 đĩa vẫn bình thường!!
3/ Về linh kiện em ra Cô Hai chơi cho nó rẻ, Nhưng các bác chú ý cái con trở 2K anod rất nóng, may mắn là kiếm được 02 con 4K 18W ghép lại nhưng khi chạy mà rờ vào để lau là phỏng tay.
Lúc đầu em sợ con trở 50 ohm thay cho choke sẽ rất nóng nhưng qua thực tế thì cần con 10W là đủ rồi.
4/ Đến phần thông số kỹ thuật thì nguồn em quấn khoảng 230 V 0 230v sau khi chạy nóng thì điện thế trước trở Anod khoảng 200v qua trở anod 2k còn khoảng 70-75v, so với lý thuyết bác Hào là 90v là thấp hơn. Em thấy 4 bóng 6H30 chạy như 1 cái amply rồi còn gì, theo các cao thủ thì có cần phải V anod cao hơn tí nữa ko?
5/ Phần cảm nhận thì Pre nhưng tiếng lực như amply, nhích volume tí là rất áp phê. Em đang chơi em SE 211 đưa Pre vào tiếng thanh thoát và mạnh mẽ hơn, tiếng bung ra nghe so với không có pre là rất rõ rệt.
6/ Phần nhận định: theo cá nhân em thì Pre bác Quang Hào thiết kế là rất ổn về kỹ thuật, hoàn toàn không ù xì gì khi ráp xong là chạy liền. Còn về hay dở thì tùy tai mỗi người nhưng theo em là đạt rồi và bóng 6H30pi quả là hay hơn mấy cái bóng E88cc, 12AX, 12AU, 6SN7.... nhiều nếu làm pre.
Các anh em sau khi ráp xong có gì hay xin góp ý để Pre 818 hoàn thiện hơn nhé!



Re: Pre ConradJohnson by 818design

Tôi chưa làm nhưng thấy là linh kiện để cùng mặt có chữ với đèn cũng được rồi hàn chân linh kiện ở mặt dưới vì mỗi lỗ chân linh kiện là cả một cái ống đồng mà.



Re: Pre ConradJohnson by 818design

@DragonVU,

Do các cao thủ thấy cái pre này chả có gì đặc biệt nên ít đi dạo ngang đây. Vì thế em xin ti toe phát biểu vài ý kiến trong khi chờ đợi cao thủ đến góp ý.

Bác lắp chân đèn xuống mặt dưới mà kịp tháo ra để hàn lại trước khi đóng điện là tốt quá rồi. Nếu bác để ý đến thứ tự chân đèn bác Quanghao đã in trên mặt board thì sẽ không thể nhầm được (lắp chân đèn xuống mặt không chữ thì thứ tự chân đèn bị ngược hết)!

Qua thông số bác đưa lên thì em thấy bác đang cho đèn hoạt động ở điểm có Uak = 70 - 75V, Ia = 60 -65mA. Em xem trên đặc tuyến của đèn thì thấy hình như đây là khu vực hoạt động không được đẹp lắm của 6H30P. Bác thử điều chỉnh biến trở 10K để tăng cố tăng B+ trước trở anode của đèn 6H30 lên càng gần mức 250V càng tốt ạ.

Khi bác đã đưa được đèn đến điểm hoạt động đẹp của nó, em nghĩ bác sẽ còn ngạc nhiên hơn nhiều. Chúc bác may mắn.

Tình hình là em vừa làm vừa tìm linh kiện nên tiến độ chậm quá!



Re: Pre ConradJohnson by 818design

Có một băn khoăn muốn nhờ các bác tý
Do hôm trước mua được 4 con trở 3.9K dây cuốn để lắp song song phần trở anod (thành 1,95K gần bằng 2K), sau đó lại mua được 2 trở Caddock 2K, vậy là không biết lựa chọn ntn vì:
- Nếu lắp trở Caddock thì chính xác hơn, nhưng phải có tản nhiệt, mà lắp mặt dưới thì không hiểu nhiệt có thoát đi không
- Nếu lăp trở dây cuốn 3,9 K thì không khoái bằng Caddock, mà cũng lắp dưới thì vẫn vướng vấn đề tản nhiệt
Mong các bác cho ý kiến chỉ đạo
thank



Re: Pre ConradJohnson by 818design

Các Bác cho phép Em ti toe về con điện trở anốt trong mạch Pre một tí :lol:

- Giá trị điện trở anốt có thể lấy theo công thức
1,15 * Ua / Ia
Đây là mức thấp nhất có thể => Theo sơ đồ ( 1,15 * 90V / 80mA = 1293,75 ). Vì vậy mà điện trở này không nhất thiết phải là 2K Ohm như trong sơ đồ.

- Theo lý thuyết công suất điện trở được tính theo công thức
P = U * I
Thông thường thì người ta lắp điện trở vào mạch có công suất danh định >= 2 lần công suất mà nó tiêu thụ.
Còn đối với Audio ( đặc biệt phần có tín hiệu đi qua ) để tránh ồn nhiệt người ta lấy = 5 -:- 7 lần công suất danh định.
=> Điện trở anốt trong mạch cần có công suất tối thiểu là 160V * 0,08 *2 = 25,6 Watt. Để kiếm được một con điện trở fim có công suất như vậy thì thật là khó

- Giải pháp cá nhân Em đối với điện trở này là dùng điện trở màng than của Nga ( giá rất bèo )
47K / 2W * 25 cái => R = 1880 Ohm P = 50 W
Hát rất hay và không nóng tí nào :mrgreen:

Em xin hết ạ



Re: Pre ConradJohnson by 818design

Hi hi,

Cuối cùng thì cũng đã có cao thủ ghé chơi!
Cảm ơn bác Kienaudio đã góp ý cho bọn em. Nếu được bác gợi ý giúp thêm vài điểm nữa để bọn em hoàn thiện luôn cái pre này ạ!

Em xin cảm ơn bác,
Kính bác



Re: Pre ConradJohnson by 818design

Thay điện trở anot bằng con IXCP10M45S chỉnh thoải mái , thông số lại đẹp.



Re: Pre ConradJohnson by 818design

Đây 10M45, Song + B sẽ không phải là 250 đâu ạ!
Em sợ là dùng 10M45 cho đèn 6h30 là không phù hợp ??? bác nào có ý kiến khác xin được góp ý!
Xin đa tạ
