Re: Pre ConradJohnson by 818design

Hy vọng là điện trở Mỹ của em là loại này nên không phát hiện được gì khác thường. Hìhì !!!!



Re: Pre ConradJohnson by 818design

He he, hy vọng là thế, một số hãng sản xuất loại này là Vishay/dale, Mill (không phải tất cả trở dây quấn của các hãng này đều có đặc tính này mà chỉ 1 vài serie thôi) tuy nhiên em nghi điện trở của bác không thuộc loại này vì các loại điện trở non-inductive mà em biết không có loai nào cấu trúc hình ống cả :lol:



Re: Pre ConradJohnson by 818design

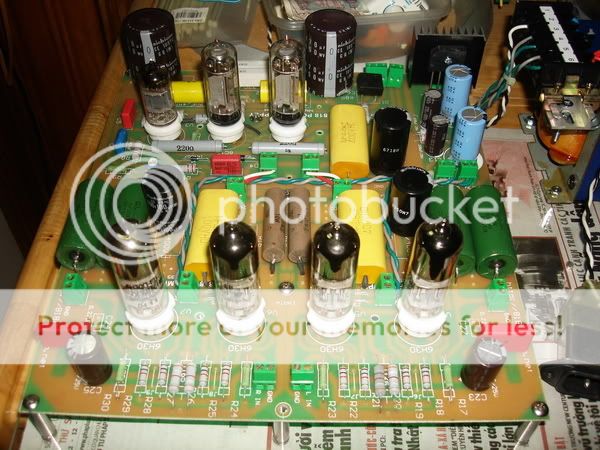

Em cũng cập nhật tình hình tiến độ một chút để lấy khí thế ạ. 8)



Re: Pre ConradJohnson by 818design

đẹp quá! chúc mừng bác nhé! khi nào xong anh em mình tổ chức test Pre 818 đựoc thì vui nhỉ ???
Có khi phải áp dụng luật 49 được không các Bác???



Re: Pre ConradJohnson by 818design

đẹp quá! chúc mừng bác nhé! khi nào xong anh em mình tổ chức test Pre 818 đựoc thì vui nhỉ ???
Có khi phải áp dụng luật 49 được không các Bác???[/quote]
Đẹp thì OK rùi nhưng mặc áo cho em nó mới căng, có đủ linh kiện thì hàn vào chừng 2h là max nhưng hát được 2hx10 kô bít xong được ko nhĩ!!!!



Re: Pre ConradJohnson by 818design

Trong trường hợp này thì điện trở dây quấn là khả thi nhất vì chịu được công suất cao, tuy nhiên điện trở dây quấn bao giờ cũng có cảm kháng và dung kháng ký sinh nhưng về cơ bản là dùng vẫn tốt. một số hãng chế tạo được trở dây quấn không có dung kháng ký sinh (non-inductive) nhưng giá thành cực đắt, ít khả thi với dân mình.

Điện trở màng than (carbon film) vẫn bị dung kháng ký sinh như thường, chi có điện trở than đời cũ (carbon composition) là không bị dung kháng ký sinh thôi[/quote]

Hy vọng là điện trở Mỹ của em là loại này nên không phát hiện được gì khác thường. Hìhì !!!![/quote]

He he, hy vọng là thế, một số hãng sản xuất loại này là Vishay/dale, Mill (không phải tất cả trở dây quấn của các hãng này đều có đặc tính này mà chỉ 1 vài serie thôi) tuy nhiên em nghi điện trở của bác không thuộc loại này vì các loại điện trở non-inductive mà em biết không có loai nào cấu trúc hình ống cả :lol:[/quote]

Hu hu !! Thế là bác dập tắt niềm vui của em rồi. Nhưng cũng vẫn cám ơn bác vì em lại biết thêm một điều mới.Bác có cao kiến gì về vụ trở này thông tin cho em và bà con biết với. Cám ơn bác trước



Re: Pre ConradJohnson by 818design

Bác Pc ới !! em cũng có trở Sprague i chang như của Bác và cũng đã lắp thử nghiệm rồi, chạy được 15` thì phải tắt máy và không dám bật lại nữa, số là nó nóng khủng khiếp như may so bếp điện í, em có cảm giác nếu để lâu chút nữa là xì khói luôn, nên em sợ quá không dám dùng nữa. Bác lưu ý nhé.



Re: Pre ConradJohnson by 818design

Bác Pc ới !! em cũng có trở Sprague i chang như của Bác và cũng đã lắp thử nghiệm rồi, chạy được 15` thì phải tắt máy và không dám bật lại nữa, số là nó nóng khủng khiếp như may so bếp điện í, em có cảm giác nếu để lâu chút nữa là xì khói luôn, nên em sợ quá không dám dùng nữa. Bác lưu ý nhé.[/quote]
Vậy là Bác còn nhanh tay và chưa đóng thùng máy vào chứ ko là nghe mùi khét rùi!!!! :lol:



Re: Pre ConradJohnson by 818design

Bác Pc ới !! em cũng có trở Sprague i chang như của Bác và cũng đã lắp thử nghiệm rồi, chạy được 15` thì phải tắt máy và không dám bật lại nữa, số là nó nóng khủng khiếp như may so bếp điện í, em có cảm giác nếu để lâu chút nữa là xì khói luôn, nên em sợ quá không dám dùng nữa. Bác lưu ý nhé.[/quote]

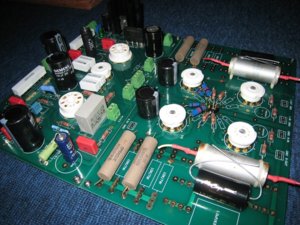

Hình của em nó ở phiên bản 1 đây ạ



Re: Pre ConradJohnson by 818design

Hi Hi,

Cảm ơn bác DTH nhiều, em chưa thử nên chỉ để lên thế chụp hình cho nó đẹp thôi bác ạ. Nếu bác đã thử rồi thì em lại cất vào bịch! Lúc trước mua để làm cái 2A3 nhưng cũng không dùng được ạ! :wink:

Em đang đợi mấy con trở Kiwame bay về rồi cũng thử lại xem thế nào rồi báo cáo luôn.

Lạ nhỉ, trước giờ em chạy dòng 42mA dùng 4 điện trở 2W như hình gửi kèm mà chẳng thấy vấn đề gì, điện trở chả ngả màu tí nào! Giờ các bác bảo phải dùng đến 40W cho dòng 80mA! chắc tại phần tốc độ tản nhiệt khi nằm trong vỏ máy không được nhanh nên khi tăng dòng lên sẽ gặp nhiều vấn đề hơn khi dòng nhỏ!



@DragonVU: cảm ơn bác đã chỉ bảo em!



Re: Pre ConradJohnson by 818design

Hình của em nó ở phiên bản 1 đây ạ[/quote]



Re: Pre ConradJohnson by 818design

Bác DTH đừng buồn, đây là nguyên văn quảng cáo của Sprague năm 1942 về cái điện trở KoolOhm mà bác đang có. Nó bảo là Inductive giảm đến mức gần như không có! :lol: Vậy là bác cũng có cái điện trở được quảng cáo là không có cảm kháng ký sinh trong tay rồi đấy chứ (ít nhất cũng là như quảng cáo).



@bác NCC:

Em thấy chú Sprague này cũng quảng cáo dùng kỹ thuật quấn Ayrton - Perry như kiểu Mill dùng trong dòng Non-Inductive của họ để đạt được cái Inductive thành không đáng kể. Không biết thực hư thế nào ạ! :roll:



Re: Pre ConradJohnson by 818design

Bác DTH ơi, theo hình này em thấy là bác chạy điện trở đấy có 1 em cho một kênh đúng không ạ? Nếu đúng thì công suất em nó phải tải là : P = RxIxI = 2500 x 0.08 x 0.08 = 16W. Trong khi đấy cái điện trở này chỉ là loại 10W thôi ạ! Hic hic... Hi vọng là em sai.



Re: Pre ConradJohnson by 818design

Dạ không sai đâu bác ạ. Em có tới 6 con trở này cơ. Khi chạy 2 đèn/kenh thì phải dùng tới 4 em ( mắc // mỗi bên 2 em) Dưng mà em không còn ảnh chụp kiểu này vì vội vàng tháo ra ngay. đây là hình chụp khi em thử chạy có 1 bóng/ kênh thôi. Chủ yếu là để khoe với bác là em cũng có đồ độc dấy ạ. Hìhì !!! Cám ơn bác đã cung cấp thông tin nên em mới biết nên gáy chút xíu cho vui, chứ sau khi biết tin của bác NCC em buồn quá trời Hìhìhì !!!



Re: Pre ConradJohnson by 818design

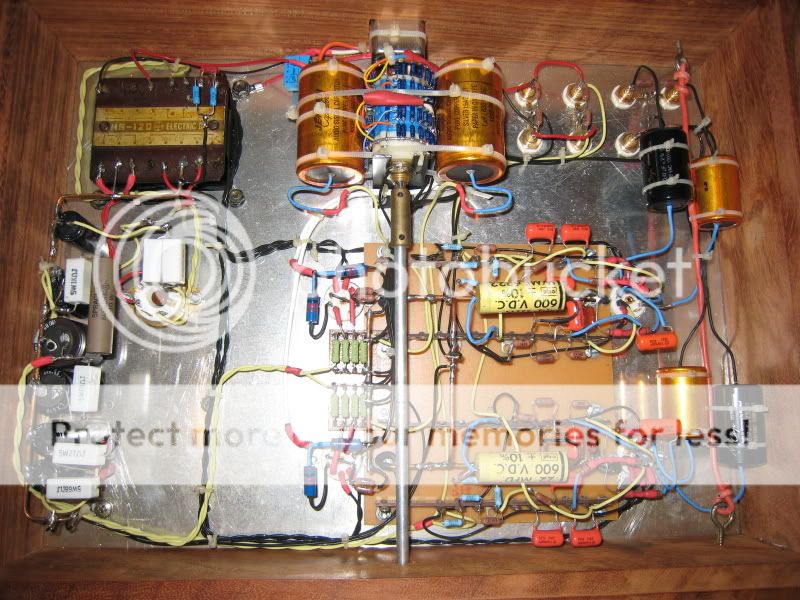

[/quote]

Chà Linh kiện của Bác không có gì đặc biệt mà Pre818 kêu ưng ý, chắc bác có bí quyết gì đây?? chia sẻ em nhé! thank



Re: Pre ConradJohnson by 818design

Chà Linh kiện của Bác không có gì đặc biệt mà Pre818 kêu ưng ý, chắc bác có bí quyết gì đây?? chia sẻ em nhé! thank[/quote]

Dạ! em đâu dám dấu các bác, đây là hình chụp từ năm ngoái lúc mới bắt đầu dự án này. Bây giờ em đã mod lại và thay thế dần các linh kiện khác tốt hơn rồi, từ lúc có phiên bản 2, em lại để dành linh kiện tốt cho em nó, khi nào xong phiên bản 2, em sẽ trình báo cho các bác ạ.



Re: Pre ConradJohnson by 818design

Bác Hào tính chừng nào làm thêm mạch vậy? Có một số anh em chưa kịp đặt lần trước có cơ hội được làm 1 em pre hiend cho chính mình đấy. Hay là Bác tính ra phiên bản 3 vậy?



Re: Pre ConradJohnson by 818design

mạch này em dùng tụ nối tầng 200V được không các bác nhỉ
vì em thấy B+ từ regulator khoảng 200v thôi à.
Em không biết gì về điện tử, nếu có gì các bác bỏ qua cho em nhé.
:mrgreen:



Re: Pre ConradJohnson by 818design

Tụ 200v đủ rùi vì điện thế anod khoảng 90v. Nếu sợ nữa thì đo trước khi gắn vào!!



Re: Pre ConradJohnson by 818design



Re: Pre ConradJohnson by 818design

Làm như thế là ok rồi!. Làm V3 cũng không khác là mấy, Bác cố làm hoàn thiện pre818 này đi đã.
Vả lại Để tập trung được 20 anh em làm bo lâu lắm!
nếu có làm thì cũng vấn làm như vậy thôi bác ạ! Xin đa tạ



Re: Pre ConradJohnson by 818design

Đợt trc e lỡ tầu, đợt này có bác nào đăng ký nữa ko nhỉ. Nhờ bác quang hao giúp cho 1 đợt nữa???

Tks



Re: Pre ConradJohnson by 818design

Bác cho em xin thông số cụ thể của cái biến áp nguồn nhé, để em mang đi đặt quấn

Sơ (cỡ dây)
Thứ (mấy cuộn)
Cao áp (dòng max, cỡ dây)
Đốt tim (dòng, cỡ dây)

Tks



Re: Pre ConradJohnson by 818design

Hihi!! Em cũng thấy thế Bác Hào ah. Em cũng đang tiến trình nâng cấp để hoàn thiện, nhưng mạch in cũng hạn chế việc tháo ra thay vô, may mà Bác Hào làm tốt nên cũng mạnh dạn làm. Em hỏi thế để có gì đặt thêm mà mót cho nó yên tâm!!!!



Re: Pre ConradJohnson by 818design

Các thông số của biến áp nguồn như em đã nói ở trên rồi : Đây là biến áp em đang dùng cho phiên bản 1.
Dùng fe 35 x 70 là ok
Dây sơ và thứ nên dùng dây 0,5mm
Dây sợi đốt tim đèn 6H30 nên dùng dây 1,2mm.
Cô giáo em dậy là : Số lượng vòng dây tùy theo cửa sổ rộng hay hẹp, nếu cửa sổ rộng và quấn chặt được khoảng 3~4 vòng/von là tốt nhất.
Em đang nghiên cứu Phiên bản 2 Pre 818 và sẽ tính toán lại cho tốt hơn.
Em không có nhiều kinh nghiệm và chỉ mò mẫm thôi, Bác vào topic Quấn biến áp nguồn và OPT hỏi các cao thủ, các bác ý sẽ chỉ bảo về kỹ thuật rõ hơn . Thanhks bác, chúc bác vui
