Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson by 818design

Xin lỗi bác em ghi nhầm :
Dây sợi đốt tim đèn 6H30 nên dùng dây 1,6mm.( chứ không phải dây 1,2mm )



Re: Pre ConradJohnson by 818design

Chào các bác.
em đang dư 1 bộ mạch và bóng,ông bạn em lại thay đổi dự án nên thừa .(em có đặt q.hào 3 bộ liền).nếu bác nào cần thì ới em nhé,em cũng đang đi c.tác đến thứ 4 mới về.
bác nào cần thì em mời qua nhà em nhé.Em tên THANH.0936191666.Em ở khâm thiên-hà nội. :wink:



Re: Pre ConradJohnson by 818design

Bác có loại bóng gì thế, có 6H30 không, nếu có thì em rủ thằng bạn em lấy cái mạch, còn em làm tý bóng cho nó máu!
tks!



Re: Pre ConradJohnson by 818design

Ý quên, vì em cũng có cái pre818 này, nhưng xài bóng 6h6 mới chán chứ, mà bác quanghao bảo nên xài 6h30 mới hay, em cũng đang tiết kiệm để làm 1 bộ đây, nếu bác có thì PM cho e hoặc quote lên đây nhé, em sẽ ghé vào thăm.
tks!



Re: Pre ConradJohnson by 818design

Bác không gọi điện thoại thì sẽ mất bóng ngay! gọi đi gọi đi!



Re: Pre ConradJohnson by 818design

Cảm ơn anh Hao168 nhé, tối mai em qua anh, em Dũng đây 0902 001 006



Re: Pre ConradJohnson by 818design

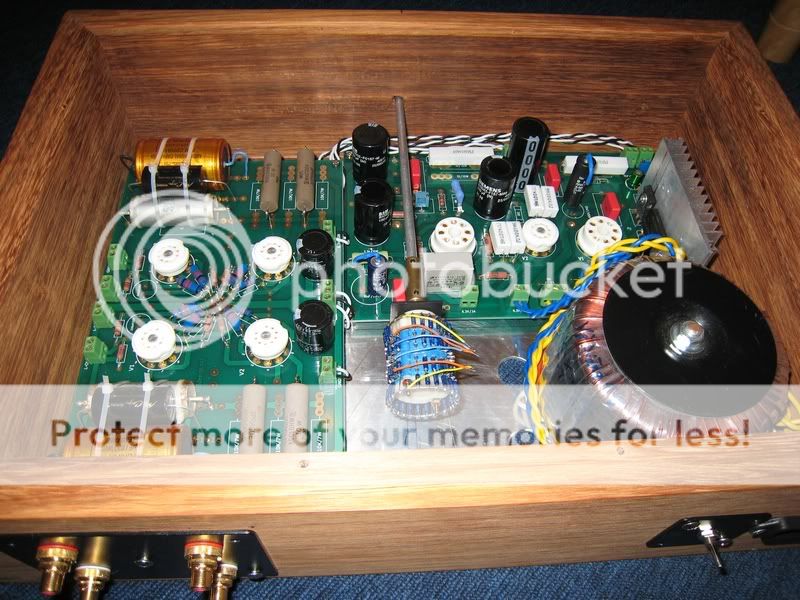

Mãi không thấy thêm bác nào cập nhật tiến độ nên em lại up thêm tấm hình lấy không khí. Sắp đóng điện được rùi, hồi hộp quá! :roll:



Có bác nào làm xong có gì cần lưu ý trước khi đóng điện thì cho em biết với ạ!



Re: Pre ConradJohnson by 818design

Mặt trên anh chip để trần như vậy luôn hay là có nắp vậy ? Anh có đủ 4 bóng 6h30p DR luôn chứ nhỉ ?!

Hôm nào em qua nghe thử !



Re: Pre ConradJohnson by 818design

Lưu ý khi đóng điện lần đầu, bác kiếm bóng 6h6 cắm vào cho chắc đã. Lần 2 hãy cắm bóng 6h30 vào.

Tổng dung lượng tụ output của bác là bao nhiêu thế?



Re: Pre ConradJohnson by 818design

@Bác Sáu: em nó sẽ có nắp (em chưa đục lỗ xong). Em vẫn đang đi tìm thêm 2 bóng DR nữa cho cân nhau ạ.

@Bác Phantran: cảm ơn bác đã cẩn thận nhắc nhở. Có điều em không có 6H6 để thử. :wink: Đùa thế chứ em cũng làm nhiều mấy cái vụ đóng điện này rồi, đo đạc và check cẩn thận trước khi bật công tắc là xong. Chỉ sợ còn điểm nào trên mạch bị sót (ví dụ diod bị sai cực, IC ổn áp có thứ tự chân không đúng chẳng hạn) mà mình không biết mới đáng lo! Nhưng chắc không có chuyện đó đâu!

Tổng dung lượng tụ xuất em dùng là 2.1uF ạ.



Re: Pre ConradJohnson by 818design

Em mạn phép bác Quanghao168 kêu gọi anh em đăng ký nhờ bác làm giúp board mạch pre818 + board nguồn Đợt 3. Mời các bác tham gia cùng em!
01 - kobietgi (1 bộ)
02 - ....
03 - ....



Re: Pre ConradJohnson by 818design

Em xin góp ý với Bác : Thành xung quanh Bác làm gỗ rất đẹp, nhưng cũng sẽ rất bí, thoát nhiệt kém. Giải pháp khắc phục là bác nên đục lỗ cả ở mặt đáy và kê chân cao > 2cm, không khí sẽ đối lưu tốt và đẩy được khí nóng bốc lên -> thoát nhiệt sẽ tốt hơn.
Kính bác



Re: Pre ConradJohnson by 818design

Cảm ơn bác DTH đã góp ý. Ý kiến này hay quá nên em không thể không tiếp thu.


Riêng vụ kê cao thì em vẫn chưa tìm được mấy cục cao su làm chân nên đang còn thấp lè tè thế này thôi ạ.



Re: Pre ConradJohnson by 818design

theo em thấy là cao quá rùi bác chip ơi..hi..hi..



Re: Pre ConradJohnson by 818design

Em đã lắp xong và chạy thử cái pre này thì gặp phải vấn đề:

- Ù hơi lớn,
- Tăng volume lên một quá 11 giờ thì hum,

Đã thử tháo hết phần dây từ cọc input vào volume và từ volume vào đèn nhưng vẫn ù và hum. Do vậy em nghĩ nguyên nhân rất nhiều khả năng do phần mạch Shunt Regulator không chạy đúng thiết kế gây ra.

Nếu em nhớ không lầm thì lần trước bác Quanghao làm mạch này dựa trên cái mạch nguyên bản chạy cho amp 300B, cao áp dùng đến 425V nên các giá trị linh kiện được tính toán để chạy với B+ rất cao. Giờ mạch em dùng chỉ chạy với B+ = 200V do vậy, các thông số của mạch SR bị khác nhiều quá. Em gửi cái hình thông số hiện tại (phần chữ nằm trong các hình chữ nhật màu trắng) so với các thông số của mạch nguyên bản.


Có vẻ do B+ thấp quá nên đèn 6550 và 6DJ8 đều phải chạy với dòng quá thấp (6550 chạy khoảng 20mA còn 6DJ8 chỉ khoảng 4.4mA) và vì thế hiệu quả regulator không cao.

Không biết có bác nào khác bị chung vấn đề như em không?

Nhờ bác nào hiểu mạch thì chỉnh giúp trị số linh kiện phần mạch Shunt Regulator cho phù hợp với B+ 200V giúp ạ.

Em xin cảm ơn nhiều,



Re: Pre ConradJohnson by 818design

Volume bác để phía trước (input) hay phía sau (output) ampli?
Nếu bác để phía trước mà vặn đến 11 giờ mới ù thì chắc không phải do power supply.
Bác xem lại nối ground nhu thế nào vì thùng bác bằng cây shielding không tốt.

Tốt nhứt là bác tìm ai có oscilloscope xem ripple trên power supply là bao nhiêu volt?
Tôi hỏi bao nhiêu volt ma khong hỏi bao nhiêu mili volt là gì power nầy theo tôi tôi thấy thì khả năng ripple rejection của nó rất kém.

Thong thường thì 1 cái shunt regulator chỉ làm được "load regulation" còn "line regulation" thì hầu như hoàn toàn bất lực. Ngoài ra ampli bác chạy 180mA trong khi đó 6550 chỉ có 20mA thì dù cho nó "nhả" hết dòng điện ra cũng không đủ sức để dòng điện đi qua "series resistor" là 1 dòng hằng.



Re: Pre ConradJohnson by 818design

Load regulation là gì? Nó là khả năng của 1 regulator khi load (amplifier) biến đổi (cần dóng ít hoặc nhiều hơn) thì nó sẽ cung cấp dầy đủ không làm sụt áp hoặc tăng áp. Trên lý thuyết thì shunt regulator có thể làm được việc nầy vì khi dòng điện của load tăng lên, áp sụt xuống, 6922 sẽ "sense" tình huống nầy và phóng đại tính hiệu để control grid của 6550 làm cho dòng điện đi qua tube nầy giãm xuống và tạo nên thế cân bằng. Lý thuyết là như vây nhưng thực tế thì có thể không, bởi lẽ có quá nhiều yếu tố cần phải tính toán thật chính xác. Những yếu tố đó là (a) trị số của con điện trở series, nó sẽ "translate" dòng điện thành điện thế, (b), hệ số hện số phóng đại của 6922 và sau cùng là transconductance của 6550.

Line regulation là sao? Là khả năng của regulator phải "giử" điện thế ra cố định (hay it nhứt gần như cố định), khi điện thế đi vào power supply thay đổi. Thay đổi của điện thế đi vào của power supply nhiều nhất chính là 100Hz ripple. Shunt regulator, nhut là mạch shunt regulator nầy khó mà làm được chuyện đó bởi lý do giống như đã nói trong phần "load regulation". Ngoài ra còn có 1 điều hết sức quan trọng là từ mạch phóng đại 6922 đến "shunt device" 6550 không phải là mạch DC mà phải qua 1uF điện dung, do đó tính hiệu bị lệch pha, chính vì bị lệch pha cho nên 6550 không thể nào triệt tiêu được ripple là như như thế. Nếu dùng oscilloscope để quan sát ripple, bác có thể nhận ra rằng ripple bây giờ, tại phẩn ra của power supply không phải là 100Hz mà có thể là 200, hoặc 300Hz.

:wink:



Re: Pre ConradJohnson by 818design

Có bác DragonVU hình như ráp & chạy okie rồi, bác dragonvu report dùm xem linh kiện & chế độ thực tế tại các điểm công tác ntn với? có khi bác pc_chip gỡ rối đc vấn đề này



Re: Pre ConradJohnson by 818design

Cảm ơn bác NoBG đã phân tích và giải thích giúp. Do volume em để ở ngõ vào, khi tháo hết dây tín hiệu từ volume vào đèn nhưng vẫn ù nên em không nghĩ dây dẫn tín hiệu không được shielding tốt là nguyên nhân. Toàn bộ mạch pre này chỉ được grounding tại một điểm duy nhất là điểm giữa của board pre.



Hôm qua em nói vặn volume lên 11h bắt đầu nghe hum nhưng thực chất không phải ù 50 - 60Hz mà là noise ở tần số cao hơn nhiều (em nghĩ tầm 200 - 400hz). Cái noise này lạ lắm vì thường nếu dây tín hiệu vào volume và sang đèn shield không tốt thì nó phải bị ù 50Hz là chính chứ ồn ở tần số cao hơn thế này thì em không hiểu lắm. không biết mấy em trở cathode để gần trở lưới như trong hình có phải là nguyên nhân không?

Bản thân em thấy nếu để nguyên các giá trị linh kiện như cũ mà dùng với B+ 200V thì các đèn regulator chạy dòng quá thấp và vì thế có vẻ không có tác dụng nhiều. Em không có oscilloscope nên để volt meter vào đo thì thấy điện thế xoay chiều ở B+ biến thiên khá nhiều có lúc thấp, có lúc cao đến 0.4VAC.

Không biết nếu em giảm các giá trị điện trở tải và cathode của đèn 6DJ8 cũng như điện trở cathode của đèn 6550 nhằm đảm bảo đèn 6DJ8 chạy tầm 10mA và đèn 6550 chạy ở 50mA như mạch nguyên bản nhưng với B+ 200V thì liệu có thể có kết quả tốt hơn không ạ?



Re: Pre ConradJohnson by 818design

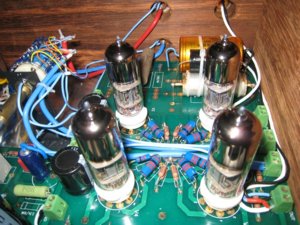

em nghĩ của bác bị ù là do chỗ em vẽ trong hình rồi
Volum gần Ba quá! Thử thay đổi nhé! Thân



Re: Pre ConradJohnson by 818design

Em đã làm xong và nghe 2tuần rồi và không thấy ù. Em đang sử dụng âm ly 211 nên khi làm xong Pre em cho volume amply khoảng 50% và mở Pre hết volume cũng không thấy ù, nhưng do pre khuếch đại lớn nên không dám mở hết volume amly. Hiên nay em đang làm lại amply thành pow để sử dụng volume của Pre thôi và có một vấn đề là cũng bị ù rất lớn 1 bên, em nghĩ chắc do em làm amply chưa ổn. Chắc em phải kiểm tra tổng thể lại rồi Preview lại nhé!



Re: Pre ConradJohnson by 818design

Bác Quanghao,

Em không nối dây cái volume vào đèn mà vẫn ù to (ở 50Hz) bác ạ. Do vậy đấy không phải là nguyên nhân chính! Nếu mở volume của power amp dưới 50% thì không to lắm nhưng nếu mở tầm trên 12h thì sẽ thấy là khá to. Cái ù này không phụ thuộc vào mức volume của pre nên phần volume có thể bỏ qua được ạ.

Riêng phần nhiễu thì có thể là do nguyên nhân gần biến thế vì cái này phụ thuộc vào mức volume của pre. Tối em sẽ cho biến thế ra ngoài để kiểm tra lại kỹ hơn nguyên nhân nhiễu này có phải là do biến thế hay không.



Re: Pre ConradJohnson by 818design

Tay nghề cỡ bác Chíp mà vẫn ù thì có tới 99% là từ chỗ cái volum. Dây nối đến volume và từ volum đi nên là loại bọc giáp, nối mass vỏ. Vỏ volum nối mass, ngõ ra volume nên có tụ 100pF nối mass, lưới đèn đầu nên có trở 10KOhm. Nếu đã hết thuốc, thì gắn volum chỗ ngõ ra là ổn



Re: Pre ConradJohnson by 818design

Thứ nhất như em nói là chưa nối cái volume vào đèn đã ù. Do vậy có thể 100% loại trừ ù do volume! :wink:
Thứ 2, toàn bộ các bài thuốc bác kể trên em đều áp dụng gần hết. lưới đèn đầu mỗi triode 1 em 1k. Chỉ có mỗi cái vụ nối tụ 100p ở ngõ ra là em chưa hiểu lắm và chưa áp dụng!
Thứ 3, như bác NoBG đã phân tích, em sợ là cái mạch Shunt Reg chạy chưa đúng chế độ nên chưa được ổn lắm.

Dù gì tối em sẽ cách ly cái biết thế ra ngoài rồi báo cáo kết quả về hiện tượng tăng volume đến 11h thì noise!



Re: Pre ConradJohnson by 818design

bác đi mạch đẹp như tranh. Đã Jensen lại còn tăng cường thêm teflon, nhìn là đã biết hay...
