Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson by 818design

Cái pre em nghe thử ở nhà bác Hào có cái nguồn shunt mắc sau cái series regulator 6C19 của dự ớn trước nên kô thấy ù :lol:em có bẩu vs bác í là nếu là em thì em sẽ xài 6C19 cho cả phần shunt & serie ợ !



Re: Pre ConradJohnson by 818design

Ơ thế chung quy là dư thế nào ạ:

1. Dùng PCB V2, cần 2 choke 10H dòng cao khó kiếm
2. Chơi 2 bo nguồn V1 + V2 mắc đằng sau
3. Làm PCB V3

Cả mấy phương án đều có vẻ ko khả thi lắm kụ nhỉ



Re: Pre ConradJohnson by 818design

Dạ vì có mấy bài dì viu hay như thế này thì không ai dám vào góp ý đâu Bác!
Vả lại Em cũng mới lò dò làm đèn thì đâu dám góp ý một sản phẩm đã hoàn thiện và đã nghe rất hay rùi.

Em xin đề xuất một cách sửa lại mạch này là thêm nguồn âm bias cho đèn KT88 để đưa đèn này vào chế độ Fix bias thì hiệu quả Shunt sẽ phát huy, nhưng nếu đã có 2 cục choke 10H phía trước thì rất khó nhận ra hiệu quả này.



Re: Pre ConradJohnson by 818design

Hì hì , để em thử sao kê tổng hợp các toa thuốc ạ
- Tăng uF tụ lọc nguồn
- gắn thêm choke or series regulator
- treo áp đốt tim
- thêm nguồn âm cho KT88
- ... đi ăn cơm rồi về nghĩ típ ợ :mrgreen:



Re: Pre ConradJohnson by 818design

Em đã tăng tụ lọc phần đốt tim để tổng dung lượng sau diode nắn lên 8.000uF. Điện áp ngõ vào của LT1083 đã đạt khoảng 9.1V. đo 2 chân đốt tim thì chỉ còn có 0.06VAC. Phần này xem như ổn. Ù có giảm tí chút.

Lắp thêm 1 choke tầm 6-7H gì đấy thay cho 1 điện trở 100Ohm thì gần như đã hết ù. Chỉ còn bị nhiễu tần số vài trăm Hz chưa biết nguyên nhân. Có thể do volume bị nhiễu từ biến thế sang cũng nên.

Bác nào chưa lắp thì nên chuẩn bị:

- Ít nhất 1 cục choke tầm 8-10H đòng chịu trên 200mA
- Tăng dụng lượng tụ lọc trước khi vào IC ổn áp lên tầm 8.000uF.
- Chỉnh lại các giá trị điện trở phần lọc nguồn để đưa đèn 6DJ8 và 6550 vào điểm làm việc phù hợp hơn với điện thế B+ thấp.

Vậy là xong ạ.
Còn em thì không còn chỗ để gắn choke nên đang lăn tăn chưa biết xử lý thế nào đây.



Re: Pre ConradJohnson by 818design

bác pc-chip bỏ nguồn ra ngoài đi xem tình hình thế nào
Hơi bị sốt ruột rồi



Re: Pre ConradJohnson by 818design

He he, em đã lường trước nên gom được ít choke rồi.
Còn vụ nguồn này em thấy có 2 phương án. Một là chờ bác quanghao lắp xong, anh em đến xem, chụp ảnh và copy i xì đúc. Hai là mua bo ngồn ổn áp của bác Lover, bo nguồn này dùng để dành cho bác nào lắp 300B hoặc amp có điện áp cao tương đương.



Re: Pre ConradJohnson by 818design

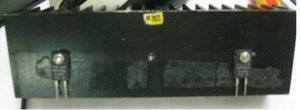

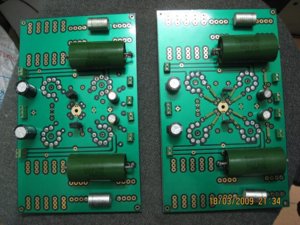

Mạch của em đây, gắn nguồn nữa là xong. Bên trái là 6h30, bên phải là 6h6 nhé. Trở anod gắn ngoài mạch vì còn phải đeo thêm tản nhiệt. Xin lỗi vì trình chụp ảnh của em dở quá.



Re: Pre ConradJohnson by 818design

Chẳng có cặp jensen nào cả. Hic.

Đợt này em tính làm mấy phương án nguồn: nguồn đèn theo bo bác quanghao, nguồn choke theo như bác Via khuyến cáo, (có thể) nguồn ổn áp của bác Lover, và cuối cùng (em đặt nhiều hi vọng vào phương án này) là nguồn xung thế hệ mới. Thế cho nó hết lăn tăn Khi nào mà nó kêu được thì nhờ các bác đánh giá giùm.

Đây là mặt sau bo mạch:



Re: Pre ConradJohnson by 818design

Bác Phantran,

Nếu bác đã có choke thì dùng board nguồn của bác Quanghao là rất ổn. Chỉ cần lưu ý đến việc giảm trị số điện trở của đèn 6DJ8 và 6550 là xong.

Do không còn chỗ để nhét choke nên chắc em phải tháo toàn bộ ra, hàn lại linh kiện xuống dưới và khoét lỗ đưa đèn lên mặt chasis để có thể đưa nguồn và choke ra ngoài.

Một điểm cần lưu ý nữa là có vẻ con trở lưới 1K hơi nhỏ nên nó bị occsilation gây nhiễu ở tần số cao thì phải. Nếu khi bác thử mà thấy nó kêu xè xè thì thử tăng lên thành 3-4K trở lên xem có hết không ạ.

Chúc bác may mắn hơn em! :wink:



Re: Pre ConradJohnson by 818design

Trở lưới tốt nhất là dùng trở 10K Bác ạ! ok liền! thân



Re: Pre ConradJohnson by 818design

Bác đã giải quyết xong vụ "ù tần số cao" rồi? có phải do oscillation không?



Re: Pre ConradJohnson by 818design

Coi chừng coi grid resistor nầy. Qua lớn sẽ mất treble do hiệu ứng Miller.
Nên nhớ là mạch nầy ghép 4 triodes song song có nghĩa là Cgp sẽ tăng lên 4 lần.

Grid resistor vua đủ là được rồi.



Re: Pre ConradJohnson by 818design

Kính bác Pc Chip và các bác.
Khi lắp phiên bản 1 lần đầu tiên cắm điện thử em cũng bị tình trạng y hệt như của bác. Sau khi khoanh vùng em đã xác định các yếu tố có khả năng gây ra hiện tượng này và đã xử lý :
1. Tăng tụ lọc nguồn đốt tim lên gấp đôi thành 4700 x 2 = 9400 . Kết quả bớt 1 chút.
2. Đấu nối tiếp 2 (trở 330Ohm// tụ 220) vào chân (+) và (-) của cầu diot đốt tim hàn thẳng vào vỏ máy, kết quả bớt 1 chút nữa.
3. Dọn dẹp dây cho gọn và cách xa các chân đèn và các linh kiện tụ , trở có tín hiệu đi qua. kết quả hết nhiễu, chỉ còn hơi ù hum nhẹ.
4. Thay biến áp nguồn khác ( mới quấn cho phiên bản 2 ) tốt hơn và cách ly bằng màn chắn. Kết quả cuối cùng là sạch sẽ, không còn hum, nhiễu, cho dù cả Pre, và Power đều để ở maximum. Trở lưới đầu vào em để 1k không có vấn đề gì.
* Phiên bản 2 em đang lắp chưa xong, vì còn thiếu một vài linh kiện tốt. Xem tình hình các bác làm có nhiều vấn đề trở ngại về hum, nhiễu em cũng hơi lo. tối qua về lắp đại các linh kiện cỏ vào để thử xem thế nào. Kết quả là chấp nhận được, nửa đêm rất yên tĩnh mà phải ghé tai gần sát loa mới nhe thấy hum, nhiễu nhẹ ( em không có choke để thử ). Em đang cố gắng kiếm nốt linh kiện và sẽ hoàn tất sớm. khi nào xong em sẽ trình báo các bác. Hy vọng sẽ chạy tốt
Vài kinh nghiệm trao đổi với các bác. Chúc các bác thành công



Re: Pre ConradJohnson by 818design

Chúc mừng bác DTH nhé. Vấn đề đau đầu của em một phần cũng là do em dùng cái loa bass nó nhạy đến 98-100dB trong thùng! Do vậy, dù chỉ ù, hum chút ít là nó la toáng lên ạ!



Re: Pre ConradJohnson by 818design

Hi All,

Theo em thì vấn đề không nằm ở chỗ cái mạch Reg KT88! mà có thể là cái BA và phần đốt tim!
Nếu không xử lý tốt ở hai khâu này thì chức năng ổn áp // dùng KT88, 300B hay cụ đèn độc dược nào đó thì cũng không có tác dụng. Thứ âm thanh nghe được sau khi qua em rề trang bị nhiều thứ đắt tiền và rối này, sẽ như ........... một bát bún cua cá!
Để chứng thực, các bác cứ lôi con Pre của tác giả ra rì víu là rõ ngay ợ! Sau đó mời các cao thủ, thấp thủ vào giải quyết cho nhanh ạ. Thế các anh em mới sớm có rề đèn ngắm chơi!

Chúc các bác vui!



Re: Pre ConradJohnson by 818design

Đau đầu quá,

Đã đưa đèn, bến áp ra ngoài, tăng trở lưới lên 3K mà vẫn không triệt được hoàn toàn cái bệnh è è ở tần số vài trăm Hz. Không biết con trở thoát lưới ở ngõ vào nếu để lớn quá có gây ra hiện tượng ấy không? Em dùng volume 100K và để trở thoát lưới ngõ vào bằng 1M.



Re: Pre ConradJohnson by 818design

Cụ giảm xuống 470k xem thía nào.
Nếu không hết thì em xúi Cụ làm thử kiểu này nha: Mỗi con triode Cụ gắn dùm Em nối típ 1 con 1k vô lưới riêng rẽ, vị chi là tốn tới 8 con Rít keng Oom.



Re: Pre ConradJohnson by 818design

Xời ạ, tưởng chiêu gì chứ chiêu này thì em dùng ngay từ lúc mới lắp. Vừa mới tưởng 1K nhỏ quá nên phải tháo 8 con Riken 1K ấy ra, thay 8 con Dale 3K vào mà hình như cũng chỉ giảm được tí xíu (chả biết có giảm không nữa, chỉ sợ là ảo giác)

Cái vụ này thì em nghĩ lại thấy chắc cũng chả phải là vấn đề đâu cụ ui!



Re: Pre ConradJohnson by 818design

Bài cuối cho cuộc tình nha:
Nối // cái trở 1M ấy một con tụ silver mica ~ 10 - 100pF. Mai qua RBC Em gửi Cụ 8 viên thuốc ấy về chữa thử xem



Re: Pre ConradJohnson by 818design

Còn 1 bài thuốc "độc" nửa là nối 1 con tụ silver mica hoặc ceramic khoãng 20-50pF giữa Grid và Anode. Viên thuốc nầy rất có hiệu quả nhưng rất độc, có nhiều tác dụng phụ.

Bác thử nhờ Đíp Lốp dùng Ocilloscope xem ù mấy trăm Hz có hình dạng gì, mới biết được bệnh do đâu mà ra 1 cách chính xác.



Re: Pre ConradJohnson by 818design

Đọc lướt qua với cái vụ chống ù và nhiễu này kể cũng đầy gian nan, nhất là với mấy cái horn độ nhậy cao. Hổng biết có liên quan dính dáng gì chăng chứ !!!!....... Một trong những phần ráp máy, thường thì em dùng cái ổ cắm IEC có mạch chống nhiễu IF cho máy. Chassis ground (earth ground) thì tách biệt với signal ground qua cái cầu 1 tụ điện 0.1uF/1500VDC, những signal ground thì chỉ tụ lại một điểm.



Re: Pre ConradJohnson by 818design

Kính bác Pc Chip và các bác ! Em đã ráp mạch này tới lần thứ 3 rùi ( lần đầu 1 bóng đèn dùng cho 2 kênh, kế tiếp là 1 bóng/ 1 kênh, và bây giờ là 2 bóng/1 kênh)
Nói chung mạch khuyếch đại này là rất căn bản và không có sai sót gì, nếu dùng linh kiện tốt lắp 1 lần là ăn ngay, còn chế độ chạy cho đèn thì tùy thích điều chỉnh theo gu của mỗi người.
Vấn đề hum, nhiễu lớn theo em chủ yếu tập trung ở phần nguồn + SR. bác thử loại trừ dần từng khu vực như sau :
1. Thay thử biến áp nguồn khác, sử dụng nguồn điện sạch qua biến áp cách ly và bộ lọc điện. Nếu không hết, loại trừ nguồn.
2. Tháo bỏ ổn áp và mạch lọc đốt tim ( LT 1083 ) lắp vào mạch lọc treo điện áp đốt tim : Dc khoảng 80 - 100 VDc. Nếu không hết, lọaị trừ phần ổn áp đốt tim này, và như vậy.
3. Bệnh sẽ tập trung ở phần SR: KT 88 ; 6Dj8.........
Chúc bác may mắn



Re: Pre ConradJohnson by 818design

Em bàn ra tí nào, bác chip check phần dây tín hiệu giữa CD và pre, pre và pow, kiểm tra pow luôn thử xem. Biết đâu lại tìm ra bệnh.



Re: Pre ConradJohnson by 818design

Cảm ơn bác các bác đã nhiệt tình tư vấn. Vấn đề của em nó không chỉ nằm ở một vấn đề. Nếu cái power amp em dùng đánh giải bass em không ráp với gain quá lớn (như một amp tích hợp), nếu cái loa bass em dùng không có độ nhạy quá cao thì vấn đề đã đơn giản hơn nhiều. Thật ra thì hiện giờ hiện tượng hum nhiễu này cũng không đến nỗi tệ nên em tạm thời gác qua một bên. Qua nay em bận giải quyết cái của nợ này nên chắc phải vài hôm nữa mới có thời gian kiểm tra lại cái pre ạ.



Chúc các bác ngủ ngon! :wink:
