Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson by 818design

Bác Kiên audio có lấy đó! Bác ạ! Em trả lời thay Bác ấy nha@!



Re: Pre ConradJohnson by 818design

Kính báo các bác em đã thực hiện xong Pre 818
Hai hôm nay em đã cho chạy thử và quả thật chất âm thật tuyệt vời, không bị ù xì . Thú thật với các bác đây là tác phẩm DIY đầu tay của em nên xin post thông số chạy Pre của em để các bác giúp em hoàn chỉnh thêm em nó ạ.
Pre của em chạy 2 đèn 6H30 các bác ạ,
- Chế độ chạy cho đèn 6550 :
Ua=245V
Uk=28V
Dòng Ia=46mA
- Chế độ chạy cho đèn 6922 :
Ua1=99V
Ua2=82V
Uk=1.4V
Dòng Ia=9mA
- Chế độ chạy cho 2 đèn 6H30 :
Ua=88V
Uk=4V
Dòng Ia=39mA

ở chế độ chạy này theo cá nhân em thì các nhạc cụ tách bạch nhất, không bị ù xì dù em đã thử để volume max.
Trên đây là vài điểm em muốn nêu ra để các bác có thêm thông tin mà góp ý cho em với ạ
Cảm ơn các bác !



Re: Pre ConradJohnson by 818design

Bác cho anh em xin vài tấm hình đi! Thank



Re: Pre ConradJohnson by 818design

Xin chòa cá bác.
em cũng đã lắp xong.đang chạy demo nhưng..lại bị xì,xì ở dải cao ko bít bác hailedinh80 có bí kíp gì mà thành công vậy.
chú bác vui với em pre của mình :wink:



Re: Pre ConradJohnson by 818design

À quên.
to q.hào.a mới lượm dc cuc choke có thông số:
3H 0.5A AMP DC
250V 120 CPS
DCR 37 OHMS
850V PK TO GND.
Qhao thử xem có dùng dc ko? :wink:



Re: Pre ConradJohnson by 818design

Vâng ! Đây là "than xac" của em nó đây bác Hòa ạ



Re: Pre ConradJohnson by 818design

Mấy con trở tải ở phần nguồn bác dùng thông số như thế nào vậy. :?:



Re: Pre ConradJohnson by 818design

Bác làm cẩn thận đó!
Song chạy dòng 40ma cho 1 tube thì hơi cao. Bác thử chạy 20ma cho 1 tube xem ( âm thanh sẽ mượt hơn). Hoặc dùng 4 con 6h6 thay xem có bị ù và nhiễu không?
Bác để cục nguồn chỗ nào vậy! vì cụ nguồn gây ảnh hưởng đến ù nhiễu rất nhiều!

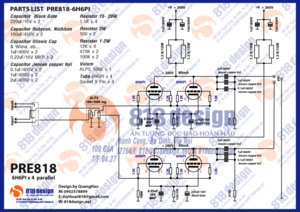

Sơ đồ 6H6PI đây



Re: Pre ConradJohnson by 818design

Thân q.hao.
Mình lấy choke của anh bạn lắp thử như hào đã nói nhưng vẫn..ù ,xì. .



Re: Pre ConradJohnson by 818design

Bác Thanhpham nên cho thêm một số thông tin hoặc hình chụp con của bác thì mọi người mới có thể góp ý giúp được.



Re: Pre ConradJohnson by 818design

Các bác cho em hỏi.Khi em lắp pre này vào cục pow sansui BA-F1 (bán dẫn),khi em vặn volume pow lên khoảng 10h30 thì giơle pow đã ngắt rồi .xin các cao thủ giúp em với.Hay nó ko hợp trở kháng,gì,gì...đó.



Re: Pre ConradJohnson by 818design

To bác pc-chip,.
Em ko bít pót hình.(để hôm nào em học 1 khóa vậy ).Mạch thì em lắp theo đúng trị số mà q.hao đã hướng dẫn.mấy con trở tải ở phần nguồn thì em lắp 200 ôm/50w.tụ lọc nguồn em đã thay trị số cao hơn là.4700uf/16v và 10000uf/16v.vậy thôi ạ.



Re: Pre ConradJohnson by 818design

Mạch này có một vấn đề mà em đang gặp phải là mạch bị tự kích ở tần số cao khi ghép với amp bán dẫn. Ghép với power đèn thì không gặp vấn đề gì. Hiện tượng này như thế này: nối với power bán dẫn và không cho tín hiệu vào pre, để một lúc thì bắt đầu có tiếng hú ở loa, lúc này kể cả em switch ngõ vào của power bán dẫn sang ngõ khác và xem như không nối với pre thì cái power vẫn tiếp tục hú. :roll: Tắt power đi bật lại thì lại hết được một lúc!

Cái mạch nguồn nó dao động nên em sợ không biết có phải nó là nguyên nhân gây tự kích hay không nữa. Do nó không có quy luật rõ ràng nên em cũng chưa khẳng định được nguyên nhân!

Có thể em của bác cũng bị tự kích nên cái mạch bảo vệ của Power Sansui mới hoạt động!



Re: Pre ConradJohnson by 818design

Về phần ù thì bác thử tăng tụ lọc nguồn đốt tim trước con LT1083 lên tầm 12.000uF xem có đỡ hơn không ạ. Nếu bác dùng 4700uF tại vị trí đấy thì em e là không đủ.



Re: Pre ConradJohnson by 818design

Vâng ! Em cũng nghĩ như bác nên nguồn đã tách riêng ra bên ngoài, không để cùng với board pre bác ạ.
Chào bác
Và đây là sơ đồ nguyên lí em đã điều chỉnh cho em Pre của mình, mời các bác góp ý thêm cho em với ạ.
Cám ơn các bác !



Re: Pre ConradJohnson by 818design

Bệnh này em cũng gặp, nhưng không phải là pre này (pre này thì em chưa thử), nhưng nói chung kinh nghiệm là không nên để trống ngõ vào tín hiệu. Em có cục pow bán dẫn công suất lớn (>200W kênh), hậu quả của việc để trống là 2 chiếc loa công suất <20W tèo luôn.



Re: Pre ConradJohnson by 818design

Tôi có một thắc mắc nhỏ:
có trơr giữa chân 2 đèn 6DJ8 và đầu ra 240V (sơ đồ cuối) thì có cần để cả 2 trở không, vì 1 cái 1K, 1 cái 105 K mắc nối tiếp thì tại sao không để 1 cái thôi, mà 1 K so với 105K (tìm đâu ra giá trị này) thì chỉ tương đương phần sai số 1%, tại sao không bỏ đi



Re: Pre ConradJohnson by 818design

bác nói kỹ hơn dc ko???em newbie vẫn chưa hiểu lắm
bác hướng dẫn cách làm thì tốt quá.



Re: Pre ConradJohnson by 818design

Em cho vài tấm hình cho xôm tụ!!!
Các Bác Post phần nhìn cho anh em xem với nhé!



Re: Pre ConradJohnson by 818design

@ BÁC PC-CHIP;

Về phần ù thì bác thử tăng tụ lọc nguồn đốt tim trước con LT1083 lên tầm 12.000uF xem có đỡ hơn không ạ. Nếu bác dùng 4700uF tại vị trí đấy thì em e là không đủ.

Em đã thay em tụ có sẵn 12.000uf/63v,nhưng vẫn thế bác ạ .em chư làm chassis xong nên đang demo em nó trên 1 tấm sắt.



Re: Pre ConradJohnson by 818design

Bac PC,

Tracking number của shipment là: LC907570704US
Đây là tracking link:

http://trkcnfrm1.smi.usps.com/PTSIntern ... 07570704US

10 ngày rồi sao chưa thấy nói là đã đến VN.



Re: Pre ConradJohnson by 818design

Bác NoBG,

Em cũng nóng lòng đợi em nó về đến lắm ạ. Có điều do gửi qua dịch vụ USPS tức là thông qua dao dịch giữa Bưu điện các nước với nhau. USPS chỉ có thể track được khi nó còn trong US thôi. Sau đấy thì mọi chuyện phụ thuộc vào các Bưu điện của các nước khác. Mà các làm việc của Bưu điện nước mình thì em chịu! Trước có lúc em ship một món hàng từ Hongkong bằng HKPost, chờ cả tháng không thấy đâu mới fax claim sang HKPost, HKPost gửi fax sang VN Post hỏi thì lúc đấy VN Post mới liên lạc kêu em đi lấy. Khi nhận được nhìn trên dấu bưu cục thì thấy nó đã về đến Việt Nam từ gần 3 tuần trước đấy (đi từ HongKong sang Việt Nam mất có 1 tuần, giao ở Việt Nam không mà mất đến 3 tuần) :!:

Còn đi dạng USPS thì em có nhận mấy lần trước đây, tính trung bình chắc hơn 2 tuần mới có bác ạ.

Cảm ơn bác. Em sẽ update ngay khi nhận hàng.

PS: mà bác vẫn chưa cho em thông tin để em chuyển tiền ạ.



Re: Pre ConradJohnson by 818design

Bác có treo áp đốt tim lên 2 con trở 150Ohm như em đề cập ở mấy trang trước chưa ạ?
Phần cao áp bác có dùng choke hay chỉ dùng trở để hạ áp?

Nếu đã treo áp đốt tim và dùng choke mà vẫn ù thì có thể phải tìm xem có con tụ lọc nào bị rò theo cách một số bác khác đã thử ở trên xem thế nào.

Bác nên cho thông tin càng nhiều càng tốt thì mọi người mới dễ gợi ý cách khắc phục chứ chỉ nói bị ù hay bị xì mà không cho gì thêm thì bọn em toàn phải đoán mò thôi.



Re: Pre ConradJohnson by 818design

Em chưa treo áp đốt tim lên 2 con trở 150ohm.
-choke thì em đã lắp 1em cho 1 bên.bên còn lại em vẫn dùng trở để hạ áp.
-Nhưng vấn đề em lăn tăn nhất là ghép với pow bán dẫn thì ko ổn.pow em chỉ vặn lên tầm 9h là nó ngắt rồi.nó bị tự kích như thế mới chán chứ.mọi cái pre khác em vặn maximum lun-->vẫn ok.



Re: Pre ConradJohnson by 818design

Vậy hiện tượng ù em nghĩ có nhiều khả năng sẽ hết khi bác treo áp đốt tim lên.
Em thấy chỉ cần 1 choke tầm 5H kết hợp với trở thì nguồn cũng tương đối sạch rồi ạ. Hiện tượng tự kích thì bác thử tăng mấy con trở trước lưới đèn từ 1K lên 4K7 xem có đỡ phần nào không ạ.

Chúc bác may mắn. :wink:
