Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson by 818design

CẢM ƠN BÁC.
MAI EM RA CHỢ MUA MẤY EM TRỞ NÀY VỀ LẮP VÀO XEM SAO? EM HY VỌNG NÓ SẼ HẾT Ù.
THÂN.



Re: Pre ConradJohnson by 818design

Vụ tiền bạc thôi khỏi đi, cũng không có bao nhiêu. Khi nào về VN mấy bác mời tôi đi uống cafe là được rồi.
Hoặc mai mốt bác có làm thừ gì ngon bổ chia xài thử cũng được...

Khi nào board về tôi sẽ viết thêm chi tiết về mạch power nầy.



Re: Pre ConradJohnson by 818design

[quote="thanhpham
-Nhưng vấn đề em lăn tăn nhất là ghép với pow bán dẫn thì ko ổn.pow em chỉ vặn lên tầm 9h là nó ngắt rồi.nó bị tự kích như thế mới chán chứ.mọi cái pre khác em vặn maximum lun-->vẫn ok.[/quote]


Bác thay con trở 470K tại chổ output, phái sau output capacitors xuống còn khoãng 100K (hoặc 50K cũng nếu cần) xem có cải thiện không?

"tự kích" ở tần số cao không dễ xảy ra ở mạch nầy bởi mạch nầy cấu tạo đơn giãn, open-loop gain thấp và khogn6 có feedback. Tự kích ở tần số cao, nếu có, thì thông thường loa treble của bác sẽ "đi" trước khi relay bị ngắt.

Thông thương Relay ơ ampli bán dẫn có nhiệm vụ bảo vệ loa bass khi co điện thế DC xuất hiện tại output, trường hợp ampli có vần đề hoặc khi có hiện 'overload".



Re: Pre ConradJohnson by 818design

Bác thay con trở 470K tại chổ output, phái sau output capacitors xuống còn khoãng 100K (hoặc 50K cũng nếu cần) xem có cải thiện không?

"tự kích" ở tần số cao không dễ xảy ra ở mạch nầy bởi mạch nầy cấu tạo đơn giãn, open-loop gain thấp và khogn6 có feedback. Tự kích ở tần số cao, nếu có, thì thông thường loa treble của bác sẽ "đi" trước khi relay bị ngắt.

Thông thương Relay ơ ampli bán dẫn có nhiệm vụ bảo vệ loa bass khi co điện thế DC xuất hiện tại output, trường hợp ampli có vần đề hoặc khi có hiện 'overload".[/quote]
Tks bác.
em sẽ làm theo lời dặn của bác .em báo cáo kết quả sau ạ. :wink:



Re: Pre ConradJohnson by 818design

Bác thay con trở 470K tại chổ output, phái sau output capacitors xuống còn khoãng 100K (hoặc 50K cũng nếu cần) xem có cải thiện không?

"tự kích" ở tần số cao không dễ xảy ra ở mạch nầy bởi mạch nầy cấu tạo đơn giãn, open-loop gain thấp và khogn6 có feedback. Tự kích ở tần số cao, nếu có, thì thông thường loa treble của bác sẽ "đi" trước khi relay bị ngắt.

Thông thương Relay ơ ampli bán dẫn có nhiệm vụ bảo vệ loa bass khi co điện thế DC xuất hiện tại output, trường hợp ampli có vần đề hoặc khi có hiện 'overload".[/quote]
Chào các bác.
em đã làm theo bác,đầu tiên em lắp 100k..vẫn vậy.lục mớ linh kiện ko thấy có 50k,nhìn thấy em 10k lắp vào em thấy:
-vặn pow ở mức 12h ko có tải-->ok.khi em bật đầu CD lên thì nó vẫn hát,trong khi em chưa đụng trạm gì đến volume(VOLUME VẪN ĐỂ MIN).
-Em tắt CD đi,vặn pow ở mức 2h chiều replay xoạch,.
Kết luận:thay trở 470k=10K--->cải thiện tự kích dc 1 chút._-->vẫn



Re: Pre ConradJohnson by 818design

Em lại chào các bác.
sáng nay em lọ mọ thì tình hình như thế này:
-Em tháo bóng 5V4GA (bóng này em thay cho bóng 5AR4)ra,thì ko có ù,xì gì cả,mà em bật pow lên max cũng OK,ko có hiện tượng tự kích.nhưng nảy sinh ra vấn đề là em bật CD thì bị vỡ tiếng mặc dù volume em chỉ để số 2, 1 kênh bên phải(R) bé hơn bên kia.Em mong các bác tư vấn và giúp em với nhé.em cảm ơn.



Re: Pre ConradJohnson by 818design

Thưa bác NoBG và các bác,

Hôm nay em đã nhận được board bác NoBG gửi. Rất cảm ơn bác đã gửi tặng!

Các bác có tên trong danh sách xin vui lòng update thông tin về khu vực nhận hàng để em chuẩn bị gửi 1 lần cho tiện. Tốt nhất là gửi chung cho một bác ở một khu vực. Riêng bác nào không gần ai cả thì em sẽ ưu tiên chuyển riêng ạ!

Bác NoBG vui lòng giúp cho bọn em biết những lưu ý khi sử dụng mạch này cũng như tác dụng của 2 cái board extra nhé.

Cảm ơn các bác,



Re: Pre ConradJohnson by 818design

Để cho tiện, em nghĩ ở HN thì bác cứ gửi chung theo địa chỉ bác quanghao.

Cảm ơn bác chip và bác NoBG



Re: Pre ConradJohnson by 818design

Hi bác Chip

Vì bác NoBG đã có gửi riêng cho bác pc_chip và quanghao rồi. Danh sách rút lại còn

2.Kien audio: 1 board (em không biết bác Kienaudio có đăng ký không vì chỉ thấy cười, không thấy lời) ;-) Bác xác nhận giúp. (Hải phòng)
3. Hailedinh80: 1 board
4. HungBT: 1 board
5. atkaudio: 1 board
7.Phantran: 1 board (HN)
8. addicted: 1 board (dự án khác)
9. ChiMD: 1 board (HN)
10. Taito: 1 cho dự án khác (cái này em không biết có đủ không nên chắc bác phải ưu tiên các bác đang theo dự án này quá) hic hic.... (HN)
11 vuabidiec: 1 board
12 ducanhle: 1 board (HN)

Số đăng ký sau là vừa đủ 10 bo.



Re: Pre ConradJohnson by 818design

Tất cả các bác ở hà nội để em nhận giúp, Nhờ bác Pc-chíp gửi cho em qua đia chỉ:
Nguyễn Quang Hào 109 G6 A Thành Công ( Đường Nguyên Hồng)- Ba đình -Hà Nội
Xin cảm ơn Bác



Re: Pre ConradJohnson by 818design

Các bác khác vui lòng cập nhật khu vực vào danh sách này giúp em. Hy vọng tối nay sẽ có được danh sách đầy đủ thì mai em sẽ bắt đầu chuyển luôn ạ.

Cảm ơn các bác.



Re: Pre ConradJohnson by 818design

Xin chuyển cho em theo địa chỉ sau:

Phạm Đình Chi
38 Cao Thắng, Phường Phước Long, Nha Trang
DT: 058 3881171, 0983881171

Chân thành cám ơn.



Re: Pre ConradJohnson by 818design

Bác vui lòng chuyển giứp em theo dia chỉ :
Lê Văn Hùng
101/12 Đinh Bộ Lĩnh . P26 . Quận Bình Thạnh . tphcm
dt : 0913908543



Re: Pre ConradJohnson by 818design

Cập nhật địa chỉ nhận, các bác vào xác nhận cái để bác chip gửi 1 lần cho đỡ mất công.



Re: Pre ConradJohnson by 818design

Cập nhật địa chỉ nhận, bác bác vào xác nhận cái để bác chip gửi 1 lần cho đỡ mất công.[/quote]

2.Kien audio: 1 board (em không biết bác Kienaudio có đăng ký không vì chỉ thấy cười, không thấy lời) ;-) Bác xác nhận giúp. (Hải phòng)
3. Hailedinh80: 1 board
4. HungBT: 1 board (SG)
5. atkaudio: 1 board
7.Phantran: 1 board (HN)
8. addicted: 1 board (dự án khác, nếu em có suất thì em xin nhận tại HN ạ)
9. ChiMD: 1 board (Nha Trang)
10. Taito: 1 cho dự án khác (cái này em không biết có đủ không nên chắc bác phải ưu tiên các bác đang theo dự án này quá) hic hic.... (HN)
11 vuabidiec: 1 board
12 ducanhle: 1 board (HN)

Số đăng ký sau là vừa đủ 10 bo.



Re: Pre ConradJohnson by 818design

Chào các bác !
Em xin được nhận tại Tp.HCM ạ.
Nếu bác có gửi thì vui lòng chuyển giứp cho em theo địa chỉ sau ( à mà bác PCchip có ở Tp.HCM k để em tới bác lấy cũng được) :

Lê Đình Hải
220/158/28 Lê Văn Sỹ, P14, Q3, Tp.HCM
Đt : 0907.790798
Cảm ơn bác.



Re: Pre ConradJohnson by 818design

Em vừa xem lại danh sách cập nhật theo thứ tự đăng ký lần cuối cùng thì như ở trên. Bác Addicted thông cảm nhường cho bác Ducanhle và bác Audio432 theo danh sách trên hộ em nhé.

Vậy ngày mai em sẽ gửi theo 2 nhóm:

Nhóm 1 - Hà Nội: (theo địa chỉ bác Quang Hào) :7 Board
1. Quang Hào: 2 board
2.Kien audio: 1 board
6.Phantran: 1 board
10. Taito: 1 board
7 ducanhle: 1 board
12. Audio432: 1 Board

Nhóm 2: Nha Trang : 1 Board
9. ChiMD: 1 board

Nhóm 3: Sài gòn: 5 Board. Nhóm này em sẽ gửi tận tay các bác. Trưa mai bác nào ra cafe hội Nghệ Sĩ được thì em sẽ gửi luôn.
3. Hailedinh80: 1 board
4. HungBT: 1 board
11 vuabidiec: 1 board
13. Pc_Chip: 2 board

Hiện tại còn bác là Atkaudio ở khu vực nào thì em cũng chưa biết. Bác nào biết thì cho em biết luôn để em chuyển chung luôn cho tiện.

Cảm ơn các bác,
Pc_Chip



Re: Pre ConradJohnson by 818design

Dạ em Ở hà Nội ! Bác cứ gửi cho bác Quang Hào giúp em, em sẽ qua đó lấy! cảm ơn Bác



Re: Pre ConradJohnson by 818design

Hic hic,

Bác xuất hiện sớm hơn 30' thì đỡ cho em biết mấy. Vừa đóng gói xong thì lại bổ sung thêm 1. 8)

Em sẽ gửi đi trong sáng nay.



Re: Pre ConradJohnson by 818design

Hàng em đã gửi sáng nay qua Hợp Nhất tiêu cục:

Các bác Hà Nội số vận đơn là: 531061 - gửi chỗ bác Quang Hào

Bác ChiMD ở Nha Trang số vận đơn là: 531062.

Các bác nhận được hàng thì báo cho em biết ạ.

Các bác SG thì em sẽ liên lạc để chuyển hàng sau.



Re: Pre ConradJohnson by 818design

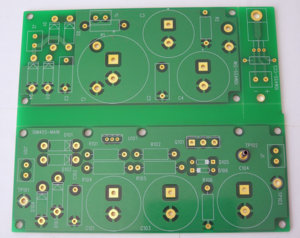

Board bác nhận được gồm 3 phần. Xin xem hình. Bác co thể bẻ ra lấy phần regulator là 10M45S-Main, hoặc để nguyên xài luôn.



Re: Pre ConradJohnson by 818design

[quote="NoBG

Board bác nhận được gồm 3 phần. Xin xem hình. Bác co thể bẻ ra lấy phần regulator là 10M45S-Main, hoặc để nguyên xài luôn.[/quote]



Re: Pre ConradJohnson by 818design

Đây là schematic của regulator .

và CRC power supply



Re: Pre ConradJohnson by 818design



Re: Pre ConradJohnson by 818design

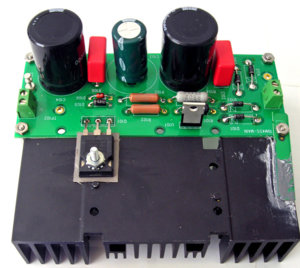

IRF840 nếu không tìm được thì có thể xài loại tương đương, chỉ cần ratings giống nhau là được. Con MOSFET nầy phải có heatsink. Heatsink không cần lớn nhưng mounting là 1 vần đề, cái nầy tùy vào sáng kiến cá nhận.

Có thể tham khảo theo cách dưới đây.

Hoặc gắn heatsink vào phần 10M45S-SIM (đửng bẻ ra).
