Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson by 818design

em dùng IRF830 với power thấp hơn con IRF840 chắc cũng được phải không bác? Chỉ cần đảm bảo voltage drop qua con IRF830 này không quá cao để vượt qua công suất 50W của nó chắc là ổn phải không ạ?



Re: Pre ConradJohnson by 818design

Nguyên lý làm việc của mạch nầy rất đơn giản.

Điện thế vào khoãng từ 200VAC đến 280VAC (cao quá sẽ nóng). Sau khi chỉnh lưu xong Vin sẽ cho ra khoãng 280V peak (nếu điện thế vào là 200VAC).

R101 (500 ohms) sẽ set constant current của U101 khoãng 6 mA --> Vref = 6mA x 37K ~ 224VDC.
Vout = 224V - Vgs = 224V - 3.5V = 220VDC (regulated)

D106 dùng để bảo vệ Vgs không quá 6.8V
D105 dùng để bảo vệ U101 and Q101 lúc mạch điện turned off.

C103 dùng để delay điện thế Vgate lúc turn-on ----> SLOW START.

R106 dùng để discharge C105 sau khi tắt máy (thực sự lả không cần, C105 có thể discharge qua R103 và R104).

Có 1 vấn đề khác là lúc làm mạch nầy không để ý, thiếu con "gate stopper" resistor nên con MOSFET có thể có hiện tượng oscillation. Cách giải quyết là "cut track" của PCB ngay chổ chân gate của MOSFET và thêm vào 1 con điện trở khoãng 1K (xem hình)


Rất đơn giãn.



Re: Pre ConradJohnson by 818design

Dư sức qua cầu. Con IRF830 package của nó là TO-220.
PCB layout chân hơi rộng 1 chút (TO-247). Hiện tôi đang dùng con IRF450 (Plastic package)
như bác thấy trong hình. Mấy con nầy rẽ rề, bác có thể tìm trong mấy cái PC power supply hư lấy ra xài.



Re: Pre ConradJohnson by 818design

Dạ đúng là TO-220 nên em sẽ phải kéo chân cẳng nó ra tí chắc là được.

Bác NoBG cho em hỏi thêm một tí nữa về con D106: con này là Zener 6.8V phải không ạ? Em đang có sẵn con 6.2V không biết dùng vào đấy có được không? Nếu được thì đỡ phải chạy đi mua. Con D106 này có phải là con reference điện thế cho con IRF không bác?



Re: Pre ConradJohnson by 818design

Dùng 6.2V cũng được. Thực sự thì con zener diode nầy trong khoãng 6V đến 12V đều xài được.
Mục đích là để bảo vệ con Q101 thôi, bình thường nó không active.
Thông thường mấy con Power MOSFET nầy Gate Threshold voltage Vgs(th) khoãng 3.0V và Vsg(max) khoãng 20V.

D106 không phải là con diode để cung cấp reference voltage.

Thực sự thì mạch regulator nầy rất là đơn giản, linh kiện xài, ngoài con IXYS10M45S ra thì có gì xài nấy.
Cách "setup" cho 10M45S cũng không nhất định là phải theo những trị số ghi trong schematic.

Nguyên lý căn bản là: 10M45S là 1 con "current regulator".
Cho "Regulated Current" chay qua 1 con điện trở ta sẽ được "Regulated Voltage"
Sau đó dùng regulated voltage nầy để drive 1 con MOSFET và cho ra output.

Thay đổi trị số của điện trở R101 và R103+R105 sẽ thay đổi output voltage.
Cho dòng điện chạy qua U101 lớn thì U101 và R103, R105 sẽ
tỏa nhiệt, nhưng mạch sẽ ổn định hơn và không lê thuộc nhiều vào nhiệt độ chung quanh.
Trong trường hợp mạch nầy, Iccs khoãng 5-10mA là vửa.

Con MOSFET tôi hiện đang xài con IRFP450, con nầy cũng giống như IRFP840/830 nhưng
package của nó là TO-247. Đây là datasheet.



Datasheet của IXYS10M45S bác đã có rồi, khỏi gởi.



Re: Pre ConradJohnson by 818design

Em đã nhận được bo mạch Bác Nobg và bác Pc-chip gửi! * xin cảm ơn hai Bác*
Mời anh em qua em lấy nhé! Thank



Re: Pre ConradJohnson by 818design

Tối qua em có ghé nhà anh pc-chip, và đã được xem bo ổn áp của bác NoBG gửi, đẹp quá ! Bo đẹp như vậy chắc nhiều đồ hãng phải nghanh tị !



Re: Pre ConradJohnson by 818design

to bác PC
bác giữ lại giùm em quà của bác NOBG khi nào lên cafe RB giao lưu cùng A.E TBG thì mang lên giùm em hay có bác nào về hướng TBG thì bác quẳng lên thùng xe nhờ quá giang về cafe RB cho em . em xin thanks 2 bác NOBG-PC_chip.
có gì bác sms cho em cái để em đi đón em nó về. thân chào
alo. 0903876773. Dũng



Re: Pre ConradJohnson by 818design

Em vừa nhận được board mạch với thiết kế và chế tạo tuyệt vời do bác NoBG và bác pc_chip gởi tặng. Cám ơn hai bác rất nhiều. Thân ái.



Re: Pre ConradJohnson by 818design

Chào các bác.
Em đã làm theo cách của bác pc-chip và cải thiện đáng kể tiếng ù,xì.Bây giờ em đang thưởng thức em nó.Em xin cảm ơn các bác rất nhiều và cảm ơn bác pc-chip nhé.Em đi nghe nhạc đây. :wink:



Re: Pre ConradJohnson by 818design

Pre818 coi như đã đã xong.
Khác với ý nghĩ ban đầu là Hum/Noise rất lớn, con Pre nầy rất êm. Không có Hum 60/120Hz, chi có white noise.
Đế input open, do oscillocope do được 3.6mV. Lúc để bên ngoài thùng đo khoãng 17mV.

Gain (no load) khoãng 12 nếu có cathode by-pass, nếu không gain khoãng 9.2
Con Pre nầy có 1 vấn đề là nóng quá. Nhứt là phần đốt tim.
Phần cao thế board 10M45S rất tuyệt.

Sẽ post thêm 1 vài data và hình ngày mai.



Re: Pre ConradJohnson by 818design

Nếu em không lầm thì bác NoBG không lấy board nguồn mà chỉ lấy board tín hiệu thôi. Phần nguồn cao thế bác dùng board 10M45S, riêng phần đốt tim bác có dùng regu không hay chỉ dùng AC và treo áp ạ? Nếu được bác chia sẻ cách bác đang làm cho em tham khảo với nhé.

Em cảm ơn bác nhiều,



Re: Pre ConradJohnson by 818design

Bác Pc-chip cho em biết phí vận chuyển bo mạch để em thanh toán ạ! Xin cảm ơn bác nhiều@
Quangh Hào



Re: Pre ConradJohnson by 818design

Bác nói đúng. Phần nguồn đúng là dùng board 10M45S. Filament cũng dùng regulator dùng 1084, biến áp cũng home made luôn.

Biến áp thứ cấp cao thế là 200VAC, sau khi regulated xong cho ra 220VDC. 2 thứ cấp cho đốt tim là 8.5VAC/3A. Diodes cho phần đốt tim tui dùng schottky đễ tránh nóng.

Cá nhân toi nghĩ là 6H30 là loại tube có emission cao nên chắc filament và cathode phải rất gần nhau nên nguồn đốt tìm cần phả có regulated nếu không thì hum sẽ cao hơn những loại "small signal" tubes khác.

Có đều đáng nói là tôi nối nguồn đốt tim thẳng vào GND luôn không cần phải treo áp (nối bên phía 0V vô system GND). Tôi đã làm thí nghiệm nhiều cách và đây là cách tốt nhất. Chuyện nầy cũng dễ hiểu bới mạch nầy là "Ground Cathode", điện thế bias của cathode chỉ khoãng 4-5VDC, nên nối vô GND là hợp lý nhất.

Phần power supply có lẽ bác phải tốn công, ngoài ra không có gì đặc biệt, mạch điện rất dễ làm và dễ thành công.

(Phần Power Supply coi vây nhưng rất khó, nhứt là bác phải tìm cách trị nhiệt trong phần đốt tim. Nếu vẩn dùng power supply "shunt" của bác Hào thì tôi nghĩ ít nhất phải có 1 power transformer 150W mới đủ.



Re: Pre ConradJohnson by 818design

Đây là Pre:

Power suppy (HV)



Re: Pre ConradJohnson by 818design

Dạ phần này do bác NoBG đã có lòng tặng cả board mạch lẫn shipping nên chi phí chuyển trong nước chỉ đáng vài ly cà phê, bác cho em mời các bác vậy nhé. :wink:



Re: Pre ConradJohnson by 818design

Kính chào các bác.

Em đã nhận được Bo của bác NoBG tặng. Xin được cảm ơn thật to :

- Bác NoBG đã tặng bo cho em
- Bác Quanghao đã nhiều lần chờ đợi
- Bác PC-chip và các bác khác đã thương tình đưa em vào list

Bo thật tuyệt, đây là bo đẹp nhất mà em đã từng có, nhất lại có cái mẩu CCS em khoái nhất.

Cảm ơn các bác 1 lần nữa



Re: Pre ConradJohnson by 818design

Kính chào các bác.

Có bác nào không sài đến cái mẩu nho nhỏ (CCS) trong bo do bác NoBG tặng không ? đổi cafe với em.

Em xin cảm ơn



Re: Pre ConradJohnson by 818design

mời em nhé!



Re: Pre ConradJohnson by 818design

Pre818 coi như đã đã xong.
Khác với ý nghĩ ban đầu là Hum/Noise rất lớn, con Pre nầy rất êm. Không có Hum 60/120Hz, chi có white noise.
Đế input open, do oscillocope do được 3.6mV. Lúc để bên ngoài thùng đo khoãng 17mV.

Gain (no load) khoãng 12 nếu có cathode by-pass, nếu không gain khoãng 9.2
Con Pre nầy có 1 vấn đề là nóng quá. Nhứt là phần đốt tim.
Phần cao thế board 10M45S rất tuyệt.

Pre 818 theo đánh giá của cá bác là nghe được và làm dễ.
Nhưng khó nhất vẫ là phần nguồn, Bác NOBG đã giải quyết dùm em vụ này bằng phần nguồn đơn giản mà dẽ làm rất phù hợp với pre 818 8 như Bác ấy đã nói*
Các bác cứ thử dùng Bo mạch của bác NOBG tặng và cảm nhận xét nhé! Nếu ok em sẽ làm vài bo cho mình và cho các bác nào cần!
Quang Hào



Re: Pre ConradJohnson by 818design

Tối nay có đo được thêm được thêm 1 vài data, post lên các bác tham khảo.

Đáp ứng tần số (Freq. response): Bằng phẳng từ 20-40Khz, -3db point trên 100Khz.
Max output (before clip): khoãng 100V peak-to-peak

Harmonic Distortion: <0.05% khi output = 2.5V RMS
Harmonic Distortion: <0.2% khi output = 5.0V RMS
Harmonic Distortion: <0.45% khi output = 10.0V RMS

Đặc biệt là distortion không thay đổi nhiều theo tần số, vì thời giờ hạn chế nên tôi không đo nhiều tần số, chỉ đo tại 50Hz, 1.5Khz, 15KHz và 21KHz.

Distortion tăng lên theo theo biên độ. Chổ nầy có thể cải thiện được nếu thay đổi BIAS bằng cách tăng trị số của load resistor (hoặc dùng active load) và tăng Vak.

Harmonic bật 2 chiếm tỷ lệ cao gần như tuyệt đối, như các bác thấy trong hình phía dưới.
Higher order rất thấp, hầu như không thấy trong waveform.

Kết quả thật khích lệ, không thua gì những Pre "xịn" bạc ngàn.

Làm xong con Pre này tui muốn bán con Pre Audio Research LS-7 và con SilverQuick Line Amplifier.



Re: Pre ConradJohnson by 818design

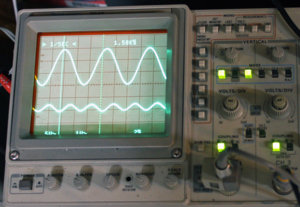

Channel 1 là output của PRE tại 5V RMS, 1.5KHz (input của máy đo)
Channel 2 là output waveform ra từ máy đo sau khi đã loại bỏ "fundamental frequency", chỉ còn lại harmonic và noise.
Tần số của channel 2 gấp đôi tần số của channel 1 (và không thấy méo), chứng tỏ là harmonic đa số là second order.




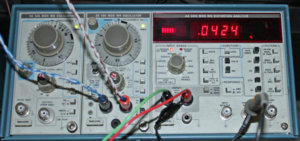

Hình nầy là kết quả khi đo tại biên độ = 2.5V rms và tại 15Khz



Re: Pre ConradJohnson by 818design

Hình nầy là kết quả khi đo tại biên độ = 5V rms và 15Khz




Hình nầy là kết quả khi đo tại biên độ = 10V rms



Re: Pre ConradJohnson by 818design

Khi nào bác ra bo mới, cho em đăng ký 1 bộ nhé.
