Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson by 818design



Re: Pre ConradJohnson by 818design

Có người thích HRD thì ắt sẽ có người khoái HRK, thậm chí HĐK ! :lol:
Em vẫn chưa có Rề nè bác QH, buồn lắm bác ạ! Ai lại nghe nhạc qua cái Tăng âm Bưu điện bao giờ không...



Re: Pre ConradJohnson by 818design

:lol: :lol:



Re: Pre ConradJohnson by 818design

Tối nay Bắc Kỳ mưa rả rích.
Em khênh 2 con Tăng âm bưu điện ra làm Mono Block rồi đóng thẳng vào Altec Lansing - Seri 7 !
" Smoke gets in your eyes " - PATTI AUSTIN vang cả xóm !
Bass lặn đâu mất tiêu bác QH ạ! :lol:



Re: Pre ConradJohnson by 818design

Bác NoBG ới ời, em lắp xong cái bo bác cho, cắm điện thì biến áp gầm lên và có khói trên bo mạch :wink: . Kiểm tra thì thấy 1 chú diode đã thông. Em thay chú khác thì ổn, ko có khói và tiếng gầm gừ nữa.

AC cấp vào mạch là 260V, DC tại đầu ra là 238V, em đang dùng IRF450 và Zener 6.2V, các linh kiện khác giống giá trị trên mạch của bác. Bác chỉ giúp em cách thay đổi để có DC tại đầu ra là 255V với.

Cảm ơn bác.



Re: Pre ConradJohnson by 818design

Bác làm sai rồi@

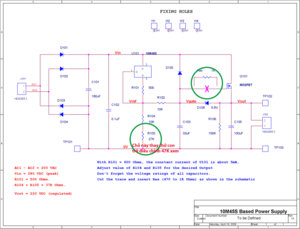

Bác thay con trở R 105 bằng con trở điều chỉnh 47K! là có thể điều chỉnh V out ngon lành! Và chú ý chỗ chân của mosfet IRF 450 cắt ra và nối thêm con trở 1K rồi mới đến con diot 1n4007. Hoặc thay IRF 450 bằng con 840!

Xem lại nhé!



Re: Pre ConradJohnson by 818design

ý Bác là gì em không hiểu!
Còn làm bo pre thì cứ từ từ nhé! hãy chịu khó chờ đợi !Trước khi có nó nên làm cái gì đơn giản đã!
Thân



Re: Pre ConradJohnson by 818design

Cảm ơn bác, em thấy rồi. Tại vì ko chịu đọc kỹ hướng dẫn sử dụng trước khi dùng Thế 10M45S của em đâu?



Re: Pre ConradJohnson by 818design

Bác có rồi còn gì! nếu cần qua em lấy nhé!



Re: Pre ConradJohnson by 818design

Tối nay có đo được thêm được thêm 1 vài data, post lên các bác tham khảo.

Đáp ứng tần số (Freq. response): Bằng phẳng từ 20-40Khz, -3db point trên 100Khz.
Max output (before clip): khoãng 100V peak-to-peak

Harmonic Distortion: <0.05% khi output = 2.5V RMS
Harmonic Distortion: <0.2% khi output = 5.0V RMS
Harmonic Distortion: <0.45% khi output = 10.0V RMS

Đặc biệt là distortion không thay đổi nhiều theo tần số, vì thời giờ hạn chế nên tôi không đo nhiều tần số, chỉ đo tại 50Hz, 1.5Khz, 15KHz và 21KHz.

Distortion tăng lên theo theo biên độ. Chổ nầy có thể cải thiện được nếu thay đổi BIAS bằng cách tăng trị số của load resistor (hoặc dùng active load) và tăng Vak.

Harmonic bật 2 chiếm tỷ lệ cao gần như tuyệt đối, như các bác thấy trong hình phía dưới.
Higher order rất thấp, hầu như không thấy trong waveform.

Kết quả thật khích lệ, không thua gì những Pre "xịn" bạc ngàn.

Làm xong con Pre này tui muốn bán con Pre Audio Research LS-7 và con SilverQuick Line Amplifier.[/quote]


Em cũng ti toe sì pam chút
1. Pre 818 nếu nói về kết cấu mạch thì không có gì đáng nói cả đó chỉ là mạch cơ bản
Với đèn 6h30 có nội trở khoảng 1.8 k, mắc song song 4 cây thì trở kháng ra khoảng 450 - 600 Ohm.
Như vậy tầng khuếch đại chỉ có 1 tầng đương nhiên độ nhiễu ít! Ta có thể nói đơn giản 1 đèn 6h30 lớn mà thôi ( nếu đèn cân không lệch nhiều). Vì mắc // nên chất tiếng tất nhiên sẽ dầy dặn và độ ồn nhỏ do có 1 tầng khuếch đại duy nhất và không hồi tiếp, sẽ phù hợp với những bản nhạc hoành tráng hơn là trữ tình
( trên cơ sở lý thuyết em nghĩ nó thế )

2. Trong khi đó hiện nay Pre 818 đang chạy V chân anod=90 v, Ia= 80 mA cho 1 vế, tính sơ sơ công suất cũng khoảng một con Amli 2-3W, Pre mà chạy như một âm li thì nóng khủng khiếp và ngốn nguồn là đương nhiên. Làm Pre mà giống như đầu tư 1 con amli thì tốn quá, vả lại không biết có nghe hay không nữa?? Do đó quyết định làm hay không vẫn còn phải cân nhắc đây???

3. Em lại Thấy Bác NoBg nói: " Harmonic bật 2 chiếm tỷ lệ cao gần như tuyệt đối, như các bác thấy trong hình phía dưới.
Higher order rất thấp, hầu như không thấy trong waveform.

Kết quả thật khích lệ, không thua gì những Pre "xịn" bạc ngàn.

Làm xong con Pre này tui muốn bán con Pre Audio Research LS-7 và con SilverQuick Line Amplifier. ""

Điều này liệu có thực sự không ạ? Hay chỉ là Nhận xét và đo đạc mang tính chủ quan của bác thôi? ( Xin lỗi bác em hơi tọc mạch ).
Bác có thể phân tích đầy đủ hơn được không? Xin cảm ơn bác nhiều! :shock:



Re: Pre ConradJohnson by 818design

Kết quả thật khích lệ, không thua gì những Pre "xịn" bạc ngàn.

Làm xong con Pre này tui muốn bán con Pre Audio Research LS-7 và con SilverQuick Line Amplifier. ""

Điều này liệu có thực sự không ạ? Hay chỉ là Nhận xét và đo đạc mang tính chủ quan của bác thôi? ( Xin lỗi bác em hơi tọc mạch ).
Bác có thể phân tích đầy đủ hơn được không? Xin cảm ơn bác nhiều! :shock:[/quote]

Em xin trả lời thay Bác NObg:
Chắc chắn là không thực rồi vì rất nhiều lý do: Thứ nhất là thiết bị đo, thứ 2 là cảm nhận cá nhân và thứ 3 là hệ thống phối ghép và thứ tư là chất lượng linh kiện nữa...
Thế nên em vẫn bảo các Bác không nên lao đầu vào nó làm gì cho mệt Khi chưa muộn, mà hãy tìm cái gì dễ và hay đi!
Vậy nhé! Quang Hào



Re: Pre ConradJohnson by 818design

Dạo này có mấy ông ở không hay spam quá!! :evil:



Re: Pre ConradJohnson by 818design

Có các hướng sau:
- Chơi 2 đèn 26, giá cũng không quá 4 con 6N30Pi, xuất âm tụ hoặc OTP, tụ chỉ cần 1 đôi 0,22mF rẻ hơn nhé
- Chơi hay-rẻ-dễ ngay cạnh topic này, không phải hàn gắn gì, ăn luôn
- QH818
Tùy theo sở thích thôi, hay là chơi chứng khoán ấy, đang lên đấy :lol:



Re: Pre ConradJohnson by 818design

Mấy hôm nay tôi toi có công việc nên không lên mạng. Xin trả lời vắn tắc các câu hỏi của bác.

1. Nếu bác R101 bác dùng 500 ohm như trong hình thì CCS sẽ khoãng 6mA. Để có output là 255V thì trị số của R104+R105 phải là 255V/6mA = 42K, bác có thể dùng 1 con 22K và 1 con 20K là được. Phải để ý đến công suất của 2 con điện trở nầy, 6mAx6mAx22K = 36x22=792mW.
Bác dùng điện trờ 2W cho cả 2 con là an toàn.

Không nên dùng 1 con điện trờ fixed và 1 con VR vì lý do công suất.

2. Chuyện biến áp rung và có khói có thể là do 1 con diode bi hư trước khi bác ráp vào. Cũng có thể là do mạch điện bị "chấn động tự kích" ở tần số cao. Để an toàn bác nên thêm vào (insert) 1 con điện trở khoãng 1K trước chân gate của IRFP450 như trong schematic và hình chụp phía trên.



Re: Pre ConradJohnson by 818design

Xin trả lời vắn tắc câu hỏi của bác.


1. Chuyện tôi nói méo hài toàn là bậc 2 thì cũng thật luôn nếu bác để ý vào hình tôi post lên sẽ thấy đều đó.
2. Chuyện tôi muốn bán 2 con pre dang xài cũng là thật.



Re: Pre ConradJohnson by 818design

Bác cứ đùa chứ làm cái Pre818 này đau đầu lắm! ngoài ra tốn tiền và công sức!
Pm: bác só cao kiến gì về vụ chỉnh lưu bằng đèn valve thì chia sẽ cho anh em! thank



Re: Diy Pre ConradJohnson - Pre818

Lâu lâu vào Sohoa đọc bài viết về ACT2 cũng thấy hay hay
http://sohoa.vnexpress.net/SH/Am-thanh/ ... /3B9AD141/
http://sohoa.vnexpress.net/SH/Am-thanh/ ... /3B9AFB6D/



Re: Diy Pre ConradJohnson - Pre818

Cấp cứu, cấp cứu!
Số là em muốn dùng bo của bác NoBG, do đó em di dời phần ổn áp đốt tim dùng LT1803 sang 1 bo đục lỗ. Sau khi hàn nối kiểm tra chân cẳng, điện áp ra đúng 6.3V. Em yên tâm cắm đèn vào, bật điện, nhưng tim đèn không sáng, đo thì điện áp 0V, rút ra thì lại được 6.3V như thường, thay 5 cái đèn đều bị. Nhờ các bác chẩn bệnh giúp xem em có nhầm lẫn đâu đó không, hay là con 1803 tèo rồi. Hic hic.



Re: Diy Pre ConradJohnson - Pre818

Có thể bác đã nối 2 đầu của filament vào 1 chổ.
Lấy hết đèn ra, do điện trở giửa 2 pin của filament



Re: Diy Pre ConradJohnson - Pre818

Cảm ơn bác NoBG, để tối nay em kiểm tra lại, nhưng có vẻ là không xảy ra vấn đề này. Khi tháo bóng ra, em đo điện áp tại 2 chân đốt tim của đế đèn vẫn là 6.3V, nhưng khi cứ cắm bất cứ đèn nào vào thì cũng xuống 0V luôn. Em đang hồi hộp hi vọng, mong sao con LT1803 vẫn sống.



Re: Diy Pre ConradJohnson - Pre818

Chắc bác đấu nhầm 2 chân đốt tim rùi! Hoặc chết trở điều chỉnh Vr, nên có tải nó mới sụt áp! thử điều chỉnh xem nhé!



Re: Diy Pre ConradJohnson - Pre818

Cảm ơn các bác giúp đỡ, em đã kiểm tra lại, hoá ra là em đấu nhầm đầu ra, đáng lẽ từ chân 2 của con LT1803 thì em lại đấu sang chân 3. Hiện giờ đốt tim đã ổn, lát nữa cắm bóng rồi nghe thử xem thế nào.



Re: Pre ConradJohnson - Pre818

Chào các bác em đã làm xong phần nguồn khủng cho Pre818. Tổng cộng là 8 đèn ( Em học tập tinh thần của BAT)
Tất cả đều dùng đèn và không dùng chock. Đặc biệt là 2 kênh riêng biệt và có cả nguồn shunt cho nó nữa! Giá thành cho linh kiện lại không hề mắc nếu không nói là rẻ!
Độ nhiễu rất nhỏ! Đây là bước tiến đột phá của em!



Re: Pre ConradJohnson - Pre818

Các bác xem qua nhé!



Re: Pre ConradJohnson - Pre818

nhìn mà thấy phê quá đi mất
