Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson - Pre818

Nếu mục đích tách ra là để điều chình dòng cho cân thì em nghĩ chẳng nên tách ra làm gì. Lý do là hiếm có bóng nào có 2 nữa triode lệch nhau đúng với bước điện trở chuẩn. Ví dụ em cần 120Ohm mà lệch 15% thì cũng làm gì có điện trở 138Ohm mà lắp vào. Nếu vậy chắc phải dùng biến trở thay vì dùng điện trở cathode.

Hơn nữa, chỉnh cho các triode không đều nhau chạy cùng dòng như nhau thì cũng đâu có gì đảm bảo là sự kết hợp này đem lại các tín hiệu sau khuếch đại lúc này gần giống nhau hơn là chạy khác dòng nhưng cùng Uak (do các triode này vốn đã khác nhau). Trừ khi ta phải đo đạc tín hiệu ra của từng triode bằng máy rồi chỉnh biến trở để chúng gần giống nhau nhất.

Em vẫn chưa hiểu lắm ạ.



Re: Pre ConradJohnson - Pre818

chính bác đã trả lời rồi còn gì :lol:



Re: Pre ConradJohnson - Pre818

Các Bác ạ! có được cái nội thất của Ct2 này là cả 1 kỳ công vất vả! Ở việt nam cũng có 1 con! Em đã từng xin bác ấy cho xem mà không nổi! ( thật là dại khi hỏi cái đó)... :x :x :x .
Vấn đề tách ra hay đấu chập vào không có chi quan trọng mà cốt lõi là có thự sự cần hay không?

Em có cái hình này cũng quá lâu rồi, xong bây giờ mới đưa lên vì đưa lên sớm sợ nhiều Bác bị tẩu thì gay! * em phải làm rất nhiều trò mới được người ta chia sẻ cho * Nghĩ đến mà hú cả hồn!



Re: Pre ConradJohnson - Pre818



Re: Pre ConradJohnson - Pre818

bác quang hao oi, có anh bạn em hoỉư bác, bo này có áp max là bao nhiêu vôn ạ



Re: Pre ConradJohnson - Pre818

bác mesl45 cho em hỏi ké thêm 1 câu nữa là dòng max là bao nhiêu mA ạ



Re: Pre ConradJohnson - Pre818

BIAS có sai 10%, 15% là chuyện bình thường. Bởi thế khi chọn các trị số của điện trở người ta chỉ lấy trị số gần nhất với kết quả tính toán.

Dùng Rk riêng rẽ cho từng triode 1 thật sự không cần thiết ngoại trừ ta muốn dùng Rk để điều chỉnh Ip của mỗi triode hoàn toàn giống nhau. Luu ý là ngay cả khi điều chỉnh được Ip giống nhau cũng không có nghĩa là ta sẽ làm cho 4 con triodes "chay" hoàn toàn giống nhau vì lúc đó Vgk sẽ khác nhau (Do triode không cân). Trong thực tế, điều chỉnh như thế không "khả thi" bởi lẽ ta sẽ không tìm được tri số cần thiết trên thị trường giong nhu bac PC nói. Nếu dùng trị số gần đúng thì "mèo lại hoàn mèo".

Tách riêng Rk có cái lợi là có thể đo được dòng điện bias của từng triode 1 như thế đèn xài 1 thời gian bị "lão hóa" ta có thể đo được và thay. Ampli commercial chắc là phải làm như thế vì sau nầy service và maintain dễ dàng hơn. Khuyết điểm là tốn tiền và nếu muốn "by-pass" thì phải dùng đến 4 con caps loại tốt, đắc tiền. Về phương diện kỷ thuật thì tôi nghĩ giống nhau thôi.



Re: Pre ConradJohnson - Pre818

Nguyên lý làm việc của mạch nầy rất đơn giản.

Điện thế vào Phụ thuộc vào MOSFET Bác chọn : IFP 840, 820...



Re: Pre ConradJohnson - Pre818

Nguyên lý làm việc của mạch nầy rất đơn giản.

Điện thế vào Phụ thuộc vào MOSFET Bác chọn : IFP 840, 820...

Bác xem lại chỗ này nha:.
http://www.vnav.vn/forum/viewtopic.php? ... &start=875



Re: Pre ConradJohnson - Pre818

Giờ em mới biết, cho em đăng ký thêm nhé, may quá chưa đến hạn chót. Thank anh.
1. Quanghao168 = 5 Board
2. Addicted = 2 Board
3. Hkthienthanh = 5 Board
4. Mesl45 = 2 Board
5. Hoaphuc = 2 board
6. hungis = 2 board
7. meoden =1 board
8. skyrider = 2 board
9. audi432 = 1 board
10. h3tq_qn2002 = 3 board
11. dangtam = 2 board
12. Pc_Chip = 4 board
13. Newpower = 2 board
14. PhanTran = 3 board



Re: Pre ConradJohnson - Pre818

1. Quanghao168 = 5 Board
2. Addicted = 2 Board
3. Hkthienthanh = 5 Board
4. Mesl45 = 2 Board
5. Hoaphuc = 2 board
6. hungis = 2 board
7. meoden =1 board
8. skyrider = 2 board
9. audi432 = 1 board
10. h3tq_qn2002 = 3 board
11. dangtam = 2 board
12. Pc_Chip = 4 board
13. Newpower = 2 board
14. PhanTran = 3 board
15. tta60= 4 board



Re: Pre ConradJohnson - Pre818

E thấy nên thêm 1 đoạn phíp trống vào phía trên bo nguồn, để dễ gắn tấm tản nhiệt lớn hơn vào đó, cái tản nhiệt theo hình chỉ khoảng 3w là nóng rẫy lên rồi.

Cả phần đốt tim cũng nên đưa con LT1084 ra phía rìa bo để lắp tản nhiệt loại bự, đỡ mất công sau này phải chế thêm dây, mấy miếng như hình của bác em đã thử dùng cho 2 đèn 6h30 cỡ áp rơi mới có 2V >3W mà nóng phỏng cả tay.



Re: Pre ConradJohnson - Pre818



Re: Pre ConradJohnson - Pre818

oài nóng vậy hả bác, em kị nhất là nóng (vì người em nó nóng sẵn roài :mrgreen: ), hại linh kiện lắm. kiểu này có khi phải làm tản nhiệt nhô hẳn ra ngoài chassic mới OK, em nghĩ một cục nhôm Fan P4 hy vọng sẽ giải quyết được vấn đề nếu cho nó nhô ra ngoài.

@ NoBG: Con này dùng IRF 450 thì dòng tốt đa được bao nhiêu bác, Lắp PP có OK không ạ?



Re: Pre ConradJohnson - Pre818

Cám ơn bác leducanh, em chưa đọc đoạn này giờ bác đã dẫn chứng nên hết lăn tăn :lol: .



Re: Pre ConradJohnson - Pre818

Các bác cho em tham gia dự án này với, đọc hết topic này máu quá em muốn đăng ký 2 bo nguồn và 1 bo mạch pre với ạ,
Bác Quang Hào còn dư bo pre nào để lại cho em với, thanks so much.



Re: Pre ConradJohnson - Pre818

Bác Hào ơi, nhân tiện làm board nguồn lần này bác làm luôn board pre cho những người đã lỡ chuyến đò đợt trước luôn đi ạ, có thể số lượng ít hơn đợt trước nên giá thành cao một chút cũng k sao đâu ạ. Bác đồng ý thì thông báo cho anh em lập danh sách bác Hào nhé. Thanks!



Re: Pre ConradJohnson - Pre818

OK! ĐỂ EM XEM ĐÃ NHÉ!



Re: Pre ConradJohnson - Pre818

Vậy là số đăng ký lên tới 40 board rồi, đề nghị các bác biểu quyết vụ re-layout lại chỗ lắp tản nhiệt với.

Theo em thì hiện hơi bị nhỏ, nếu dùng cho cái pre 6h30x4 kênh ngốn tới 1.6A nóng, nóng lắm
Nếu ko thay đổi được thì có thể phải chơi luôn nguồn dual mono, có 04 nguồn đốt tim riêng biệt cho đỡ nóng, nhưng hao xu quá



Re: Pre ConradJohnson - Pre818

Vậy là số đăng ký lên tới 40 board rồi, đề nghị các bác biểu quyết vụ re-layout lại chỗ lắp tản nhiệt với.

Theo em thì hiện hơi bị nhỏ, nếu dùng cho cái pre 6h30x4 kênh ngốn tới 1.6A nóng, nóng lắm
Nếu ko thay đổi được thì có thể phải chơi luôn nguồn dual mono, có 04 nguồn đốt tim riêng biệt cho đỡ nóng, nhưng hao xu quá [/quote]

Bác ơi ơi Bác chạy đầu vào cho đốt tim chỉ cần 6.3 vôn mà đủ dòng thì ok!
Hoặc tối đa là 7V Là ok! nóng không đáng kể!



Re: Pre ConradJohnson - Pre818

Kiểu này mỗi lần ra bo mạch mới, lại phải đi quấn biến áp nguồn mới bác nhỉ.
Có lẽ bác có điều kiện cứ nhiều người như em thấy hơi căng bác ạ. Bác chỉnh lại chỗ đó 1 tí, từ 6v3-9v dùng được tuốt, tận dụng được biến áp nguồn đang dùng thế có hơn ko bác quanghao.
E thấy bác có lòng làm giúp mọi người là quý rồi, nhưng đôi khi cũng nên cố thêm tí nữa bác ạ :wink:



Re: Pre ConradJohnson - Pre818

Bác xem thử :
1 là dùng 2 bo nguồn độc lập ( vì giá cũng không có mắc) Dùng vậy pre sẽ Pro
2. Hỏi bác NCC để cho đôi tản nhiệt loại gắn bo- em vừa lấy 1 đôi rất ok và đẹp!
3. Bác NOBG layout lại!
Thân



Re: Pre ConradJohnson - Pre818

Nếu làm đợt này thì cho em đăng ký luôn 1 board Pre bác nhé. Bo pre kích thước là bao nhiêu vậy bác?



Re: Pre ConradJohnson - Pre818

Mấy hôm trước ngồi viết phần chú thích mạch vẽ powper supply mới nhưng cái mạnh VNAv mắt dịch nầy nó reset làm mất toi công lao gần 1 tiếng đồng hồ. Nay xin tóm tắc lại:

1. Mạch in nầy đại khái cũng giống như mạch mạch trước tôi gởi về, chỉ thêm phần chỉnh lưu điện thế thấp cho đốt tim..

2. Regulator cho cao thế (HV) và cho filaments là 2 phần độc lập nhưng vẽ trên 1 tấm bo lớn. Giửa 2 phần nầy có 1 lằn "V-cut", có thể để nguyên xài hoặc tách riêng ra thành 2 phần riêng biệt, tùy vào điện kiện mỗi người. Nếu để chung thì tâm board rất lờn khó install và 1 thùng có diện tich nhỏ. Tích riêng ra có vẽ "khả thi" hơn. Bác hào nếu làm board nhớ dặn tụi nó kỷ. Trong CAM file tôi có vẽ lằn V-CUP nầy.

3. Trước hết nói về phần cao thế. (a) - Thêm vào 2 điện trở chống oscliation tại gates của MOSFET và 10M45S. (b)- Thêm 2 con non-polar caps tại Vin và Vout. (c) Thêm 4 con caps song song với bridge diodes để eliminate switch noise, đây chỉ là option dành cho người nào nhạy cãm với silicon diode. (d) kích thước của 2 con điện trở phía dưới con 10M45S được nâng lên thành loại 3W size. (e) thêm 2 "test point" tại output như là 2 output posts, sau nầy khi test cà adjust xong xuôi có thể hàn dây trực tiếp vào đây để tránh "contact noise".

4. Phần filament thì không có gì đáng nói, tôi không dùng bridge rectifier 4 chân mà dùng 4 diodes riêng rẽ để có thể dùng loại Schottky diode tốt hơn loại silicon diode thường.

5. Sau đây là phần tản nhiệt. Tản nhiệt có thể dùng loại "tiêu chuẩn" 2.4 x 4 cm gắn trực tiếp vào board hoặc loại lớn hơn nếu cần thiết. Theo kinh nghiêm cá nhân tôi thì nếu phần cao thê Vin-Vout < 40V thì dùng heatsink 2.5 là đủ nhưng nếu Vin-Vout lớn thì phải dùng đến loại Heatsink lớn hơn. Phần Heatsink cho filament cung vậy, nếu dùng cho bóng 6DJ8/6922 thì loại heatsink nhỏ là OK, nhung nếu dùng cho 6H30 thì phải dùng heatsink lớn hơn.

Phấn kế tiếp sẽ nói đến làm thế nào để găn loại heat sink lớn. Stay tuned.



Re: Pre ConradJohnson - Pre818

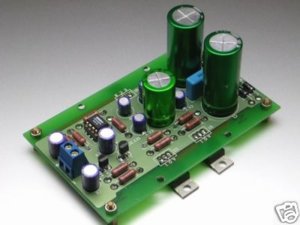

Cách gắn con MOSFET vá LT-1084 ..

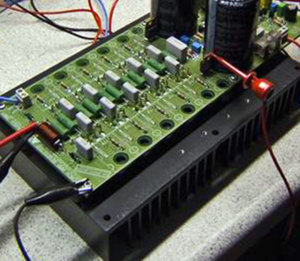

Tìm heatsink thich hợp ...
