Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson - Pre818

Bộ nguồn dùng cho phono phiên bản NoBG lắp ráp theo kiểu tân cổ giao duyên: Nắn điện dùng đèn 6X4, ổn áp dùng mosfet , Bác Ducanhle đã thử được nguồn mới chưa ? kết quả thế nào rồi



Re: Pre ConradJohnson - Pre818

update
1.thangnguyencz = 1 bo
2. HUNGHKQ = 2 bo pre + 02 bo nguồn
3. Khuehn = 01 board Pre + 02 board nguồn
4. Atkaudio = 1 board Pre
5. hkthienthanh: = 1 bo Pre
6. Addicted = 1 bo pre
7. bomoi: = 1 bo pre + 1 bo nguồn
8. audi432: = 2 bo pre + 2 bo nguồn
9. niubai68 = 1 bo pre + 1 bo nguồn
10. Pc_Chip: 3 board pre + 3 board nguồn phiên bản Mosfet.
11. Thainhnh(Vũng Tàu)= 1 bo pre
12. cdhanh: = 1 bo pre + 1 bo nguồn
13.tta60: 1 bo pre + 6 bo nguồn
14 anhlongtranf = 1 bộ bo nguồn và bo pre



Re: Pre ConradJohnson - Pre818

Hic, ô thợ em thuê quấn nguồn cao su quá gần tháng rồi mà chưa chịu làm



Re: Pre ConradJohnson - Pre818

Trời ơi có vậy không mà lại khổ vậy thì thông số bộ biến áp như thế nào mình tư vấn cho, chà thợ gì mà chảnh thấy sợ



Re: Pre ConradJohnson - Pre818

ko có gì đặc biệt đâu ạ, có 1 quận cao áp để ra B+255v & 2 quận đốt tim cho đèn 12ax7 và 6dj8 ạ



Re: Pre ConradJohnson - Pre818

Bác Ducanhle có PM



Re: Pre ConradJohnson - Pre818

Em có cục nguồn bự tổ chảng 250V, đốt tim đủ hết, muốn mượn test thì qua em lấy.



Re: Pre ConradJohnson - Pre818

update
1.thangnguyencz = 1 bo
2. HUNGHKQ = 2 bo pre + 02 bo nguồn
3. Khuehn = 01 board Pre + 02 board nguồn
4. Atkaudio = 1 board Pre
5. hkthienthanh: = 1 bo Pre
6. Addicted = 1 bo pre
7. bomoi: = 1 bo pre + 1 bo nguồn
8. audi432: = 2 bo pre + 2 bo nguồn
9. niubai68 = 1 bo pre + 1 bo nguồn
10. Pc_Chip: 3 board pre + 3 board nguồn phiên bản Mosfet.
11. Thainhnh(Vũng Tàu)= 1 bo pre
12. cdhanh: = 1 bo pre + 1 bo nguồn
13.tta60: 1 bo pre + 6 bo nguồn
14 anhlongtranf = 1 bộ bo nguồn và bo pre
update
1.thangnguyencz = 1 bo
2. HUNGHKQ = 2 bo pre + 02 bo nguồn
3. Khuehn = 01 board Pre + 02 board nguồn
4. Atkaudio = 1 board Pre
5. hkthienthanh: = 1 bo Pre
6. Addicted = 1 bo pre
7. bomoi: = 1 bo pre + 1 bo nguồn
8. audi432: = 2 bo pre + 2 bo nguồn
9. niubai68 = 1 bo pre + 1 bo nguồn
10. Pc_Chip: 3 board pre + 3 board nguồn phiên bản Mosfet.
11. Thainhnh(Vũng Tàu)= 1 bo pre
12. cdhanh: = 1 bo pre + 1 bo nguồn
13.tta60: 1 bo pre + 6 bo nguồn
14 anhlongtranf = 1 bộ bo nguồn và bo pre
15 YANG: 1 bo pre + 1 bo nguồn

Bác cho em đăng ký 1 bộ nhé. Cám ơn Bác nhiều!



Re: Pre ConradJohnson - Pre818

Để nghịch ngợm thì hiện tại có rồi, đang muốn ổn định luôn :mrgreen:



Re: Pre ConradJohnson - Pre818

các bác lưu ý, cái bo nguồn dùng MOSFET của bác NoBG có vẻ nhậy cảm với diode nắn, em đã thử mấy phương án dùng BYM26C, 1N5062. thấy tiếng nó cũng khác nhau chút...e đang tiếp tục thử :mrgreen:

có bác nào đã thử nghiệm vụ này xin chia sẻ ít kinh nghiệm với ạ



Re: Pre ConradJohnson - Pre818

update
1.thangnguyencz = 1 bo
2. HUNGHKQ = 2 bo pre + 02 bo nguồn
3. Khuehn = 01 board Pre + 02 board nguồn
4. Atkaudio = 1 board Pre
5. hkthienthanh: = 1 bo Pre
6. Addicted = 1 bo pre
7. bomoi: = 1 bo pre + 1 bo nguồn
8. audi432: = 2 bo pre + 2 bo nguồn
9. niubai68 = 1 bo pre + 1 bo nguồn
10. Pc_Chip: 3 board pre + 3 board nguồn phiên bản Mosfet.
11. Thainhnh(Vũng Tàu)= 1 bo pre
12. cdhanh: = 1 bo pre + 1 bo nguồn
13.tta60: 1 bo pre + 6 bo nguồn
14 anhlongtranf = 1 bộ bo nguồn và bo pre
15 YANG: 1 bo pre + 1 bo nguồn

Bác cho em đăng ký 1 bộ nhé. Cám ơn Bác nhiều![/quote]
Lần này em làm luôn cả bộ linh kiện luôn! Trở tải và các loại trở khác! Trừ tụ xuất âm!. bác nào cần cứ kêu em!
Thank



Re: Pre ConradJohnson - Pre818

updating
1.thangnguyencz = 1 bo
2. HUNGHKQ = 2 bo pre + 02 bo nguồn
3. Khuehn = 01 board Pre + 02 board nguồn
4. Atkaudio = 1 board Pre
5. hkthienthanh: = 1 bo Pre
6. Addicted = 1 bo pre
7. bomoi: = 1 bo pre + 1 bo nguồn
8. audi432: = 2 bo pre + 2 bo nguồn
9. niubai68 = 1 bo pre + 1 bo nguồn
10. Pc_Chip: 3 board pre + 3 board nguồn phiên bản Mosfet.
11. Thainhnh(Vũng Tàu)= 1 bo pre
12. cdhanh: = 1 bo pre + 1 bo nguồn
13.tta60: 1 bo pre + 6 bo nguồn
14 anhlongtranf = 1 bộ bo nguồn và bo pre
15 YANG: 1 bo pre + 1 bo nguồn
16 oro: nguyên cục kit luôn (vì chưa biết hàn nữa)



Re: Pre ConradJohnson - Pre818

Danh Sách các bác đăng ký bo mạch:
1.thangnguyencz = 1 bo Pre
2. HUNGHKQ = 2 bo pre + 02 bo nguồn
3. Khuehn = 01 board Pre + 02 board nguồn
4. Atkaudio = 1 board Pre
5. hkthienthanh: = 1 bo Pre
6. Addicted = 1 bo pre
7. bomoi: = 1 bo pre + 1 bo nguồn
8. audi432: = 2 bo pre + 2 bo nguồn
9. niubai68 = 1 bo pre + 1 bo nguồn
10. Pc_Chip: 3 board pre + 3 board nguồn phiên bản Mosfet.
11. Thainhnh(Vũng Tàu)= 1 bo pre
12. cdhanh: = 1 bo pre + 1 bo nguồn
13.tta60: 1 bo pre + 6 bo nguồn
14 anhlongtranf = 1 bộ bo nguồn và bo pre
15 YANG: 1 bo pre + 1 bo nguồn
16 oro: nguyên cục kit luôn (vì chưa biết hàn nữa)



Re: Pre ConradJohnson - Pre818

Nhất trí với ý kiến của Bác Hào, đề nghị Bác Hào xem qua cái mạch Phono RCA sử dụng đèn 6H9C bên này và nhón tay làm phúc thiết kế, thi công mạch in và chuẩn bị luôn cả bộ linh kiện Trở tải và các loại trở khác! cái dự án này có liên quan nhiều đến cái bộ nguồn nên rất chi là tiện :idea: , Bác cho ý kiến sớm nha , cám ơn Bác

Lần này em làm luôn cả bộ linh kiện luôn! Trở tải và các loại trở khác! Trừ tụ xuất âm!. bác nào cần cứ kêu em!
Thank[/quote]



Re: Pre ConradJohnson - Pre818

Dự án nầy "hot" quá, vui ghê. Tôi vừa mới làm xong 2 bộ nguồn không lâu, post hinh lên dể các bác tham khảo. Chủ yếu là làm sao để gắn heat sink gọn và đủ để tản nhiêt. Có 2 cách gắn heatsink, để phía dưới và để thẳng góc 90 độ.

Đây là hình của board HV:

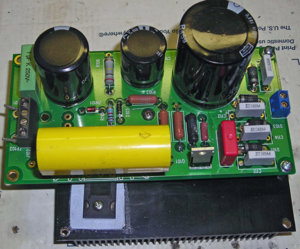

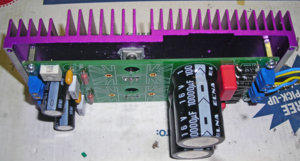

90 độ, gắn 4 chân cho PCB sao cho độ cao bằng với heatsink:

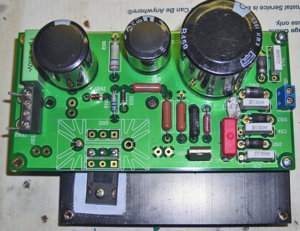

Đây là cách gắn Heatsink nằm phía dưới PCB. Lựa tấm tản nhiệt mõng nhưng rộng:

Nếu muốn thêm 1 con MKP thì gắn như thế nầy:



Re: Pre ConradJohnson - Pre818

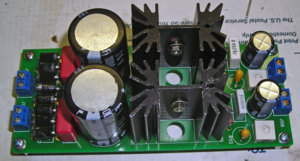

Đây là board đốt tim. Nếu không cần dòng điện cao (không dùng 6H30) thì có thể dùng loại tản nhiệt "standard" như thế nầy. tản nhiệt nầy rất rẻ và dễ tìm. Board nhỏ và gọn. Xin lưu ý là, cả 2 board nguồn tôi không thiết kế để dùng "bridge diode" (4 chân) mà dùng diodes rieng rẽ là để trên bo nguồn cao thế bác có thể dùng loại "soft recovery" như là BYM26 của Philips hoặc Class Passivated như 1N5062 hoặc bất kỳ loại diode nào mình thích (và tin rằng có thể cải thiện "chất âm").

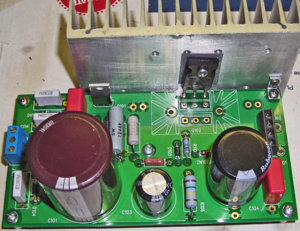

Trong trường hợp phải cần tản nhiệt lớn thì có thể dùng phương phap gắn sau đây: (để board nằm ngang để tạo dòng khống khí đối lưu)



Re: Pre ConradJohnson - Pre818

Đây là board đốt tim. Nếu không cần dòng điện cao (không dùng 6H30) thì có thể dùng loại tản nhiệt "standard" như thế nầy. tản nhiệt nầy rất rẻ và dễ tìm. Board nhỏ và gọn. Xin lưu ý là, cả 2 board nguồn tôi không thiết kế để dùng "bridge diode" (4 chân) mà dùng diodes rieng rẽ là để trên bo nguồn cao thế bác có thể dùng loại "soft recovery" như là BYM26 của Philips hoặc Class Passivated như 1N5062 hoặc bất kỳ loại diode nào mình thích (và tin rằng có thể cải thiện "chấc âm").



Cảm ơn bác NOBG, em vừa lay out lại bo của bác cho chiều dài phù hợp với pre818, em sẽ post hình sau để bác góp ý thêm!
Quang Hào



Re: Pre ConradJohnson - Pre818

Dự án nầy Đúng là đang rất "hot", Bác NoBG lắp nguồn rất đẹp, Bác Hào xem thế nào khởi động dự án cho anh em phấn khởi



Re: Pre ConradJohnson - Pre818

hiện tại khích thước bo nguồn thế là ổn rồi đấy bác, có re-layout thì nên chỉnh lại cái pre818 ý, b h chuyển sang dùng trở caddock rồi thì nên để dư chỗ để lắp tụ suất và tụ nguồn + cho nó nhỏ lại tí nữa thì tốt giờ tốn diện tích quá :mrgreen:



Re: Pre ConradJohnson - Pre818

17. Hailedinh80 = 1 board Pre + 1 board Nguồn phiên bản Mosfet.
Bác Hào cho em đăng kí 1 bộ nhé, và nhân thể trên đây có bác nào không dùng board SHUNT REGULATOR của Pre818 V2 thì nhượng lại cho em được không ?
Cảm ơn các bác !



Re: Pre ConradJohnson - Pre818

updat
Danh Sách các bác đăng ký bo mạch:
1.thangnguyencz = 1 bo Pre
2. HUNGHKQ = 2 bo pre + 02 bo nguồn
3. Khuehn = 01 board Pre + 02 board nguồn
4. Atkaudio = 1 board Pre
5. hkthienthanh: = 1 bo Pre
6. Addicted = 1 bo pre
7. bomoi: = 1 bo pre + 1 bo nguồn
8. audi432: = 2 bo pre + 2 bo nguồn
9. niubai68 = 1 bo pre + 2 bo nguồn
10. Pc_Chip: 3 board pre + 3 board nguồn phiên bản Mosfet.
11. Thainhnh(Vũng Tàu)= 1 bo pre
12. cdhanh: = 1 bo pre + 1 bo nguồn
13.tta60: 1 bo pre + 6 bo nguồn
14 anhlongtranf = 1 bộ bo nguồn và bo pre
15 YANG: 1 bo pre + 1 bo nguồn
16 oro: nguyên cục kit luôn (vì chưa biết hàn nữa)
17. Hailedinh80 = 1 board Pre + 1 board Nguồn phiên bản Mosfet.



Re: Pre ConradJohnson - Pre818

Bác chỉ biết yêu cầu thôi, chứ đâu biết sự vất vả của nó thế nào? Bác có làm chuột bạch chưa??
Ví như bo mạch lớn lên, giá thành sẽ cao, bác kêu em hoài! Vậy sao em làm được!??????
Em nói thật nghe bác kêu mà em đau cả cái đầu, chán chả thèm làm!!



Re: Pre ConradJohnson - Pre818

Bác đừng nóng, anh em lại mất nhờ, bác ấy đùa thôi mạch của bác thiết kế layout thế là tối ưu rồi chẳng chê vào đâu được, thành phẩm thật tuyệt vời hàn linh kiện quá đã



Re: Pre ConradJohnson - Pre818

Bác hay rỗi nhỉ lại mau chán nữa :lol:. tớ góp ý xây dựng, mà bác cũng đọc cho kỹ xem tớ góp ý cái gì đã nhé, cái gì to ra cơ?? đang muôn nhỏ đi còn ko được (bo pre) !!! ngần ý cái bo làm ra cốt sao cho nó hiệu quả mọi người cùng có lợi, tránh lãng phí...vd: trong topic này bác cứ xem lại từ đầu đi nhé, mọi người góp ý cũng nhiều nhưng bác bảo thủ quá lúc sau thì kêu ầm lên hỗ trợ, nói thật thì khó nghe nhưng nên rút kinh nghiệm mặc dù tôi biết tính người khó sửa



Re: Pre ConradJohnson - Pre818

Bác hay rỗi nhỉ lại mau chán nữa :lol:. tớ góp ý xây dựng, mà bác cũng đọc cho kỹ xem tớ góp ý cái gì đã nhé, cái gì to ra cơ?? đang muôn nhỏ đi còn ko được (bo pre) !!! ngần ý cái bo làm ra cốt sao cho nó hiệu quả mọi người cùng có lợi, tránh lãng phí...vd: trong topic này bác cứ xem lại từ đầu đi nhé, mọi người góp ý cũng nhiều nhưng bác bảo thủ quá lúc sau thì kêu ầm lên hỗ trợ, nói thật thì khó nghe nhưng nên rút kinh nghiệm mặc dù tôi biết tính người khó sửa [/quote]
Nếu Bác sử được tính vợ Bác thì hãy mong sửa tính của Em


Tôi nói cho Bác nghe! khi thiết kế phần phần tụ xuất âm là đau đầu nhất, Tôi phải lấy size chuẩn của hãng cho đúng kích thước, phần tụ xuất còn quá nhỏ đấy cụ ạ!
Tôi tính xa cho các bác dùng con tụ xịn vào chỗ đó chắc còn thiếu đất đó! Vả lai mạch tôi dùng 3 con tụ nên nó phải đủ rộng!
Tôi nhớ Chính bác kêu tôi làm quá mắc! Nhưng bác xem lại sản phẩm tôi đã làm cho anh em đi đã !

EM còn chưa nói đến đoạn Bác NOBG layout mất cả tháng trời mới cảm thấy OK!

Vậy thôi vụ này coi như em chưa biết Bác nói gì!
Xin cảm tạ!
