Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson - Pre818

ok! mai em chuyển cho bác!



Re: Pre ConradJohnson - Pre818

Em đã nhận được 3 bộ board pre+nguồn bác Quanghao gui sáng nay. Tốc độ chuyển phát nhanh quá. Cảm ơn bác nhiều.

PS: tuy dùng Volume 50K ở ngõ vào nhưng dải thật cao ở trên vẫn có vẻ chưa được như ý lắm (tuy hay nhưng nghe so sánh với cái pre Hay, Rẻ, Dễ thì dải cao thì em pre818 này vẫn đang thua). Có lẽ phải lắp tụ 10pF vào lại. Ngoài ra gain của em này đúng là cao gấp đôi em pre HRD nên hiện giờ em toàn nghe ở mức volume 7-8h.



Re: Pre ConradJohnson - Pre818

PRE HAY RẺ DỄ. ĐƯƠNG NHIÊN ÂM THANH SẼ CÓ ĐỘ ĐỘNG TỐT HƠN VÀ GIẢI CAO LONG LANH HƠN LÀ DO NGUYÊN LÝ HOẠT ĐỘNG CỦA NÓ THEO NGUYÊN LÝ OP CHẠY NGUỒN +-.
MUỐN PRE818 CÓ GIẢI CAO HAY HƠN THÌ PHẢI DÙNG NGUỒN SHUNT VÀ DÙNG TỤ MKP NGAY SÁT +B. BỎ TỤ BYBASS ĐI.*220UF/16V.
GAIN CAO !TẤT NHIÊN LÀ GIAN CAO RỒI VÌ NÓ MẮC// TỚI 4 TUBE, MUỐN GIẢM GAIN THÌ THAY CON TỤ ĐẦU VÀO 1K BẰNG CON TỤ 4.7 K. TUY NHIÊN LẮP NHƯ VẬY KHÔNG PHẢI LÀ HAY VÌ SẼ ẢNH HƯỞNG ĐỂN GIẢI CAO!
LẮP TỤ 10nF thì có vẻ giống C-j, nhưng không nên dùng quá 10nF, tụ này có 2 mặt tốt và không tốt! bác nào thích thì cứ thử dùng. trên board em đã để rất nhiều lựa chọn cho các bác!

À quên! vừa qua em có 1 test nhỏ là: thay mấy con trở thoát 100R bằng 2 con Led 1.8 v(Led Xanh) thì thấy âm thanh có nhiều cái rất lạ:
cụ thể giải đều hơn, giải cao long lanh hơn * đây là ý kiến cá nhân của em- các bác thử qua và nhận xét nhé!
Nói chung đến bây giờ Pre818 gần như Ok! Em chỉ giám nói vậy thôi!

xin cảm ơn tất cả các bác đã góp ý chân thành từ kỹ thuật đến thực hành,
cảm ơn bác NOBG đã giúp em hoàn thành bo mạch này!.Em đã học được rất nhiều từ các Bác và bác NOBG!
Cảm ơn các bác đã thử và đầu tư công sức và tiền bạc để làm Pre này!
Chúc các Bác thành công!



Re: Pre ConradJohnson - Pre818

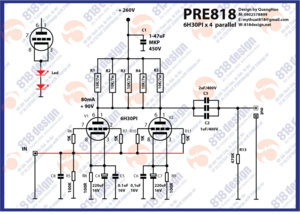

đây là sơ đồ



Re: Pre ConradJohnson - Pre818

Bâc QuangHao có thể thống kê giúp giá trị, thông số linh kiện của Pre 818 và nguồn BG cho AE mới ráp lần đầu như mình, để dễ làm và dễ chuẩn bị linh kiện được không ? TKS bác nhiều /



Re: Pre ConradJohnson - Pre818

Muốn dải cao như ý bác chỉ cần bỏ bớt mỗi bên 1 con 6H30 là như ý ngay. Mỗi channel chỉ dùng 1 tube, vừa tiết kiệm vừa có dải cao. Bác thử đi, không đúng tui thua bác 1 cặp 6H30.



Re: Pre ConradJohnson - Pre818

Vụ này thì thôi em không dám cá độ vì em biết chắc chắn em sẽ thua. Lý do là em đã dùng cái mạch như thế này mà chỉ dùng mỗi kênh 1 bóng được 2 năm trước khi bám theo cái dự án dùng 2 bóng một kênh này rồi đấy chứ.

Dải mid và mid high của cái bóng 6h30P-DR nó đặc biệt quá nên em nghe mãi rồi đâm nghiện! Do vậy, em vẫn đang nghe em pre 6H30 này hàng ngày còn cái pre HRD của em vẫn chỉ là dự bị để nghe POP, ROCK và giao hưởng thôi bác NoBG ạ! 8)

Chúc bác và mọi người một ngày cuối tuần vui vẻ.



Re: Pre ConradJohnson - Pre818

Nếu dùng mỗi kênh 1 bóng thì mạch sẽ thay đổi thế nào hả bác?



Re: Pre ConradJohnson - Pre818

Em vừa kiếm được tụ 10nF, bác pc_chip hướng dẫn cho gắn như thế nào với.



Re: Pre ConradJohnson - Pre818

Bác thử hàn vào 2 chân của con trở 100K ở ngõ vào đấy ạ. Việc này làm cũng nhanh và tháo ra tháo vào cũng không mất công quá nên bác thử xem thế nào.

Mà nếu bác đang nghe không thấy vấn đề gì thì không cần gắn làm gì. Em bị ảnh hưởng nhiều có thể cũng vì em tải dây interconnect dài quá đấy thôi. Lúc trước em thử với dây ngắn thì có vẻ ngay cả với volume 100K cũng rất khó nghe thấy sự thiếu dải cao.



Re: Pre ConradJohnson - Pre818

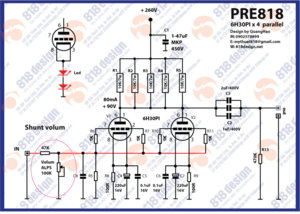

Bây giời bác vẫn dùng volum 100k, nhưng bác đấu theo kiểu shunt volum nhé, Chắc bác sẽ ưng ý giải cao! vì tín hiệu không đi qua volum * nhìn thì thế* nhưng theo lý thuyết là chắc có!
Ok



Re: Pre ConradJohnson - Pre818

đay em vẽ cho bác luôn!



Re: Pre ConradJohnson - Pre818

Bác Chip nói là 10pF chứ không phải là 10nF. 10nF và 10 pF là 2 con tụ có dung lượng cách nhau 1000 lần.



Re: Pre ConradJohnson - Pre818

Em đã nhận được board , cảm ơn bác QuangHao thật nhiều !



Re: Pre ConradJohnson - Pre818

Bác hào ơi. Bác cho em xin 500đ ảnh pre 818 để em copy nhé :mrgreen: List linh kiện mấy dự án cất ở đâu ạ?



Re: Pre ConradJohnson - Pre818

Sáng nay lên cty em đã thấy board bác Quang Hào gửi đã đến từ thứ 7 rồi, cảm ơn bác thật nhiều nhé.

P/S : em không hiểu vì sao board đốt tim ở vị trí gắn LT1083/1084 lại nhỏ thế, chắc nhà SX khoan sai ? :roll:



Re: Pre ConradJohnson - Pre818

Gởi Bác Hào,

Đã nhận được bo nguồn và mạch.

Cám ơn Bác nhiều!



Re: Pre ConradJohnson - Pre818

Đã nhận được bo bác Hào gửi rồi a.
Kính



Re: Pre ConradJohnson - Pre818

Chào các bác. Em đã nhận được bo. Tuy nhiên bo nguồn không có thông số linh kiện, mong bác chủ post cho anh em theo nhé.
Thanks.



Re: Pre ConradJohnson - Pre818

Bác chủ cho em hỏi là ở board cao thế có con trở R102 có giá trị 10K, vậy con trở này có tác dụng như thế nào và thay đổi trị số thì có ảnh hưởng gì đến mạch



Re: Pre ConradJohnson - Pre818

Báo cáo bác là em đã nhận đủ 6 bo mạch chiều nay rồi ạ
Bác cho em hỏi chút là trên bo mạch thì có chỗ viết là 10nF = 0.01uF; phía dưới lại ghi 0,1uF; theo shematic thì chỉ có tụ 0,1uF/16V bybass + tụ 220uF. Vậy bác cho em hỏi 2 tụ 10nF là như thế nào ạ, nếu là khác thì trên Bo PCB thiếu mất chỗ ghép 2 con tụ 0,1uF nữa. Rất mong nhận được sự giúp đỡ của bác. Cám ơn bác nhiều



Re: Pre ConradJohnson - Pre818



Re: Pre ConradJohnson - Pre818

Bác QuangHao kiểm tra lại giúp đã chuyển cho khanh.na chưa, vì đến hôm nay mình vẫn chưa nhận được . TKS!



Re: Pre ConradJohnson - Pre818

bây giwof bác mới cho em dc nha! mai em chuỷen cho bác!



Re: Pre ConradJohnson - Pre818

bác xem giúp em sơ đồ mạch nhé!
