Pre818 -Hướng dẫn làm HQHV shunt trang 123

Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Pre818 của bác sao rùi??[/quote]
Sáng sớm nay em mới kiểm tra lại, nguyên nhân là out 0V của cao áp có vấn đề, bởi vì 0V của cao áp đo với Mass lên tới -265v, cho nên khi nối cao áp và đốt tim vào mạch Pre thì coi nhu nối tiếp làm đèn sáng lên ( em đã kiểm tra lại đèn may mà không sao, cắm lại vào Pre Shunt regulator vẫn chạy tốt)
Theo em nghĩ con 10M90 hoặc IRF450 có vấn đề, mấy con này em mua đồ cũ ở NT



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

hôm trước có thiếu của 1 bác mấy bo nguồn cho Pre818! vậy bác qua nhà lấy giúp em!
Cảm ơn ạ!



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Sáng sớm nay em mới kiểm tra lại, nguyên nhân là out 0V của cao áp có vấn đề, bởi vì 0V của cao áp đo với Mass lên tới -265v, cho nên khi nối cao áp và đốt tim vào mạch Pre thì coi nhu nối tiếp làm đèn sáng lên ( em đã kiểm tra lại đèn may mà không sao, cắm lại vào Pre Shunt regulator vẫn chạy tốt)
Theo em nghĩ con 10M90 hoặc IRF450 có vấn đề, mấy con này em mua đồ cũ ở NT [/quote]



Tui có viết trả lời PM cho bác rồi và cũng có viết ở đây nhưng không biêt sao mất hết, khong thấy nó ở Outbox cũng không thấy ở Sentbox. Cái mạng VNAV nầy thật chán.

Tóm lại là khi bác tách rời board cao áp và board Pre ra thì không thể nào đo được điện thế giửa 2 boards.
Nếu đo được thì nó bị chập 1 chổ nào đó. Xác suất lớn nhứt là bi chập ở trong biến thế.



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Tui có viết trả lời PM cho bác rồi và cũng có viết ở đây nhưng không biêt sao mất hết, khong thấy nó ở Outbox cũng không thấy ở Sentbox. Cái mạng VNAV nầy thật chán.

Tóm lại là khi bác tách rời board cao áp và board Pre ra thì không thể nào đo được điện thế giửa 2 boards.
Nếu đo được thì nó bị chập 1 chổ nào đó. Xác suất lớn nhứt là bi chập ở trong biến thế.[/quote]


Em đã kiểm tra lại, con 10M90 bị dính mas chân số 2 nên có điện thế +260V đi ra mass, nó sẽ bị chập với Ov khi đấu chung tất cả vào
Lúc lắp 10M90 & IRF450 em đã lót cách điện, nhưng nó đã bị rách do thao tác (nên các bác khi lắp vào nhớ đo kiểm tra chân 2 của 10M90 & IRF450 co bị dính mass k, tránh tình trạng bị sự cố như của em xảy ra)
Cảm ơn các bác đã giúp !



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

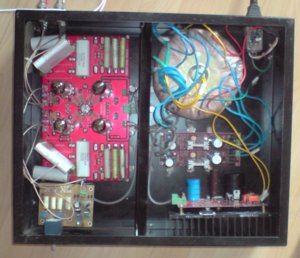

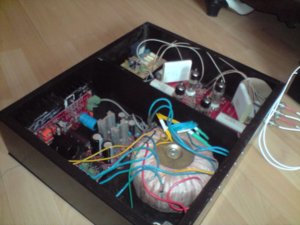

Báo cáo các bác, em đã đóng điện pre818 dùng bóng 6h6 tích hợp volume lightspeed của bác Minh Triết... kết quả em nó kêu rất tốt. Với giá thành tổng động viên cho em nó (ko tính chi phí ngoài lề) chỉ 2.000k theo em là quá ổn :mrgreen: .
Cảm ơn các bác đã giúp đỡ.



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Ok! chúc mừng bác!
CÓ Ù XÌ GÌ KHÔNG BÁC?
ổn là như thế nào? bác cho vài nhận xét anh em tham khảo! thank



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Hiện tại em nó nghe rất hay (tự dưng thấy các bác phí tiền mua 6h30 thế :lol: ) nhưng hơi bị xì xèo, em nghĩ do biến áp , cái b/a của em hơi bị lỗi. Để vài hôm nữa em thay b/a khác xem sao.



Re: Pre ConradJohnson - Pre818

[/quote]
bác 432 ơi em cũng dơi vào tình trạng tụt áp như của bác cho em hỏi bác khắc phục con diot ZN hay con D 105. nó chết hay ngược chiều a. của em thì gắn đúng chiều như trong mach. thế mà tụt áp cón có 23v. bác cho em lời khuyên . thanks



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

0h15'' ngày 16/12/2009



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

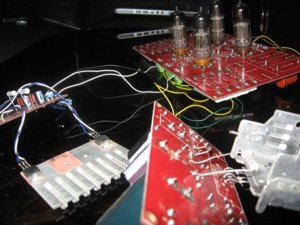

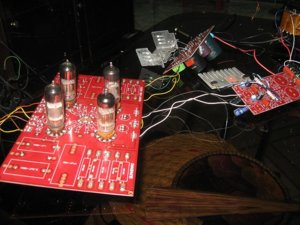

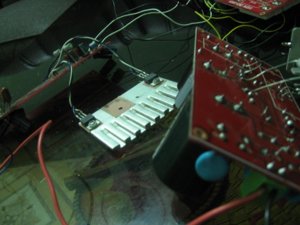

Đang chạy rồi đây các bác.
Theo cảm nhận ban đầu thì rất hay. Em chưa gắn volume, cho chạy thẳng vòa âm ly bán dẫn, đã cảnh giác cao độ vặn volume về O. Tuy nhiên khi bật nhạc loa vẫn kêu khá to. em chỉ giám nhích chút xíu vì đã quá khuya. Rất tách bạch và chi tiết, trép lung linh. không ù xì gì tuy để thành mối bòng bong.



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Chúc mừng bác có sản phẩm thành công.
Bác đang nghe bằng 6H6 hay 6H30 vậy bác ?



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Chúc mừng bác !
Em cũng xin tạm đoán là 6h6, nếu không tản nhiệt bé thế không thể nào chịu nổi khi chạy 6h30 đâu



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Em đang chạy 6H6. Tất cả các fet đều không hề nóng, em cũng chẳng hiểu tại sao??? chỉ duy nhất mấy con diot đốt tim hơi nóng tý (6A), biến áp nguồn hơi nóng tý. Cao áp đo tĩnh là 240V, Bias là 4.25V tương đương 42,5mA, trở tải áp 81V, 4,7K/5 = 940ohm ~ 86mA.
Xin hỏi bác chủ, chạy ở chế độ này đã ổn chưa??? có hơi cao quá không??? Vì hôm trước khi chạy rà không cho tín hiệu vào trong một đêm, sáng sau ngủ dậy ôi thôi một em 6H6 ra đi không nói lời chăng chối. Hôm qua em vẫn để nguyên thay bóng khác vào chạy khoảng 20p thì phải đi ngủ.
Mong bác và các cao thủ trả lời dùm.
Thanks!



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

tại Anod của tube 6h6 là bao nhiêu V bác! Sau trở tải!



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Em không nhớ rõ lắm, hình như là 156 hay 158V gì đó.



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Mấy số liệu này em đo từ hôm kia. Hôm qua mở đồng hồ ra thì nó đã hết pin từ hồi nào, thành thử không đo được.



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

tại Anod của tube 6h6 là bao nhiêu V bác! Sau trở tải![/quote]
Em không nhớ rõ lắm, hình như là 156 hay 158V gì đó.[/quote]
Ok! để 6h6 hoạt động hay nhất:
And khoảng 170-180V dòng mỗi tube 18-20ma!
Ok bác điều chỉnh nhé!
bác có thể đo tất cả các vị trí tại nguồn và pre và post lên em xem lại! thông số vào và ra, chân moffet. 10m45
Cảm ơn bác!



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Em không nhớ rõ lắm, hình như là 156 hay 158V gì đó.[/quote]
Ok! để 6h6 hoạt động hay nhất:
And khoảng 170-180V dòng mỗi tube 18-20ma!
Ok bác điều chỉnh nhé!
bác có thể đo tất cả các vị trí tại nguồn và pre và post lên em xem lại! thông số vào và ra, chân moffet. 10m45
Cảm ơn bác![/quote]
Vâng, tối nay em sẽ đo và báo cáo bác.



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Em thắc mắc chút là sao mỗi đèn 6H6 của em lại đo được những 42,5 mA vậy bác, trong khi cao áp có 240V chứ không phải 260V như mạch. Hay là tại trở tải của em thấp quá, có 970 Ohm thay vì 2K???



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Chào bác!
Mỗi đèn hay mỗi nửa đèn??
Trở tải 970R là ok rồi!
Bác dùng trở thoát bao nhiêu ohm?? 100 r hay 400R??
EM đoán bác dùng trở thoát 100 R cho 1 bóng phải không? nếu đúng bác phải thay 4 con trở thoát ghi trên mạch là 100R bằng 4 trở 200R nhé * dùng 6h6*
Dùng 6h30 thì y chang trên mạch!
Thân



Re: Pre ConradJohnson - Pre818

Bác xem lại con Zener diode xem có gắn đúng (hoặc hư) không? Bác đo thử điện thế giửa 2 chân G và S của con MOSFET là bao nhiêu? Muốn con MOSFET trogn tình trạng "active" thì điện thế giửa G và S chừng khoãng 3-4V.

Nếu con zener diode polarity sai chiều nó sẽ ở tình trạng "forward bias" và nó sẽ "turn off" con MOSFET, và điện thế ra sẽ bằng với điện thế tại G. Nhưng khi có load vào, do dòng điện cung cấp bị giới hạn bởi 10M45S nên điện thế ra bị tuột xuống còn rất thấp.[/quote][/quote]
bác 432 ơi em cũng dơi vào tình trạng tụt áp như của bác cho em hỏi bác khắc phục con diot ZN hay con D 105. nó chết hay ngược chiều a. của em thì gắn đúng chiều như trong mach. thế mà tụt áp cón có 23v. bác cho em lời khuyên .

Bác kiểm tra lại giữa chân G và S của moffet xem nó có hoạt động không?
Cho chạy thử dòng không tải xem có bị sụt áp không?
Kiểm tra bóng xem có bị hư không?
bác thay cả 2 con điot nhé
thân



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Em đã thay bằng 2 con 330R đấu song song (165R) Trở tải = 1.175R
em đo được tại anot là 170V
áp trên trở tải là 75V
Cao áp 245V.
Như vậy là 2 bóng chạy 63.8mA
Mỗi bóng chạy 31.9mA



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Em đã thay bằng 2 con 330R đấu song song (165R) Trở tải = 1.175R
em đo được tại anot là 170V
áp trên trở tải là 75V
Cao áp 245V.
Như vậy là 2 bóng chạy 63.8mA
Mỗi bóng chạy 31.9mA[/quote]
Như vậy ok!
Chạy tại chế độ dòng 15 mA, V anod 170 âm thánhẽ mềm mại hơn, mượt hơn!
Bác thấy thế nào? so với lúc trước???
thân



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Vậy là gần OK rồi. Bác tăng trở tải lên cao 1 chút, khoãng 1.5K là OK.



Re: Pre ConradJohnson - Pre818 Sơ đồ up dat tại trang 1

Chào bác!
Mỗi đèn hay mỗi nửa đèn??
Trở tải 970R là ok rồi!
Bác dùng trở thoát bao nhiêu ohm?? 100 r hay 400R??
EM đoán bác dùng trở thoát 100 R cho 1 bóng phải không? nếu đúng bác phải thay 4 con trở thoát ghi trên mạch là 100R bằng 4 trở 200R nhé * dùng 6h6*
Dùng 6h30 thì y chang trên mạch!
Thân[/quote]
Em đã thay bằng 2 con 330R đấu song song (165R) Trở tải = 1.175R
em đo được tại anot là 170V
áp trên trở tải là 75V
Cao áp 245V.
Như vậy là 2 bóng chạy 63.8mA
Mỗi bóng chạy 31.9mA[/quote]


Vậy là gần OK rồi. Bác tăng trở tải lên cao 1 chút, khoãng 1.5K là OK.[/quote]
Vậy à bác.
Để tối nay em rút thêm 1 con trở 4.7k nữa ra là sấp sỉ 1.5k (4.7/3=1567R) như vậy dòng giảm và áp tại anot cũng giảm luôn >>> tăng cao áp thêm chút để đảm bảo áp tại anot khoảng 170V????
Hôm qua nghe lại thì đúng là mợt hơn hôm trước và không còn chát chúa như hôm trước. Hôm trước khi nghe hòa tấu mấy dụng cụ nhạc tiếng kim nghe lạnh người, hôm qua đã bớt gai góc hơn.
