Có bác nào triển khai chưa ạ? Em đợi mãi mà không thấy ai post mạch và list linh kiên để làm. Tình hình là em mới gắn được 4 con tụ Nichicol 2200 mf - 35V. 2 con Elna 1000mf - 25V còn linh kiện khác em đang đợi để triển khai.
Bác quang cho em hỏi bác có vui lòng gửi cho em 1 phono board không bác? Địa chỉ em đã nói ở trên, nếu không tiện gửi cho em thì thôi cũng được. Chờ lâu không thấy bác gửi, mà giục thì ngại vì đi xin mà. Mong bác trả lời em nhé Cám ơn bác Thân
Chào anh em phono em share cũng gần hết,schematic và partlist cũng đã có anh em lắp ráp thử đi ạ.Mấy anh em chưa có thì chờ em ,em cũng đang làm mớ phono khác rồi ạ...
Chào bác Quang, mình đã nhận được board phono cả cho bác rebel rồi board rất đẹp, hiện chưa triển khai được do chưa có schematic và partlist bác PM cho mình được không ?
Mời các bác xem link dưới: http://img827.imageshack.us/img827/1703 ... presch.png Trên là schema bo phono CNC, theo so sánh thì em thấy một chút khác nhau giữa sơ đồ đó và sơ đồ em đã upload. Khác nhau chỉ là thêm mấy con tụ lọc và quả thật phono rất dễ bị nhiễu. Do đó các bác lắp nếu nghe ko bị nhiễu thì giảm bớt mấy con tụ hay trị số của nó để ko làm mất đi tần số cao của tín hiệu. Riêng em thì các bác nên bỏ 2 con tụ xuất 1uF ngã ra vì opamp theo mạch trên em chưa thử nhưng em nghĩ nó sẽ ra offset 0V nên ko cần tụ xuất, bỏ luôn cho âm thanh trong trẻo.
Các bác nhận được board phono đã bác nào lắp xong chưa ? bác Quang và bác nagini262 bật mí điện áp nguồn nuôi +- V khoảng chừng nào thì ổn ? mình đang chuẩn bị trước phần nguồn
Opamp thường chạy nguồn +/-15VDC là chuẩn, bác có thể cho chạy +/-18VDC cũng ok nhưng đừng quá 18VDC kẻo dễ hư opamp. Quan trọng chỉnh áp nguồn +/- cân nhau càng chính xác càng tốt.
Cám ơn bác nhiều nhé, nguồn đôi này dùng cặp LM317/337 nên việc chỉnh áp nguồn +/- cân nhau không khó

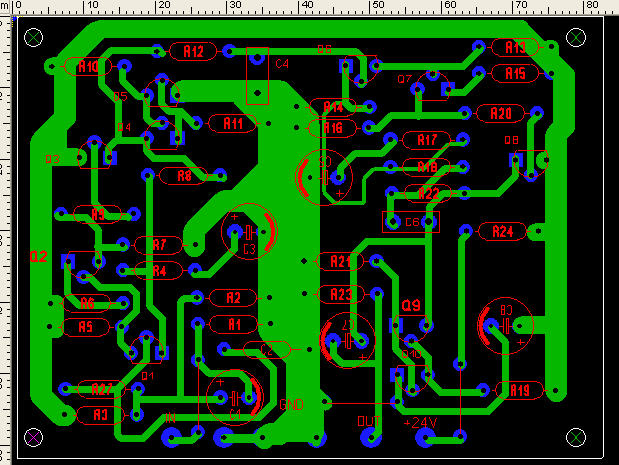

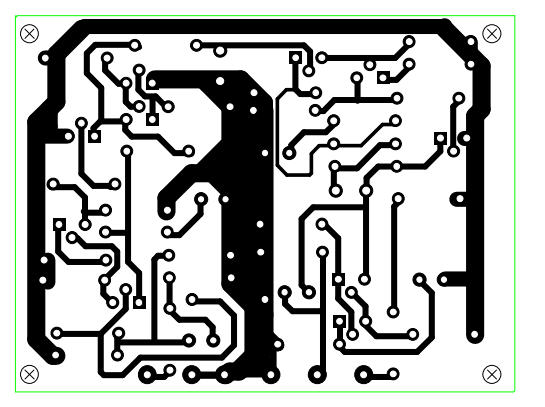

Mấy hôm nay em cứ ái nái vụ quà tặng này quá,em lại nhầm số lượng nên không đủ cho anh em đăng ký.Em xin gởi cho anh em thích phono cái pcb đẳng cấp hơn và đã được thử nghiệm hòan chỉnh.Cái này đem đấu với đồ hảng ngon lành nhé... Anh em có thể download dùng công nghệ ủi là ok
Cám ơn bác Quang Mẫu trước lắp treo nghe PL 50 kim Shure M44 tốt lắm dk em chắc lọt sổ rồi.. Pm không thấy reply thôi thì ta ...ủi vậy bác cho cái sơ đố này luôn . Chúc bác khỏe
Từ hôm nhận được Bo phono tối nào dù bận đến mấy cũng nâng lên đặt xuống cái bo ! lắp ráp thì không mấy nhưng cái vụ tìm tụ và trở cho đủ thì thật là mệt, đến nay mới hàn được chân cắm 2 co IC tụ trở đang kiếm gần đủ, đang lăn tăn sao cái bo này ở phần mạch phono nhiều tụ nối mát thế gấp đôi số tụ so với cái mạch tương tự mà bác nagini đã post lên sau ?
R1,R10,R19,R22:62K R2,R3:330K R4,R6,R9,R15,R20:1K R5,R7,R13.R16:22K R8:2K2 R11,R21:68R R12:3K3 R14 :220K R17:390R R18:4K7 R23:100K R24:27R C1,C7;10Uf/35v C2:470PF C3,C5.C6:47UF/35V C4:22nF Q2,Q7:BC560C CÒN LẠI BC550C

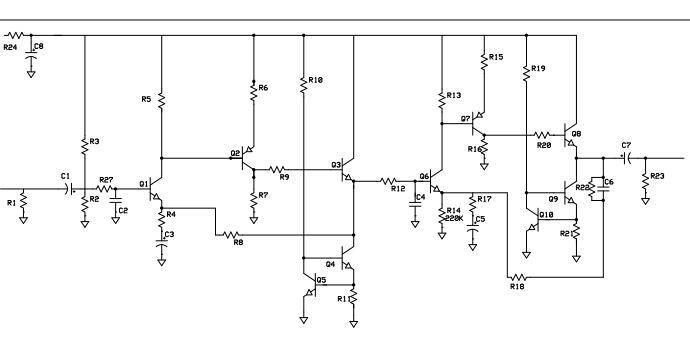

chém cho vui ! Sơ đồ này chạy bán dẫn chia làm 2 khối Khối xuất (output) Q6 ,7 ,8 ,riêng Q9,10 được nối như một SCR tạo dòng hằng đáp ứng cùng thời với nguồn qua R 19 cho phép Q9 làm việc cấp nguồn Khối thúc ( driver) được thiết kế giống như khối xuất được đấu nối trực tiếp , điễm khác biệt là R8 lấy áp uE cho Q1 đồng thời tạo hồi tiếp (nf) chỉnh R17 > chỉnh hồi tiếp khối công xuất , R4 chỉnh gain khối driver , Mạch nối tầng trực tiếp nên các R phải chính xác khi lắp chú ý R3 , R2 chỉnh Bias cho Q1 ảnh hưỡng chế độ làm việc toàn mạch , chỉnh R 27 có kết quả tương tự . đi ủi mạch in chơi đây Tks bác Quang .
Mạch này em copy chính xác cái Phono Naim hảng nên hòan tòan yên tâm về chất lượng ,em nó nhạc tính hơn cái mạch opamp kia nhiều...
