Nhờ các bác xem lại giúp em cái PCB phono opamp với, em xem kĩ thì thấy phần nguồn và phần opamp 1 bên ko có mass, đường mass phủ bao bị ngắt 1 bên, do đó ngã tín hiệu ra bị 1 vế thiếu mass và mấy con tụ và trở xuống mass cũng thiếu luôn, các bác xem giúp ạ!
Bác mimosalq cho em đăng kí một pcb nhé, bác gửi cho em theo d/c: Cao Thanh Sơn trường Cao Đẳng Sư Phạm Lạng Sơn-TP lạng Sơn nhé em cảm ơn bác nhiều...nhiều.
Haha mấy bạn già của mình tổ chức âm thầm contest phono mà không rủ mình nhé chắc sợ quê hay sao? Kết quả cái phono linh kiện rời này của Naim hạ đo ván hết...
Bác nào lắp thành công bo phono này chia sẻ chút cảm nhận cho ae biết với. Em bận quá nên chưa nung mỏ hàn được
Mình đã lắp xong phần nguồn chạy tốt, phần phono lắp xong 80% nhưng đang lăn tăn sao phải lắp nhiều tụ bypass thế nên vẫn chờ xem chưa thử, phần nguồn đang phục vụ đắc lực cho một dự án khác :lol:

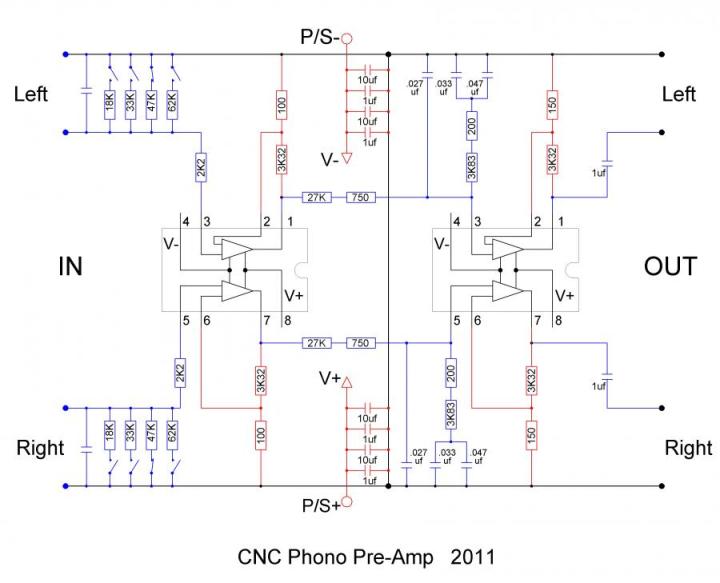

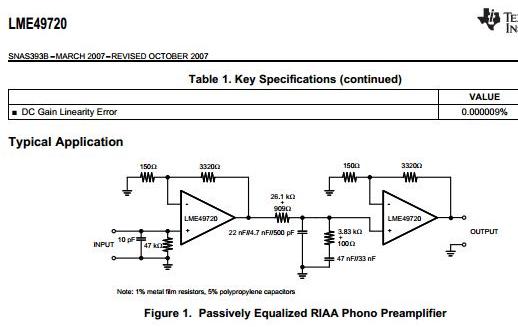

Hôm kia e có nhận được 1 bộ pcb này của một bác khác không dùng nhường cho, sau một đêm loay hoay thì e nó đã chạy Thấy có nhiều bác nhận được bo nhưng do nhận được nhiều ý kiến không rõ ràng nên ngại lắp phí mất cái bo , vì vậy e xin nhận xét chút về bo này. Nguyên mạch này là dựa trên datasheet của opamp nổi tiếng của National là LME49710, 49720... như hình sau: Sau đó bên diễn đàn http://www.audiokarma.org họ tạo Group build dựa trên schema này làm thành cái CNC phono preamp, chỉ có khác là phần nguồn họ dùng 1 cặp (hoặc 2 cặp) pin 9V, như vậy tạo ra nguồn +/- 9VDC (hoặc tối đa là +/- 18VDC) Do ưu điểm là không phải đầu tư phần nguồn như biến áp, nắn lọc, ổn áp, mà lại có nguồn chất lượng tốt từ 2 viên pin nên mạch phono không bị nhiễu hay ù xì gì cả. Schema chính thức Về bộ pcb này thì e có gợi ý như sau: Bo nguồn do em không dùng nên e ko test chất lượng được, nhưng nhìn lay out thì thấy không có gì sai cả. Nếu các bác quyết định dùng pin thì bỏ qua cái bo nguồn cho đỡ rắc rồi, chưa kể dùng pin thì khỏi ủ xì mà âm thanh trong trẻo hơn nhiều. Trong trường hợp này thì cặp tụ nguồn 10uf trên bo phono (trên bo có tất cả 4 cái) có thể tăng lên 100uf) Bo phono bị một lỗi là 2 phần mass 2 bên không được nối với nhau, các bác phải dùng đoạn dây để nối. Ngõ đầu vào bo phono có 2 cái Dip-switch 4 chân tương ứng với 4 giá trị điện trở 18K, 33K, 47K,62K, khi bác chọn dip nào đó trên switch thì tương ứng 1 trong 4 giá trị điện trở kia sẽ nối mass, điện trở này mục đích phối hợp trở kháng để tương thích với kim đang được dùng, tuy nhiên theo em nếu có Dip-switch này thì các bác cứ hàn vào cho đẹp, còn không thì chỉ cần hàn 1 điện trở từ 33k-47K xuống mass thay cho 4 điện trở này là ok. Trên bo ở ngõ ra sau tụ 1uf sẽ có thêm điện trở 100k mà schema trên không có. Các tụ giá trị nhỏ nhất là trong mạch RIAA như 0.047, 0.033, 0.027... nên dùng tụ phim (wima, ero, rifa philips...) hay silver mica Có bác thắc mắc vì sao có nhiều tụ đấu //, đơn giản là cho dễ kiếm tụ. VD trong schema có con tụ 0.027 thì họ chia thành 3 con 0.022, 4,7nf và 500pi. Theo e mạch này đơn giản, dễ lắp nhưng nghe khá tốt, nếu các bác dùng opamp tốt như LME49720. LM4562, LME49990, OPA2134 (nếu dùng loại vỏ sắt thì càng tốt) thì nghe rất tốt, rất tốt so với các phono preamp bán dẫn nói chung.
Do bo mạch phono rất nhỏ gọn nên có thể bố trí cả bo cả pin... vào trong một hộp HDD box như thế này: Về vụ pin thì theo mấy ông Tây 1 cặp pin 9V dùng được 40h, tuy nhiên pin họ là pin xịn , còn pin 9V ở ta chắc khoảng 20h là hết sức . Nếu trung bình mỗi ngày nghe 1h xem như dùng được 20 ngày. Nếu các bác muốn dùng lâu hơn có thể mua pin DTDD loại 2 khoảng 50k/viên (loại này khá tốt rồi, loại rẻ thì chỉ 15k/viên) Mua 6 viên chia thành 2 đường nguồn là có được khoảng +/-12VDC. Với bộ pin này chắc dùng được 100h , mà lỡ có hết thì cũng sạc được. Một vấn đề nữa là gain của mạch phono này, theo e so sánh với một Pre hãng thì nó hơi nhỏ hơn. Nếu các bác cũng thấy vậy thì có thể tăng giá trị điện trở 3K32 ở opamp tầng đầu (hoặc tầng sau) lên, trong trường hợp em dùng thì 4K7 là phù hợp.
Cụ cứ view thế làm em lọ mọ dể tẩu May mà em đã có dự phòng phono khác Nhìn chung mạch đẹp, đáng lọ mọ :lol:
phono thì em còn du theo, pre thì bó tay vì chưa có linh kiện, Mà mạch phono này em chưa thấy ai sô ảnhlên nơi à
Bo này đơn giản nhưng âm thanh khá lắm anh ơi, e chỉ dùng cặp 4558 vỏ sắt tháo máy mà nghe đã khá rồi, LME49720 (vỏ sắt ) thì nghe rất hay nhưng giá đắt quá. Anh còn thừa bo nào thì chi viện cho Huế vài cái nhé Thanks anh.
Quá có ích chứ Anh Em đang âm mưu cho nó hát nhưng mà chưa xong sáng này em mới ghé nhật... tìm linh kiện, rất cám ơn Anh
bác ngó xem bác nào lười không thi công bỏ dở bác lượm cho em xin về chọc ngoáy phát :mrgreen: nhiều cụ có quà rồi toàn để ngắm :mrgreen:
Anh test kỹ nhé và fix luôn cái schematic...Em quẹt quẹt mấy cái là có pcb.Kiểu này mấy cái phono của Tom Evans chắc khó lòng cạnh tranh với anh em vnav.Thân.
Xin cảm ơn anh Quang, Bo anh tặng vừa cất tiếng hát. Tổng thể rất tốt anh ạ. Anh em làm sau xin chú ý: Trên bo phono tất cả tụ hoá đều đánh dấu ngược.
