Quấn biến thế liên tầng đê ?

Cách đây 2 năm, việc quấn OPT bị nhiều người... lười làm, phản đối kịch liệt. Nay nhà nhà đều có thể quấn OPT. Nhiều sản phẩm đã khiến các loại OPT thường thường bậc trung như Music Angle, Silk, James không so sánh được... Chỉ có cái kém là do nguồn vật tư không ổn định nên chất lượng chưa đồng đều.
Nay rướn thêm bước nữa, đề nghị các cao thủ quấn biến thế như Teablue, Ba Cục, Túy Tiên, Macao, Rùm Beng, Doãn Ca... nghiên cứu làm luôn món biến thế liên tầng.
Có như thế thì mới mở đường cho các Mạnh Thường Quân nhập vật tư số lượng lớn, để ổn định chất lượng biến thế made in Vietnam.
Ai làm xong đầu tiên, Sumo em xin làm đệ tử làm sản phẩm thứ 2.
:evil:



Trong đội ngũ Sumo của bác, có người xài liên tầng tự quấn rồi mà ???



Các bác ơi, xin hướng dẫn em món này đi, em đang có nhiều thắc mắc quá:

1/. Dùng fe gì, có giống fe OPT không?
2/. Cách tính toán để quấn như thế nào?
.....

Xin cám ơn

Trân trọng



Em đập cục liên tầng Silk ra thì thấy xài M4 i chang OPT, còn mấy cục liên tầng em nhờ bác Túy quấn thì cũng xài C core như của OPT nhưng nhỏ hơn mà thôi.

Các bác cứ tha hồ quấn thí nghiệm rồi đem sang em, em có đủ máy móc đo đạc cũng như chạy thử trên máy sống...



Kính bác:
1. Em dùng fe mua được ngoài chợ , fe cũ tháo ừ các biến áp quân sự ra chắng hạn
2. Cách tính cũng như quấn opt



Anh vui lòng hướng dẫn em từng bước đi:

1/. Fe: em sẽ tìm loại fe như thế nào! (kích thước lưỡi fe, độ dầy các lá fe...)
2/. Tính số vòng: em chưa biết tính :cry:

Cám ơn anh



Kính
@ Thomas
Bác phải đưa ra dự án cụ thể làm bóng gì thúc, công xuất đễ biết đường mà lần.
@ Cụ Via: Nếu đập ra mà vẫn fe M4 thì giá chừng bác đừng đập, em đổi cho 2 cục phe, 1kg dây đồng + mấy chầu cafe nữa.
Mà nếu nhìn trên fe làm sao phân biệt được M4 , M6 ....



À cái này em dùng phương pháp đồng qui, nếu OPT silk làm bằng M4 thì cái gì giống i như nó cũng sẽ là M4 :lol: :lol: :lol: , nói thiệt bác chứ em chẳng phân biệt được đâu, chỉ thấy giống thì bảo giống.

Em có 1 đôi Silk liên tầng 5K:5K đã chuyển cho bác Macao tháng trước, bác cứ kiên trì chờ đến 49 ngày không thấy sp thì ghé qua lấy mà xài.
Thân mến.



Em thì chưa có đổi cafe nhưng 2 cục FE Silk đó đã nằm bên nhà em mấy tháng nay rồi, chắc bác í nhắm chừng miếng FE dày cỡ .27mm nên đoán là M4 sau khi so với độ dày thường gặp là .35mm của M6.



Em dự tính quấn Biến Thế liên tầng cho Ampli SE GU50 đèn pre là 6H8C.

Xin cám ơn anh



Bác ơi, mới tập quấn liên tầng thì lựa bài nào dễ 1 chút nhằm tránh quấn nhiều làm tăng điện dung cuộn sơ cấp, ảnh hưởng đến tần số cao. Cái 6H8C này chí ít cũng đòi hỏi tổng trở cuộn sơ cấp là 10K, theo em bác thử quấn các loại dùng cho đèn cần tổng trở line OPT thấp hơn như đèn 6J4 với tổng trở cuộn sơ cấp khoảng 5K ~ 7K.
Chúc bác thành công.



Anh Macao ơi,

Anh vui lòng hướng dẫn em làm loại nào dễ nhất và hợp với bóng đèn thông dụng nha

Xin cám ơn anh



Hic, em chưa từng quấn biến áp liên tầng thì sao mà chỉ cho bác đây ? em đợi bác quấn thành công rồi em sẽ lót tót chạy theo học nghề.
Hôm trước em được bác Feeling đưa cho xem nội y cục biến thế liên tầng 5K/5K của Electra Print, em còn nhớ một ít thông số sau, bác xem có thể làm theo được không:
- Lõi M6, E28, dày 4cm.
- Cuộn sơ 3000 vòng, cuộn thứ số vòng cũng y chang....3000.
- Dòng sơ cấp max được công bố là 30mA với cuộn sơ xài dây 0.16mm còn cuộn thứ sử dụng dây 0.14 (đường kính dây hơi ngược đời nhưng hình như lão tam của GV team biết tại sao như vậy).
- Cách quấn là 1500 vòng của cuộn sơ, đến 3000 vòng của cuộn thứ, tiếp tục 1500 vòng còn lại của cuộn sơ, không có cách lớp cách điện chi cả.
- Airgap độ chừng độ dày của 2 tờ polyme 500K.
Tất cả chỉ có vậy, khi nào bác quấn thành công nhớ ới cho em biết với nhé.



Hì...hì... em sẽ làm thử luôn!
Em sẽ quấn trước trên 2 lõi nhựa.
Và sẽ đi thang lang để tìm fe 28 mỏng thiệt mỏng.
Mong sao, khi quấn xong không bị cận thị

Cám ơn anh rất nhiều

P/S: Nếu không thành công, xin đừng cười em nha



Cách quấn một cục liên tần lí tưởng là chập 2 dây sơ cấp và thứ cấp rồi quấn 1 lược, sau đó tách ra . Nhưng thực tế độ cách điện của dây đồng không đủ để làm



Các bậc cao nhân ơi, dây đồng mua thông thường thì độ cấp điện của lớp cách điện là bao nhiêu?



Em lọ mọ vào trang web của cadivi thì thấy nó ghi điện áp thử của dây cadivi là 1.5 đến 3 KV nhưng không biết đó có phải là điện áp cách điện của dây hay không.
http://www.cadivi-vn.com/products.asp?id=008



em là thấp nhân vì tròm trèm có 1m6 thôi, nhưng cô giáo em bảo cứ mỗi 50V phải có 1 lớp giấy cách điện đó.



Khổ vì cái vụ 50V này cụ nhỉ, ước gì nó được 100



Giống như cuộn sơ và thứ của cục nguồn , tuy chỉ chiu điện áp lưới 220; 380V thôi nhưng người ta vẫn dùng các lớp lót có thể chịu đến 15Kv , có khi còn phài có khoản hở không khí .
Lí do người ta làm vậy là do kinh nghiệm : trừ hao giãn nở do nhiệt, dây bị kéo căng, bẻ cong khi quấn và nhất là khi bị cháy lớp verni ta vẫn còn sống nhăn



Bác TeaBlue chỉ được cái nói đúng .



Cuộn thứ uýnh vào lưới đèn tầng sau thì cần dây to làm giề - cụ Dzê anti IT mờ :lol:

Sao có ít lớp dzậy :roll:

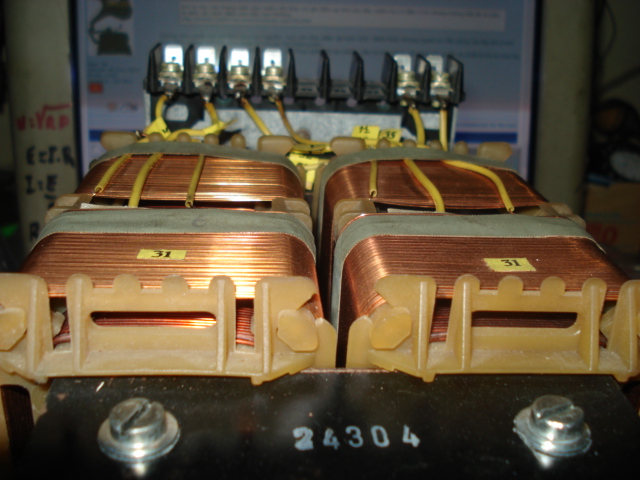

Lão Ham cũng có tháo vài cái IT. Đồ của Pháp thường chia 1 lõi thành 2 tầng mổi tầng có 3 cuộn sơ /thứ. Cách quấn là họ quấn trước bên ngoài, bọc giấy cẩn thận rồi mới bỏ vô lõi. Fe có chữ I hơi dài.



Ấy thế nên Electra Print chỉ bảo đảm chạy cho ứng dụng tối đa 400VDC thôi. Hí hí tăng độ cách điện lên là đẻ ra truyện khác ....



Electra Print này công nhận quấn kiểu vậy tuy không phải là quấn ẩu, nhưng dùng dây đồng loại cách điện cao đó thì chắc âm thanh nghe không ra gì rồi . Dù biết rằng quấn liên tầng hoặc Trans line out do CS nhỏ nên tổn hao từ ít . Nhưng quấn gì mà kì
