Chết thật t = 7 thì đúng là tiêu em mất. Mạch em đang dùng P (iddle) = U.I = 150V x 0.06 A = 9W. Em dùng song song 4 con 10K - 5W thành 20W. Dùng được 2 năm rồi mà không thấy trở đổi màu nên chắc ổn. Em nghĩ chỉ cần dùng x 2 là ổn rồi. Cái mạch bác Guru đưa ra ấy công suất tĩnh qua con trở đấy chỉ khoảng hơn 3W. Để an toàn thì đúng như chị Bạch Dương nói cần tối thiểu 5W. Tác giả đưa trị số như thế thì đúng là an toàn rồi. Em nghĩ bác cứ tìm được trở từ 7w trở lên là tốt rồi. Trị số tác giả đưa lên chỉ có tính tham khảo thôi, dao động một tí cũng không sao mà.
Trở thóat càng to Watt thì càng mát mẻ thôi, đèn nó đỡ đổ mồ hôi . Còn muốn ấm ấm như bác Via thì chắc phải tương con 40W vô quá!
Cụ Via có dùng trở đến 100W thì bên trong cái chasis nhiệt độ nó cũng thế do tổng nhiệt lượng tỏa ra là không hề thay đổi. Em chỉ dùng trở to đến mức đấy khi nào em muốn khoe con trở ấy nên đưa ra ngoài, sợ nhóc nhà sờ phải nên bỏng tay mà thôi.... 8)
Thống nhất là dùng 2 con 1.5K/10W đấu song song nhe các bác. Còn con trở sứ bác Via nói có điển giữa có lí lắm đó, gặp đèn cọc kạch có thể chỉnh điểm giữa này qua lại cho bias 2 bên đèn nó cân
Dạ em tính như thế này : đèn 2A3 điện trở 750 Ohm , dòng 60mA --> trở nên có CS 18.9W # 20W là tối ưu. Vấn đề quan trọng nhất là điện trở được giải nhiệt như thế nào ? Ví dụ sơ đồ đèn 2A3 ở trên nếu dùng trở vỏ nhôm bắt vào sườn máy thì chỉ cần 10W là OK, nhưng nếu dùng điện trở dây quấn để khơi khơi trong ruột máy thì chí ít phải 20-25W. Con điện trở dây quấn nóng cả trăm độ không nhằm nhò gì cho bản thân nó nhưng sức nóng nó tỏa ra làm hỏng con tụ nối tầng trước tiên, sau đó là tụ hóa mau già ---> tèo.
Tiếp nối chu kỳ làm amply (1 năm làm 1 cái) và được sự cổ vũ nhiệt tình của bác cho em mượn máy quấn, hôm nay em khai quật topic 2A3 của bác Rùm lên để đánh dấu là em cũng đang lọ mọ làm cho được 1 cái. Mạch thì em làm theo schema dưới: Như thông lệ em chuẩn bị linh kiện và tất cả những gì em đang có là :lol: Trước khi mod Sau khi mod: Mục đích chính là đánh dấu, hai là cụ nào có linh kiện liên quan tính vứt đi mà có thể xài cho 2A3 thì em xin 8) . Xin cảm ơn Dự định ra lò: ngày 2-9 mừng quốc khánh luôn
Cảm ơn bác đã mở hàng may mắn bằng 1 em đèn nắn. Em xin hỏi cái mạch ấy nó chỉ ghi thông số điện áp, còn dòng thì mình tham khảo ở đâu ạ. Em biết để còn tính toán việc quấn dây. Các cuộn em phải quấn (có áp mà chưa biết dòng): 1. Đốt tim 5U4G: 5V 2. 2 cuộn đốt tim 2A3 2.5V, sao em thấy trên hình 2 cuộn 2.5V còn lòi ra đầu 6.3V nhỉ? 3. 2 cuộn đố ttim 6SN7GT 6.3V 4. Cao áp: 290V CT Hình như trên mạch nó còn ghi kí hiệu tắt cho màu: GR: 25V = Green? R: 2.5V = Red? BR: 0 = Brown?... Còn SPT150, SCH515 là cái chi ạ, thông số ra làm sao? Cảm ơn các bác.
1. Đốt tim 5U4G: 5V 3A 2. 2 cuộn đốt tim 2A3 2.5V, 3A 3. 2 cuộn đố ttim 6SN7GT 6.3V 2A (chỉ cần 1 cuộn) 4. Cao áp: 290V CT - Tầm 150mA trở lên là ngon lành Hình như trên mạch nó còn ghi kí hiệu tắt cho màu: GR: 25V = Green? R: 2.5V = Red? BR: 0 = Brown?... Còn SPT150, SCH515 là cái chi ạ, thông số ra làm sao? Ký hiệu ghi trên cục nguồn, opt Tamura nguyên bản của amp Sunaudio Sv-2a3
Cảm ơn bác nemo07, vậy cụ nào nhào dzô giúp em tính cái cục nguồn + OPT để em mua dây + FE kịp về làm luôn. Khí thế đang dâng trào làm luôn chứ không nó nguội.
- Cuộn dây 6.3 v mà Bác thắc mắc , em giải thích như thế này. Nếu chỉ dùng cho 2A3 không thì không nói gì, nếu có 1 dự án khác thì phải quấn thêm cuộn 6.3v nữa. Đó là lý do mà cuộn 6.3v có chiết ra 2.5 v
bác tính đốt tim ac hay dc ? dòng đốt tim 2a3 là 2.5A. bác chọn dây 4A cho 1 bóng là chắc ăn. cũng cần quan tâm sụt áp đốt tim sau khi bóng nóng lên.
Đốt AC là được rồi bác ơi! Có cái biến trở chỉnh hum 100Ohm/2W như trong mạch đó thì không ù hum gì đâu. Có nhiều người còn bảo đốt tim AC hay hơn DC nhưng em thì chắc chịu chả phân biệt được!
Cảm ơn bác chip Còn cái dzụ có đầu 6.3V lòi ra trên cuộn 2.5V thì sao? Em nhớ mang máng bác REGular nói là quấn 6.3A đồng thời cho ra luôn đầu 2.5V cho đỡ phí, chắc em cũng làm thế có gì thiếu thì xài.
2 cuộn đốt tim cho bóng công suất kiểu này không nên dùng chung cho bất kỳ bóng nào khác và mỗi bóng công suất phải dùng riêng một cuộn. Nếu có cửa sổ thì cụ cứ quấn luôn 2 cuộn 6.3V có đầu ra 2.5V đi. Nếu dùng 2A3 thì chơi 2.5V còn không thích mà chơi 6B4G hay 6A3 chẳng hạn thì lấy đầu 6.3V chơi! :wink:
Thế thì theo em là thêm đầu ra 5V nữa(đốt cho 300B): Tức là cuộc đốt tim sẽ có các đầu ra: 0, 2.5, 5, 6.3 nếu còn thừa thì làm luôn cả 12V nữa là OK. Chơi các dự án luôn ạ. Vụ 5V em nghĩ nên có vì 300B và 2A3 đổi nhau cũng dễ ạ
Vậy là mình có thể quấn nhiều áp khác nhau với cùng một dòng? Hic, thôi để em làm cái nào ra cái đó cho nó khỏe. Thks bác Hải Vân
Em tư vấn bác vì mạch bác chơi chuyển sang chơi 300B chỉ phải thay vài linh kiện(thậm chí bác có thể thay mỗi đốt tim là nó chạy ngay) có thể làm 1 cái công tác chuyển đổi để cắm ra, rút vào thay thế giữa 300B và 2A3. Mà đằng nào bác cũng định có đường ra đến 6.3V thì cứ trổ thêm 1 đường 5V có mất j đâu, khi cần lại có ngay đỡ lăn tăn.
Theo em biết thì 300B mà đốt tim AC thì không dễ chống ù và hum như 2A3 đâu bác Haivan ạ! Thế nên nếu thích 300B sau này thì vẫn có thể tận dụng cuộn 6.3V nắn ổn áp bằng họ ổn áp có sụt áp thấp kiểu LT-1084 để đốt DC. Chứ cục biến thế nguồn thì có chừng ấy mà cấp điện áp nào cũng muốn ra dây thì lấy đâu ra chỗ! hix hix.....
Em tính sơ bộ biến áp nguồn dùm Bác in 220v dây 0.5mm vòng dây 660 vòng. out: 290-0-290 v (150mah) dây 0.3mm vòng 872 vòng x 2 6.3 volt 3A (dây 1.2mm tổng 20 vòng cho 6.3 v, chiết ra 9 vòng cho 2.5 volt) Quấn làm 2 cuộn 6.3 volt 2A (dây 0.9mm, quấn 20 vòng) 1 cuộn 5volt 3A (dây 1.2 mm, quấn 16 vòng) 1 cuộn cưả sổ tính được 657.5 mm 2 Fe 36 dày 6cm Để chắc ăn Bác đo laị caí diện tích cưả sổ thực tế. Em nhớ khoảng 670 mm 2. Nếu Bác quấn chặt còn dư cưả sổ thì làm thêm cuộn 6.3 volt 2A. Để tách riêng đốt tim bóng 6Sn7 làm 2 phần riêng biệt. P/S: Bác nhớ tuân thủ triệt để kích thuớc dây, nếu không sẽ không đủ cửa sổ. Em tính tương đối chính xác, chỉ trừ hao rất ít.
Mình có cần trừ hao: 290 --> 295V, 6.3 --> 6.5, 2.5 --> 2.7, 5.0 --> 5.3 không bác? Cảm ơn bác đã tính giúp, lõi 36mm - 6cm em có sẵn rồi, chờ bác tính OPT rồi em kiểm kê số dây em có, sau đó em tiến hành quấn 1 lượt luôn.

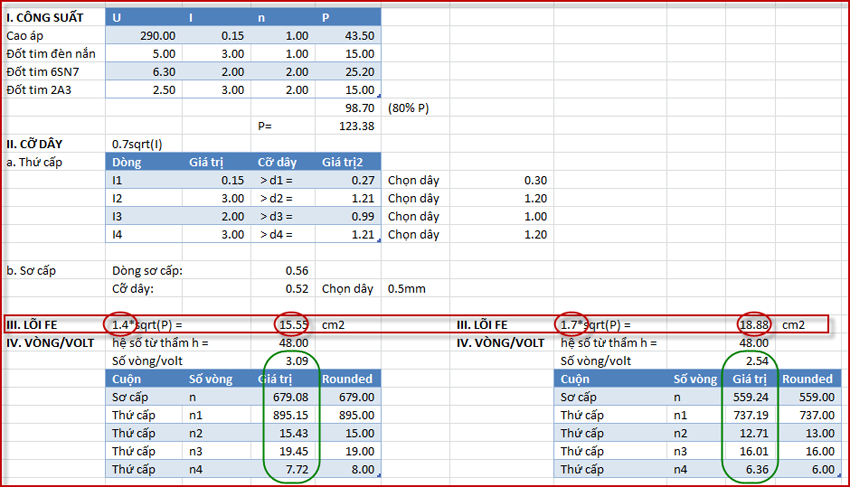

Bác coi lại hộ em cái dzuj hệ số 1.4 & 1.7 để trừ hao. Vì lúc trước Mr.William tính theo công thức 1.7. EM cảm ơn.
Cụ ơi còn thiếu cái gì cho dự án không để em gửi cho cụ. . Bảng excel hay nhỉ, gửi cho xin 1 bản ngâm cứu cái nào
