Thấy trong galery có cặp Mono block 845 của bạn Viagraless, trong lòng tôi thấy nôn nao và muốn bản thân mình cũng có 1 cặp như vậy. Tôi xin mở topic này để mời các cao thủ tham gia ý kiến và giúp tôi hoàn thành mong ước của mình và cùng nhau modify Amp 845 với nhiều con đường khác nhau. Xin mời các bạn tham gia ( tôi sẽ post một số hình ảnh của sản phẩm trong 1 vài ngày tới với cấu hình sơ bộ là bóng 6DJ8 pre EL34 drive 845 )

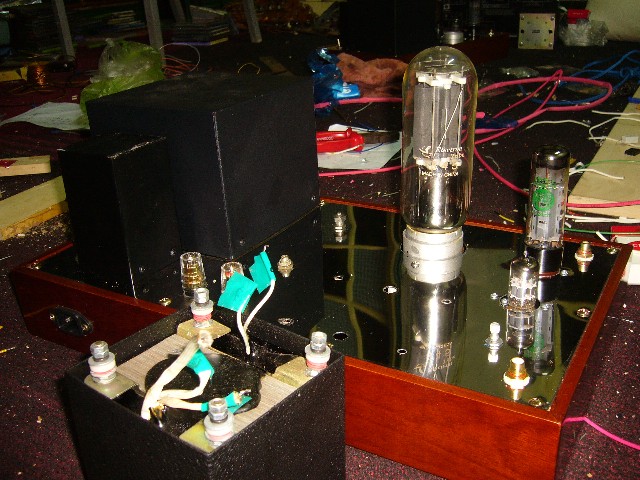

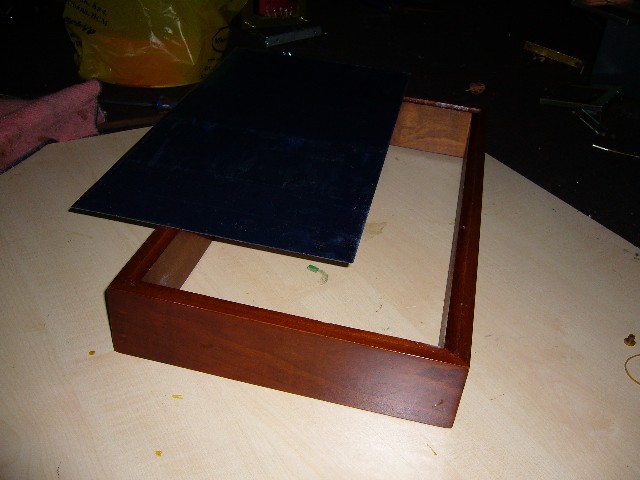

Tôi xin trình bày tiếp : Về phần mạch thì tôi có hướng sẽ ráp tương tương với mạch của 1 anh bạn có sẵn ( khác đèn đầu và đèn drive ). Tư tưởng chủ đạo là cho nó khác những gì các bạn khác đã làm, nếu dở thì tiếp tục mod cho đến khi thành công hoặc ........ đổi mạch khác ( đúng kiểu bạn Thanhtruc03 nói : Phương pháp là cứ việc lấy râu ông nọ cắm cằm bà kia, chỉnh chỉnh, sửa sửa là hát . Còn không hát thì ... sửa tiếp ) Trong thời gian chờ mạch ( bạn Viagraless vẽ giùm ) thì tôi quấn trước 2 cục nguồn và 2 cục choke . Rất may là khi biết được dự định của tôi thì bạn Quangminh đưa ra đề nghị sẽ ủng hộ 2 chassi gỗ ( ối giời ơi , mừng hết lớn ). Xin cám ơn Quangminh 1 lần nữa . Tấm mặt máy thì tôi quyết định làm bằng Inox 1mm ( vụ này thì được sự giúp đỡ của bạn TeaBlue ) Và đây là chassi gỗ : cao 6.5cm , ngang 25 cm , dài 45 cm .

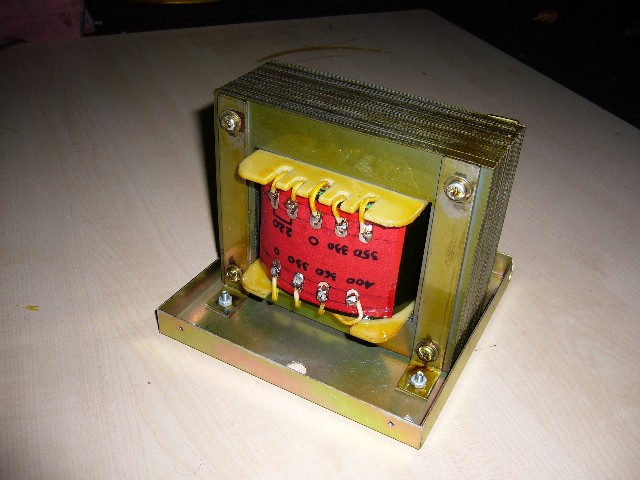

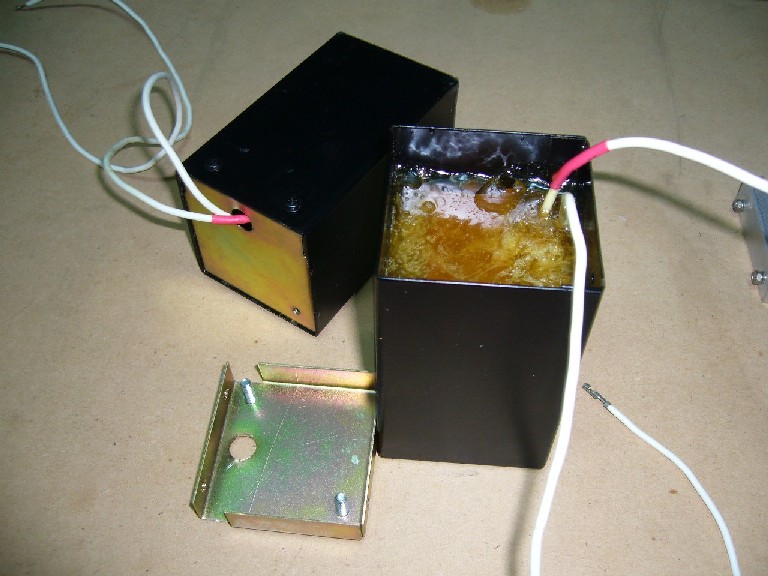

Sau khi tham khảo ý kiến của các cao thủ trên diễn đàn thì tôi đã tiến hành quấn choke có thông số khoảng 5H 140mA ( mặc dù có bạn nói chỉ cần 1 con điện trở 300ohm là được - tức là dùng mắt lọc R-C thay vì L-C ). Nói vậy thôi chứ muốn quấn trị số Henry cao thì cũng không đủ sức và ... không tìm đâu ra vật liệu ( Chợt nhớ ra là phải nói câu cám ơn đến bạn TeaBlue đã cung cấp vật liệu cho choke ). Biến áp nguồn thì tôi quấn bằng Fe 45 mua ở chợ ( nếu không nhầm thì 75.000 một bộ ) , tôi mua 2 bộ để quấn 2 biến áp ( có dư Fe hơn 1/2 bộ ) Lõi Fe dày 5 cm . Đặc điểm là quấn 2 cuộn thứ cấp , sau khi nắn xong sẽ nối đuôi lại , vừa có B+ vừa có B++ .
Ngay hôm sau thì nhận được mạch của bạn Viagraless , mạch này dùng fixed bias ( thật ra là tôi sợ phải tìm mua điện trở cathode có công suất lớn ). Tín hiệu sau khi qua đèn 6DJ8 sẽ vào đèn EL34 một cách trực tiếp mà không qua tụ ( hơi khó do vôn sẽ cao, nhưng cũng tiết kiệm được tiền mua cặp tụ ) . Thật ra thì điện áp B++ tôi dự tính chỉ thấp hơn so với yêu cầu chút đỉnh . Thôi kệ, cứ làm, lường cơm mà gắp mắm .
Thật vui khi vừa có mạch là có nhiều ý kiến , nào là : - Khỏe, mạnh và giống ............. bán dẫn, không cần dùng pre, âm thanh lạnh hơi khô - Có rất nhiều cách để mod như thay đèn đầu bằng 12AU7,12AX7,12AT7 ... kết hợp thay trở SRPP thành 1.5K ohm - Thay EL34 bằng một loạt đèn 5 cực khác như 6V6,6L6,6Pi3C,KT66,KT88,6550 ... - Thay đổi tụ nối tầng , chèn thêm tụ nối tầng giữa đèn pre và drive Và với 6DJ8 Amperex tôi sử dụng : - 6DJ8 có đáp tuyến tần số rất cao , độ truyền dẫn cao - Có độ méo hài khá đặc biệt - Sử dụng đèn đầu với 6H30 - Tăng dòng cho 6DJ8 cao lên khoảng 4-5mA Nhưng điểm quan trọng nhất là thực nghiệm .....để chứng minh hoặc phủ định những tính toán theo logich
Không những thế , còn có những hướng đi như : - Thay đèn drive bằng 6B4G, 6C4C,2A3,300B - Thay trở anod EL34 bằng ......... choke có trị số cực lớn - Dùng 6CX7,6BL7 lái thẳng cho 845 và cả công thức tính trị số cho choke tải anod Công thức tính cuộn choke (L) cho tải anod : Fo = Rp/2*Pi * L Fo : =5 đến 6Hz (-3dB) Rp : nội trở đèn Tính được L= 47 đến 50 H Đây là mạch LC vậy em tính C luôn nhe F=1/2*Pi *R*C F=3Hz ; R = 220K C= 0.41 uF ; chọn 0.47 uF Thế là thừa thắng xông lên , tôi sắp xếp linh kiện lên chụp hình cái "bốp" và ngồi ................. ngắm ( trong đầu nghĩ ngợi xa xăm ) :lol:

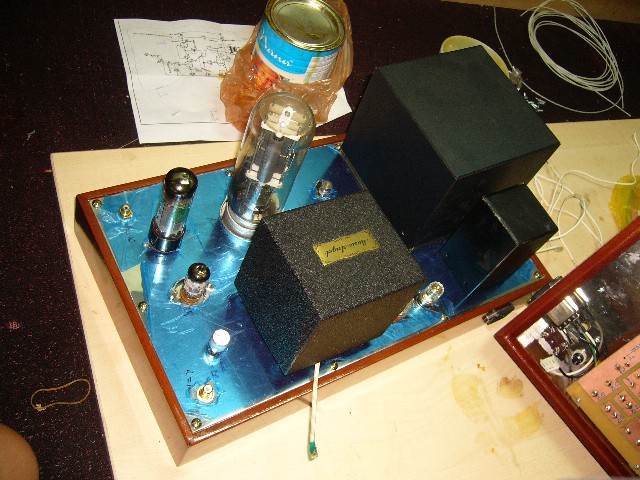

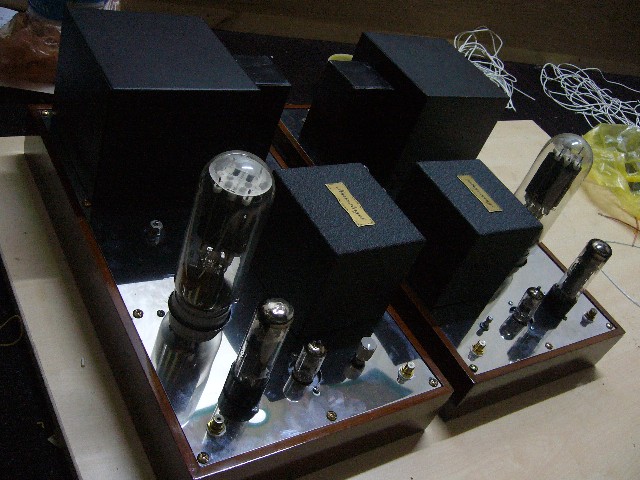

Nghe bàn tán ... sướng lỗ tai, tôi bắt tay vào việc : - Đặt linh kiện lên tấm inox, cân chỉnh cho hợp lý để lấy kích thước mà khoan lỗ chassi. - Tính toán cụ thể diện tích của " khoan board nguồn " , sắp đặt các vị trí tụ , trở, diod - " Quy hoạch" vị trí ra của các nguồn : B+,B++,B+++, áp cho bias, đốt tim các loại .

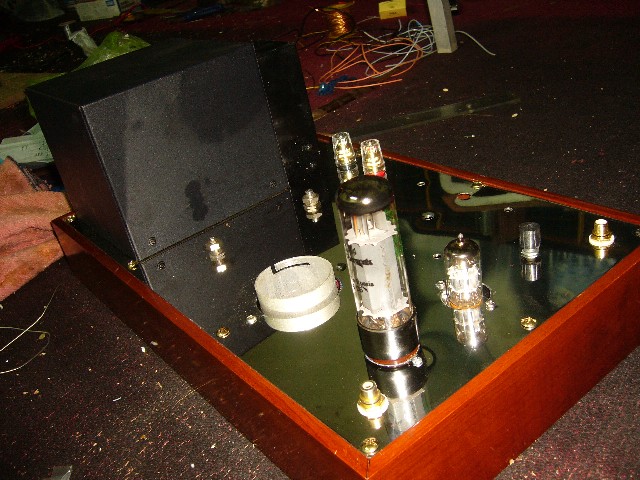

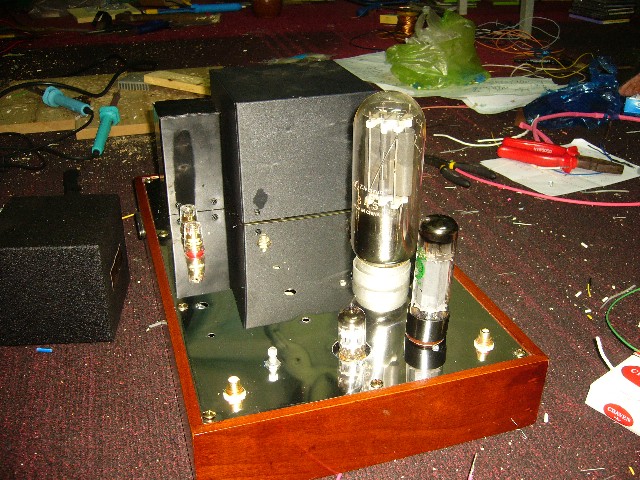

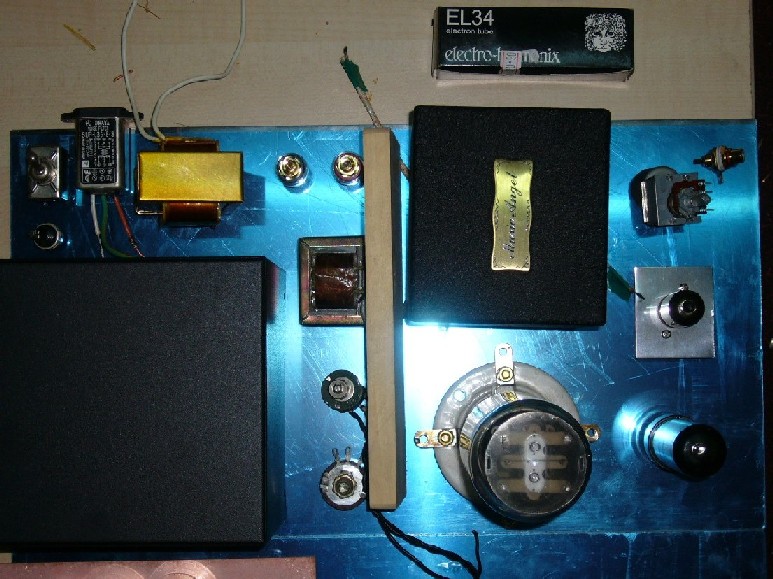

Sau đây là thuyết minh cho Project về : Bố cục một mono block Cọc tín hiệu vào ở đằng trước , ngay cạnh volume . Kế đến là đèn tiền khuếch đại - ở giữa chassi ( chassi sẽ được khoan lỗ d=28mm để dễ dàng thay đổi sang đèn 8 chân sau này ) kế tiếp là đèn lái , khoảng cách vừa đủ cho tụ nối 2 đèn trong trường hợp phải dùng đến tụ .Bên cạnh có lỗ để đo áp cathode ( dùng cọc tín hiệu ) 3 tâm của volume, đèn pre và đèn drive thẳng hàng ngang. Tiếp đến là đèn công suất 845 và OPT( 2 kinh kiện này có tâm cũng nắm ngang song song mặt trước chassi luôn ) Sau đèn 845 là biến trở chỉnh hum lồi lên mặt - song song ngang hàng với nó là biến trở chỉnh bias ( B-) Sau OPT là 2 cọc loa Sau 2 cọc loa là choke cho B+ ( choke cho B++ được đặt phía dưới , trong ruột Amp ) Sau cùng là ngõ điện nguồn vào ( hông máy ) , phía trên là công tắc và cầu chì .

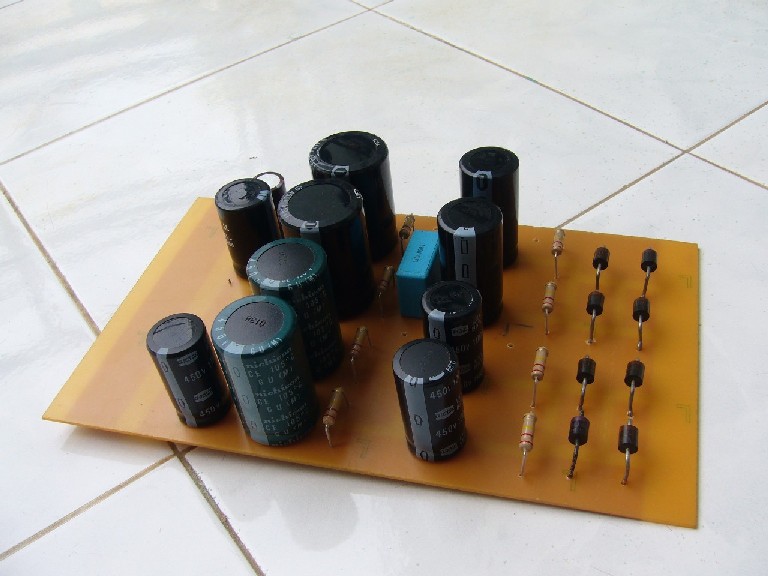

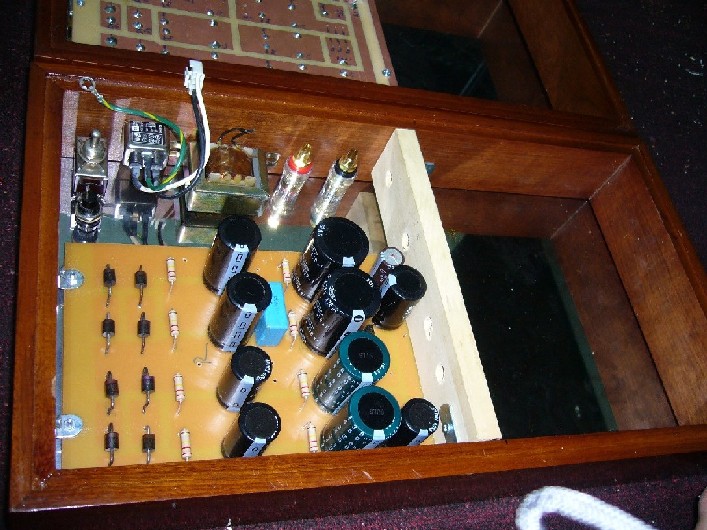

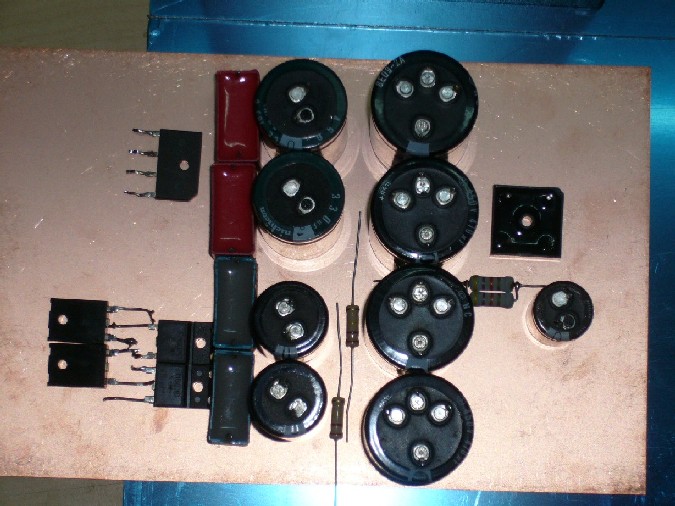

Tiếp tục nha , tôi quyết định khởi công board cho nguồn trước ( vì có suy nghĩ : cả ngàn vôn mà nguồn không vững , nó chạm là đời mình tèo ) - Làm xong board thì mới quyết định vị trí đố gỗ phụ bên trong ( đỡ sức nặng của OPT và nguồn lên tấm inox 1mm mong manh ) - Quyết định vị trí của các lỗ cho biến trở chỉnh hum và chỉnh bias ( vì phải tránh vị trí của tụ lọc nguồn ) - Board mạch này thiết kế hoàn toàn cho các B+ và B- ( không có đốt tim ) - Linh kiện loại dễ tìm , mỗi board bao gồm : + 8 con diod dỡ máy , 500 đồng /con + 8 con điện trở xã tụ 220K ohm + Tụ lọc đầu cho B+ là 2 tụ 220uF/400V SIEMENS mắc nối tiếp ( # 110uF ); qua choke 4H ; 2 tụ lọc 470uF/450V MARCON nối tiếp ( # 235uF ) + Tụ lọc đầu cho B++ là 5 tụ 100uF/450V TEAPO mắc nối tiếp ( #50uF ); qua choke ( tận dụng của Music Angel ); 2 tụ lọc 330uF/450V NICHICON nối tiếp ( #175uF ) + Từ B++ qua 3 điện trở 330K ohm song song ( # 110 K ohm ), đến tụ lọc 100uF/450V TEAPO -> B+++ cho đèn pre + điện AC 140V sau khi qua 1 diod sẽ qua tụ 47uF/400V, qua điện trở 3.9 K ohm, đến tụ lọc 150uF/400V S+M -> vào biến trở .

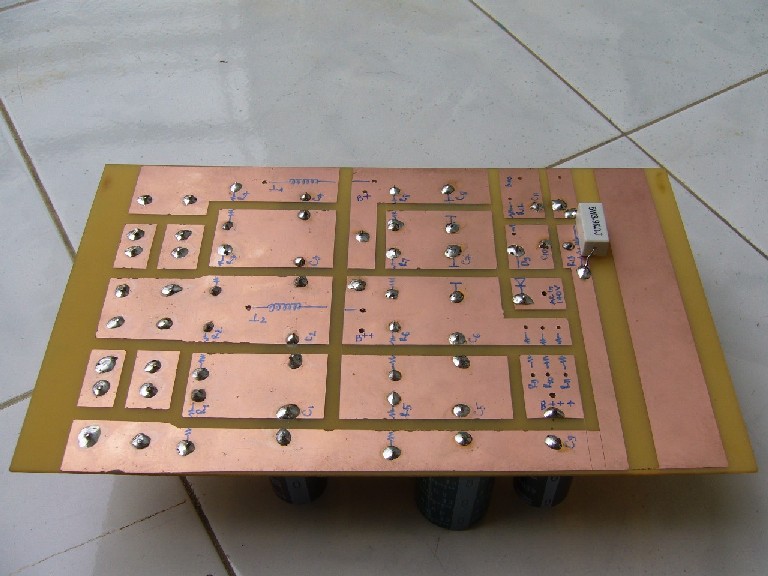

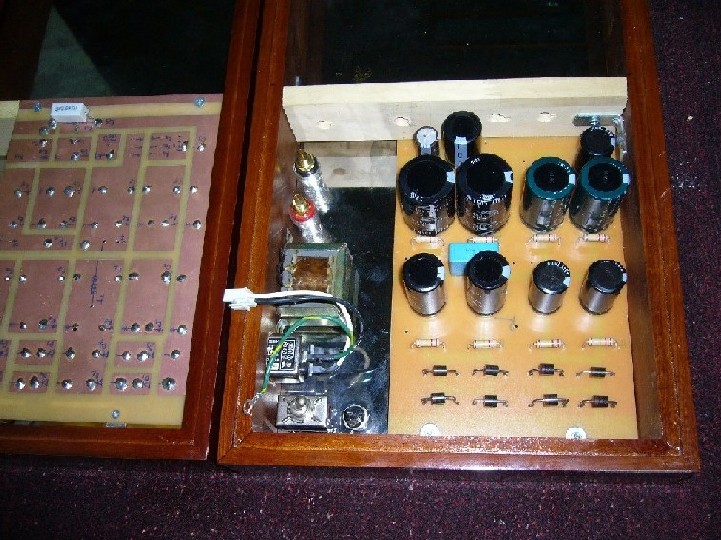

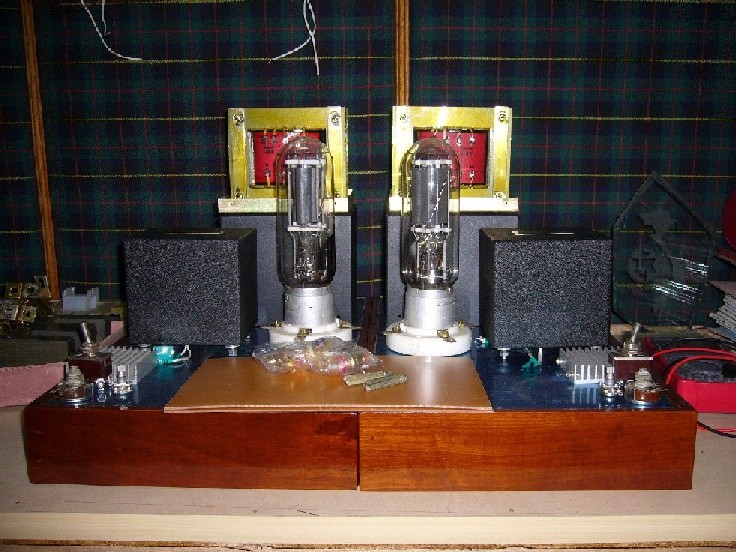

Để giảm nhiễu tối đa, tôi đã dùng 4 con tụ ERO 0.1uF/400V để kèm với 4 tụ lọc tầng đầu. Riêng phần B+ gắn thêm 1 con 0.15uF/1000V . Mặt kia của linh board ( mặt đồng ) , sau khi hàn xong linh kiện và khoan lỗ chừa sẵn tôi đều ghi chú bằng bút lông rõ ràng ( để thuận tiện cho quá trình mod sau này ) Xong xuôi, gắn vào chassi để đo vị trí đố gỗ và lại chụp hình và ngắm. Công nhận trong quá trình làm ........... đã thiệt .
Đã thì đã chứ cũng phải nhớ lại những ngày làm mạch in . Mua 2 tấm mạch in ở Nhật tảo ( hình như là 15.000/tấm ), sau đó dùng decal trong dán lên. Đo vẽ từng linh kiện và dùng dao rọc giấy rọc bỏ những phần không dùng ( chính là những rãnh cách điện ) , đem đi ngâm nước hóa chất ; chờ cho ăn mòn xong, lau khô và dùng mũi khoan 1.5mm khoan ta71t cả các chân tụ, trở, diod ...

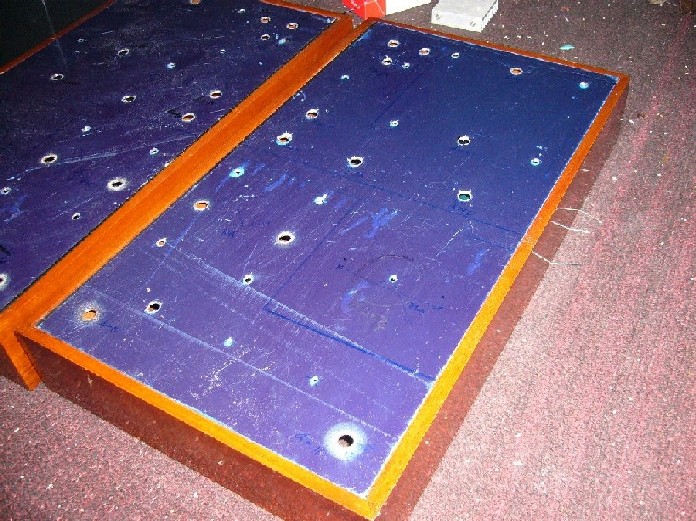

Để thiết kế cho mạch B- bias, tôi đã tính như sau : Biến áp cho ra nguồn 140VAC , nắn qua một con diod RU-4C đấu ngược thì sẽ lên khoảng >180V , đến tụ 100uF/400V, con trở 33K, tụ 47uF/400V -> biến trở 50K -> điện trở 100K -> mass Chân giữa biến trở nối với một con trở 100K -> đưa vào lưới . Nếu sơ đồ như trên thì khi vặn biến trở từ " Trường sơn đông qua trường sơn Tây " ta sẽ được B- biến thiên từ -100 đến - 150V . Thế là yên tâm đo đạc và khoan lỗ trên tấm inox : Các lỗ nhỏ mà nhà có khoan như 4mm,6mm ( ốc vít ) ,8mm,10mm ( lỗ luồn dây, cọc tín hiệu ) thì tự lực . Các lỗ lớn như 12mm ( cầu chì, công tắc ) và 28mm,54mm ( lỗ chân đèn ) thì phải nhờ bạn TeaBlue

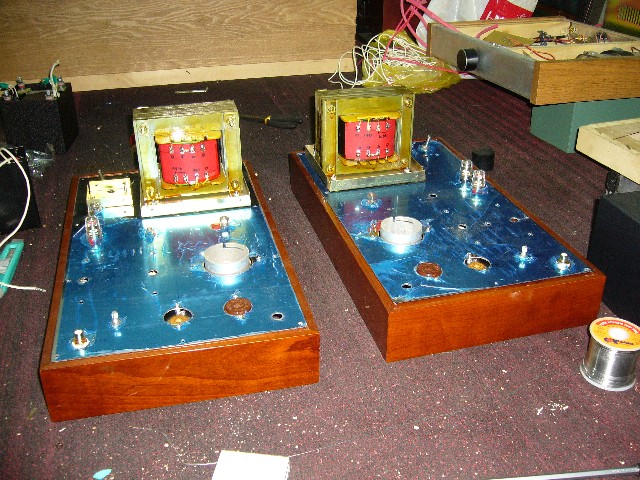

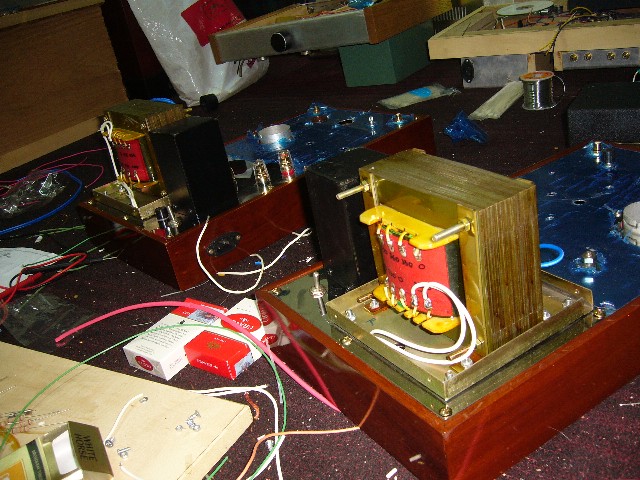

Công việc trước tiên là đưa biến áp nguồn vào vị trí và bắt vít thật chặt. Sau đó tiến hành gắn các linh kiện : công tắc , cầu chì, gá đỡ choke , cọc loa và cọc tín hiệu, volume , các chân đèn, biến trở chỉnh hum và chỉnh B- bias . Phần chassi gỗ thì dùng khoan 3mm khoan định hình , sau đó dùng cưa lọng cưa cho vừa lỗ để gắn ổ cắm nguồn ; công việc kế tiếp là dùng dũa dũa cho vuông thành sắc cạnh . Gắn ổ cắm ( nguồn của PC mua ngoài chợ 2.000 đồng ) và bắt chặt bằng 2 con vít .
Tiếp ha ! Thế là bắt đầu thi công phần dây nối từ ổ cắm nguồn vào công tắc, cầu chì và vào sơ cấp của biến áp . Chẳng nói chẳng rằng, tôi ra mua đoạn dây điện CADIVI 1.5mm2 về, cắt ra, hàn vào đầu 10V ( thật ra là 11 vôn ) , đầu còn lại thì hàn vào 2 chân F của đế đèn 845. Cắm điện , lấy đồng hồ đo thì 10.8V , hơi cao . Do chuẩn bị sẵn nên tôi nối tiếp với 1 con trở 0.22 ohm ( 7W thì phải ), thế là em nó ngoan ngoãn về đúng 10V . Kế đến là thi công phần tín hiệu . Cắt 1 đoạn dây đồng làm dây mass , tín hiệu vào đi bằng dây bạc nối từ cọc input với volume ( loại này đểu 5.000/cái ). Dây tín hiệu đi từ volume vào lưới của đèn 6DJ8 cũng chơi dây bạc luôn . Vợ gọi, thôi phải dừng tay đi ngủ , mai làm tiếp . Đương nhiên là không quên gắn mấy cái đèn, chụp vội cái nắp biến áp , vít cái nắp chụp cuộn choke và làm tấm hình .

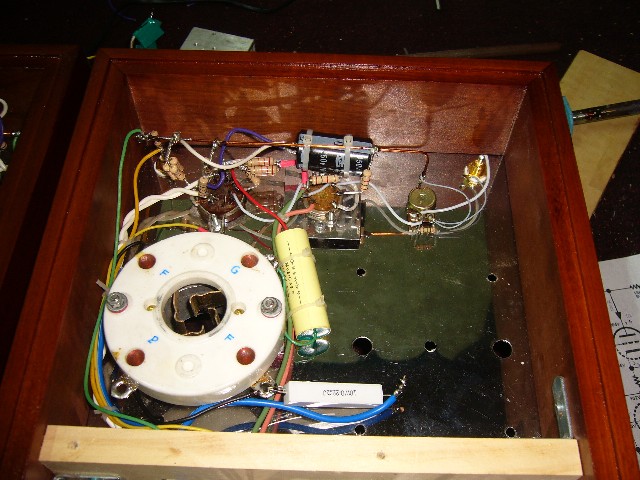

Tối hôm sau, cơm nước xong tôi lại tiếp tục , Tôi chợt nghĩ , tại sao không cho con trở lưới 1M ohm thoát mass nằm trên volume luôn, thế là tôi dùng 2 ống nhựa nhỏ , bọc 2 đầu con trở và hàn nó dính vô cái volume luôn. Vẫn như mọi lần, tôi luôn làm lần theo mạch từ đầu vào đến phần ra cho đỡ nhầm lẫn. Kế đến là mấy con trở 1K ohm SRPP, con trở 100 ohm giữa lưới 2 và anod của đèn drive . Thi công luôn dây đốt tim AC 6.3V của 2 đèn và hàn luôn trạm 2 con trở 100 ohm ( chống hum cho 6.3V AC ) và hàn dây dẫn đốt tim 6.3V luôn . Có một sai lầm là con trở Kathode của EL34 2.2 K ohm ( 10W theo yêu cầu ) lại bị tôi thế bằng 3 con 6.8 K ohm mắc song song . Vì nó đã bị cháy ngay bài hát thứ nhất khi chạy test . Thấy cái đế đèn 845 xinh xinh tôi vớ cây bút ghi luôn vị trí chân F,G,P cho sau này đỡ nhầm .

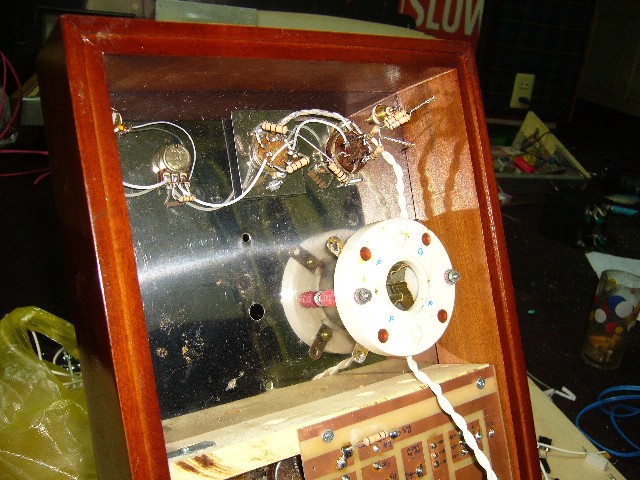

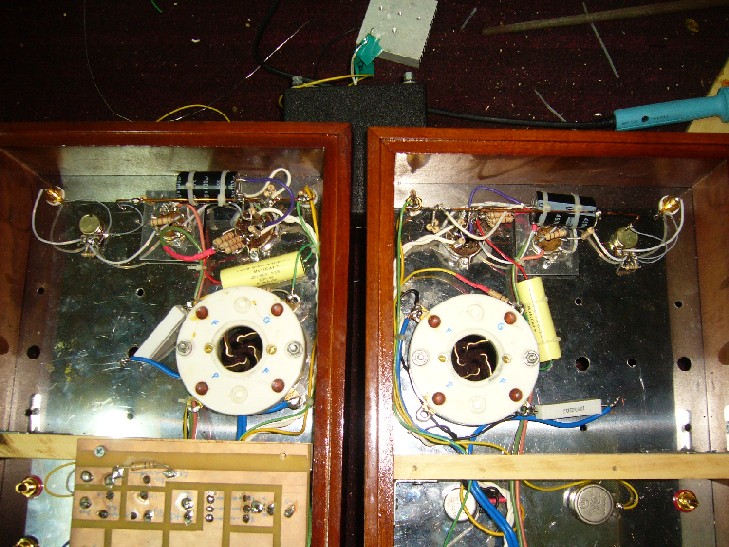

Sau khi chuẩn bị xong những phần phía sát dưới chassi, tôi tiếp tục - Đưa thanh đồng làm mass vào vị trí, hàn mấy chân con trở để giữ vị trí. Hàn nối mass volume với thanh đồng . - Tụ thoát cathode EL34 dùng tạm 100uF/450V TEAPO ( vì chưa tìm được tụ nào tốt hơn - có lẽ sau này dùng SIEMENS ) - Nối các dây dùng làm B+++ ( cam ) ,B++( xanh chuối ) - Gắn tụ nối tầng HOVLAND Musicap 0.33uF/600V, hàn dây biến trở 150ohm vào chân F của đế đèn 845. Dùng dây rút bó tạm lại nhìn cho đỡ rối .
Tôi dùng một cái tín hiệu để làm chỗ đo điện áp cathode đèn 845 . Chân của nó tôi nối một con điện trở 10 ohm , đầu kia nối với thanh đồng làm mass. Việc tiếp theo là dùng sợi dây ( màu vàng ) nối điểm đo đó với chân giữa của biến trở chỉnh hum . Một sợi màu vàng khác nối điểm giữa biến trở chỉnh bias B- với lưới đèn qua điện trở 100K. Dùng 1 sợi dây màu xanh lá nối thanh mass với mass của board nguồn. Làm mono block có cái vui là : khi làm đặt 2 cái cạnh nhau xem nó có match-pair không ( cái nào thiếu hay thừa biết liền ) :lol: :lol:

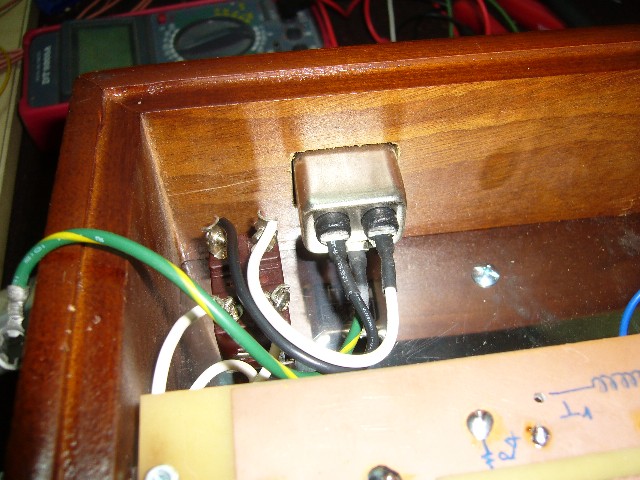

Xong phần line rồi, quay trở về phần nguồn . Ảnh dưới là cụm power input, công tắc, cầu chì. Ổ cắm thì 2.000 đ , công tắc thì khoảng 10.000 đ còn ổ cầu chì thì ... được tặng . chỉ việc mua con cầu chì 2-3A là OK .
Và đây là phần nguồn AC cho đốt tim và B- Cuộn 10V thực chất là 2 cuộn 5V đấu lại . ( trong trường hợp xấu thì có thể dủng cho mục đích khác như 1 cuộn 5V cho đèn nắn , cuộn còn lại nắn để đốt tim đèn khác )
Bạn Thanhtruc sao không dùng chữ " Nhờ " mà lại dùng chữ " Cậy " ! :cry: Tiếp ha ! Công việc tiếp theo là đấu 2 cuộn ra AC vào cầu diod nắn , là có cao áp cho toàn bộ chiếc Amp . Không biết có vấn đế gì xảy ra không ?
Cắm thử 2 cây đèn đầu , cho đốt tim xem thử bây giờ còn bao nhiêu vôn. Không xi-nhê gì . chắc là do chưa có tải của 845 nên nó vẫn 6.5 V .
Cắm thêm 845 và cho đốt tim thì điện áp các cuộc AC cho đốt tim cũng như cũ, chắc phải có B+ thì nó mới tụt theo .......... dự đoán .

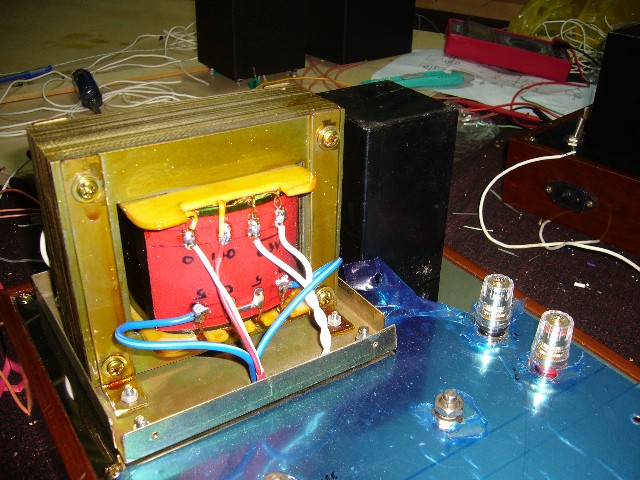

Thế là yên tâm chuẩn bị cho cao áp. Lật ngữa cái OPT Music Angel ra , cắt ngắn các đầu dây nối, hàn vào dây với màu cắc khác nhau để phân biệt : P và B , O ohm - 4 ohm - 8 ohm. Xong xuôi thì lấy dây teo bọc lại và hơ nhiệt cho nó ôm chặt ( để tránh cọ quẹt với cái lỗ của chassi ).
Vậy là cũng hòm hòm xong , Như đã đề cập, sau khi đưa hệ thống vô test , ngay bài đầu tiên thì có .......... 1 làn khói trắng. tèn ten , trở cháy đen thui, hóa ra vì nhiệt tình quá nên điện trở cathode cho EL34 tính thiếu công suất quá . Buồn, chụp hình và đi ngủ , Chủ nhật này ra Nhật tảo lùng điện trở thay thế thôi .
