Em có dự định lắp 1 em rề đèn điện tử xuất âm bằng biến áp để kết duyên cùng chàng 6C33C SE em mới hoàn thành nhưng chưa biết dùng mạch gì đây các bác ạ. Em cũng xin nói qua là biến áp xuất âm của em là loại quân sự thôi, thấy các bác nói rằng nghe không hay. Nhưng không sao, tập rượt là chính thôi mà. Còn chàng 6C33C SE em DIY đến 90% kể cả việc quấn biến áp nguồn và biến áp xuất âm, chỉ trừ vỏ máy và chụp biến áp là thuê ngoài thôi. Khi nó cất tiếng khóc chào đời vui lắm các bác ạ vì đây là công trình đầu tay lắp ampli bằng bóng đèn, hơn nữa lắp xong chạy ngay không bị ù xì tẹo nào kể cả vặn núm volume lên vị trí max lại càng sướng các bác ạ. Em nghe 1 lúc 2 đĩa liền, có 1 cảm giác rất khác mà ampli bán dẫn không mang lại được, cũng có thể đó chỉ là cảm giác mang lại thôi nhưng vẫn khoái. Các bác tư vấn cho em nhé! Em còn dự định lắp nhiều mạch lắm, xin các tư vấn dần theo kiểu mưa dầm thấm lâu vì em không phải dân điện tử.
Hi, các cao thủ đi lo chuyện triển lãm hết rồi, ở đây còn mỗi em với bác, thôi thì có gì làm nấy nhé :
Cục OPT còi của em: Made in USA, for ARMY Rin=5000 ohms Rout=2x600 ohm (3 đầu ra) f=150---15000 Hz Em thấy cái mạch thứ nhất của bác Viagraless cung cấp có vẻ đơn giản đó nhưng cục OPT của em không có trở kháng phù hợp. Cái mạch thứ 2 của Audio Note phức tạp hơn nhưng không biết có bác nào đã lắp này chưa? Cho em ý kiến nhé nếu không em sẽ chơi ngay mạch đó. Em bị ảnh hưởng từ cái vụ lắp thành công đứa con tinh thần tubeampli 6C33C nên đang máu đây.
Bác Loa_rach kiểm tra lại xem có thông tin gì thêm về chịu dòng DC ở cuộn sơ cấp không ? Dải tần như vậy là dùng ngon rồi đấy.
He he, cái mạch 1 ấy bác chặp đôi 2 cái đèn lại là thành R load 5KOhm thôi mà. đằng nào chả phải dùng mỗi kênh 1 đèn. Thân mến.
Nhân đây cho em ké tí, em có cặp OPT 2.5K : 600Ohm có thể dùng lắp Pre với đèn gì được bác VIA ơi. 6sn7, 6dj8.6sf5...
@ bác Vigro: Về dòng DC ở cuộn sơ cấp em không nhớ, để về nhà em tra lại. @ bác Via: Ô, có thế mà em không nghĩ ra, đầu đất quá. Để về em lắp thử, có gì thỉnh giáo các bác sau! Cảm ơn các bác đã nhiệt tình giúp em.

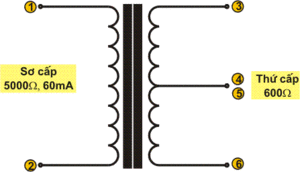

Dòng cuộn sơ cấp DCA=60mA bác Virgo ạ! Nhân đây cho em hỏi có thể từ cục OPT của em có thể đấu nối ngõ ra balance được không và đấu như thế nào? Đây là sơ đồ của em nó:
Bác Loa_rach chơi đèn VT45 đi, hay cực kỳ luôn đó. Theo sơ đồ trên thì OPT đã có đầu ra là balance rồi tuy nhiên trở kháng ra hơi cao ( 1200Ohms). Với 1 đoạn dây 1m thì balance hay unbalance không có khác biệt gì đâu.
Thú thực với bác là em mới làm quen với thế giới bóng đèn rộng lớn và mênh mông này nên có biết nhiều đâu, em hỏi bác câu hỏi xxx ngơ này nhé: bác nói là Zout=1200 Ohms theo em hiểu là đấu vào 2 đầu 3-6, nhưng nếu e chỉ đấu vào 2 đầu 3-4 hoặc 4-5 thì trở kháng ra có là 600 ohms không? Em muốn chơi cả ngõ ra unbalance và balance là để "phòng khi" sau này lại nổi hứng lắp 1 em ampli có ngõ vào balance thì thuận tiện và mang tính pro hơn. Thực tế em cũng chưa lắp 1 em ampli nào như thế, he he ... Còn đèn VT45 thì... em thử xem sao, nhưng trước mắt không có bóng đó, để em kiếm đã. Hiện tại em chỉ có bóng ECC81, ECC82, ECC85, ECC88, 12AT7, 6H8C, 6SN7. Theo bác em nên lắp đèn nào thì hợp lý nhất? :lol:
Bác có thể post công trình 6C33C của bác không ạ? Kể cả mạch điện. Tôi vào đây không lâu nên không biết ở đây ngừoi ta chơi 6C33C như thế nào? Ampli nghe thế nào bác? Công suất được bao nhiêu? thanks
Nếu 3-4 và 5-6 là 600 Ohm thì 3-6 sẽ là 2400 Ohm chứ? Vì trở kháng tỉ lệ với bình phương số vòng mà. 3-4 và 5-6 có số vòng như nhau nên 3-6 có số vòng gấp đôi 3-4 hoặc 5-6 nên trở kháng 3-6 bằng 4 lần trở kháng 3-4 hay 5-6
Theo cảm nhận của em thì thế này: - Về công suất: theo lý thuyết khoảng 15W nhưng em thấy nghe to lắm, có vẻ to hơn ampli bán dẫn có cùng mức công suất (theo "Tạp chí nghe nhìn") - Về chất âm: Thấy... khác bán dẫn lắm, âm trung nổi nên trường âm rộng, âm cao có vẻ hơi rối (chắc tại cục OPT tự quấn lấy) , âm trầm mạnh (riêng cái này thì giống bán dẫn). Đặc biệt chất âm hơi khề khà, ca sỹ hát có vẻ già trước tuổi nghe sướng lắm. - Em chưa chụp được ảnh của em 6C33C. Em sẽ đưa lên sau. - Mạch điện: Em lắp theo mạch dưới đây.
Bình phương số vòng hay trở kháng thuần hả bác ?, em đang lắp pre ultrapath theo mạch 6j5 của Jack Elliano, OPT UTC không rõ thông số ,chỉ đo được 2 cuộn dây có trở kháng thuần là 2,4k ; 270 Ohm có điểm giữa. Em lắp đại không biết ra sao.
Sao không download được nhỉ? Tôi cũng mới lắp 6C33C nên rất muốn nghe thử sản phẩm của bác để so sánh, học tập. Thân
Em làm thử rồi bác à, Dùng được đấy chứ nó là Pre 2.5K - Se 600Ohm. Em dùng thử mạch 6sn7 - 6c4c nên độ lợi lớn quá Đang nhờ các cao thủ chỉ bảo thêm, có nên dùng tầng đầu 6sn7 không hay chỉ dùng 6c46 không thôi ?
Mạch điện của bác hinh như vẽ bằng ORCAD, như thế bác cũng là phải là dân EE mới đúng chứ! Tôi cũng đang dự tính làm 1 cái ampli 6C33C dùng 1 mạch thật simple như bác, dùng 1 bóng 6SN7 hoặc 6H8C NOS cho tầng input và driver. Trong mạch của bác làm tôi nhận xét là hình như vì muốn tầng input nối "direct couple" với tầng driver nên "plate current" hơi thấp (tôi tính ra chỉ khoãng 2mA) và plate votage củng quá thấp và plate voltage cũng quá thấp luôn (khoãng 86V. Không biết tôi tính có đúng hay không). Cai lợi là bác không phải dùng "couple cap" nhưng cái hại là tầng input của bác chạy sát vùng "non-linear" vủa 6SN7 và hậu quả distortion sẽ cao. Có phải như thế mà bác có cãm giác là nghe như ca sĩ già trước tuổi? Để đạc được 15W RMS, 6C33C cần có khoảng 160V peak to peak (80V peak) signal swing driving. Bác có 380V supply cho tầng driver thì thật lý tưỡng. Nếu bác mod mạch điện lại 1 chút không chừng sẽ nghe hay hơn nhiều. Tôi quấn sai biến áp nguồn nên khong có điện thế giống bác, nếu không tôi sẽ làm thử trước.
@ bác tta60: em upload dùng Acrobat để đọc. Em xin post lại. Mạch em lắp gần giống mạch này nhưng không dùng hồi tiếp, bỏ điện trở 47W tại cathode của V1. Đèn em thay 6J5 bằng 6H8C của anh Hai. Điện trở Cathode của 6C33C dùng 22W/10W. Điện áp của em không giống như sơ đồ trên (điện áp 1 chiều). @ bác NoBG: Bác nói đúng rồi đấy: điện áp 6C33C là 160VDC, điện áp tầng driver là 390V (đã đo trực tiếp). Em cũng là dân EE nhưng không phải là dân EE như bác nói ( em là dân Electricial Engineer) nên không hiểu mấy về điện tử. Như các bác nói ca sỹ hát nghe "già" trước tuổi là hiện tượng méo hài. Vậy bác NoBG cho em hỏi có phải do em bỏ hồi tiếp từ OPT về tầng đầu nên mới có hiện "già" hay còn lý do gì khác nữa. Từ sơ đồ em post bác cho em nhận xét nhé. Thật ra em chỉ biết cầm mỏ hàn, quấn dây, gia công, đóng nắp và ... đóng điện chứ có biết tính toán gì đâu? Kính bác 1 ly!
