Thôi, xài tạm cái này vậy. Sơ đồ trên đã bỏ hồi tiếp, điện trờ 47ohm tại cathode đèn tầng đầu tiên là 1k, điện trở 8,2K thành 47K, điện trở 3,3K thành 22K, bỏ 1 tầng lọc nguồn B2+ thay bằng điện trở 10K, bias kiểu điều chỉnh (dùng biến trở), điện trở 270ohm/15W thay bằng 22ohm/10W. Điều chỉnh biến trở sao cho dòng qua 22ohm/10W khoảng 200mA.
Hic.. hic.. :cry: Chít em rùi các bác ơi!!! Em lắp mạch pre dùng OPT theo mạch thứ nhất của bác Via như ở hình đầu tiên nhưng nghe tiếng bass yếu xìu xìu mất hết cả khí thế. Mặt khác tiếng nhỏ lắm, vặn volume max lên mà nghe cứ như con dế nó kêu ấy. Em dùng 2 con ECC82 lắp song song mỗi con 1 kênh, điện trở thay bằng 1K. Vậy các bác có cách nào điều trị bệnh cho con pre của em không chứ cứ để thế này chắc là em phải từ bỏ đứa con tinh thần thứ 2 này mất thôi? Kính các bác!!!
Bạn đo áp trên ka-tốt xem được bao nhiêu vôn , chia cho điện trở 1K để xem dòng được bao nhiêu , qua 2 trị số đó biết là chọn điểm làm việc hợp lý chưa .
Tối qua em hoàn thành pre ultrapath, kết quả vượt ngoài sự mong đợi. Chất tiếng dầy chi tiết, nhất là không gian và âm hình. Em làm theo mạch dưới nhưng hiện đang chạy B+: 230v, dòng khoàng 10mA, tụ dầu 26mF, sẽ chỉnh lại B+250v dòng 5mA theo TCNN xem thế nào. http://www.electra-print.com/Ultrapath_lineamp.pdf
Vâng, để em về đo lại rồi đưa lên cho các bác tư vấn thêm. Thật ra em chưa biết cách tra đường đặc tính đâu (em không phải dân điện tử, chủ yếu làm theo thôi mà), có bác nào tư vấn giúp em không? Còn cả chọn điểm làm việc nữa, cái khoản này em mít đặc luôn. @ bác nvduybom: Em cũng có 2 quả tụ dầu 50mF to vật, chắc lắp mạch ultrapath cũng ổn đấy nhỉ?
Quá đẹp luôn đó bác !,nhưng cũng phải tùy đèn. Em nghe nói tụ dầu cao thì tiếng trầm tốt. Em thì gom góp chỉ có 26mF thôi .
Dù sao cũng chúc mừng bác nvduybom có sản phẩm ưng ý. Bác có lắp các linh kiện giống như trong sơ đồ đó không? OPT của bác dùng loại nào? Thông số của OPT ra sao? Bác cho em học hỏi với.
Em đo được dòng qua điện trở cathode là 14mA tương ứng với 14V điện áp. Theo các bác dòng đó có cần điều chỉnh gì không?
Hic..hic, em đâu dám, cũng chỉ ABC thôi Em chỉ giống mỗi cái bóng 6j5. OPT UTC không có tham số, chỉ đoán mò và làm liều. Cao áp 250-0-250 qua đèn nắn 6x4-> trở 500Ohm-> Choke 14H -> Trở 490 Ohm -> UTC -> ra đèn đúng 249 V. Trưa nay em mới về chỉnh lại chạy dòng 8mA. Chắc phải vài lần thử nữa rồi mới fix. Thân.

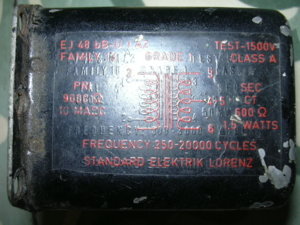

em đang có cục pri 9k-10mA sec 600 Ohm 1.5W freq 250-20K em sợ mất hết tiếng bass Liệu có dùng được không ạ ?
Theo tôi thì với đèn ECC82 điểm làm việc trên không hợp lý . Ug nên chọn khoảng 4-6 vôn thôi , dòng mỗi đèn khoảng 5-6 mA vậy 2 đèn song song là 10-12 mA . Với thực tế mạch trên bạn có thể giảm Rk xuống 470 Ohm và điều chỉnh lại cao áp là đẹp . Chúc có con rề hay .
Bác nào có UTC hoặc Triad transformer mà không có thông số thì Post seri của nó lên. Em có mấy cái cataloge của 2 loại này cũng tương đối đầy đủ. Em sẽ tra giúp cho chứ đừng lắp bừa. Một vài loại transformer của UTC và TRIAD dùng cho Audio hiện nay trên TG cũng không rẻ đâu. Làm liều mà hỏng thì phí quá.
Bác nào có UTC hoặc Triad transformer mà không có thông số thì Post seri của nó lên. Em có mấy cái cataloge của 2 loại này cũng tương đối đầy đủ. Em sẽ tra giúp cho chứ đừng lắp bừa. Một vài loại transformer của UTC và TRIAD dùng cho Audio hiện nay trên TG cũng không rẻ đâu. Làm liều mà hỏng thì phí quá.
utc * Các bác có cục biến áp MỸ nào không rõ thông số vào đây tra ra hết :lol: www.bunkerofdoom.com/xfm/index.html
Công ơi , thấy Duy và mọi người làm mà thèm quá ! Kiếm cho Dachue 1cặp ngon ngon với , gửi ra kèm với cặp xx đã đăng ký . Sẽ chuyển tiền vào ngay . Thân .
Báo cáo các bác, từ cái vụ lắp pre hôm nọ mà tiếng bass yếu xìu xìu bị vợ chê là "không đẳng cấp", em quyết tâm cải tiến cục rề đó, chẳng lẽ mình kém quá đến mức để vợ chê hay sao chứ!!! Vậy là em lắp thêm vào mạch đang dang dở theo sơ đồ dưới đây: Nói các bác thông cảm, em cứ gắp mỗi sơ đồ 1 ít vào nên nó mới thành món hổ lốn chẳng giống ai như thế, đừng cười em nhé. Khi em đóng điện vào công trình thì... ơ kìa! Tiếng trống tăng lên mấy hồi, nổi cả tiếng trống cái lẫn trống con nghe rõ mồn một, đặc biệt trung âm nổi nghe quá đã, tiếng ghi-ta cứ tưng tửng sướng lắm. Nhưng vẫn có 1 nhược điểm: hệ số khuếch đại lớn quá nên nhích núm volume 1 chút là méo, em đang tìm cách giảm đây. Các bác cho em ý kiến để cải tiến đứa con tinh thần của em nhé! Để hết giờ làm chiều nay về em mod tiếp.
Chúc mừng bác đã thành công. Ý bác ở trên em thấy chưa chắc lỗi tại mạch mà có khi tại chiết áp Volume của bác không phải loại Analog, nên khoảng biến thiên của nó không phù hợp với tai lắm.
Đúng đó bác Via ạ, chiết áp của em là 100k x 2 loại B chứ không phải là loại A. Để em thử thay con chiết áp loại A vào xem sao.
Sau 1 thời gian gián đoạn vì nhiều lý do khác nhau đến giừo em mới bắt đầu tiếp tục dự án rề dùng biến áp xuất âm của em. Hiện tại em đã tìm được mạch điện (gu-gờ trên net, mạch điện kiểu SRPP), tập hợp được các linh kiện sau: - Vỏ chassi: làm bằng gỗ 100%, đánh vecni màu vàng, thuê thợ - Biến thế nguồn 1 chiếc: tự quấn - Choke 10H 1 chiếc: mua đồ cũ - Biến áp xuất âm quân sự 1 đôi: mua đồ cũ - Đèn van 6X4: Sylvania-USA - Đèn ECC81 Tungsram: 1 đôi - Đế đèn - Chiết áp kép 100K log ... Nói chung là đủ, chỉ thiếu mấy đôi ổ giắc cắm hoa sen nữa. Dự định sẽ tiến hành trong 1vài ngày tới, thời gian hoàn thành trong vài ngày. Em sẽ post lên sơ đồ mạch điện và sơ đồ bố trí các linh kiện trên chassi, các bác cho em ý kiến nhé! Mạch điện:
Em hơi thắc mắc 1 chút. - mạch SRPP đã cho trở kháng ra Zout ~ 600 Ohms rồi vậy còn cho qua OPT làm gì cho nó thêm phức tạp ??? - OPT 5K/600 của bác là loại gì, đáp tần có tốt không? Nếu chất lượng OPT không tốt thì sẽ làm giảm chất lượng đi đáng kể. Chúc bác thành công.
