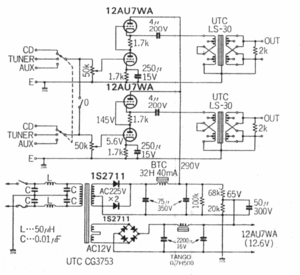

OPT của em loại gì đó của Mỹ (em không nhớ được), đáp tần 150-15.000Hz. Với OPT của em đã thử mạch dùng OPT làm tải anode đủ mọi cách mà tiếng bass cứ yếu xìu. Tình cờ google trên net tìm được sơ đồ mạch điện như sau, sau khi lắp thử và hàn hàn tháo tháo em được sơ đồ như trên, khi nghe thử thì thấy tiếng cứ mồng mộc nghe sương sướng, bass thì rộng và xuống được sâu, treble lên cao, tiếng nghe dịu và êm hơn và thế là em dùng luôn mạch này. Em vẫn biết mạch SRPP có Zout khoảng 600Ohm nhưng em muốn sử dụng đôi biến áp đó lắp lên cho nó hoành tráng, hơn nữa khi nghe em thấy mồng mộc nên chơi luôn. Nhược điểm là gain hơi thấp.
---- Mạch điện này là kinh điển rùi đó ráp quá tốt. Tôi xin có 1 ý kiến nhỏ thế này : Ecc81 có MU khoảng 60 lần gì đó như vậy tính toán hệ thống pre sẽ như sau: Giả sử tín hiệu đầu vào lưới tiêu chuẩn là 2Vol ---> khuếch đại 60 lần tín hiệu ra ờ điểm giữa mạch SRPP sẽ là 120 vol. Biến thế có tỷ lệ ~ 6 lần Như vậy Ura cuả Pre sẽ là 120Vol/6~ 20 Vol điện áp này là lớn so với rất nhiều đầu vào power hiện hành. Nếu sử dụng chiết áp lọai tuyến tính B ở đầu ra thì bạn sẽ chỉ hơi nhích một chút là tiếng kêu to khủng khiếp. Để tránh tín hiệu quá lớn bạn có thể sử dụng chiết áp logarit hoặc hay nhất là thay sang lọai đèn có hệ số khuếch đại vừa đủ khoảng 20 lần như ECC82, 12AU7, 6SN7, 6j5... cho vị trí này. @ Lưu ý trở kháng ra thấp nhất cuả mạch chỉ nhỏ được bằng RA của đèn thôi nhé. Cách nối biến thế vaò mạch như vậy khoai tây gọi là Parafeed or DC coupled và hay được sử dụng trong các đường line connect. Chúc vui.
Em đang sử dụng chiết áp loại A vặn nghe tạch tạch có 30 nấc (hình như dùng điện trở rời để phân áp, em không mở ra được để xem do chiết áp bịt kín hết. Không biết biến áp của em tỷ số như thế nào chứ em thấy nếu dùng ECC82 tín hiệu ra hơi nhỏ nên em dùng ECC81.
Theo em thì có lẽ cái OPT của bác nó không chịu dòng một chiều vì thế khi bác gắn tải Anode thì có dòng 1 chiều đi qua nó bị bẵo hòa làm giảm cảm kháng vì thế làm mất tiếng trầm. Sau khi bác đổi qua mạch SRPP trên thì do có cái tụ xuất ra OPT nên sẽ không có điện/dòng một chiều qua cái OPT và lúc này thì cái OPT mới làm việc đúng chức năng của nó. Trên chỉ là nhận xét riêng của em. Dzê em có thể sai !!!
Cái OPT của em hơi cũ rồi bị mờ mất chữ nên chỉ thấy phía sau ghi là 0mA, chữ phía trước không trông thấy do bị 1 vết keo dính vào (thế mới đau chứ, đúng cái mình cần mà lại bị mất!), mà chẳng biết phía trước có chữ hay không nữa, không chừng dòng DC là 0mA cũng nên! :lol:
Các cao thủ cho em hỏi: Mạch PRE (6SN7) như sơ đồ dưới có lắp với OPT thông số sơ cấp 5K-40ma; thứ cấp 600R-55ma không ạ? Thanks các cụ!

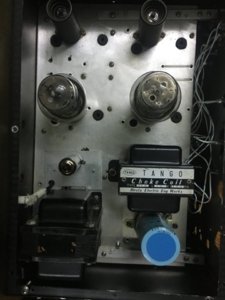

Kính chào các bác Em cũng vừa táy máy thử DIY một pre amplifier, sử dụng 2 tầng bóng, tầng đầu em xài bong 12AU7( theo mạch SRPP), tầng thứ 2 em dùng bóng ML6, xuất âm xài biến áp xuất âm quân sự( 100-5000cyc, max. 35mA DC), dây dẫn bên trong đi bằng dây đồng mạ bạc( mua ở chợ Nhật Tảo), sau mấy ngày thi công, sau khi gắng thử vào bộ dàn thì cảm nhận ban đầu hơi hụt hẫn, pre có trường âm rộng, dãi trung và cao rất tốt, tuy nhiên, tiếng bass thật thảm hại ( đi đâu hết trơn), em post bài này lên nhằm mục đích nhờ sự chỉ dẫn của các cao thủ sao cho tiếng bass được cải thiện tốt hơn, mạch em xài về nguyên tắc kết hợp mạch SRPP và Ultrapath( xem hình đính kèm)
Nguyên nhân là do dòng em tô đậm ở trên. Xin bác show hình cặp biến áp Bác cũng có thể chuyển sang dùng mạch Parafeed để tăng cường giải trầm. Nguyên lý mạch như sau Chúc bác hoàn thiện mạch Pre. Bữa nào cafe nhé
Sơ đồ này vị trí tụ 32μF mắc thế là đúng ,nguyenha7940 nói không đúng chắc vì không hiểu mạch Ultrapath như thế nào, chính vị trí tụ 32μF lắp ở vị trí như sơ đồ là mạch Ultrapath đấy. Theo sơ đồ thì đèn ML6 không chạy được vì thiếu một điện trở nối từ lưới xuống đất, pre nhiều tầng thế này thì gain quá lớn. Tiếng Bass không được như ý do biến áp xuất 5KΩ/600Ω có đáp tuyến không được như mong muốn ( biến áp quân sự dải thông rất kém 100Hz đến 5000Hz). Các biến áp nối tầng dùng trong quân sự có lắp đủ kiểu đến Tết cũng không nghe được đâu vì dải thông tần số không dùng cho nghe nhạc, nó sinh ra chỉ dùng cho việc alô…alô thôi (Vì toàn 100-5000 Hz).
Đúng là băng thông của cục biến áp này quá tệ (100Hz - 5Khz) Bác dùng tầng đầu chạy SRPP của mạch pre này là đủ chơi "tới bến" rồi
Giữa tầng 12au7 vào lưới ML6 có cái volume 45kOhm bác àh Kiểu này chắc phải dùng opt Tango Np8 hay NP 126 quá( em có 2 cặp opt đó nhưng con np126 dành cho dự án Pre ưe310A sắp đến). NP8 thì sao bác nhỉ?
Tại vì cái pre này em mua ở Nhật về các tầng bóng nó vậy bác My àh. Mua về ko nghe được tức quá nên quyết “modify” vaf “ upgrade” luôn
Chắc cụ cumgar vẽ thiếu: - Tầng đầu thiếu con Rload giá trị từ 200k-500k nên tầng đầu đang chạy mu follower không phải SRPP. - Tầng sau thiếu con tụ passby cho Rk của bóng tầng sau để giảm noise. Nhưng cho dù có đưa về đúng ý đồ thiết kế điểm dở của mạch mod là gain lớn và chất âm phụ thuộc vào con tụ 32uf và cục b.a OP phải ngon( 20-20khz) và nguồn đòi hỏi phải làm kỹ. Em nghĩ mạch gốc diy Nhật làm theo kiểu: SRPP + Cathode follower Lý do: kết hợp thế mạnh SRPP gain cao + tầng CF hạ tổng trở, lấy gain dòng lái b.a và noise cho SRPP. Khi đó Zout của toàn mạch khoảng 1k dùng b.a 3:1/5k đáp tần của b.a mở rộng gấp 3 xuống được tầm 35hz, noise cũng giảm tương ứng còn 1/3. Gain còn tầm x6.
Thank bác, con ML6 này em thấy ít người chơi quá, nhưng giờ bỏ đi thì modify cũng nhiều, thôi thì cứ làm thử xem sao. nếu điện áp vào khoảng 170V thì sao hả bác?
