DIY âm ly đèn, BD, Pre đèn, BD, DAC... Em đã làm. Giờ muốn làm một cái radio đèn nghe tin tức, thời sự... Cho đủ bộ đèn. Khổ nỗi, em chưa biết gì về món này. Search google thì khó hiểu quá. Lên đây nhờ các bác có kiến thức về món này cho em xin mạch nào thật đơn giản, dễ hiểu, dễ làm, có hướng dẫn cụ thể thì tốt quá ah. Yêu cầu của Em là thu sóng SW và FM cho ra tín hiệu max tầm 1VAC để đồng bộ với Pre hoặc âm ly. Đèn thì em có cả 3 cực, 5 cực, 3 cực DTH bút chì. Rất mong nhận được sự giúp đỡ. Xin chân thành cảm ơn!
Em cũng muốn nghiên cứu món này nhưng với tiêu chí ghép với pre rồi ra power ra loa chứ kg phải radio tích hợp Thân chào!
Máy radio thu sóng trung mw, ngắn sw có nguyên lý hđ khác hẳn với sóng cực ngắn fm do nguyên tắc điều chế tín hiệu âm tần lên sóng mang khác nhau. Nếu Long kiếm được cái tụ xoay hai ngăn của radio cũ thì có thể chơi mạch radio đổi tần thu sóng mw, sw... chơi món này cũng khá thú vị đấy. Ôi một thời hs cấp III của mình P\S: Lời khuyên đây, chịu khó lượn mấy chỗ lạc xong ve chai, kiém cái chassis có hệ thống cơ khí phần dò sóng của một cái radio cũ nào còn tốt về dùng lại được là đỡ cực nhất. Mạch và đèn thì dễ xử hơn nhiều.
Cụ phải chế cơ à, em toàn bám càng ông chú mua đ ạ n han rỉ về rã thuốc... chỉ bằng một đoạn ống cổ phuốc xe thống nhất gãy, may mà tới giờ chưa bị "nổ" phát nào. Hai cụ pha chế bằng phương pháp gì mà ùm rồi è ...tùm lum vậy :lol:
Chết Em rồi. Hôm trước rã cái đầu câm Yamaha có hệ thống radio mà quẳng đâu mất rồi. Chắc lại ve chai tìm vậy. Phen này em quyết DIY một máy thu radio dùng đèn điện tử cho thoả ước mong
Bông gòn + axit nitric thôi mà kụ , may mà lật sách trang sau ló bẩu d.dịch í rất nhạy kể cả rung lắc nên ... thôi :mrgreen:
Hôm trước em có nghe thấy bác Huy nói với bác Tuấn Trần Phú về vụ radio, chắc chắn bác Huy là cao thủ rồi, Em sẽ hỏi mới được
Vụ lắp radio để nghe là một vẫn đề không đơn giản, không phải đơn thuần như lắp ampli (chỉ đơn thuần khuếch đại dòng điện âm tần). 1. Vấn đề thứ nhất là thu sóng Radio - cái này đơn giản gồm cuộn cảm cộng hưởng có thế thay đổi được (dùng tụ xoay biến đổi). 2. Vấn đề đổi tần: dùng một đèn 3-7 cực cũng không khó lắm. 3. Khuếch đại trung tần: đơn giản dùng đèn, tuy nhiên bác phải cuốn "biến áp trung tần" nếu không có máy đo thì đây là một vấn đề khó với các bác chưa qua lí thuyết điện tử, hoặc chưa có kinh nghiệm làm việc trong lĩnh vực "trung, cao tần". Bởi ở đây bác phải ráp phần cao, trung tần cho máy thu đổi tần. Nếu để nghe các sóng AM, SW thì các bộ đổi tần, biến áp trung tần là loại điều biên (tín hiệu điều chế biên độ) và tách sóng biên độ để có tín hiệu âm tần đưa sang Powe. Còn vói việc thu sóng radio FM thì bác phải lắp phần cao tần, đổi tần trung tần và tách sóng theo mạch điều tần. Giữa điều biên và điều tần hoàn toàn khác nhau. Để thu tín hiệu điều biên và tín hiệu điều tần bác phải lắp một máy thu hỗn hợp, ngoài ra để chuyển băng sóng trung, ngắn bác phải dùng một hệ thống chuyển mạch đồng bộ. Theo em:Tốt nhất là bác kiếm được một radio cũ, rồi sử dụng phần cao, trung tần, sửa chữa, mod lại cho phù hợp, đó mới là phương án khả thi. Còn làm mới hoàn toàn thì bác phải kiên nhẫn, ngoài ra phải có các cao thủ ở gần hướng dẫn thêm may ra mới thành công. Nếu bác ráp theo kiểu máy thu khuếch đại thẳng (MTKĐT) thì bên tai bác lúc nào cũng nghe được âm thanh hỗn loạn của nhiều đài phát, lúc ấy bác cũng sẽ phát điên lên chứ chẳng chơi, âm thanh ra loa lúc ấy như cái chợ...Vì máy thu KĐT có độ chọn lọc kém, độ nhạy kém, khi ấy bác muốn nghe một làn sóng nào đấy, nhưng ra loa lại là âm thanh của một đài khác mạnh hơn chèn, và các âm thanh của các đài khác lẫn vào nhí nhéo khó chịu.. Sơ qua một vài điểm như vậy để bác lường trước công việc nếu muốn bắt tay vào DIY radio, và cũng biết để khỏi chùn bước khi gặp khó khăn. Chúc bác sớm hoàn thành dự án.
Bác muốn lắp 1 cái radio đèn chơi , bác chưa có kinh nghiệm về món này mong muốn (SW sóng ngắn ,FM Điều chế tần số ) lắp cái radio đèn chạy cả hai loại băng tần này trung tần khác biệt (455khz và X Mhz) nên không hề khả thi cho người mới chơi món này, đó là chưa nói đến linh kiện rời tụ xoay (cv) các cuộn dao động ngoại sai , thu sóng v v bác có thể lắp AM hay SW thì khả thi hơn , hay lắp FM (frequency modelation)thu sóng thẵng nghe nhạc cho vui điều kiện nhà gần đài phát thì không khó . chứ tích hợp cả hai thì bác tháo nắp cái sansui 1000A xem phần radio thì biết liền :mrgreen: sơ đồ Radio amateur Handbook , mình còn lưu kho bác cần loại nào từ khó đến tài tử mình up bác xem.
Ấy, các cụ chớ lo xa, trình bác chủ thớt quay được opt cỡ vài chục kg thì mấy cái biến thế cao tần, trung tần nặng vài chục gam là muỗi. Máy đo cao tần nó cũng dễ tính hơn âm tần hí èn nhiều, đèn thì đúng là toàn xài những loại mà làng ta ai cho còn oánh thêm mấy phát chứ đừng nói là mua :lol: Lắp máy thu đổi tần mà kiếm được con tụ xoay kép có profile chế tạo đặc biệt cho đúng mạch và cái chuyển mạch vài tầng để đỏi băng sóng thì nhất quả đất Em lên cấu hình sẵn cho bác chủ: đèn đầu 7-3 cực(đổi tần-dao động nội), đèn nhị 5 cực cao tần(kđ trung tần), đèn tam tách sóng(ở sg xuống bà chiến có cả sọt, dở hơi mỗi cái là dek có đế :evil: ) bí qua k0 kiếm đâu ra thì chơi tạm diode muỗi, đèn 3-5 cực or 5 cực tuỳ biến (kđ âm tần-CS), đèn nắn cao áp cho đồng bộ và hí èn nữa thì kiếm thêm cái đèn mắt thần hiển thịcho nó đúng chất radio vin tẹc
Cảm ơn các bác đã quan tâm, em nghĩ lĩnh vực Radio này còn mới với nhiều anh em, em suy nghĩ và mạo muội mở topic cũng một phần là đánh thức các cao thủ đang ngủ say, cổ vũ động viên những DIY tay ngang như em muốn mở mang đầu óc. Có các bác ghé qua, chỉ dẫn nhiệt tình, nhất định em sẽ không phụ công Em nghĩ, vì khó quá nên trước mắt em sẽ năng đi ve chai hơn để kiếm một máy thu Radio để tận dụng phần angten và tụ xoay của nó. Có nó rồi thì mới triển khai dự án được Trong lúc còn sơ khai, mong các bác bóng bàn để đưa ra những phương án khả thi nhất ah. Em xin chân thành cảm ơn!
Theo phương án của bác thì cho em luôn cái sêma, bọn em trong này kiếm linh kiện và hoàn thành là nhanh nhất ah!

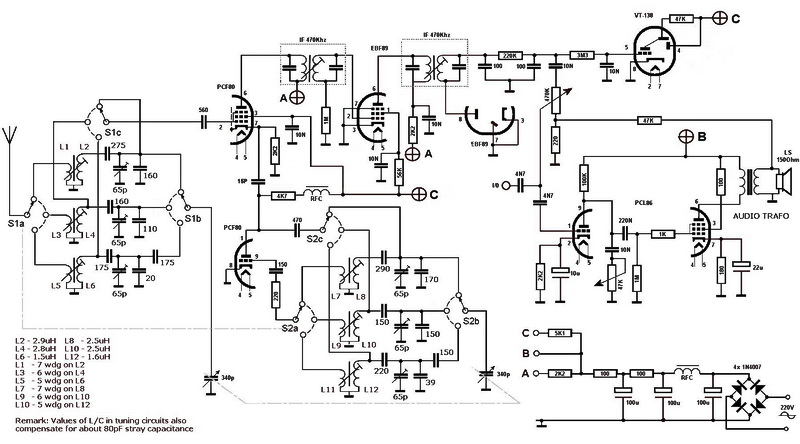

Bác Long xem thử sơ đồ này: http://www.hi-ho.ne.jp/ux-45/schmatic/Fm.GIF Tham khảo: http://www.hi-ho.ne.jp/ux-45/index.htm
Cụ làm món này cùng em nhé, có các cao thủ hướng dẫn nhiệt tình chắc chắn thành công Phải DIY một cái Radio đèn nghe tin tức, ca nhạc ... cho đậm chất cổ điển. Em đang cố nghiên cứu mạch của bác nonew, xin cảm ơn bác rất nhiều!
Bác @anhlongtran thích DIY cho vui món AM/FM , thiếu gì làm món radio này ới nhé , trước còn nhiều tg có cày món này cũng không DIY nỗi vụ trung tần và dao động ngoại sai , cũng còn 1 mớ bóng chạy pin 1s5 1r5 1t4 3s4 , sau nàyphải mua xác radio tourcorant đèn đồng nát về tháo CV , IF , OCS lắp mới thành công ,bây giờ lắp chơi cho vui , ngày xưa lắp để nghe đài xa đấy bác :mrgreen: Chúc bác thành công . lấy cảm hứng cày nhé :mrgreen:

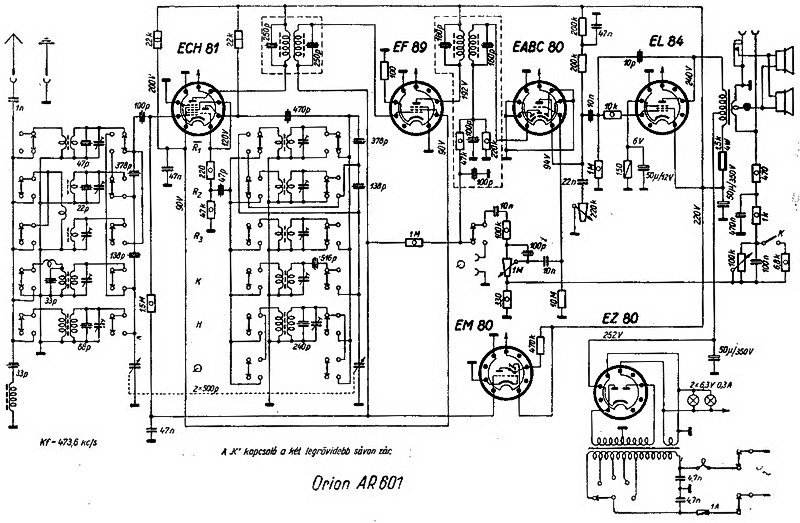

Đây mời bác ngâm cứu, mạch khá đơn giản, dùng toàn đèn cỏ, ở làng âu đi ô vờ nờ mình chức năng chính là để chủ đèn đập cho hả giận :mrgreen: Đừng hoa mắt vì dàn linh kiện cuộn cảm, tụ tị phần giao động nội và mạch cộng hưởng đầu vào đổi tần, cứ kiếm tụ xoay trước đã xem nó có trị số thế nào rồi rồi vi chỉnh sau. P/S: nếu kiếm được đèn 3/7 cực thì clone quả Ô ri ông này Thích cờ long nữa thì vào đây đi dạo mạch http://www.oldradio.hu/schem.htm
Cái nào em nhìn cũng lằng nhằng các bác ợ ! Em ý tưởng thế này Em tháo bộ thu sóng của đài ngày nay > qua pre đèn hoặc công suất đèn > loa. Thế thôi ạ. Các bác có thấy khả thi k ạ
+ Nhìn vậy nhưng không hề đơn giản đâu nhé, các niubi đọc sơ đồ này chưa chắc đã chuẩn nói chi đến DIY ! + Em ủng hộ ý kiến của: Bác dùng phần cao trung tần của 1 Radio bán dẫn nào đó (điện tử thì chuẩn nhưng khó kiếm) cấp điện cho nó và đưa âm tần sang pre đèn hoặc Powe đèn là OK. + Hiện em có tụ xoay (chuyên dùng cho bán dẫn loại 2 ngăn cách điện = mi ca, nếu bác chủ cần em gửi tặng. Tụ xoay nhôm, không khí, nếu tìm được sẽ gửi tặng (lâu ngày để góc nào, giờ tìm chưa thấy). + Nếu bác chủ thích DIY, để phương án khả thi, trước mắt nên làm 1 cái thu AM: 1 bóng đổi tần (3-7 cực, phần 3 cực dao động, phần 7 cực KĐCT và đổi tần, 1 tầng KĐTT (dùng đèn 5 cực 6K4), 1 tầng tách sóng AM sau đó qua chuyển mạch để đưa sang Powe. sau này trên cơ sở thành công này sẽ nâng cấp thêm phần sóng ngắn sw. (hiện em có tụ xoay cách điện mêca, hình như còn 1 đèn 6K4 (để đâu đó), lõi ferít dài cỡ 20cm cuốn cuộn thu sóng trung (thay an ten dài) và ngắn. tìm được đèn sẽ tặng cho bác chủ. Ngoài ra bác chủ nên sưu tầm các cuộn cao tần, biến áp trung tần (tận dụng BA trung tần của bán dẫn (chế lại cuộn thứ cấp) v.v...

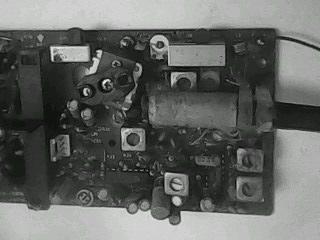

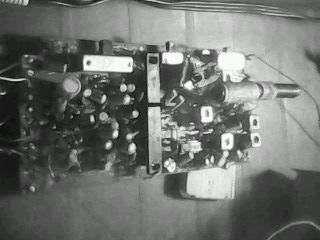

Hôm nay tranh thủ lôi cái cục cao, trung tần của cái máy cassete ra mod lại để thu FM (dùng bán dẫn và IC) rồi dùng Mic FM để cho mấy đứa nhỏ hát KaraokeP phần thu Mic đã thu khá tốt, nhưng sóng hơi yếu (mic chỉ chạy 3v) nếu ngồi xa, nhưng trong phạm vi 7m thì vẫn tốt. (mới thử sang mạch công suất dùng IC STK4362TV STEREO AMPLIFIER. Chưa thử sang Powe đèn. nếu "anhlongtranf" dùng phần thu bán dẫn thì rất khả thi. Dùng mạch này thu sóng FM từ Mic mixing - cho vào ampli đèn -> tiếng ra loa nhỏ =1/2 so với TH lấy từ CD. Như vậy để âm thanh ra đủ lớn, mạch cần qua bộ Pre KĐ đèn. Tín hiệu lấy sau tách sóng cho qua Pre - power đèn sẽ rất khả thi. (mạch chạy DC = 9v
Nếu bác chủ quyết tâm DIY radio em xin tặng con tụ chỉnh và mấy cái bt trung tầng trong con sansui 1000A.
