Chào các Bác, Em đang có âm mưu DYI một con Pow 845 dùng 300B làm drive. Theo em được biết (và nghe thử Cary CAD-805 Anniversary) thỉ thiết kế này phát huy được trung cao ngọt của 300B và bass sâu lắng của 845. Em đã lang thang trong một số thư viện mấy ngày rồi nhưng chưa tìm thấy schema nào cho thiết kế này cả. Vậy Bác nào có hoặc biết ở đâu có schema này chỉ cho em với. Xin hậu tạ! Kính.
Ủa tưởng nói chơi ai ngờ Bác loudnoise làm thiệt hả .... Em mới ì ạch xong con 300B SE tưởng rằng đã tới đỉnh Phanxipăng .. chuẩn bị tạm gác kiếm thư giãn trong năm Định Hợi ai dè các Bác lại tiếp tục chinh phục Everest ...Khâm phục khâm phục

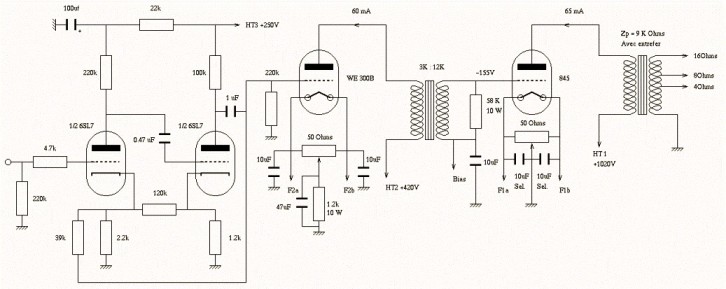

Mời bác thử. Nhưng bác phải kiếm được cái interstage tranny chịu dong DC tối thiểu 40mA mới lái 845 bằng 300B được. Lundahl có LL1677 đó. Cái này gọi là kinh điển:

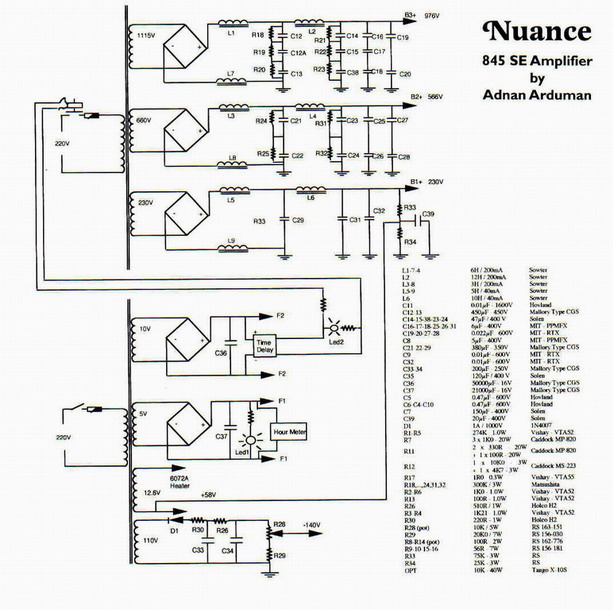

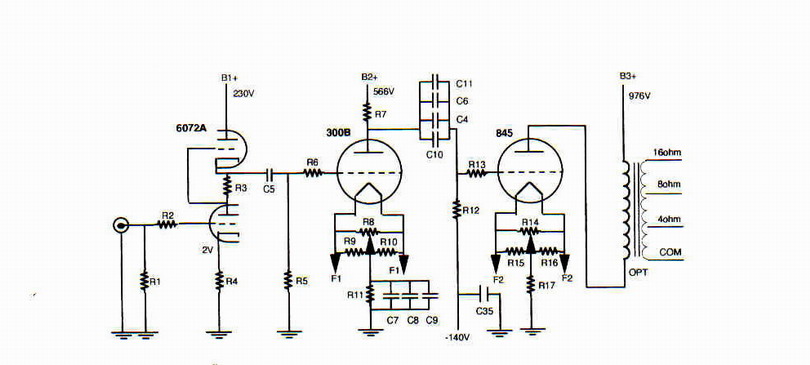

Do reside hình xuống dưới 810 x 610 đặng pót hình đựoc nên phải dùng kính lúp mới xem mạch đựoc :!: Thông cảm
CAD 805 Aniversary hình như dùng GE 211 mà ! Em được nghe và được biết là CAD 805 qua rất nhiều thời kỳ về cấu hình cũng như phối ghép bóng. Có lẽ cấu hình hay nhất là RCA5692+300B Mesh Full Music + IT + GE VT4C (211) Ngoài ra còn cấu hình khác nghe cũng khá hay là RCA5691+300B WE + IT + 845 Khựa đời đầu kẹt lắm là GE 211. Theo xxx ý của em thì có lẽ vì Cary Audio không còn kiếm đâu ra bóng Khựa 845 đời đầu nên sau này đành phải dùng GE 211 thay thế để có được tiếng trung lóc cóc leng keng sống động và chấp nhận âm thanh hơi mỏng của dòng bóng 211.
Chào Bác loudnoise, em mới tính sơ sơ cấu hình OPT cho 845 của bác nè OPT 845SE 9K/8Ohm : S1 : 55 vòng dây 0.4mm chập đôi (1 lớp) P1 : 528 vòng dây 0.25mm (176vòng/lớp) S2 : 55 vòng dây 0.4mm chập đôi (1 lớp) P2 : 528 vòng dây 0.25mm (176vòng/lớp) S3 : 55 vòng dây 0.4mm chập đôi (1 lớp) P3 : 528 vòng dây 0.25mm (176vòng/lớp) S4 : 55 vòng dây 0.4mm chập đôi (1 lớp) P4 : 528 vòng dây 0.25mm (176vòng/lớp) S5 : 55 vòng dây 0.4mm chập đôi (1 lớp) P5 : 528 vòng dây 0.25mm (176vòng/lớp) S6 : 55 vòng dây 0.4mm chập đôi (1 lớp) P6 : 528 vòng dây 0.25mm (176vòng/lớp) S7 : 55 vòng dây 0.4mm chập đôi (1 lớp) P7 : 528 vòng dây 0.25mm (176vòng/lớp) S8 : 55 vòng dây 0.4mm chập đôi (1 lớp) Sơ cấp gồm 21 lớp chia làm 7 nhóm tổng cộng 3696vòng Thứ cấp đấu dây như sau : (S1//S2//S3//S4) nối tiếp (S5//S6//S7//S8) thành 110 vòng # 8Ohm 8 sợi 0.4mm 8 sợi 0.4mm Nếu Bác Loudnoise đủ máu liều thì thử dệt rùi đóng 02 cục sắt vụn hôm bữu mới khuân được từ NT vào , có lẽ nó sẽ phát ra tiếng đấy @spam : phiên bản tính toán này em phóng tác từ bí kiếp võ công của bác Trà xanh , nhưng nói trước em ko chịu trách nhiệm bảo hành đâu nhé ... he he .
Cám ơn các Bác nhiều nha! Em bắt tay vào làm ngay tối nay (tuy nhiên chưa có OPT và vài thứ thuốc độc nữa). Khi nào có kết quả (hay thất bại) em cũng sẽ báo cáo các bác. Kính.
@Ludnoise :He he , mới hỏi sư phụ rùi , film cách điện giữa thứ cấp và sơ cấp dày 1.8 zem là được . Tính sơ sơ như sau : Lõi FE 40 rộng 18mm : - 21 lớp dây 0.25mm = 5.25mm - 8 lớp dây 0.4mm = 3.2mm - 14 lớp film cách điện 0.2mm giữa sơ và thứ cấp = 2.8mm - 14 lớp giấy cách điện 0.1mm giữa sơ cấp và sơ cấp = 1.4mm Tổng cộng = 12.65mm Với hiệu suất chiếm chỗ 80% thì coi như còn rộng rinh luôn , quấn thoải mái .
Chào Bác loudnoise, OPT 845SE 10K/8Ohm : S1 : 55 vòng dây 0.4mm chập đôi (1 lớp) P1 : 486 vòng dây 0.25mm (162vòng/lớp) S2 : 55 vòng dây 0.4mm chập đôi (1 lớp) P2 : 486 vòng dây 0.25mm (162vòng/lớp) S3 : 55 vòng dây 0.4mm chập đôi (1 lớp) P3 : 486 vòng dây 0.25mm (162vòng/lớp) S4 : 55 vòng dây 0.4mm chập đôi (1 lớp) P4 : 486 vòng dây 0.25mm (162vòng/lớp) P5 : 486 vòng dây 0.25mm (162vòng/lớp) S5 : 55 vòng dây 0.4mm chập đôi (1 lớp) P6 : 486 vòng dây 0.25mm (162vòng/lớp) S6 : 55 vòng dây 0.4mm chập đôi (1 lớp) P7 : 486 vòng dây 0.25mm (162vòng/lớp) S7 : 55 vòng dây 0.4mm chập đôi (1 lớp) P8 : 486 vòng dây 0.25mm (162vòng/lớp) S8 : 55 vòng dây 0.4mm chập đôi (1 lớp) Như vậy là tăng thêm 3 lớp giấy cách điện 0.1mm và 3 lớp dây 0.25mm , chiều dày tăng thêm 1.05mm Tổng chiều dày là 12.65mm + 1.05mm = 13.7mm . Chắc là cũng còn dư chỗ đó Bác Loudnoise
Cám ơn các bác đã nhiệt tình giúp em tính toán. Vậy có bác nào cho mượn máy dệt được không ạ (không phải em keo kiệt không dám mua máy mới mà vì muốn xài máy đã ra sản phẩm rồi cho nó ...hên). PS> Bác SAA ơi, làm ơn thì làm cho trót: bác tính FE và dây của mấy cục choke giúp luôn đi (để em khỏi phiền bác Rùm và bác Trà Xanh). Kính.
@Loudnoise : Tuyệt chiêu tính choke chắc em phải cắp sách qua nhà Bác Trà học tiếp thôi , hiện tại thì em mù tịt . Máy quấn thì sẵn sàng, qua em học qua Binh4d lấy đều được .
hehh máy của em keng xa beng nhưng mà chưa dệt được cuc pot nào đâu nhé, em báo trước kẻo xui bác lại ắmng em thì chít :mrgreen: cố lên bác nhé
@ Binh4d: Vậy tối qua lấy máy nhé, tiện thể đòi cái VOM lại luôn không thì ...hóa bùn mất!!! He...he...
Bác DZE có thể cho xin mạch 5692+300B+211 ? Hôm trước ở topic 845 của bác Thanh trúc em có hỏi về dự định lấy power 5842+VT45 làm pre để đánh 211,nhưng em đang suy nghĩ là nên làm hoàn toàn mới 211 bằng các đèn đầu khác để có chất âm khác ,một phần em cũng thích cái 45 nên không muốn phá ra . Nếu đèn 5692 không có thì có thể thay đèn nào? Em đang còn dư cặp 300BEH,Em cũng có 6L6 ,EL34 ,có mạch 211 nào chạy các đèn nầy? Thân
Bác Record ơi, theo như topic thì 300B kéo 845 là hợp lý, còn nếu bác chơi 211 thì em thấy kéo bằng thứ gì nhẹ hơn có gain tầm 100 là được, chứ 211 mà bị 300B áp đặt hết cái chất của nó lên thì em sợ mất vui. Bác khoái chơi 211, via em xin đề cử 6H30 kéo trực tiếp 6H30 nữa làm driver cho biến áp nối tầng 10K:10K Bias tự động là hết thuốc luôn. Em lười vẽ mạch quá, đại loại chú 6H30 đầu có R anod 7K/20W, Rcathod 600 Ohm, chú thứ hai Rcathod 6K/20W, cao áp cho chú thứ 2 260V, cao áp cho chú 1 giảm áp bằng 1 chú trở 5K/20W, đèn 211 chạy bias tự động R cathod 1K/20W, cao áp 1000V. Mấy chú tụ thoát cathod bác xài Siemen cô Hai ngon chán. Tụ lọc nguồn bác chồng 3 chú Nichicon 470uF/450V lên, song song với 3 chú đó là M cap .22/1200V treble sẽ hay lém. Kính bác
