Bác Via biết rỏ là em còn tù mù vụ thiết kế mạch ,bây giờ bác cho các thông số để tự vẽ mạch là bác Via bắt em đi thi mà chưa có dạy kèm . Thôi thì em sẽ hiểu sao vẽ vậy rồi đi kiếm bác để chấm bài ,đưa lên đây sợ điểm 0 thì ê lắm!!! 6H30 thì em không có ,bác nào có xin nhượng lại.Cảm ơn nhiều.

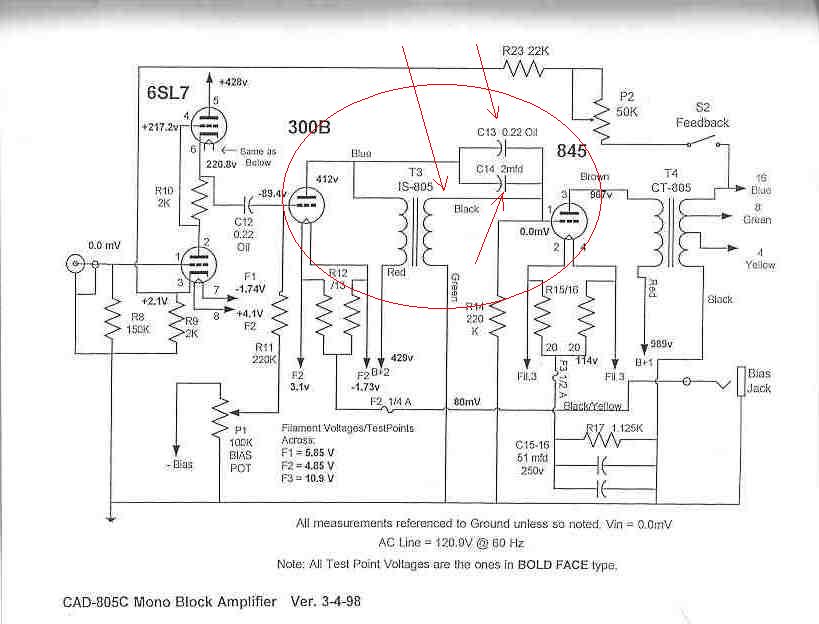

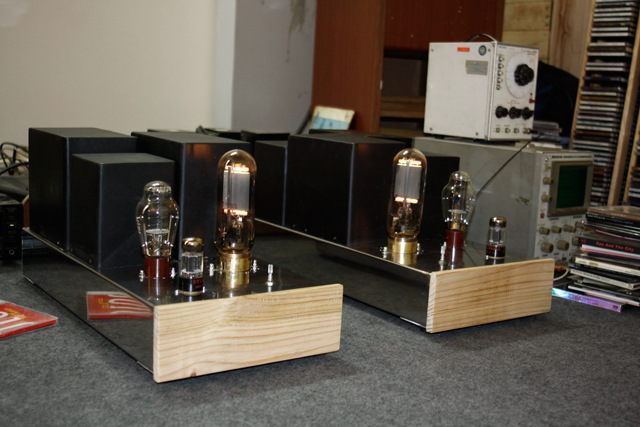

Báo cáo Bác Loudnoise - trưởng chi nhánh 2 của TBG , tâm nguyên của Bác đã được em cố gắng hoàn thành, cấu hình giống Cary CAD-805 Anniversary tuy nhiên em cải tiến một chút cho có cái riêng của SAA : tín hiệu từ đèn 6SL7 đưa thẳng vào lưới 300B, 300B dùng auto bias chứ không dùng fix bias, dùng OPT làm choke load cho 300B, khi cần có thể cắm thẳng vào 300B hát luôn ( đây là ý tưởng hồi xưa của Bác nè) , không dùng IT cho tầng 845 mà dùng tụ nối tầng . Hiện nay Schema và con khủng long này đang nằm tại mu-zíc cốc cách nhà Bác 1083 bước chân nè :lol: Em xin phép mượn tạm cái schema của 1 Bác đã post lâu rồi :mrgreen:
Re: @Loudnoise: Thấm thoắt mà cái thời điểm "ngay tối nay" của Bác đã trôi 4 năm rồi, lô FE khủng dự định quấn OPT của Bác chạy qua nhà Binh4d rồi cuối cùng đang nằm trong kho lạc xoong nhà em ... đúng như Bác nhận xét : Tân Bình ... tròn :lol:
Cho em ké với! Sau khi được GV team cho mục sở thị một cuộc giao lưu DIY vừa qua. Em thấy hay hay. Đồng thời ô. Steve jobs cũng gởi cho em cái mạch 845se nữa. Nhưng chưa kịp hỏi ổng một số điều thì ổng đã ... hic !!! hic !!! Nay nhờ anh em tư vấn giúp em một số thắc mắt sau để em DIY một con 845 se nhé, thanks Nếu em hạ nguồn B+ từ 1024 xuống khoảng 1000v thì B++ cấp cho El 34 từ 438v hạ còn bao nhiêu Volt ? OPT từ 10K thay đổi còn bao nhiêu ? Về phần nguồn Nếu em cấp cho B+ 1000vdc thì cần quấn biến thế nguồn ra bao nhiêu Vac thì hợp lý để nắn ra đủ 1000 vdc ạ. Và quấn Biến thế nguồn thì dùng phe EI bao nhiêu cho đủ công suất (Em định làm nguồn chung cho cả 2 kênh) Về Choke nguồn Choke thì dùng 1 choke cho cả 2 kênh được không ạ? hay là phải 1 kênh dùng 1 choke . Về bóng nắn nguồn cũng vậy Dùng 1 bóng cho 2 kênh được không ạ? Và cho em hỏi điều nữa . Các Bác có mạch nguồn cụ thể nào phù hợp với mạch trên cho em xin với. (chú thích đầy đủ giùm luôn vd tên đèn nắn, tụ nguồn mf/volt,choke mấy H/ampe, trở bao nhiêu Watt ạ?) Còn điều gần cuối cho em hỏi luôn là: Có nên ráp theo mạch trên hay không hoặc các bác có mạch nào khác hay mà đơn giản cho em xin với (dùng tụ liên lạc thôi, đừng dùng interstage ) Đa tạ!!! Bác VIA và các bác khác có ngó thấy giúp em với. em SS
Bác lưu ý dùm cặp điện trở anod đèn EL84 và cathod 845 sẽ hợp với nhau thành cái lò sưởi mất. Nếu là em sẽ thay con trở anod EL84 bằng 1 chú CCS mới đủ áp AC kéo đèn CS. Đèn 845 nên xài fixed bias tiếng sẽ nhanh gọn và hoành tráng hơn nhiều . Cao áp nhớ chia riêng ra 2 cuộn riêng cho phần công suất , như mạch bên dưới của bác Tea dễ bị tèo tụ khi mới mở máy đèn chưa nóng . Thân mến .
em rất mê mạch này: hiện tại đã gần đủ linh kiện và tube ngoai trừ tube 845 em thay bằng Gm70 nhưng em chưa tính được phần bias cho Gm70 và el34. các bác giúp em nhé
Đúng là dễ tèo khi quên lắp cây driver (KT88). Lấy B++(450V) phần driver tại giữa 2 tụ nhân đôi an toàn hơn. Tks

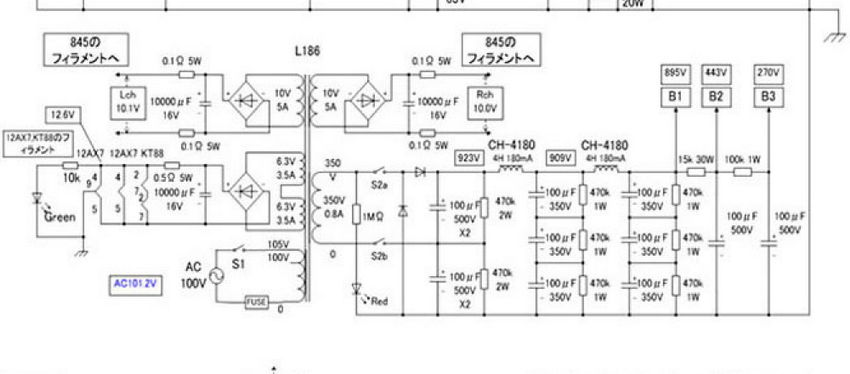

Theo e nghĩ bác Via nói là liên quan mấy cái tụ lọc nguồn cho cao áp, với áp 923V mà dùng 2 tụ 500V nối tiếp thì khi mới bật nguồn khả năng vọt lên hơn 1000V . Mặc dù có công tắc riêng cho phần cao áp nhưng e thấy cũng ko ổn
Nắn điện 350AC X 2 lúc nào cũng dưới 1000V DC, và chổ này có hay không tải thì áp DC vẫn không hoặc thay đổi rất ít. Tuy nhiên vừa nhám điện áp chịu đựng của tụ thì độ an toàn không cao
Thì lý thuyết lên đến 980V , nhưng lỡ áp nguồn 220V nó tăng lên chút ít như 230V là phiền hà rồi . Còn vụ tải e nghĩ khi có nó phải sụt áp chứ bác, dù nguồn có mạnh và tụ đủ thì cũng giảm vài chục volt...
Cái chuyện tăng 230 thi tìm cách không chế đi bác. Và em cũng nói là độ an toàn không cao :roll: Chổ này nếu tính đúng tụ cho tải, dòng cấp AC thì ai mà để sụt áp, chỉ khi qua choke do cắt ngọn AC(cản AC), và trở DC của choke mới sụt áp
Em lại không nghĩ thế đâu bác Minhtriet: Cái mạch đó nắn bội áp nên điện áp sẽ rơi trên mỗi tụ và ngưỡng 500V cho mỗi tụ thực ra vẫn được nhưng không an toàn
2 bác ngó vào là em hơi tự tin chút, Sau khi bác Via chú ý trở Anod có thể làm lò sưởi thì em cũng ngại .mà bác Via có nói "dùng CCS " là linh kiện gì ạ? em thật sự không biết? Có lẽ mạch này dùng bên vùng băng giá bên trời tây nên không thích hợp với thổ dưỡng bên ta, nên em không dùng nữa ,giờ em tập trung vào mạch bác Tea cho.(mạch đây ạ) Các cao thủ, trung bình thủ có " cao kiến gì môn đệ xin thọ giáo ạ" Bác Via ơi, nếu mạch trên mà dùng fix Bias thì chỉnh lại như thế nào hay ráp theo mạch chuẩn cho chạy cái đã, rồi sao đó ta nâng cấp sau có được không? Phần nguồn theo ý bác Via thì em sẽ làm MonoBlock cho chắc ăn ạ!
Khi mới bật nguồn (xem như đèn chưa nóng = không tải) áp B+ tại vị trí đầu này sẽ tương đương 980v, mỗi tụ phải gánh là 490V mà dùng tụ có 500V thì sao an toàn được bác?
Còn tèo hay không tèo cặp tụ đầu đó thì lại xem tải và tụ sau choke xem khi bật công tắc lên cao áp nó lên từ từ hay nó chơi lên trên 1000V rồi mới hạ xuống

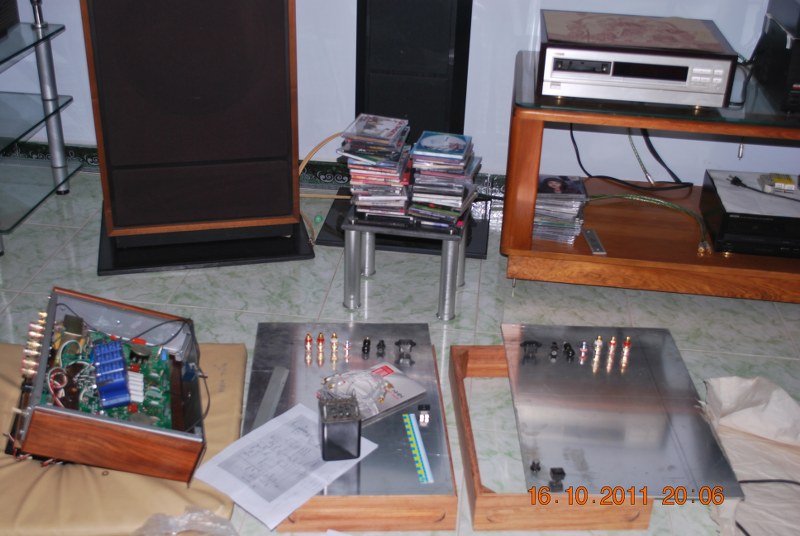

Em vừa được tặng 2 chasic, nên định làm mono block 845 se với dự tính như sau: No biến thế liên tầng Mạch dùng FixBias và có el34 thúc càng tốt (vì em đang có em này) Các bác có thể giúp em ạ! Xin đa tạ..
em thấy người ta có công tắc phần cao áp riêng mà bác. em cũng đang dùng ampli có công tắc cao áp với mạch bội áp. khi tốt tim chừng 1 thời gian, bật công tắc này là áp ghim cái rụp. không có chuyện áp vọt lên cao rồi hạ xuống từ từ sau 7-8 giây giống như khi cấp cao áp cùng lúc đốt tim. đương nhiên công tắc phải thiết kế thế nào để không cho áp nhảy vọt khi đóng em thấy mấy tụ xịn, người ta ghi áp ăn gian lắm. ví dụ nhà em có mấy tụ tháo máy của Nhật, tụ ghi 400V. em tính toán cao áp sau nắn tằm 380V. híc, khi nghe nhạc đêm khuya, cao áp lên 410 luôn... mà tụ chưa bị phồng hay nổ :mrgreen:
Em làm 845se theo mạch này, nếu dùng fixbias thì em cấp -120v qua r 300k vào lưới 845 phải không các bác hay phải thay đổi trị số gì nữa không ạ!

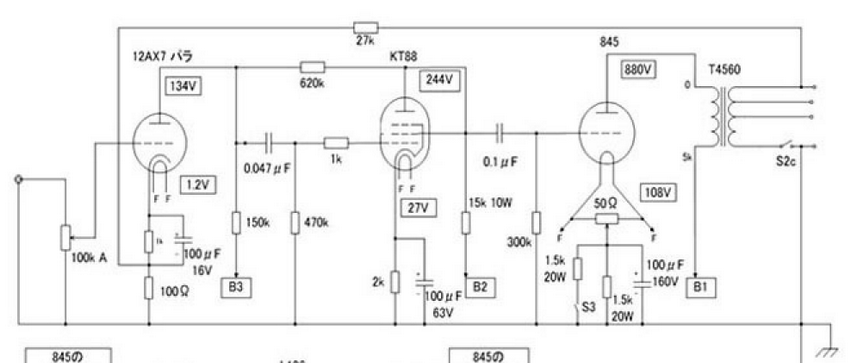

Em bắt đầu dự án 845se dùng 12ax7+kt88 từ đây. Chassic monoblock đã hình thành, đèn gần đủ chỉ thiếu kt88. Em thay kt88 = el 34 được không ạ? Các bác ủng hộ giúp em ạ! Hân hạnh cảm ơn bác Tea tài trợ giúp em mạch này.
Em cảm ơn bác Tea Còn nếu em cắt đường hồi tiếp thì em bỏ trở 27k từ cọc loa về 12ax7 rồi xong hay có thay đổi gì nữa không, và có ảnh hưởng gì đến mạch không ạ!
Ke ke, 845 PP là món ruột của em nè, nhưng mà không có cái biến thế liên tầng thì rất khó đạt công suất lớn được bác ạ, vấn đề không phải là đèn driver không đủ to mà là cái điện áp tín hiệu AC lái không đủ cao để 845 chạy hết cốt . Em cũng đã băn khoăn mãi vấn đề này ( đã thử EL34, KT88 hay 300B đều không vừa ý ), cho đến khi kiếm được món độc dược là 3D21, chỉ cần 1 cây này kéo biến áp nối tầng tỉ lệ 1:1+1 là đủ cho cặp 845 chạy lên quá 40W chưa xén đầu. Còn nếu không dùng biến áp nối tầng thì ta dùng 2 cây 3D21 kéo 2 cục choke anod, xuất qua tụ nối tầng . Bèo nhất là dùng điện trở tải Anod cũng đủ ra được 32W . Vì lúc ráp máy em toàn làm theo sơ đồi tưởng tượng chứ lười vẽ ra, nếu bác cần thì hú em . Thân

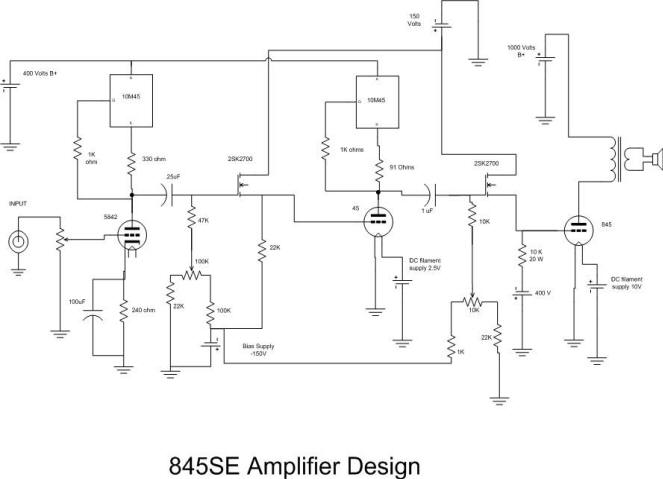

Em cũng mê cái mạch này lắm , mỗi tội phạm qui nếu đem thi sumo nên để từ từ em làm. Bác nào có 2SK2700 tài trợ cho em đi http://www.tubelab.com/845SE.htm
