Bác có thể lấy B+ ngay sau choke lọc nguồn là đủ. không nhất thiết phải lọc 2 choke cho tầng công suất.
Chào các bác Em làm phần nguồn trước khi gắn vào mạch em đo thử sao không thấy sụt áp, nó chỉ giảm vài volt thôi, em chưa giám gắn tải vào,vì khi đo thấy điện cao quá (900v) hơi lo lo, sợ bóc khói . Sau khi kiểm tra lại thấy quên gắn mass. Hú hồn

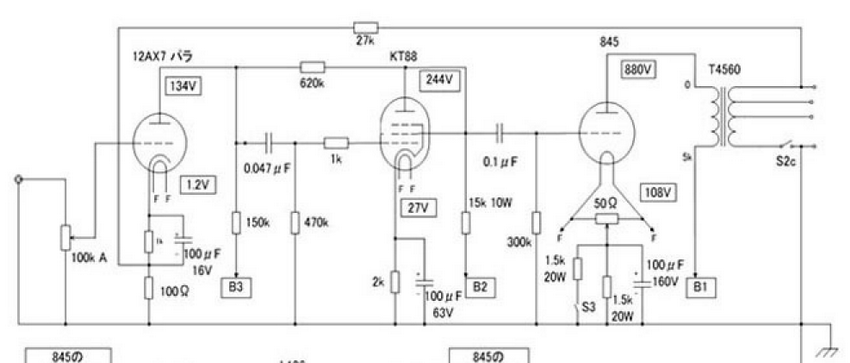

Kính chào toàn thể AE VNAV Sau thời gian dài ấp ủ và thực hiện dự án SE 845 monoblock dùng 12AX7+KT88, đến nay về cơ bản xem như em đã hoàn thành về mặt kỹ thuật, em nó (một monoblock) đã cất tiếng hát rồi. Tuy nhiên vẫn còn ù nhẹ , chắc tại em chưa bắt vô chasic và đi mass kỹ em chỉ thử dây ở bên ngoài thôi, khi bắt vào chasic em sẽ làm kỹ hơn nữa và sẽ khắc phục sau. Về mạch cơ bản em dùng linh kiện đúng theo thiết kế (giữ nguyên zin) sau này em sẽ thử dùng FixBias cho một monoblock còn lại vì phần nguồn em có thiết kế sẳn Vac 140V chờ update sau.Và có thể dùng 2 monoblock này tham chiếu lẫn nhau. Tuy nhiên em có thắc mắt một chút, sao phần PSU theo đúng thiết kế của mạch thì B1= 895v B2=443v B3=270v nhưng khi gắn linh kiện vào đúng theo mạch thì nguồn B2, B3 quá cao B1=895V (đạt yêu cầu) B2=660v B3=440v em phải dùng nối tiếp B2 thêm 1 trở 15Kohm nữa thì B2 mới hạ còn 460v còn B3 thêm 1 trở 100kom thì mới hạ còn 290v cho đúng theo thiết kế. không biết PSU có vẽ thiếu không ạ hay là gì gì nữa em không hiểu... Em chân thành cảm ơn tất cả các Bác đã giúp em hoàn thành mạch này... Em xin cảm ơn bác Teablue ạ! Kính chúc cộng đồng VNAV nhiều sức khỏe!!!

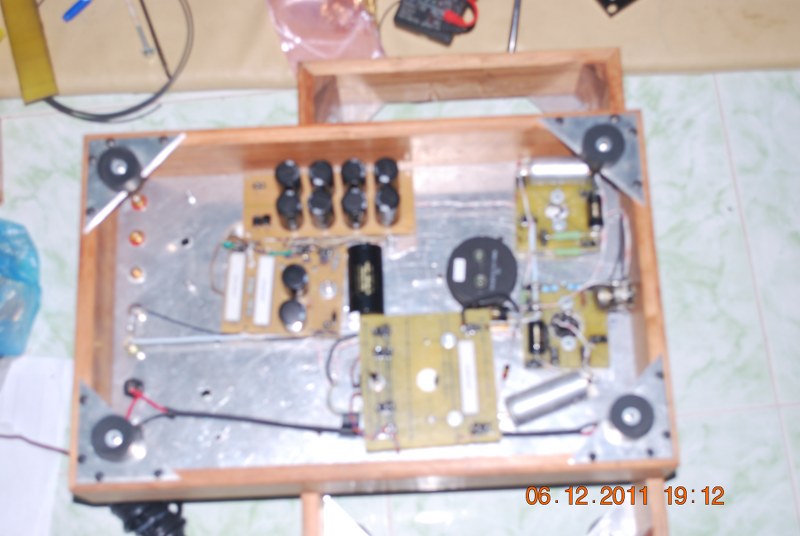

Sau một buổi tối em thay ra thay vào, đo tới đo lui, cuối cùng em cũng đưa được điện thế đúng theo mạch chuẩn. Amply 1 kênh của em đã cất tiếng hát tạm ổn. Thế là em bắt vô chasic và hoàn thiện nó. Tiếp tục làm 1 kênh mono còn lại, và tiếp tục nghiên cứu, độ điếc tiếp tục .....

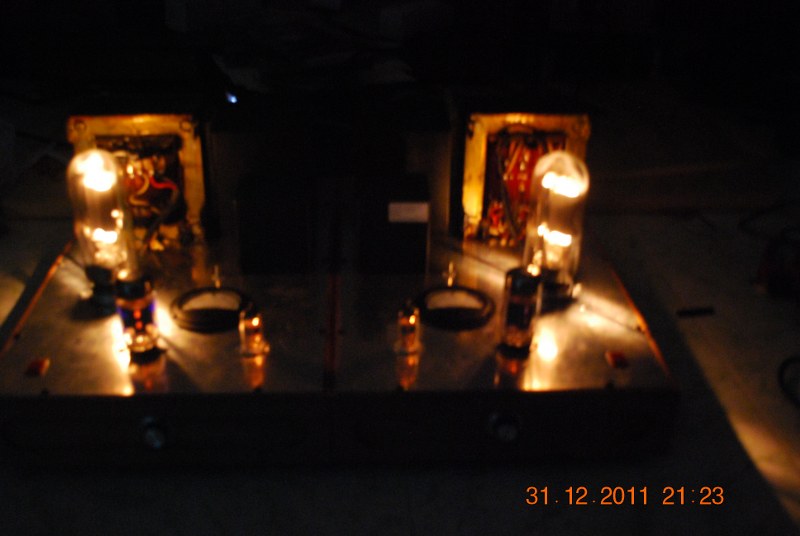

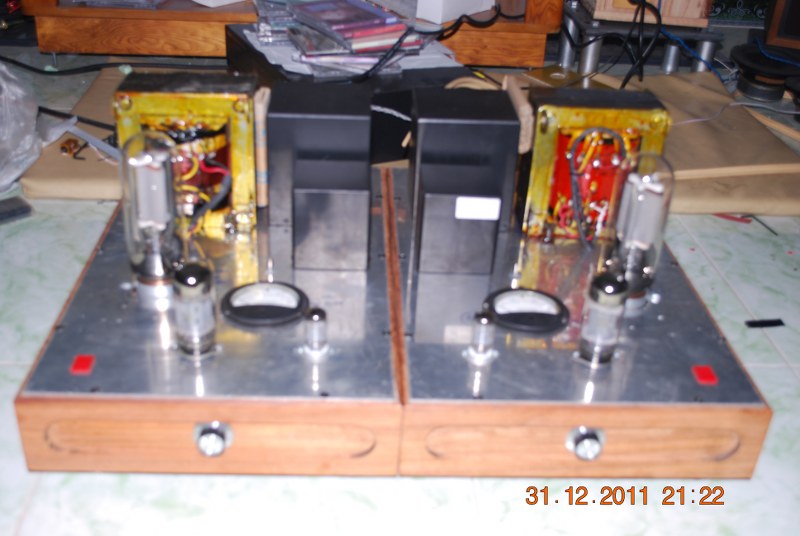

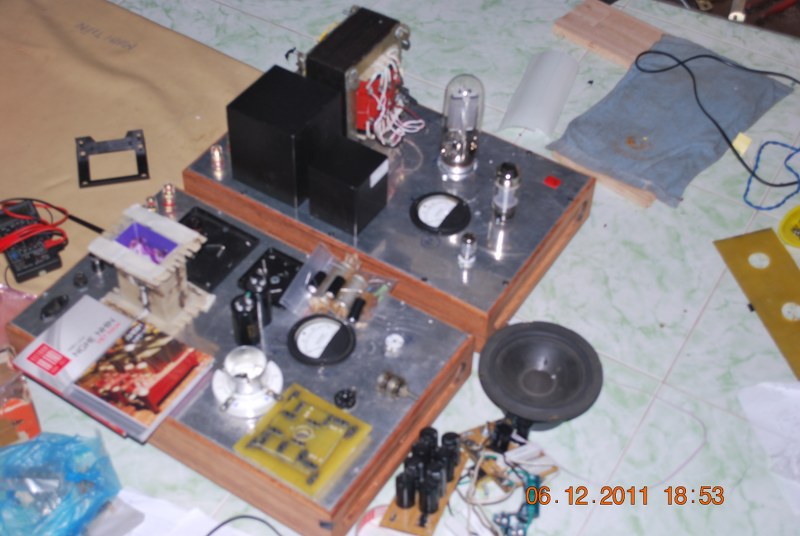

Sau bao ngày mất ngủ, đêm quên ăn, nữa đêm thức giấc hàn hàn, cắm cắm giờ đây SE 845 monoblock đạt được kết quả như mong đợi. Em post hình lên xem chơi,có gì bình luận giúp em !!! (mới xong có 1 kênh thôi)

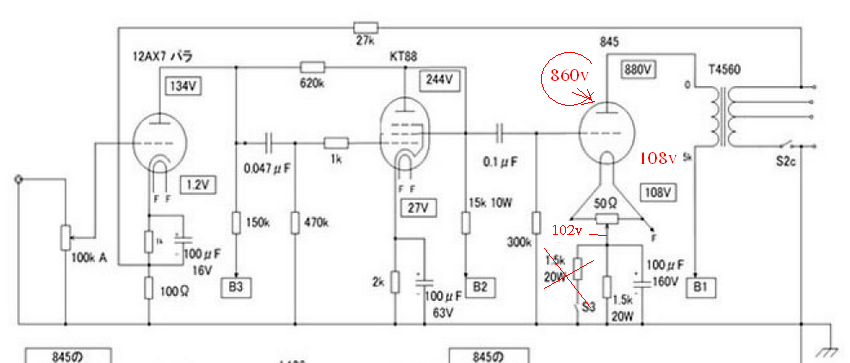

Hôm nay em mới chính thức hoàn thành 845SE monoblock sau bao ngày vất vả Em chạy áp anod 845= 860v, áp cathod 102v ,trở cathod-1500ohm như hình màu đỏ vậy dòng i=102/1500=68ma Công suất 845 như vậy ổn không các bác?,có gì chỉnh sửa để em nó cải thiện hơn không? Bóng drive em đang dùng là 6ii3C, nếu thay em nó thì bóng nào hay hơn ạ! Em cảm ơn nhiều!

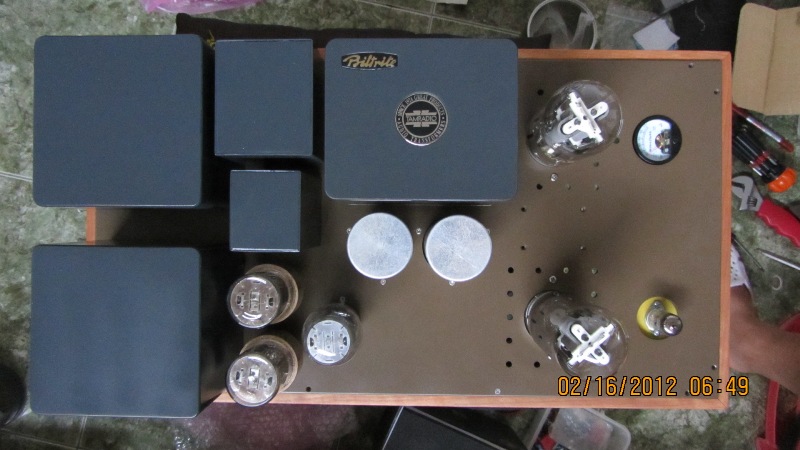

Dự án 845 dài hơi của em tiến độ giờ mới đến đây, ban đầu định dùng mạch Audio Note Ankoru nhưng sau em muốn thử nghiệm 845 driver 845 nên phần driver làm option, có xụi thì trở về đèn 300B không muộn .
Bác Duy ăn chơi quá làm 4 quả 845 RCA + Cặp TAMURA kia thì gấp mấy lần em SUMO của em rồi . Mỗi ngày ra ngắm, vào ngắm, hàn 1 tí nó mới thú đúng ko bác, làm xong luôn thì ai cũng làm được phải không ạ
Em biết bác có nhiều Sumo lắm, bác đang nói Sumo nào ??? :lol: . Trưa nay về lanh chanh làm hư board fix bias rùi
Em không có xèng để chơi 845 đành đầu tư mấy cái bóng 813 của Mẽo rẻ tiền thôi bác. 813 SE đợt này em làm 2 bộ 1 bộ theo mạch của bác Concerto 1 mạch dùng biến áp nối tầng giống bác nhưng toàn bộ OPT và IT đều là handmade by TUAN ANH., đã hoàn thành xong 1 Mono. Bác DIY gọn quá em không dám post cái 813 của em, trông nó giống cái tổ nhện quá trời . Bác đánh giá thế nào về SP của tầu khựa, cụ thể hơn là của bọn Mingda. Hôm qua tháo máy 1 con EL34 PP của thằng này ra em thật bất ngờ :mrgreen:
Vậy em cũng an ủi tí,dự án của em hoàn thành sớm hơn bác tí ( 9 tháng 1 tuần 3 ngày) Biến thế nhiều quá hen! bác dùng đúng trị số theo mạch hay tự quấn vậy? Có xụi thì 845 PP luôn
@thienthanh : Bác có cao nhân hỗ trợ thì sướng quá rồi, em dốt nên làm mò, làm xong đo test và nghe thử, hợp gu là chốt. Hãng bác đưa lạ quá em chưa nghe qua. @sevensix : Em dùng đúng trị số theo mạch, vì mạch này em tự vẽ . Nguồn choke nhà trồng được nên em tự quấn với thông số theo ý của mình .
[quote="nvduybom @sevensix : Em dùng đúng trị số theo mạch, vì mạch này em tự vẽ . Nguồn choke nhà trồng được nên em tự quấn với thông số theo ý của mình .[/quote] em hỏi 2 cái IT ấy , LL gì đó ? bác quấn luôn hả? còn OPT tự xử luôn phải không?

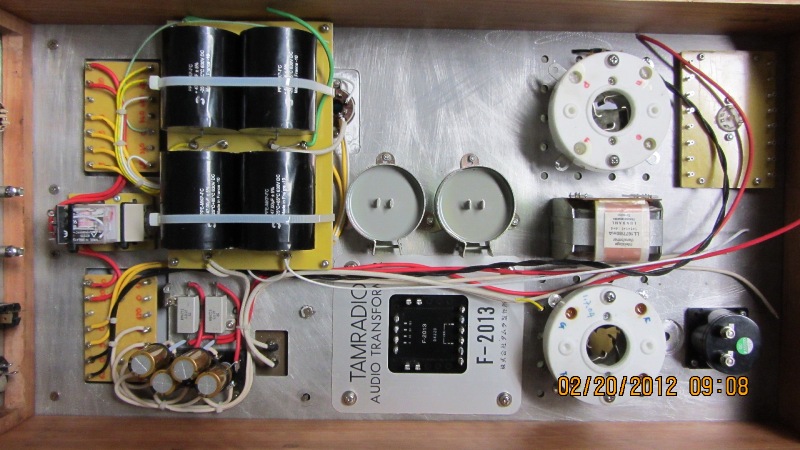

em hỏi 2 cái IT ấy , LL gì đó ? bác quấn luôn hả? còn OPT tự xử luôn phải không?[/quote] OPT, nối tầng, input là đồ hãng Tamura và Lundahl, còn Nguồn + choke thì tự quấn bác ơi. (choke nhỏ là choke xịn USA, còn choke lớn là đồ quấn)

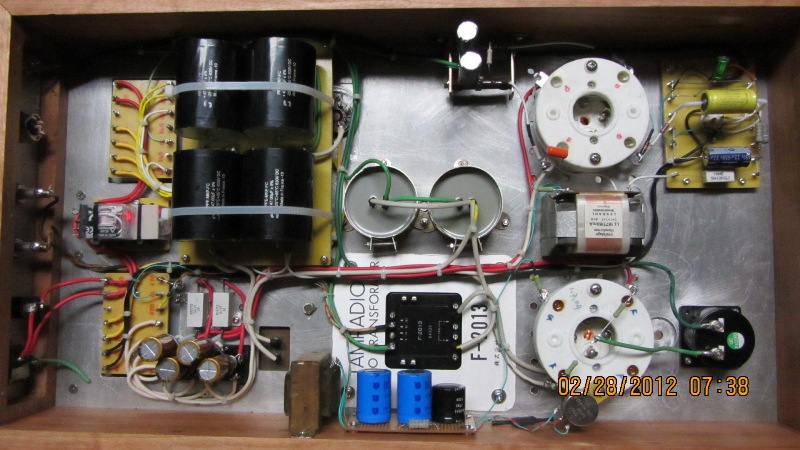

Rồi thì 845 của em nó cũng hát được 1 kênh, mạch điện em chỉnh lại tí bỏ phần input 1:2 cho em lundahl 1544A nhận ballance vào với tỉ lệ 1:1, phần trở ,tụ load biến thế driver em thấy quan trọng quá nên sẽ chỉnh với hỗ trợ của máy đo.Ah, em bỏ con tụ ở phần load biến thế driver thì bị tự kích, không hiểu sao. Bác nào rành giải thích giúp em với nhé. Thanks

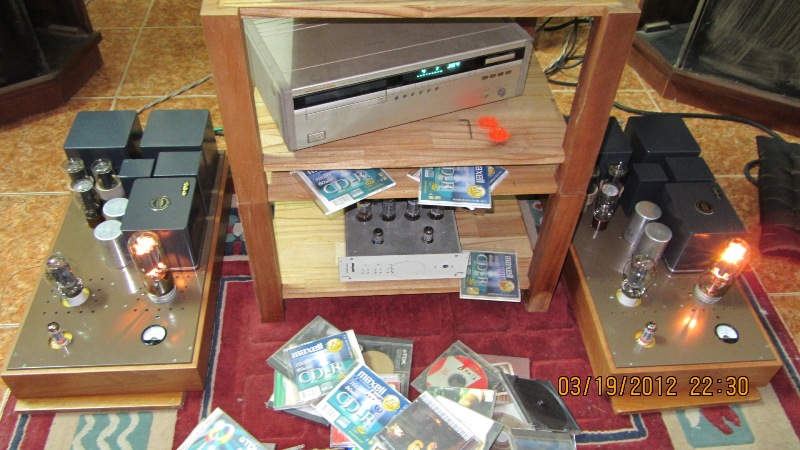

@all cặp Tamura do em gửi ông bạn em làm được thế này là em hãnh diện nhất đấy ạ @nvduybom dự án bác hoàn thành làm em mất ngủ mấy đêm ke ke ke just kidding Chúc mừng bác
Tính ra trên ampli này phần lớn do cụ tài trợ em nhỉ, thanks :lol: . Trưa nay bưng lên loa Tannoy nghe thử, thấy còn phải hiệu chỉnh nhiều
Ko phải do con trở load cuộn IT mà tự kích các cụ ơi, do dây tín hiệu test của em pro quá . Sau khi nghe thời gian em chọn cấu hình Audio Note Ankoru nhưng IT 1:2 và bóng 300B chạy 60mA .
Kính chào các bác. Em lắp 845 theo mạch này, các trị số gần như đúng theo mạch. Em dùng 2 biến trở volumne cho 2 kênh riêng biệt nhưng gặp phải hiện tượng là khi tăng volumne của 1 kênh thì cả 2 loa đều phát ra tiếng. Độ to nhỏ gần bằng nhau. Em tắt volumne kênh đó đi và vặn volumne còn lại thì hiện tượng vẫn như trên. Em đã kiểm tra kỹ các trị số điện áp gần giống trong mạch và âmply không bị ù hum. Các bác vào bắt bệnh dùm em với.
RC bản chất là mạch lọc tần số cao. em đoán rằng vì mạch này gây tự kích tần số cao nên tác giả mới dùng mạch RC này. chạy vậy nghe mí đã
Bác giúp em gải quyết cái bệnh của em đi. Em đang mừng là có bác đi qua nhưng bác lại bỏ qua em làm em mừng hụt :lol: Cám ơn bác trước.
