Các bác có mạch Amp đèn hay Post lên cùng nhau trao đổi xem ưu nhược điểm thế nào mà có nhiều Amp đã đi vào huyền thoại.

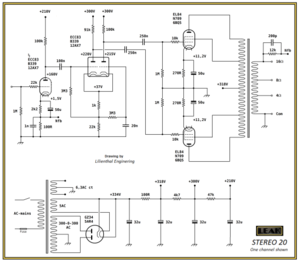

Mở đầu là Amp El84 PP. Dùng loại tube rất phổ thông dễ làm âm thanh khá hay. Amp LEAK ST-20 được sản xuất tại Anh Quốc từ những năm 58. Mạch thuộc vào loại đơn giản. Tầng đầu input dùng tube ECC83. Tầng đảo phase kiêm Driver chạy mạch Long tail phase inverter. Dùng hồi tiếp toàn cục rất sâu.
Mạch này theo em hay ạ, có rất nhiều ưu điểm: Tầng input sang đảo phase nối trực tiếp. Tầng Driver chạy Cathode follower thúc tube công suất dễ dàng đạt Full Power. Băng thông vì thế rất tốt. Tốn ít tụ nối tầng. Âm thanh mạnh mẽ. Nhược điểm: phải dùng nhiều tube

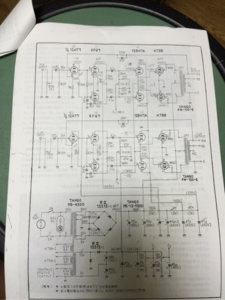

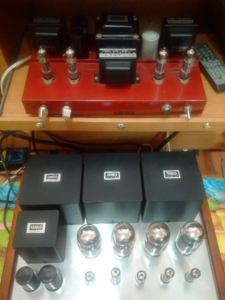

Không cụ ạ Con dưới hịn hơn em vẫn theo Schema - KT88 GEC x 4 , 12BH7x2 12AT7 x1 6FQ7 x2 nối tầng em thay toàn bộ bằng Mundorf Supreme
Cụ có mạch ECL82 không post lên cho em ngó cái. Em còn 4 quả PCL82 mà chưa biết làm gì đây. Theo cụ có lên làm không ạh?
Em không có sê ma cụ ạ em cũng lười đo vẽ lại quá. Bóng này khoai tây nói là 1/2 ECL82 = 1/2 12AT7 + 1/2 EL84, em thấy khá đáng chơi nếu làm tới chỉ có điều nâng cấp bóng khoai quá.
Lắm bai át thế chắc tiếng nó cứng lắm b nhỉ? Em đang đợi mấy quả sê ma đèn DHT và các bí cắp đính kèm khả dụng

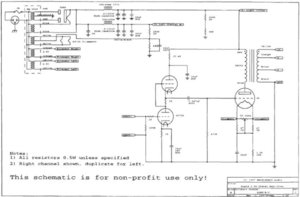

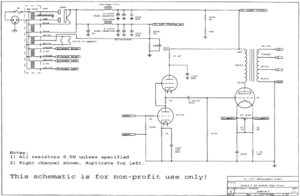

Anh bạn em đang nghe 45 SE theo schema này với tai trâu của em khá ấn tượng - không biết là do mạch hay hay do linh kiện chọn lọc Cụ buiducbac cho em xin nhận xét với ạ Chi tiết về schema này ở đây ạ: https://drive.google.com/file/d/0B_y6BL ... sp=sharing
Các anh tây đã phân tích chi tiết rồi, mạch này là dạng cơ bản đặc điểm nổi bật đơn giản dùng ít linh kiện. Tầng input kiêm luôn Driver dùng Tube 6072 là loại có đặc tuyến rất đẹp gain 44 lần chạy mạch SRPP có tụ thoát cathode nên gain của tầng này cỡ 35 lần trở kháng ra tầm 15K đủ để lái tube 45. Kiểu mạch SRPP cho âm thanh nhanh, chi tiết, méo thấp phối hợp với đèn công suất 3 cức đốt tim trực tiếp sẽ rất phù hợp. Tầng Output tube 45 chọn đốt tim AC sẽ cho âm thanh nhạc tính hơn đốt DC. Tuy nhiên có thể nhiễu nền sẽ hơi cao mặc dù đã dùng mạch Hump port. OPT nên dùng lọai 3.5K-5K để DF cao hơn sẽ dễ kéo loa hơn. Có một số linh kiện phải dùng loại tốt để âm thanh hay hơn: tụ bypass cho 6072; tụ thoát cho tube 45; tụ nối tầng. Một điểm nữa họ không dùng hồi tiếp âm. Sẽ rất hay đối với thể loại Vocal, nhạc cụ
Em đã gom đủ linh kiện để triển mạch full DHT, dự định của em là Input-VT25-IT-300B, ngồi hóng schema hay của các bác.
Cám ơn kiến thức uyên thâm của bác buiducbac. Chắc vì mạch đơn giản, linh kiện dễ chọn lọc nên nó mới hay theo bác thì mạch này có đáng sưu tầm không ạ?

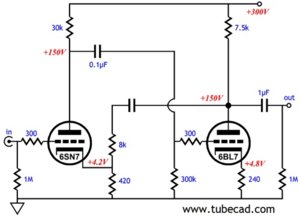

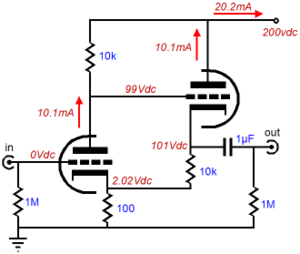

Bác TubeCad có rất nhiều mạch Pre hay. Bác nên chọn loại này http://tubecad.com/2013/04/blog0260.htm Bọn Em đã thử âm thanh tốt.
