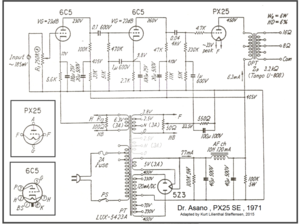

Biến áp này dành cho 2A3. Vì cao áp thấp hơn Mạch trên dùng được cả cho 2A3. Nếu bác đã mua thì lắp 2A3 cũng hay đấy

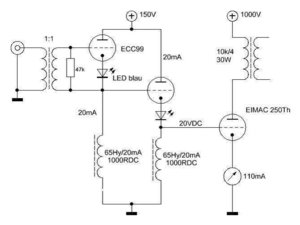

Tube 250TH em chưa nghe nhưng dòng chạy lưới dương tương tự em đã nghe là 100TH âm thanh thực sự ấn tượng. Trung trầm nổi gồ lên khác hoàn toàn các tube 5 cực và 3 cực chạy lưới âm. Tuy nhiên mạch này không có gain. Thiết kế cả 2 tầng của ECC99 đều chạy Cathode Follower nên chỉ khuêch đại dòng. Tầng Công suất 250TH có gain cỡ 35 lần thì phải qua OPT 10K:4R có tỷ lệ 50:1. Nên bơm vào 1Vrms thì xuất ra là 35/50 = 0.7Vrms. Để nó chạy được thì phải dùng Pre có điện áp xuất rất cao.

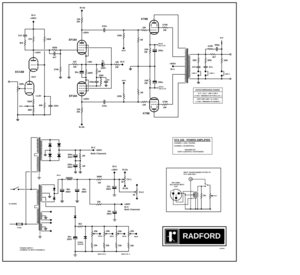

RADFORD STA-100. Chạy tube công suất KT88 PP. Tầng input kiểu mạch Cascode có hệ số khuếch đại rất cao. Tâng Driver kiểm đảo phase chạy 5 cực lại một lần nữa đẩy gain lên cao chót vót. Thế là phải dùng một vòng hồi tiếp âm sâu thẳm. Phương án này các AMP cổ hay dùng nó là một trong những phương án để tăng DF, giảm méo, Giảm trở kháng out, tăng băng thông, nhưng âm thanh sẽ thiếu nhạc tính.
Loại này có ripler ko bác. Em thích kiểu hội tiếp từng phần hơn. Tầng đầu và lái gain vừa đủ do phối đèn và hồi tiếp cục bộ của phần này. Tầng công suất có hồi tiếp Ktode do dùng OPT super untraline. Và hồi tiếp lưới 2 như hình trên bác port

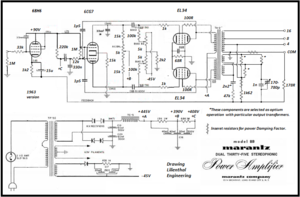

Marantz 8B một thời được săn tìm và đến giờ giá vẫn ngất ngưởng. http://www.ebay.com/itm/Marantz-8B-Tube ... SwHJhXMkhb Tube công suất EL34 PP. Phần nguồn dùng bội áp có vẻ không Hiend lắm. Những năm 60 thường ưa chuộng mở đầu dùng bóng 5 cực để có âm thanh nhanh hơn, gần với bán dẫn. Nối tầng trực tiếp sang đảo phase kiêm Driver dùng Tube 3 cực để âm thanh mềm hơn, trở kháng lái thấp hơn. Tầng công suất chạy chế độ UL và Fix bias với hồi tiếp nội bộ bằng trở 68R và Bypass tần số cao.

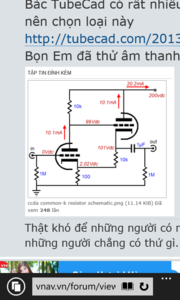

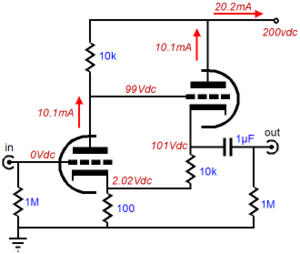

Dùng 6DJ8 hoặc ECC88. Ngoài ra với điện áp cao hơn có thể dùng tube 6SN7 theo mạch sau: http://tubecad.com/2012/07/blog0236.htm[/quote] da.các bác cho em hỏi mach pre này nếu dùng biến thế xuất âm theo kiểu SE thi gắn như thế nào ah.mong cac bác chỉ giáo ah
Bác nối biến áp xuất âm vào vị trí thay cho trở 1M sau tụ 1uF. Trường hợp biến áp của bác có thể chịu được dòng cỡ 10mA thì làm theo mạch khác xuất âm trực tiếp không phải qua tụ 1uF sẽ hiệu quả hơn.

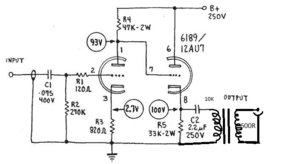

y cua em cung la mach nay nhung opt khong noi tiep voi tu.bo tu luon.co the bo tro 10k va the vao do la opt duoc ko ah.hoac noi tiep voi tro 10k.khong biet co duoc ko.(opt chiu dong dc).

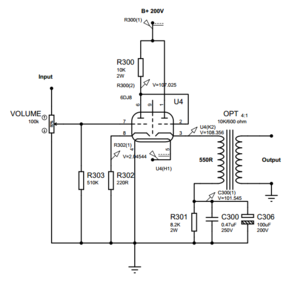

Mời bác CaoDucPhat và HungThe. Pre xuất trực tiếp OPT không dùng tụ nối tầng. Có thể dùng các loại tube Ecc88, E88cc, 6DJ8, 6H30... Với chế độ làm việc: dòng của 2 nửa đèn khoảng 10mA. - Tùy theo điện trở thuần của sơ cấp OPT để chọn R301 sao cho tổng của R301 + R sơ cấp OPT = khoảng 10K. - C300 và 306 dùng Bypassed nên chọn loại tốt vì nó ảnh hưởng nhiều đến âm thanh. - Gain của mạch cỡ 4 lần. - Trở kháng xuất rất thấp <600R vì mạch lái OPT dùng Cathode Follower sẽ cho băng thông cực rộng.
em rat ccam on bac buiducbac da giup do.theo bac thi nen dung opt 6k hay 10k hay 15k.loai nao hop hon don ah
Mạch trên có ưu điểm lái được OPT khó kéo, trở kháng thấp dưới 10K. Trường hợp OPT trở kháng trên 15K thì dùng mạch GND Cathode đơn giản hơn.
Cụ Bùi, cho em hỏi 2 phát liên quan đến mạch của cụ được ko ạ? 1. Dùng OPT nhưng chất âm vẫn phụ thuộc nhiều vào tụ, như vậy sẽ thiệt hại đủ đường. Có cách nào loại bỏ sự ảnh hưởng của con tụ ko? Nếu ko, sao ko xuất tụ trực tiếp luôn, vì đằng nào cũng phải dùng tụ tốt, và trở kháng ra của mạch Cathode này cũng đã thấp rồi. 2. Cục OPT trong mạch, dùng Fe xám mỏng 0.35mm - loại dùng để quấn OPT cho tube công suất có ổn ko? Em mới chỉ quấn opt tỷ lệ sơ/thứ cao cho tube công suất, nghe bằng tai cũng ổn nhưng đọc thì thấy fe dành cho IT là loại rất kỳ bí, chất lượng cực cao mới đảm bảo dải tần. Vì thế cũng đang run run
1. Tụ Bypassed C300 và C306 có tác dụng ngắn mạch xoay chiều xuống mass, gần như nối tắt trở 8.2K. Làm như vậy trở kháng xuất của mạch rất thấp chỉ khoảng 120 ohm. Lái OPT rất tốt về mọi thông số kỹ thuật. Tuy nhiên nhược điểm như bác nêu nó làm ảnh hưởng một phần đến âm thanh điều này không tránh khỏi. Nhưng việc ảnh hưởng này thấp hơn rất nhiều so với tụ nối tầng. Trên thực tế 90% mạch đèn đều dùng tụ Bypass cũng vì để giảm trở kháng và nâng độ lợi khuếch đại. Muốn loại hoàn toàn tụ Bypass thì phải điều chỉnh mạch và phải dùng thêm tụ nối tầng. Trên thực tế Có thể bỏ tụ Bypass C300 và C306 đi mà không ảnh hưởng gì đến hoạt động của mạch nhưng phải đo kiểm lại băng thông đối với từng OPT nêu vẫn đáp ứng 20hZ-20KhZ +- 1dB là được. 2. Về FE quấn OPT em không thạo bằng bác
Vâng, cám ơn bác. em khoái cái dòng đỏ đỏ này, khi đó quấn OPT và chất lượng Fe cũng đỡ mệt hơn Với áp dưới 200V, DC tầm 10mA, thì quấn OPT cho thằng này chắc chơi chập đôi sơ thứ quấn 1 lượt thử xem sao Nhưng mà chắc sang năm mới mần được, năm nay dọn hết đồ đồng nát vào kho cũng mất gần 1 năm rồi :lol:
em khoai mach pre khong xai con tu noi tang nao ca.de luc nao ranh em lam phat moi dc.khong biet la opt khoang may henri la du cac bac.
