Cụ thử xem. Còn cái công thức đó nó chung cho tất cả các loại R,C,L không loại trừ cả IT, hay OPT. Em chưa quấn OPT,... nhưng em nghĩ nó đúng.
R ở đây không phải là điện trở thuần của cuộn dây, mà là R của tải, tính tương quan từ cuộn sơ cấp và mạch. Điện trở thuần cuộn thứ cấp này chắc chỉ vài chục ohm là cùng. Như vậy 2 cuộn nối tiếp = 600R, 1 cuộn là 150R, song song thì vẫn 150R nhưng lợi về băng thông phải không ạ?
Hai cuộn cảm riêng biệt trong điều kiện lý tưởng thì áp dụng như vậy được. Mà tính theo công nối tiếp Lt =L1+L2, song song được tính là 1/Lt=1/L1+1/L2 đơn vị t tính là Henry cụ nhé. Còn khi nó nằm trong mạch điện có các thành phần L,C,R thì Zt phải được tổng hợp theo công thức riêng ạ chứ không thể bê công thức tính trở thuần để áp dụng đâu ạ. Còn nằm trong một cục biến áp nó có công thức tính riêng ạ.
Giả sử em có hai cái mạch gồm Nhánh thứ nhất bao gồm: R1-L1-C1 mắc nối tiếp nhau. Tổng trở của nhánh 1 nó thành Z1= SQRT {R1xR1 + (Zl1-Zc1)x (Zl1-Zc1)} Nhánh thứ hai gồm: R2-L2-C2 mắc nối tiếp nhau Tổng trở của nhánh 2 nó thành Z2= SQRT {R2xR2 + (Zl2-Zc2)x (Zl2-Zc2)} Vậy tổng trở của cả mạch là: Nếu mắc // nó thành: Ztổng= (Z1xZ2)/(Z1+Z2.) Nếu mắc nối tiếp nó thành: Ztổng= Z1+Z2 Cục OPT hay cục IT của bác cũng vậy thôi ah. vì mặt bản chất nó cũng là cuộn dây có hỗ cảm, có điện dung ký sinh... nhưng mô hình hóa toán học của nó cũng về các thành phần R,L,C. và tuân theo định luật Ôm thôi. Cuộn dây có cực tính thì đấu đúng cực tính. Em ngộ vậy không biết có đúng không.
Vâng em cũng nghĩ nó không phải là điện trở thuần mà tổng trở của toàn mạch tổng trở này nó phụ thuộc vào tần số f mà.
Bác đúng với Z của các thành phần riêng biệt . Nhưng đây là trở kháng phản ánh tỉ lệ giữa sơ và thứ (trên cùng 1 core ) của transformer nên các bác trên nói đúng ( sqrt (Z1/Z2) = N1/N2 ) vậy nên khi 2 cuộn dây trên cùng 1 lõi mà có số vòng bằng nhau thì set 1 cuộn là 150R thì khi nối tiếp nó là 600R còn khi song song nó vẫn là 150R còn nếu set nó là 300R thì khi 2 cuộn nối tiếp nó sẽ là 1200R .. hê..hê
Vi diệu quá. Cũng khó hiểu nhỉ. Cảm ơn bác đã chỉ làm sao khi mắc nối tiếp nó lại nên khủng quá vậy nhỉ.
mấy năm diy ,tay nghề thì lên 1 tí (ngày xưa không biết đọc SCH , giờ lên đô mạch đọc ào ào, nhưng hiểu 10%-20% ) :mrgreen: nhưng lỗ tai thì lại nghịch lại .....ngày càng kém không phân biệt đâu là 300hz với 20hz 3.5khz với 20khz nên chừ cụ nào có cặp motorola 300hz-3.5Khz,để cho e 1 cặp để em làm input và output toàn tập motorola gọi là xính đôi :lol: thanks PS : do làm pre vào hay ra đều là : 300hz- 3.5khz (không suy hao 1 chút nào quá đẹp) :lol:
Vì điện cảm nó tăng gấp 4 lần lão Phúc. Quấn choke opt mãi rồi mà ko nghiêm ra ah. Mai lão quấn choke 1000 vòng ghép Fe lại đo, 2000 vòng ghép Fe lại đo là hiểu hàng niền. Có nhiều tay ham quấn OPT nhiều Henrry cứ quấn nhiều mãi khi oánh Power nghe cứ run run như phải gió hê hê

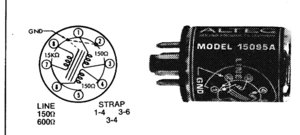

Thôi vis dụ đây nhé ! ở đây nó có chỉ cách đấu ... Em nghĩ có thể altec lansing và nhiều hãng khác của Mỹ hơi nhầm chăng ... Còn tại sao thì đã có cái Công thức ở trên đếy thêy ..
Em thử giải thích thế này các bác xem có ưng cái bụng không nhé. - Độ tự cảm L cuộn dây tính theo công thức L= M*n^2 trong đó : M gồm nhiều tham số nhưng vì ta xét các cuộn dây trên cùng lõi nên em không diễn giải cho công thức nó gọn n : số vòng dây - Trở kháng cuộn dây tính theo công thức X =K*f*L K: hệ số ; f: tần số ; L: độ tự cảm - Vậy khi đấu nối tiếp hai cuộn giống nhau trên cùng lõi thì như một cuộn có số vòng tăng gấp 2 do vậy L mới sẽ tăng gấp 4 ( 2^2 =4). Tương tự ba cuộn giống nhau thì L mới tăng 9 lần (3^2=9)... Từ đó trở kháng cuộn dây tăng tương ứng 4 lần với cùng một tần số f. Nếu xét chi li có tính Rdc , tổng trở Z = căn bậc hai biểu thức (4R^2 +Xm^2) R: điện trở thuần và các cuộn có R giống nhau. Xm: trở kháng mới Thân.
Cách cụ trả lời là ưng cái bụng quá cơ. Cảm ơn cụ. Em đã tỏ Hãng nó làm vậy nhưng tại sao nó là vậy mới đáng bàn mà cụ.
Thì mình đã nói ở trên nó là trở kháng phản ánh tỉ lệ giữa các cuộn dây trên cùng 1 core .. Bác lấy Công thức đó áp dụng và set tải bất kỳ ở bất kỳ trở kháng nào xem nó có phải vậy ko ? Mình ko vẽ ra cái công thức đó ..
Vâng em hiểu ý bác viết mà. Bác có ghi tỷ lệ Z1/Z2= N1/N2: nếu theo cái này thì nó chỉ tăng 2 lần nếu N tăng 2. Nhưng Z nó phải tăng 4 lần mà. nên công thức của bác Mountaineer viết là tương đối chuẩn.
Bác trên đưa công thức Sqrt(Z1/Z2) = N1/N2 là đúng rồi đấy là hệ số biến áp có gì lạ bác. Hay bác muốn đánh pan mọi người
Em nhòm nhầm xin lỗi bác linh79 nhé. Bác truong_tran_van: Nào em có dám đánh pan ai đâu. Bác đa nghi quá.
Trước em toan tính tự quấn OPT nhưng không đủ hoa tay và lão Tổng can dán nên thôi. Khi đó có để ý đến các thông số chung của OPT, IPT, IT, biến áp nguồn vv. Nó đều dùng chung một số công thức như các bác đã đề cập ở trên, em nhắc lại cho dễ nhớ: Hệ số biến áp: K = N1/N2 = U1/U2 = I2/I1 = Sqrt(Z1/Z2) Trong đó: - N1, N2: là số vòng dây Sơ cấp và Thứ cấp - U1, U2: là điện áp Sơ cấp và Thứ cấp (V) - I1, I2: là dòng điện Sơ cấp và Thứ cấp (I) - Z1, Z2: là trở kháng Sơ cấp và Thứ cấp (Ohm) Từ đó thấy rằng K là thông số quan trọng liên quan đến nhiều đại lượng của biến áp. Tính thử với Biến áp xuât âm Motorola ở trên, Ta có các thông số: 10K/600R; DC max 20mA; Băng thông 200hZ-3500hZ. Tính hệ số biến áp K = Sqrt(Z1/Z2) = SQRT(10.000/600) = 4. Như vậy hệ số biến áp là 4:1 nó mang nhiều ý nghĩa khi thay vào các công thức trên: - Đối với điện áp: Khi Ở Sơ cấp là 4V thì thư cấp nhận được 4V / 4 = 1V. - Đối với dòng đện: khi Ở Sơ cấp là 20mA thì thư cấp nhận được 20mA x 4 = 80mA - Đối với trở kháng: như các bác đã bàn nối // 2 cuận thứ cấp trở kháng sẽ giảm 4 lần. Thay các giá trị vào công thức cũng đúng thế. Ngoài ra với Biến áp thường được quan tâm đến tần số cắt dải dưới. Nó Có mối quan hệ vơi công thức: L = Z/(2pi x Hz) Trong đó: L: Tự cảm của cuận dây (H) Z: trở kháng của cuộn dây (Ohm) Pi: 3.14 Hz: tần số căt dải dưới (hz). Tính thử thông sô tự cảm cuộn thứ cấp của Biến áp Motorola: L = 600/(2 x 3.14 x 200) = 0.48 H. Thông sô tự cảm cuộn sơ cấp của Biến áp Motorola: L = 10000/(2 x 3.14 x 200) = 7.9 H. Các bác có biến áp này đo thử xem có đúng không?
