Bác phải mắc tải vào đo mới chính xác được.. Và bác phải cho biết cục nguồn cao áp của bác được mấy V AC thì anh em mới tính được cho bác. chúc vui
Em hỏng dám mắc vì thấy Vol cao quá, nếu mắc thử thì có sao không bác ? Cục biến áp của em đo là 400VAC bác ơi! Cám ơn bác.
Nếu bác làm theo cái mạch trên thì phải thêm con trở thoát lưới 22K đến 47K .... Bàc nên nghiên cứu kỹ bên topíc ráp GU50 SE, theo em cái mạch đó chạy thì được nhưng không được hay. Kính
Cám ơn bác BlueStar đã gợi ý. Em định ráp thử mạch này rồi lần lượt mạch khác nữa ạh. Vì em đang ráp tạm trên sườn máy có sẵn đang chạy 4 bóng 6L6, mượn tạm cục biến áp và OPT trên đó thôi. Lúc sáng em đo nhầm đường ra của biến áp, em đã đo lại thì thấy 2 dây màu đỏ vào bo nắn : 1 dây vào thẳng bo nắn nhưng chưa nắn 142VAC, 1 dây qua công tắc chờ bóng nóng rồi mới mở 190VAC và khi mở công tắc là 420VDC. Bác giúp em tính toán lại điện trở bao nhiêu ohm và bao nhiêu W bác nhé. Thanks bác.
Cám ơn bác đã quan tâm. Đúng là em chưa biết phải gắn dây OPT như thế nào vì sơ đồ thì có 2 dây, cục của em có 3 dây : 1 đỏ và 2 xanh. Em thấy 2 dây xanh vô chân số 3 của mỗi bóng; còn dây đỏ vô bo nắn nguồn. Nếu vậy thì em phải xài OPT nào mới đúng bác giúp em với hoặc có thể tận dụng cục có sẵn và cách gắn dây sao cho đúng hả bác ? Em đang tìm mua 2 cục OPT cho đèn GU-50 mà chưa biết chỗ nào bán
Báo cáo các bác em đã lắp thử xong amp với bóng GU-50 + 6N2P-EB. Như sơ đồ em đã post bên trên thì em có chỉnh lại vài chỗ theo những gì em có. OPT và biến áp + bo nắn bằng diot thì lấy tạm của Amp chạy 4 bóng 6L6. Điện áp chưa tải B2+ 420VDC, B3+ 420VDC; có tải B2+ 370VDC, B3+ 70VDC. Kết quả âm thanh khá hay nhưng chỉ nghe rõ 1 bên, còn 1 bên nghe như tiếng nghẹt mũi rồi im luôn. Em cho chạy chưa tới 2 phút thì có mùi khét :mrgreen: , kiểm tra thấy con trở 20K 10W nằm trước đường ra của B3+ nóng phỏng tay em luôn :wink: Tắt máy em đổi vị trí dây B3+ qua B2+ thì cũng giống như cũ. Nhờ các bác giúp em tìm hiểu nguyên nhân, em đang tập ráp theo phương pháp "mo huyền" thôi đừng cười em các bác ơi.
Mạch này bác dùng tầng đầu 6H2 em thấy hơi yếu Mạch này bác thử thay 6H2 bằng 6H1, R1 và R3 từ 1K thành 330, Cao áp B2 và B3 nối chung và tăng áp lên tầm khoảng 320V nghe sẽ hay hơn nhiều Chúc bác vui
Cả hai kênh đều thiếu con trở này, nếu thêm thì trở này bao nhiêu ohm vậy bác ? Em chưa có bóng 6H1, cũng đang tìm mua nhưng chưa biết chỗ bán. Cao áp B2 và B3 nối chung 2 đầu dây thành 1 rồi từ đó mới nối vào theo sơ đồ phải không bác ? khổ cho em, em chưa biết bằng cách nào để tăng giảm áp. Hôm qua em đo đường B2 vào OPT khi có tải chỉ có 70VDC nên em gắn đại vô chỗ trước khi qua con trở 20K 10W của bo nguồn, kết quả bóng GU-50 đỏ lừ, không sáng trong mà có màu đỏ đục ngầu. Em hoảng quá tắt luôn chờ sáng nay online cầu cứu các bác. Sorry bác chủ topic, thôi cho em ké luôn nhé :mrgreen:

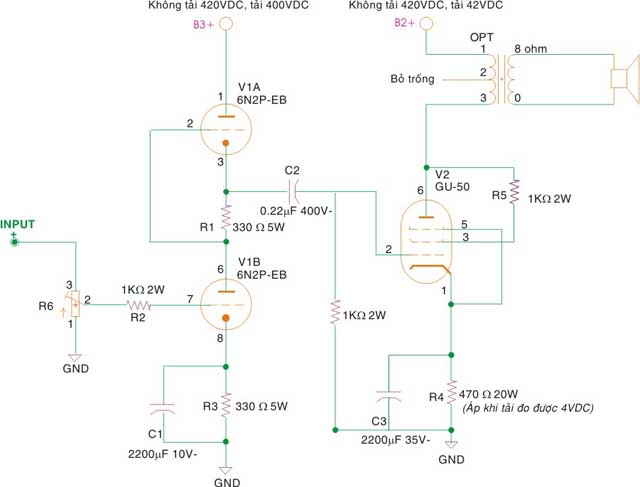

Tối qua em đã làm theo hướng dẫn của các bác, kết quả đã nghe được 2 kênh đều nhau, âm thanh khá tốt, có thể nói tương đương với cái amp chạy 1 bóng ECC81, 2 ECC83 và 4 6L6 của em đang có. Em chỉ mở Volume ở mức 9 giờ vì đêm khuya không dám mở lớn nên em nghe và so sánh như vậy, không biết khi mở volume lớn hơn âm thanh có bị méo không chiều nay em mới thử (vì cả ngày lo đi kiếm khói, chiều tối mới về nhà ). Kết quả âm thanh thì như vậy nhưng vẫn còn trục trặc là sau khi chỉnh sửa nghe được hơn 3 phút, con trở 20K trước B2+ bị nóng quá, hơn 4 phút có mùi khét. Em đo áp thì còn 42VDC, còn con trở thoát K 470 ohm 20W thì đo áp ở 2 đầu trở là 4VDC. Em có vẽ lại sơ đồ, chỉnh lại thông số và chú thích chi tiết nhờ các bác giúp em khắc phục hiện tượng này. Cám ơn các bác nhiều.
Em thấy bác dungphuong79 cảnh báo bác rồi, OPT PP không dùng được cho SE mà bác vẫn dùng, dù vẫn hát nhưng yếu xìu vì cao áp của GU50 thấp quá. Nếu bác có OPT SE thì V2(Ua của GU50) tầm 400VDC.
Cám ơn bác 7, vậy là em ráp amp tube được rồi Chỉ thiếu cái OPT cho đúng nữa thôi, em chỉ ráp tạm nếu được em sẽ kiếm cho đúng linh kiện và làm hoàn chỉnh luôn. Hiện nay em chỉ dùng kẹp cá sấu để kết nối mạch thôi, vậy mà nó nghe cũng khá rồi, hy vọng ráp nghiêm chỉnh nó sẽ khá hơn . Tối nay em sẽ thay con trở K khác, nếu vẫn chưa ổn thì em tháo ra hết, kiếm chassis ráp cho nó gọn gàng và tìm mua 2 cục OPT đúng thông số. Cám ơn các bác đã quan tâm giúp đỡ.
Nhìn GU50 của newbie TBG mà mãi không chán. Cái GU50 ở nhà giờ không thèm nghe nữa. Khi nào gé bác cho em tìm hiểu tí nhé. Ở chỗ em nguồn linh kiện tốt tìm khó quá.
Em nhớ không lầm thì bác Ba Cực phán trở thoát lưới GU50 trường hợp auto biass là 22k. Bác sang topic GU50 SE xem lại coi.
Em đã làm lại theo mạch này, nghe cũng khá nhưng bị ù, mở volume lớn nhỏ cũng ù như nhau. Chắc em chưa đi dây mass ngay ngắn, em chỉ gắn tạm thôi. Gắn dây OPT theo kiểu này thì hết bị nóng con trở 20K trước B3+ (có gắn đâu mà nóng ) , cho chạy hết 1 cái đĩa cũng không có mùi khét. Bây giờ thì em đã tháo ra hết, khi nào có chassis làm lại.
Đốt tim cho đèn 6N2 bác phải treo lên điện thế dương bằng 1 cầu chia áp,SRPP có cách chống ù khác hơn hơn kiểu thông thường 1 chút ạ. Thân.
Cám ơn bác Ultra đã chỉ dẫn, em sẽ làm lại. Àh bác Ultra cho em hỏi nhỏ ... "cầu chia áp" là gì vậy bác ? :wink: Em chưa biết, bác giúp em luôn đi, cám ơn bác nhiều
