Schematic đèn EZ81

Em có con pre, nắn bởi đèn EZ81, sau đó đi vào phần lọc nguồn. Nhưng chổ từ EZ81 đến phần lọc nguồn, xung quanh chân đèn EZ81 em không thấy có 1 con trở hay tụ gì cả, không biết như vậy có sai gì không? Em nhờ các bác biết chỉ vẽ giùm em cái schematic của đèn nắn EZ81.
Cảm ơn



Bác chụp cái hình cho chắc nha. xxx for 50 xxx

Rgds

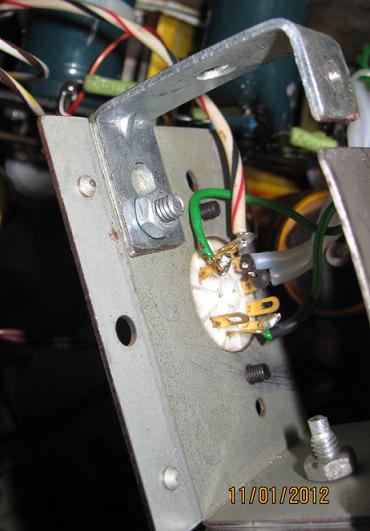

Em mod cái chân cắm chật quá, chụp nhờ bác Via xem giùm:
Chân 1, 7 (dây xanh) ra từ cuộn thứ cấp.
Chân 4,5 (dây trắng) ra từ cuộn sơ cấp.
Chân 3 (dây sọc): đây là dây cho dòng DC cao áp, để đi vào phần lọc nguồn.
Em không thấy có tụ, hay trở gì xung quanh các chân đèn EZ81 này. Thiết kế như vậy có sai, hay thiếu gì không bác. Nhờ bác chỉ giùm.

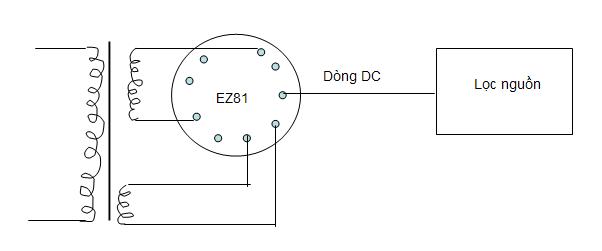

Em vừa vẽ lại hình lúc đầu về các chân
Thân



Kụ cứ xem giúp em cái hình này. Tổng thể thì em nó làm nhiệm vụ như vậy. đơn giản cụ ah



Vậy là xung quanh các chân không cần tụ trở gì cả. Còn cái tụ sau chân 3 (ghi Max 50 M gì đó) thì được xem là tụ lọc nguồn hả bác.
Thks

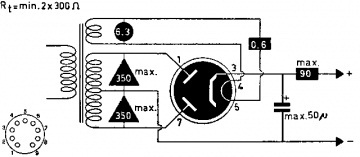

Tụ lọc nguồn trước choke cụ ah. Sau choke thì vô tư hơn, Max của bóng là 90mA. Cụ dùng 2 bóng ECC88 chắc max cũng chỉ 10mA nên thoải mái. :mrgreen:

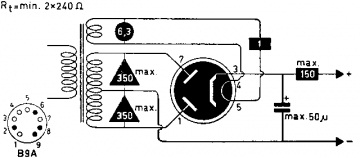

Iem xin lỗi, đưa nhầm cái hình EZ80, EZ81 max tận 150mA lận



mạch kinh điển nắn đèn hôm bữa em vẽ cho bác rồi đó. cứ vậy mà làm tới thôi. việc có 1 tụ ngay sau đèn nắn hay không là không quan trọng. tụ này chủ yếu ghim áp DC. bác bỏ đi tụ này vẫn được. thường người ta dùng 1 choke sau đèn nắn có tác dụng ổn dòng- tức ổn định dòng điện, làm tăng tuổi thọ cho đèn. choke này kết hợp với tụ lọc ngay sau choke làm thành 1 mạch lọc. mạch lọc cho tầng pre nên có 2 tầng để lọc cho sạch hơn.

chắc hổm em nói nhanh quá... nên bác quên :wink:



Bác tư vấn thế này thì chết.

Có hay không có tụ ngay sau đèn nắn là hai phương pháp lọc cơ bản (capacitor input filter và choke input filter) cho ra kết quả khác nhau chứ không phải không quan trọng đâu.



Em chỉ sợ chân 1,7,4,5 cần gắn thêm tụ trở gì thêm không? Nếu vậy thì sau chân 3 mới có tụ, choke. Vậy mạch em thế là ổn.
Em xin cảm ơn các bác đã tư vấn.



Tớ nhớ mang máng ngay chân 3 ( catot) có con trở 150 đến 300 Ohm gì đó mà !



Theo bác con trở ở chân 3 có tác dụng gì vậy?



Cháu xin phép đc đoán nha bác , hình như là con trở vừa để giảm áp vừa tạo mắt lọc RC cho nguồn sạch ạ :mrgreen:
Có gì k0 phải mong các bác chỉ giáo



ké bác chủ

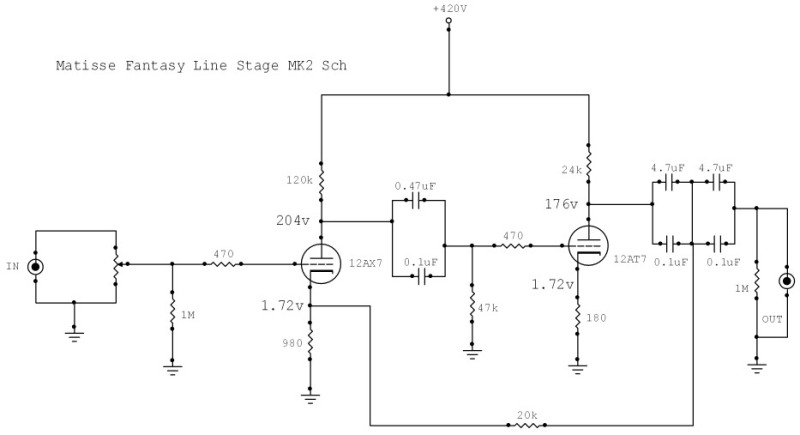

em ráp mạch này em xài đèn nắn ez81 có được kg các bác cao thế của em chỉ có 275v



Dùng được ez81 nhưng từ 275v => 420v hơi căng đấy ạ



Bác ZeZe thân :
Cái bác hỏi "con trở " thực chất là cách ghi kiễu xưa dòng Imax chụ dc của đèn 150ma cách vẽ trông giống con điện trở :mrgreen:
- Về tụ lọc nguồn bác cứ lắp cho đèn trong trường hợp này EZ81 là chân số 3 trước choke 1tụ 47mf ra mass sau choke dùng tụ 47mf hay lớn hơn <100mf cũng dc , vấn đề là nếu bác không lắp tụ lọc nguồn chân Dc ra trước choke sẽ nghe choke rung rất to do nguồn qua đèn còn chưa sạch nhiễu 50HZ do dó bác phải có tụ lắp trước choke nhé .



Các các có chuyên môn có thể TV giúp em vì em thấy trong datasheet của bóng nắn EZ81 ( trong biểu đồ lọc bằng Tụ sau đèn nắn) có đường đứt nét 8mf và liền nét là 50mf nhưng em không hiểu lắm về trị số 8mf ( có phải là tối thiểu không ? ) còn Max là 50mf thì em cũng biết qua bảng tổng hợp đèn này, nhưng còn Min thì thế nào bác nhỉ ? Vì em đưa Tụ nhỏ cỡ 5mf sau đèn nắn ( bản chất là hạ áp sau đèn nắn này ) thì con trở ngay sau nó dù đã nâng công suất lên trên gấp đôi vẫn rất nóng các bác ạ. Em không lý giải được . :lol: Mong các bác hỗ trợ thêm. Cám ơn
