cho em hỏi cách tính R plate load của bóng pre thế nào ạ. ví dụ em có bóng pre hệ số như sau : Ra 7k, Ia max 25mA, mu 42, S 7, Va 100v, G -0.8V. em muốn chạy Va tầm 100V. làm sao chọn plate load bao nhiêu là tốt nhất, min và max thế nào ?

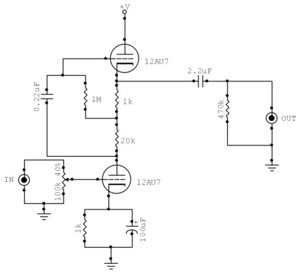

thay đổi trị số R load này sẽ làm thay đổi trở kháng ra và gain. nó có thay đổi dãi tần ?



Bác thêm một con số zero vào đi bác. Vì I (A)



Các công thức này ở đâu ra hay quá vậy Bác? Trích dẫn ở đâu cho em xem với được không?



Cảm ơn Bác, em chỉ thấy lạ là đèn 5 cực lại có hỗ dẫn thấp hơn cũng đèn đó mà mắc thành 3 cực.



Cả 2 đều đúng nhưng cách của bác em hay dùng và chính xác hơn (theo em) :mrgreen:



" sách tra cứu đèn điện tử " của Mai thanh Thụ, phải cuốn khổ lớn không bác ơi! in năm 1977 tra cứu dựa trên đèn của Nga sản xuất ..??



Sorry! Cám ơn bác Tea đã phát hiện tại Em tính nhẩm nến sai mất 1 sô 0

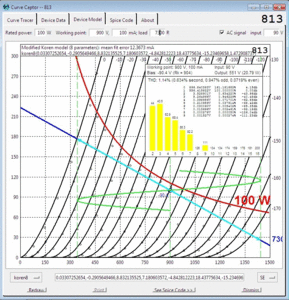

Ra= delta(V)/delta(I)=(900V-730V)/(100mA-0mA)=1700ohm
Rload (OPT) là = Ea/Ia-Ra=900V/100ma-1700=9000-1700=7300ohm

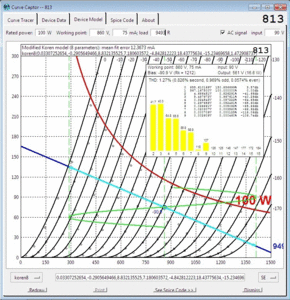

Trường hợp sau:
Ra=1973ohm và Rload =9493ohm



Em không rõ công thức tính RLoad (OPT) trên dựa vào tiêu chí gì? Có lẽ là cân bằng giữa Po và DHT.



Chào bác nonew
Trường hợp sau bác Go đã nói dùng cho UL nên khg dùng cuvre này được.Trường hợp đầu thì bác nói đúng. Đây là trở kháng tối ưu để độ méo thấp nhất cho cùng 1 công suất ra (gần đúng thôi) Nếu sai các bác đừng chém Em nhé. Bác Huy có điều kiện thử xem LT có đúng khg



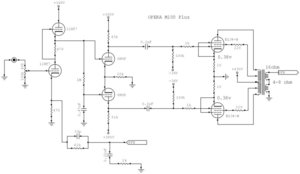

Bác có thể mô tả chi tiết thêm một chút không?
- PP hay SE?
- Ea,Ia,RL(RDC, Lp của OPT)?
- Dùng mạch gì?
- Dùng đèn nào? 3 cực thì được, 5 cực thì em chịu



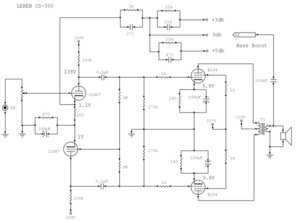

Tầng 6BX7 bị quá tải.
Khi dùng tải 6 Ohm(OPT 7.5k), Po=14.25w, DHT=4.6%



Hihi, triode và UL thì khoảng cách khá lớn thiệt vì chạy UL thì lái sẽ thấp hơn nên tầng 6BX7 chưa bị quá tải ngõ vào. Các tầng khi chạy mô phỏng thì thấy hầu như hoàn toàn khớp với datasheet.

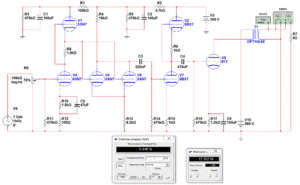

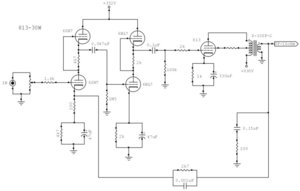

Trong sơ đồ có mấy điểm cần chú ý:
- Trở thoát lưới đèn 813 phải chọn cở 100k hay nhỏ hơn.
- Méo chủ yếu do tầng 6BX7 gây ra vì phân cực đèn V7 chỉ có 13.8V nên không đủ áp ra khoảng 90V để lái 813.
- Để có áp sau R2 là 320V và sau R1 là 156V thì R2=3.3k, R1=82k. Tuy nhiên lúc này tầng 6SN7 mắc song song lại gây méo quá cao do áp Uak chỉ còn 56V, tầng 6SN7 cũng gây méo đáng kể.
Tóm lại, chuyển qua mạch khác là đúng nhất.
