Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Cám ơn bác rất nhiều.

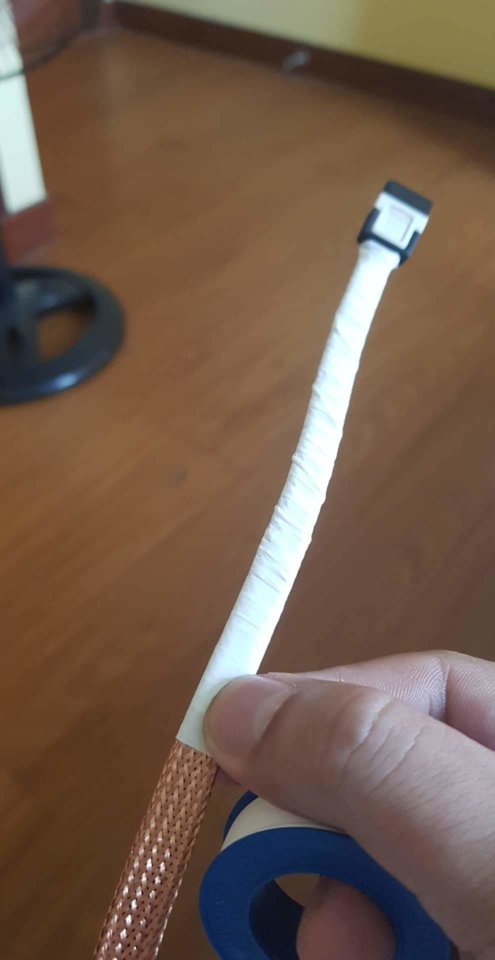

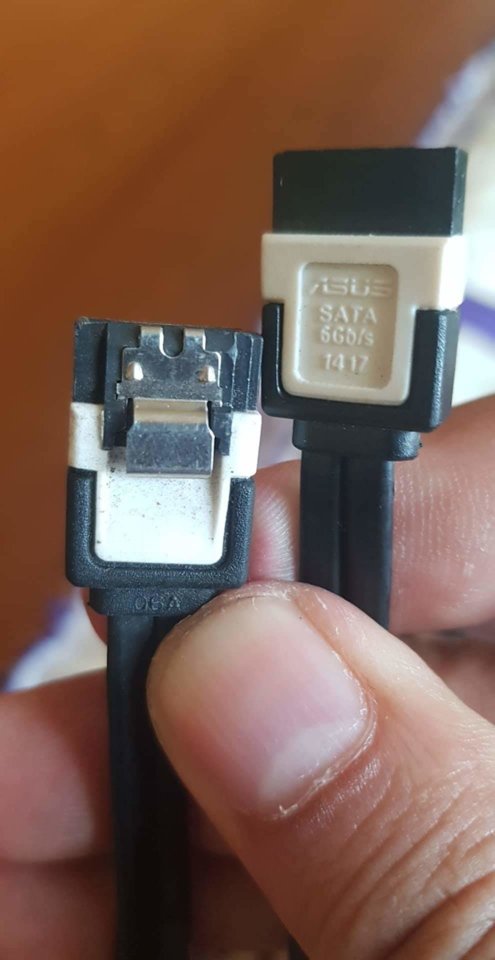

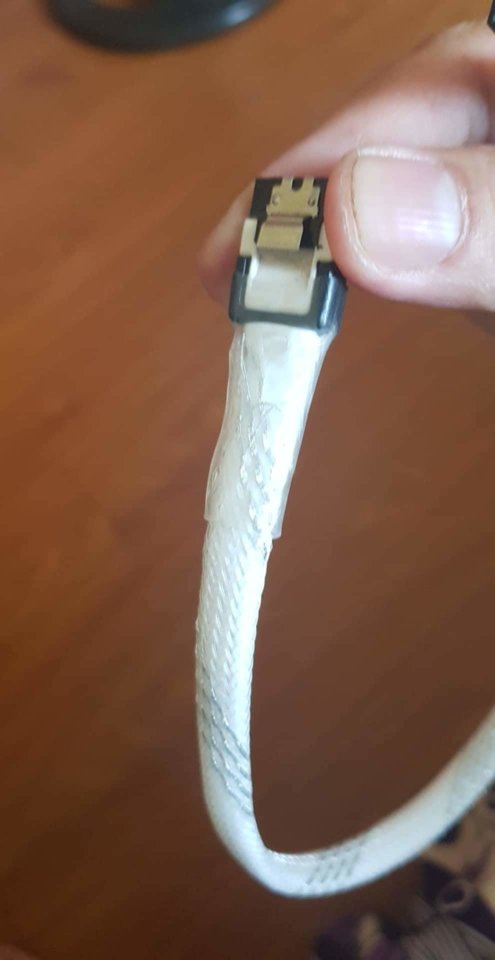

Diy sợi Sata xem thế nào các bác: Sợi Sata 3 của Asus, em bọc giáp đồng, quấn băng keo ống nước, bọc giáp nhựa.



phải nối mass giáp nhé bác...nếu kô nó là anten thu phát nhiễu khắp sợi cáp



Em thấy nhiều bác bảo ko nên nối. Để tối em thử đã



Em định mod lại amanero xem có hơn clock zin không, em chơi mạch clock rời và nguồn roeif cho phần clock luôn



Còn đây là bộ nguồn và PC của mình¶



mạch ổn áp của mình xài LT1083,bác vô ebay search một phát là có vô số cụ thể là đây(https://www.ebay.com/itm/5PCS-Posit...nkw=lt1083&_from=R40&rt=nc&_trksid=m570.l1313) giá khoảng 40K/1con.LT 1083 thì rất nóng,giảm áp càng nhiều thì càng nóng nên phải chon biến áp phù hợp cho đỡ nóng,Mạch 12V của mình xài biến áp Hommond 10V 17,5A mua ở đây (https://www.partsconnexion.com/HAMMOND-63224.html) Mạch 5V và 3,3V thì mình xài mỗi một biến áp Hammond 185G10,tổng cộng là 3 biến áp Hammond 185G10 .Diode thì mỗi mạch xử dung 3 diode Schotky Ixys 40A 45V thành cầu diode 20A 45V và ổn áp thì ghép song song 3 con LT1083.



ổn áp LT1083 bác có thể tham khảo tại đây (https://www.partsconnexion.com/media/pdfs/SEMI-53554.pdf )

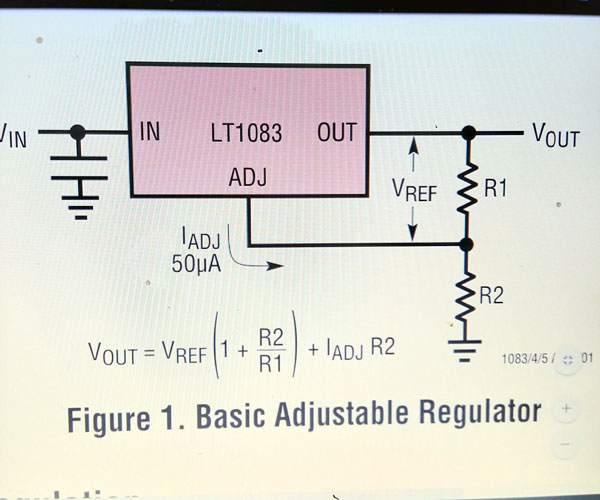

cách tính V out theo công thức
V ref =1,25 Theo công thức trên Vout =(R2:R1 + 1)X1,25 -->100 : 33 =3,0303+1=4,0303 X 1,25 =5,037V



Bác thử dùng 1 sợi day điện nối 2 đầu giáp để tạo đường dẫn cho nhiễu triệt tiêu kg nối mass xem sao.



Cám ơn bác đã chỉ dẫn tận tình, chắc là bác bỏ rất nhiều công sức cho vụ này rồi. Để em mần thử xem thế nào



Quên còn tụ:tụ sau nắn mình xài 10.000uf,sau ổn áp là 1.000uf.....Mình mất rất nhiều công vì mình có biết gì đâu,cứ lần mò một mình,nội cái vụ tính V này mình đọc đi đọc lại cả trăm lần mà chẳng biết làm sao vì mình không biết đọc điện trở,sau thấy trở amstran có ghi trị số nên mới dám mua về thử.

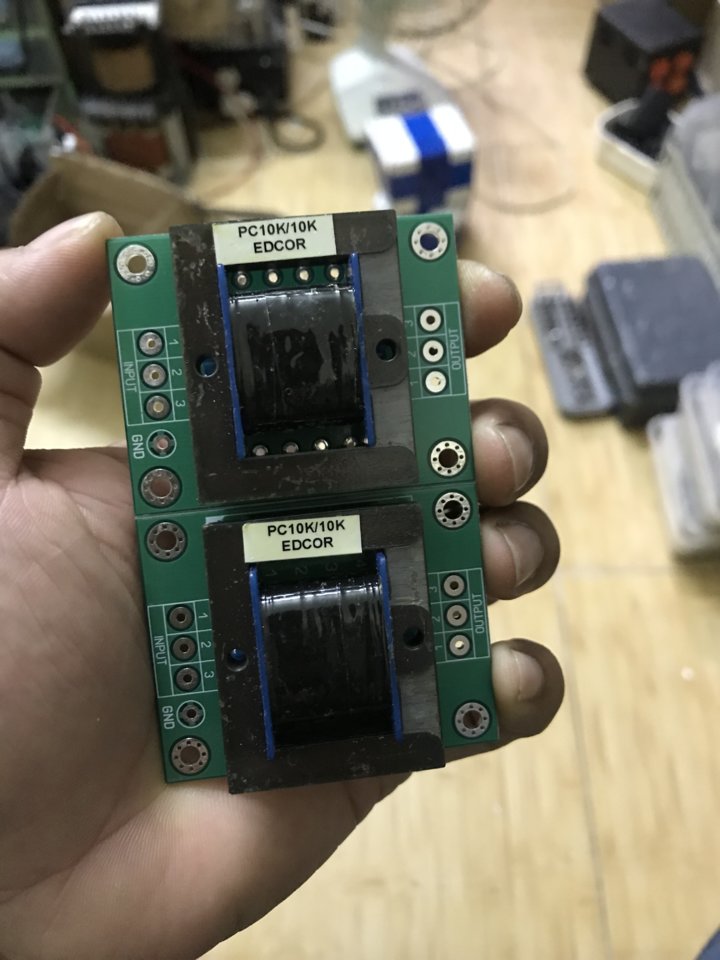

Mới được ông anh tặng cặp này, em lắp thử xem sao

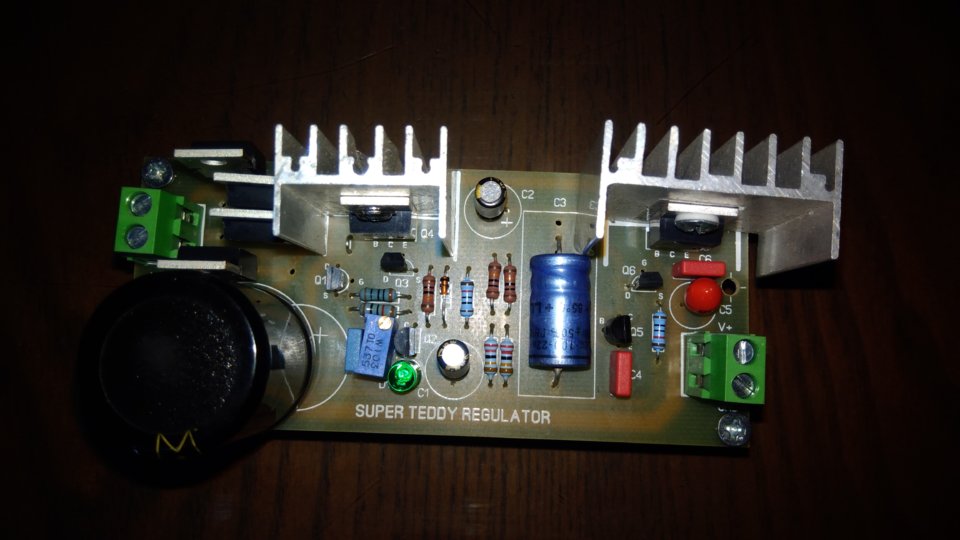

Hôm nay mới đóng điện super teddy, Led không sáng, áp không chỉnh được, chưa biết nguyên nhân tại sao



khả thi bo nguồn này cũng bị in ngược chân mấy chỗ, bác liên hệ a hieuvu xem sao.



Q2 Q5 cụ lắp BC thì ngược chân ce.



Cảm ơn cụ nhiều



Mình theo quán tính nên layout 2 con bjt Q2,Q5 theo dạng vỏ bjt hệ 2N của Mỹ, vd như 2N4401, 2N3904...nếu b xài loại hệ châu Âu như BC549, BC550 thì trên pcb xoay 2 con này 180 độ, tức là mặt cong ngược lại trên pcb.

Ngoài ra, muốn cho led sáng hơn thì nối tắt R1.
Tụ C3 lấy đồng hồ cơ đo tụ nạp xả tốt và về vô cực ở thang đo điện trở 1Megaohm hoặc min 500kohm. Tốt nhất là tantalum khô, dòng military của Mỹ như Kemet, Sprague..
Tụ C1 sẽ ảnh hưởng đến dãi tần và âm chất khá nhiều. Trung tính Pana FC, thiên trầm Elna silmic, dãi cao lung linh Nichicon muse.



Nguồn linear có nhiều ưu điểm, ngoài cái nhiễu nhỏ hơn rất nhiều so với switch, thì cái hay nữa là tăng tuổi thọ main board.
Với sóng cao tần không còn, nhiệt tăng trên ESR của tụ sẽ nhỏ hơn nhiều. Tăng hệ số an toàn phồng tụ, nổ tụ, bung mạch...
Bác phát động linear power supply đi, để ae có mạch hay chia sẻ và cùng làm thì vui.
Cái vụ nguồn này em cũng khá thành thạo, nên hy vọng sẽ phân rích, góp ý hoặc cùng layout pcbbkho6ng chừng. En cũng đã làm cho con laptop.
Ngặt lúc này vướng phụ hồ nhiều thời gian quá.



Tụ C3 quyết định chất âm toàn cục. Nguồn teddy đc phản hồi cho chất âm analoge nhất, ngon hơn cả họ 304x



So sáng chất âm so với lundahl sao bác ?



Hic..em mất cả tuần để thử mấy con bc550 và k170..mà ko được ..thay r2 10k thì chỉnh được áp có tải..tuột áp ko tự động kéo lên...giờ thì đã hiểu fugaka..diệt giun như thế nào..cái list linh kiện thiếu ghi chú hại mình..lát tháo ra tiếp..cứ lẩm bẩm teddy vậy ngon kiểu gì ..



Oh, Thank bác nhiều. Em chờ bác ra layout pcb để em đu theo.



E thấy một số người test ổn áp kêu nguồn 3045 cho chất âm rất tĩnh, nghe rất thk, hơn hẳn super teddy và các ổn áp khác. Có bác nào thử hết chưa



Câu nói này mình đã chờ đợi từ rất nhiều năm và mình rất trân trọng topic này của bác vì thấy ở đây rất nhiều cao thủ,những cao thủ sẵn sàng chia sẻ một cách vô tư.Mình chưa làm board DSD nào nhưng mình vẫn rình mò hàng ngày và tin chắc là mình sẽ cướp được chiêu cuối của các bác.Và để được như vậy mình xin đề nghị bác nào đứng ra lập topic giao lưu online ở đó sẽ post lên một vài file nhạc mẫu và các bác thực hiện xong sẽ post clip của mình lên để mọi người có dịp đánh giá và học hỏi.
Trở lại vấn đề nguồn linear nói riêng và vấn đề DIY audio nói chung mình xin nêu ý kiến riêng của mình như sau:Trong audio luôn có 2 vấn đề cơ bản đi theo nhau đó là lý thuyết và thực tế.mình thấy nhiều chuyên gia đưa ra lý thuyết và rất nhiều người cứ theo đó như là chân lý mà nhiều khi quên mất còn một vấn đề khác là thực tế,mà nhiều khi cái thực tế đơn giản nhưng lại hiệu quả hơn cả lý thuyết nên mình rất mong muốn trong topic này mọi người sẽ có nhiều điều kiện để giao lưu,trao đổi để đạt được mong muốn của mình mà đỡ tốn kém hơn.
Bản thân mình khi thiết kế bộ nguồn cho mình cũng biết là trên lý thuyết có nhiều điểm chưa tốt nhưng mình rất tự tin vào thực tế,vào lỗ tai của mình.Mình không dựa theo lý thuyết thế nào là tốt nhất nhưng chỉ dựa vào thực tế cái này nghe hay hơn cái kia và mình chọn cái hay hơn,thế thôi.
Một trong những cái thực tế đầu tiên mà mình biết đó là chất lượng linh kiện,điều đó cũng lý giải những cái trước mắt như có khi 3045 lại nghe hay hơn super teddy,hay có khi chip PCM 16bit lại hay hơn PURE DSD rất nhiều.



Tụ C1 và C3 em dùng 2 con tụ này được không bác?

C1 và C3 em dùng tụ này được không bác?
