Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Mình đang dùng laptop foobar dsd ra ampli có dac được bác, giờ mình muốn dùng bo ak4137 convert dsd làm transport vừa upsambling xem có hay hơn không thôi bác!



Xung CLK tần số cao qua mạch chuyển đổi logic rất dễ bị méo dạng các bác phải dùng osscilocope để cân chỉnh lại. Tín hiệu clk này rất quan trọng



Bo tích hợp mình đã mua nhưng về khoản đấu em hơi dốt bác hũu vũ chỉ cụ thể cho em vị trí đấu nhé bo ak em dùng như bo trên ảnh đã gửi. Cảm ơn bác nhiều



B tra datasheet xem DAC built-in bao nhiêu bit, tần số lấy mẫu bao nhiêu, để chọn tín hiệu xuất. Con AK4137 này mình chưa dùng tính năng sample rate convert từ PCM qua PCM.
Còn từ PCM-DSD, hoặc DSD-DSD thì thetheo dàn của mình không thấy khác biệt lắm so với convert bằng phần mềm. Có điều lúc này cấu hình laptop không yêu cầu quá cao.

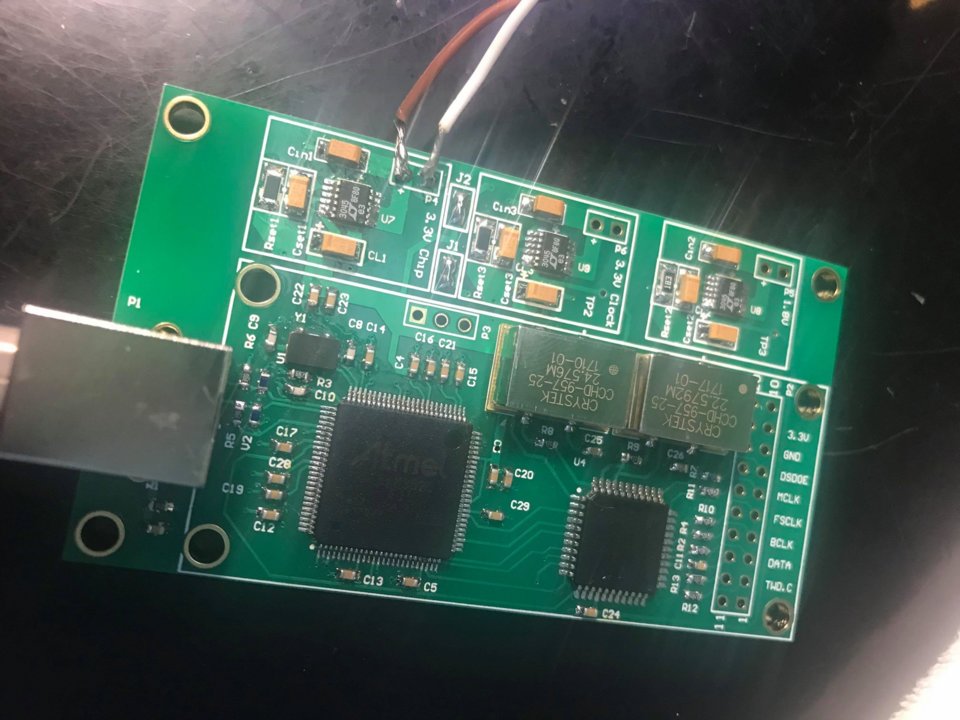

Nguồn regu lấy theo con IC 3 chân gần tụ hóa Nichicon vàng, đo kiểm điểm out 3v và đánh dấu.(hoặc dùng nguồn xuất 3v, chân 9, 10 của board Amanero) nguồn này cấp cho kênh logic áp thấp.
Socket xuất ở cuối board, đã có ký hiệu chân, theo đó để đấu cáp vào board chuyển mức logic.
Amanero thì cắm vào socket như hình.
Cần thêm jack BNC, RCA cho cổng coaxial.
B mua board chuyển logic chưa?



Ampli mình đang xài là ampli denon PMA 50 , có mạch advanced al 32 , dac nhận tối đa PCM 192 hz hoặc dsd 5.6 , tính hiệu 16 bit , 20 bit, 24 bit đều chuyển sang 32 bit, mình không biết chíp dac là loại nào!



Chip dsd dac vậy cũng ngon rồi. Tuy nhiên nó không phải dạng chip native dsd. Không cần thêm vào board AK4137 đâu b. Vả lại ampli của b không có cổng nhận trực tiếp tín hiệu I2S nên phức tạp thêm.



Vậy à, cảm ơn bác, giờ mình tìm hiểu thêm có nên thay opam hoặc xuất âm đèn , thân!



Buffer của e tích hợp luôn nguồn M2x.

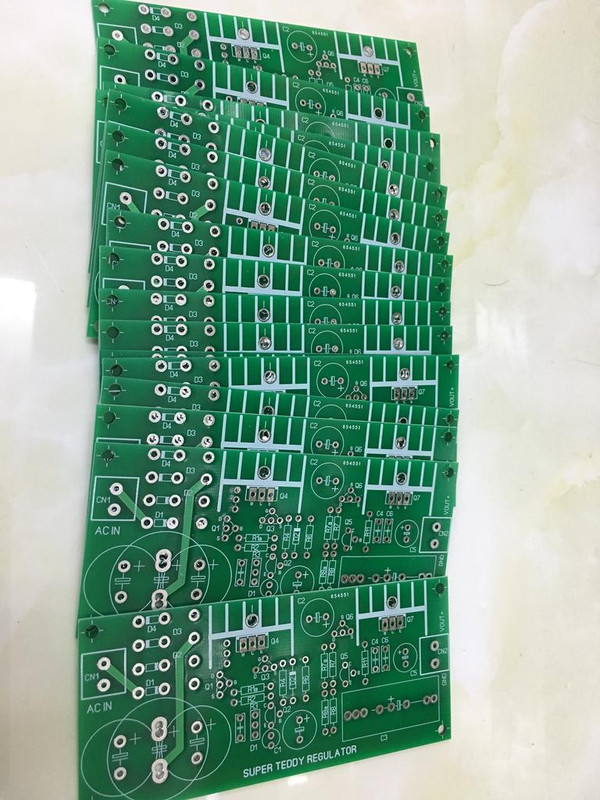

Em đặt in thêm 1 ít board nguồn Super Teddy cho các b đã đăng ký.



1. BachDuong: 08 bo
2. soiden6789: 03 bo
3. DJVDK: 04 bo
4. Huyhoascr: 02 bo
5. havansony: 05 bo
6. Rõ Rồi: 05 bo
7.Acuti : 03bo
...
Chốt 30 board

dạ vậy là đủ 30board
kì này em nghe là chỉ ra có 30cái



thanh toán sao ? ck thì bác hieuvu cho số tài khoản nhé . thanks

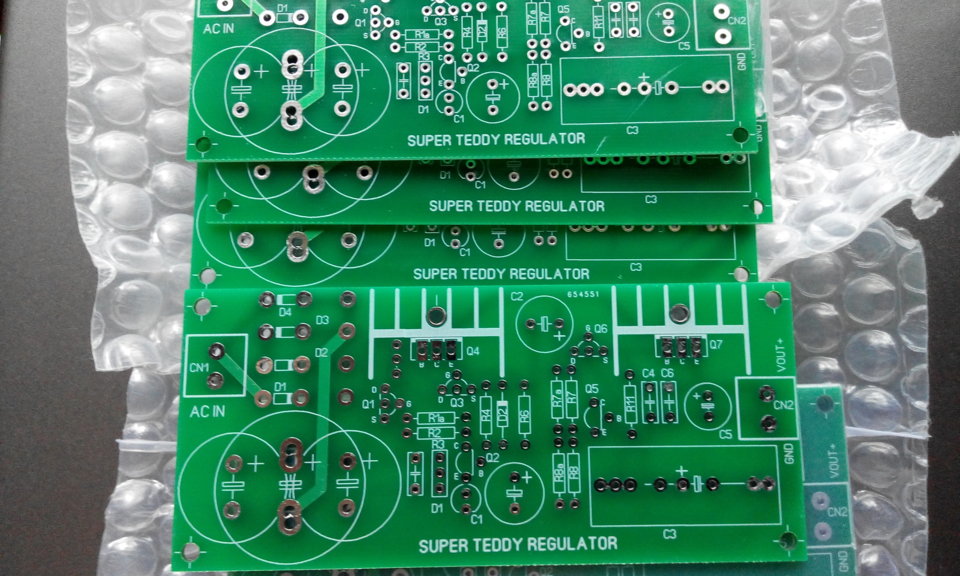

em vừa nhận board để chuyển ae ^^
em sẽ PM từng bác số tài khoản để chuyển khoản
và các bác cho em xin địa chỉ để em chuyển board luôn
Thanks All



Yah.em quên giá 1 board teddy là 36k

1. BachDuong: 08 bo - đã CK
2. soiden6789: 03 bo - đã CK
3. DJVDK: 04 bo = rồi
4. Huyhoascr: 02 bo - đã CK
5. havansony: 05 bo - đã CK
6. Rõ Rồi: 05 bo - đã CK
7.Acuti : 03bo = rồi



E soi mãi mà chả thấy tên e đâu!



Đã ck xong kiểm tra lại giúp nhé . Thanks



Bác HieuVu còn Bo DAC DSD không hay còn đặt được không.?



Cùng quan tâm như bác



alo bác có thừa bộ nào ko để lại em bộ CCHD 957 hoặc mua giúp em với



Cho anh đặt 4 bo nguồn supe tetdy nhé

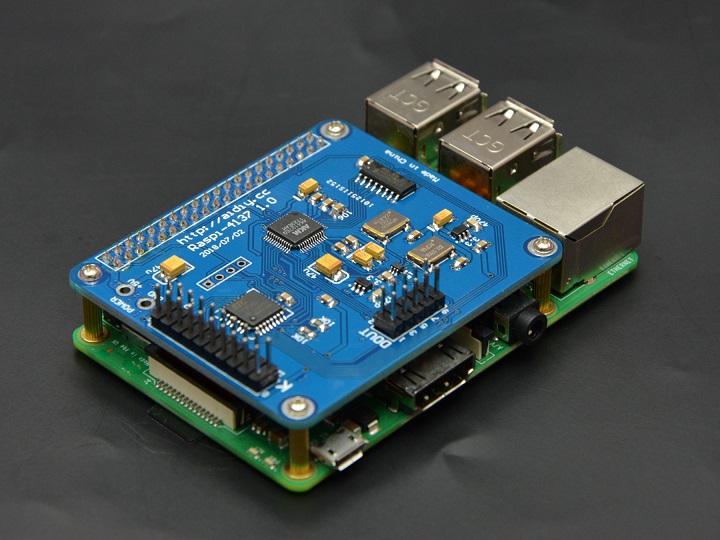

bác nào lắp board này rồi cho em xin í kiến tí đang tính lắp cho pi để kết nối dsd



Có bảng gtrị trở tụ ko cụ



bác cho 5 đặt 5 bo nguồn tedi nhé và bác nhắn cho số tài khoản



Trong trang web của Teddy Pardo có chỉ dẫn chọn linh kiện.
Tóm tắt như vầy:
- Điện áp DC sau nắn và lọc tụ từ 1,2-1,5 Vout + 6V. Ví dụ Vout là 5V, điện áp DC sau nắn là 12-13,5V.
Điện áp AC cuộn sơ tương ứng 9V-12V. Điện áp này càng cao thì không lo sụt áp điện nhà đèn, nhưng tản nhiệt lớn.
- Bjt dạng To-220 loại driver nào cũng tốt, cần dãi tần số làm việc cao, trên vài MHz. Hfe cao, cỡ 150. Ic max cỡ 3A, Pmax@25 oC chừng trên 10W.
- Jfet tha hồ chọn, Idss trên 5mA/V. Nhật, Tây, Tàu đều được. Q1 nếu thấy Led xanh sáng mờ, có thể nối tắt R1a.
- D1 Led xanh; D2 diode 1N4148, 1N914 hoặc tương đương.
- Chọn điện trở 1/4W. Trị số R4, R7, R7a -> 100K; R6, R11->10K.
Vout 5V: R2 ->10K; R8, R8a ->180-220K
Vout 10-20V: R2 -> 22K; R8, R8a -> 680K
Vout 20-30V: R2 -> 47K; R8, R8a -> 820K-1M
- Tụ C1, C2 loại tụ hóa low ESR như Nichicon Muse, Panasonic FC, NCC KMf... 100uf; tụ C3 loại tantalum 20uf, tốt nhất là tụ vỏ kim lạo, chân ra axial. Các tụ kẹp loại MKT 0.1uf.
- Các dạng vỏ linh kiện chỉ để định vi, nên dò chân linh kiện cho phù hợp chỉ dẫn trên board để lắp, hàn cho đúng. Ví dụ Q1, chân ra của K246, K30A đảo 180 độ so với K170, K68A, K163, K105... Cũng có thể lắp hàn con Jfet của Sony hoặc của Mỹ như Motorola cũng được.
Chọn hàn Q2, Q5 cũng vậy. Do bố trí chân tam giác, nên loại Âu, Mỹ , Nhật đều cắm hàn được. Lưu ý chân linh kiện.
- Tùy theo dòng tải tiêu thụ, để chỉnh ta chọn điện trở tải chừng 3W. Ví dụ Vout 5V, Iout 0,3A, chọn điện trở 15ohm.

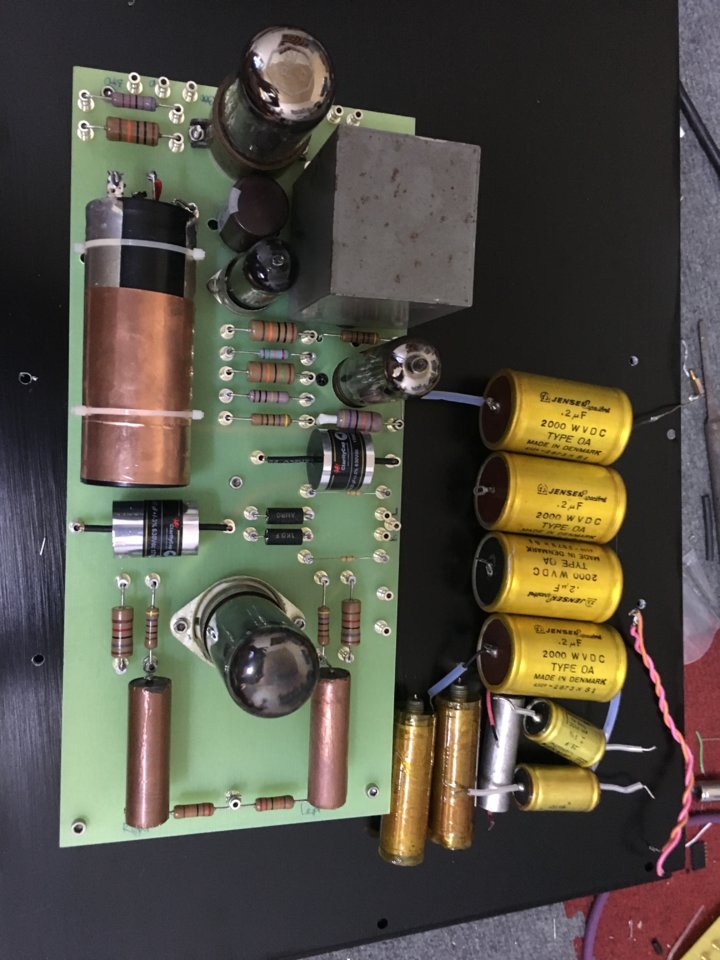

Sau 3 tháng làm túc tắc, cuối cùng thì e cũng nhốt chuồng xong cái dự ớn này.
Chất âm của nguồn Teddy k lẫn đi đâu đc.
