Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Discussion in 'Thiết bị số' started by hieuvu, 23/1/18.

Page 125 of 149
  1. NguyenThang1803

    NguyenThang1803 Advanced Member

    Joined:
    3/1/18
    Messages:
    129
    Likes Received:
    52
    1 bộ full linh kiện chi phí bao nhiêu vậy bác?

    NguyenThang1803, 31/5/19
    #3101
  2. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    Chào các bác
    Bạn em đang ship từ ebay con jfet kênh p 2sj103, cỡ 200k/10 con.
    K246, J104, K214 thì đang có sẵn, hơi mất thì giờ đo kiểm và match. Pre cần mỗi loại jfet 4 con. Về chi phí, chưa tính điện trở, tụ hóa( 47uf/35v) tụ MKT (0.1uf/63v) toàn bộ jfet 500k, board mạch in 70k.

    hieuvu, 31/5/19
    #3102
  3. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    Nguồn teddy linh kiện dễ kiếm mà b, website linhkienchatluong có đủ. Thay D44H11, D45H11 bằng BD243c, BD244c, ngoài ra Bc550, bc560, k170, j74 cũng có. Lắp nguồn cũng ổn.
    Riêng mạch buffer mình hỗ trợ cho b toàn bộ jfet, còn trở, tụ b tìm mua theo gu của mình nhé.

    hieuvu, 31/5/19
    #3103
    truongchithanh likes this.
  4. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672

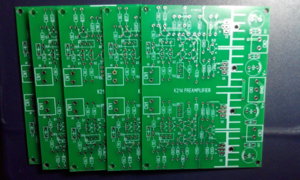

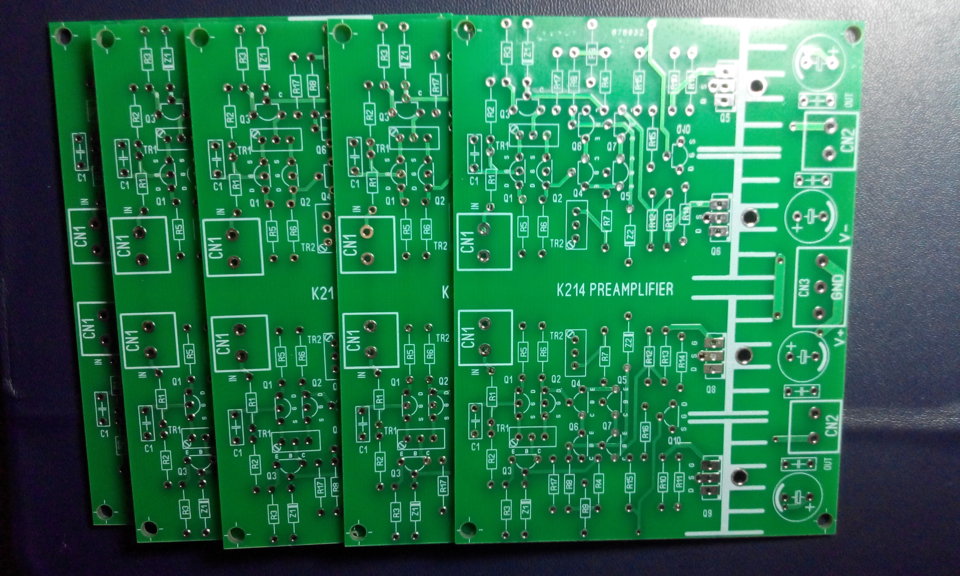

    Áp cấp +-24vdc, cần biến áp nguồn 24v-30 v đôi. IMG_20190530_172204.jpg IMG_20190604_110834_1.jpg

    hieuvu, 4/6/19
    #3104
    BachDuong, DJVDK and Acuti like this.
  5. soiden6789

    soiden6789 Advanced Member

    Joined:
    6/11/14
    Messages:
    84
    Likes Received:
    34
    Biến áp e đã có sẵn rồi, chỉ còn đợi board mạch đôi teddy vs bufer a ơi.

    soiden6789, 4/6/19
    #3105
  6. DJVDK

    DJVDK Advanced Member

    Joined:
    16/3/09
    Messages:
    1.025
    Likes Received:
    432
    DJVDK, 4/6/19
    #3106
  7. Ngoc2

    Ngoc2 Advanced Member

    Joined:
    21/3/17
    Messages:
    1.550
    Likes Received:
    810
    Bac @hieuvu, nếu kịp in giúp mình 2 pcb nguồn đôi teddy nhé. Thansk

    Ngoc2, 4/6/19
    #3107
  8. vmc_ct

    vmc_ct Advanced Member

    Joined:
    22/3/12
    Messages:
    312
    Likes Received:
    22
    Cho em ké 2 bo nguồn teddy với

    vmc_ct, 5/6/19
    #3108
  9. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    Linh kiện cho 1 kênh( jfet, mosfet và bjt kết hợp): 2x 2sk170BL(GR), 1x BC550, 4x BC560, 2x2SK214.
    2 zenner 6.2 hoặc 6.8v
    1x 100k, 1x 10k, 2x15k, 2x4.7k, 2x2.2k, 3x1k, 1x220r, 2x100r, 2x56r
    Trimmer 1x 500r, 1x 1k
    1x 68pf, 1x 100pf polystyren hoặc bạc.
    2 tụ MKT 0.1uf/63v, 2 tụ hóa 47uf/35v

    Nếu ngon lành hơn thì thay BC560 thành 2SJ104, 2SJ103 hoặc 2SJ105.
    Từng cặp cần match sai số <15% là tốt nhất

    hieuvu, 7/6/19
    #3109
    DJVDK and Syncbr like this.
  10. DJVDK

    DJVDK Advanced Member

    Joined:
    16/3/09
    Messages:
    1.025
    Likes Received:
    432
    Nhìn chữ nhức đầu quá :cool:
    em copy & path vào excel

    Parts for JFET >>>>

    [​IMG]



    Parts for TED >>>>>
    [​IMG]

    DJVDK, 7/6/19
    #3110
  11. Binh217

    Binh217 Advanced Member

    Joined:
    16/3/14
    Messages:
    335
    Likes Received:
    111
    Location:
    HÀ NỌI
    99x750.jpeg Hình ảnh dsc2 của 1 tay chơi trời tâyo_O

    Binh217, 7/6/19
    #3111
  12. soiden6789

    soiden6789 Advanced Member

    Joined:
    6/11/14
    Messages:
    84
    Likes Received:
    34
    A Khoa ơi, e nhớ mang máng trc có hỏi a Hiếu về giá trị điện trở cho Teddy nếu áp cao từ 12vdc trở lên là có khác đấy.

    soiden6789, 8/6/19
    #3112
    DJVDK likes this.
  13. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672

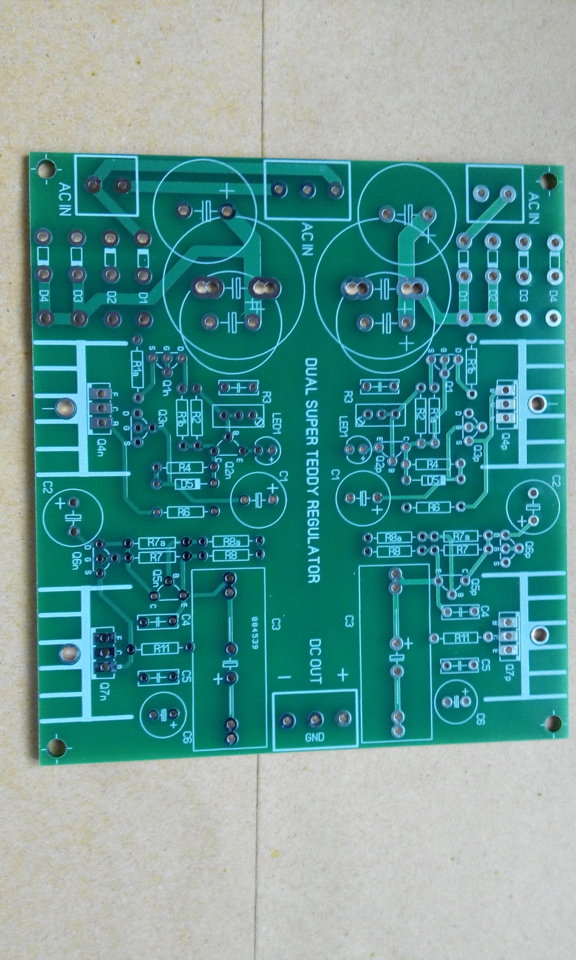

    Có pcb teddy rồi b.

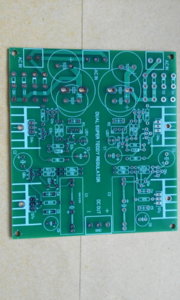

    80k/ chiếc nguồn teddy đôi. B cho địa chỉ em gửi nhé. IMG_20190611_163703.jpg

    hieuvu, 12/6/19
    #3113
  14. DJVDK

    DJVDK Advanced Member

    Joined:
    16/3/09
    Messages:
    1.025
    Likes Received:
    432
    parts list a đưa là = out 5v.
    đúng là 25-30v có khác.
    Đang chờ a Hiếu đưa thông số ^^

    a cho cái parts list đi a
    cái trên e làm sai rồi kìa

    Last edited: 12/6/19
    DJVDK, 12/6/19
    #3114
    soiden6789 likes this.
  15. Ngoc2

    Ngoc2 Advanced Member

    Joined:
    21/3/17
    Messages:
    1.550
    Likes Received:
    810
    Cám ơn Bác. Phiền B xem thư địa chỉ của mình.

    Ngoc2, 12/6/19
    #3115
  16. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    1. Linh kiện nguồn dương: Q1 K363bl; Q2p Q5p BC550C; Q3p, Q6p K36bl; Q4p, Q7p D44H11.
    2. Linh kiện nguồn âm: Q1 K363bl; Q2n,Q5n BC560C; Q3n, Q6n J74bl; Q4n, Q7n D45H11.

    Các linh kiện sau giống cho cả 2 nguồn:
    R1a,R1b 100r; R2 10k; R3 trimmer 10k; R4,R7, R7a 100k; R6, R11 10k; R8,R8a 220k.
    D5 1N4147; D1-D4 1N5819
    Led1 led xanh lá cây
    C1,C2 100uf/35v
    C4,C5 0.1uf/63v MKT
    C3 22uf/47v tantalum
    C6 10uf/35v tantalum

    Thay đổi R2, R8, R8a để set áp ra.tinh chỉnh bằng R3. Giá trị trên cho ra 5vdc, .

    Áp ra khác 5vdc: nhân trị số cặp điện trở R8, R8a và điện trở R2 với hệ số giữa áp ra mong muốn và 5. Ví dụ áp ra mong muốn 15v, R2 , R8 lần lượt bằng 30k và 660k -> chọn 33k và 680k.

    hieuvu, 12/6/19
    #3116
    soiden6789, eng.tuananh and DJVDK like this.
  17. DJVDK

    DJVDK Advanced Member

    Joined:
    16/3/09
    Messages:
    1.025
    Likes Received:
    432
    trong lúc tập trung linh kiện
    em post cái parts cho dễ dòm

    [​IMG]

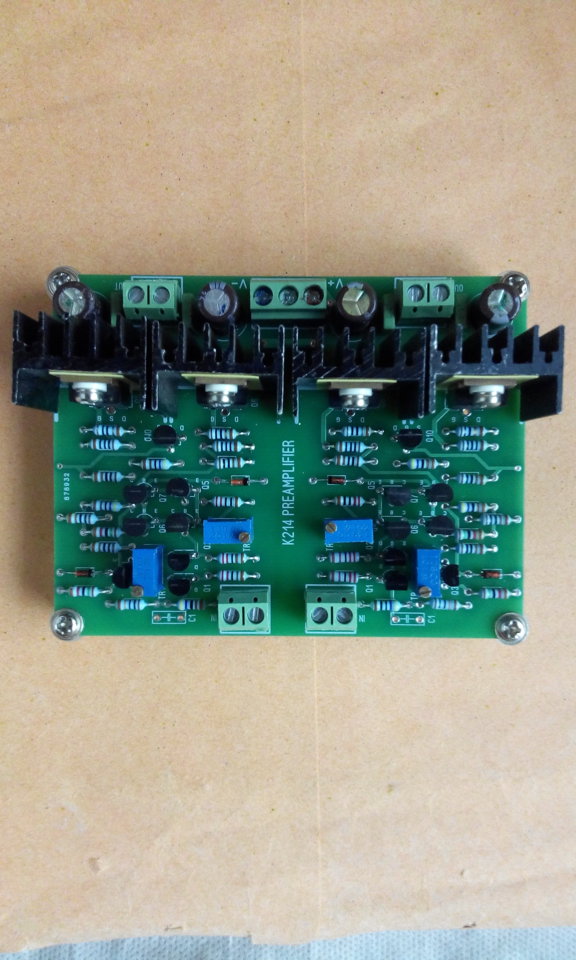

    Board pre​

    [​IMG]

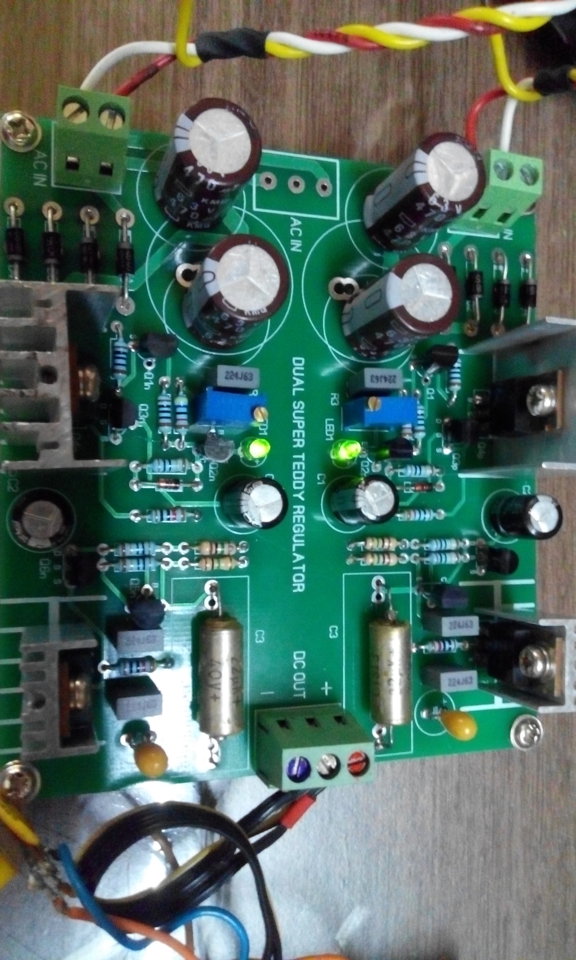

    Board nguồn + 25 & -25​

    DJVDK, 20/6/19
    #3117
    Acuti likes this.
  18. kien258

    kien258 Advanced Member

    Joined:
    12/11/14
    Messages:
    176
    Likes Received:
    17
    Nguồn 5v chạy A1015 còn ko anh

    kien258, 20/6/19
    #3118
  19. AudioDIY_PHIL

    AudioDIY_PHIL Approved Member

    Joined:
    23/6/19
    Messages:
    6
    Likes Received:
    1
    Em new member muốn theo dự án này, các cụ đi trước hướng dẫn em với ạ, topic hiều quá không biết bắt đầu từ đâu

    AudioDIY_PHIL, 23/6/19
    #3119
  20. katerman

    katerman Approved Member

    Joined:
    25/7/09
    Messages:
    35
    Likes Received:
    13
    Location:
    Quy Nhơn- Bình Định
    bác chịu khó đọc lại từ đầu, còn vụ bo mạch chắc phải lên danh sách nhờ bác Hieuvu in giúp :)

    katerman, 23/6/19
    #3120
    Ngoc2 and AudioDIY_PHIL like this.
  21. AudioDIY_PHIL

    AudioDIY_PHIL Approved Member

    Joined:
    23/6/19
    Messages:
    6
    Likes Received:
    1
    Có bác nào list sơ bộ gồm những phần nào dc kg ạ? Đọc mà thấy nhiều món quá vad không biết đến hiện tại nên dùng cái nào

    AudioDIY_PHIL, 23/6/19
    #3121
  22. DJVDK

    DJVDK Advanced Member

    Joined:
    16/3/09
    Messages:
    1.025
    Likes Received:
    432
    Được sự phân công của chủ topic

    Mai em sẽ chuyển 2 board tới ae trong list
    Bao gồm
    -1 board pre jfet
    -1 board nguồn teddy +- cho jfet

    Mà em chỉ có 10 bộ thôi( ae đăng ký tới 12 bộ)
    nên sẽ chuyển đều cho ae mỗi người 1 bộ (2board)

    người có người không....buồn.. :)
    2 board - 150k
    Thanks

    [​IMG]

    [​IMG]

    Các bác PM giúp em địa chỉ để chuyển nhé
    Thanks

    Last edited: 23/6/19
    DJVDK, 23/6/19
    #3122
    Rõ Rồi likes this.
  23. AudioDIY_PHIL

    AudioDIY_PHIL Approved Member

    Joined:
    23/6/19
    Messages:
    6
    Likes Received:
    1
    Có đăng ký nữa dc kg bác

    AudioDIY_PHIL, 23/6/19
    #3123
  24. DJVDK

    DJVDK Advanced Member

    Joined:
    16/3/09
    Messages:
    1.025
    Likes Received:
    432
    Da. Bác lh giúp e chủ topic ^^

    DJVDK, 23/6/19
    #3124
  25. havansony

    havansony Approved Member

    Joined:
    23/7/18
    Messages:
    31
    Likes Received:
    13
    ok , thanks . thanh toán sao đây?

    havansony, 23/6/19
    #3125
