Có biến thế 2x24v chưa anh đưa bo nguồn và cả 2 bo buffer nghe thử. Board toàn fet nghe nhỉnh hơn, nhất là ở dãi trung trầm. Bo này làm headamp cũng hay lắm. Cả 2 đều đang test ở chế độ preamp rồi headamp. Còn khi làm buffer cho dsc1 qua biến áp thì dãi tần có thể điều chỉnh dễ dàng bằng tụ và trở bên cuộn thứ.

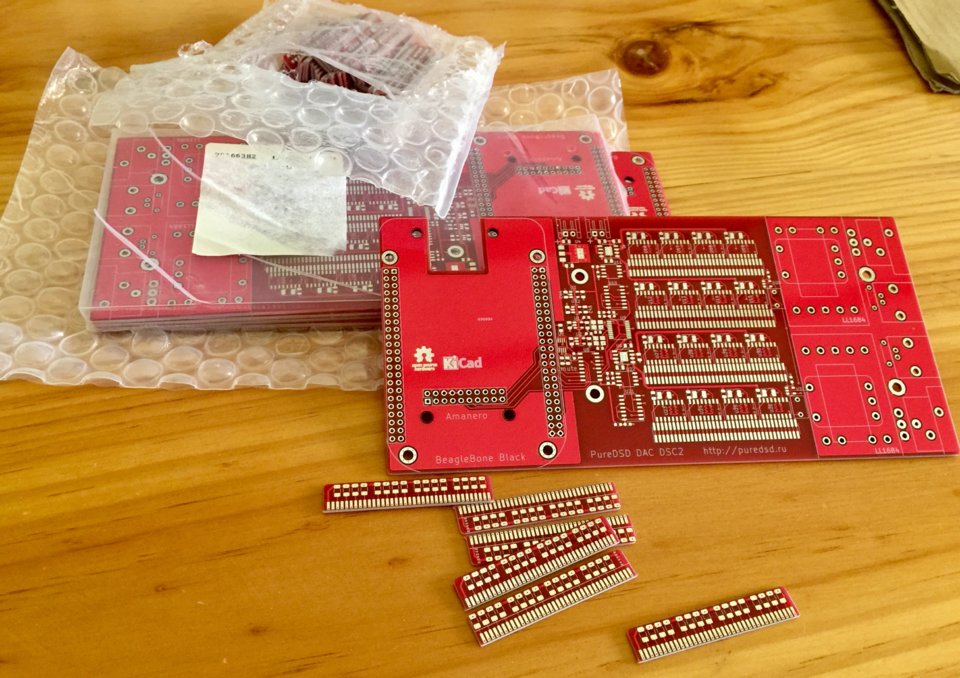

Tình hình là có 1 số nm cần board dsd dsc1 như em
(board cũ em hàn hư ,hết board dự trữ ,lỡ nó két v.v... là em quăng luôn cái dac..... chán.)

nên nm có order thì ghi luôn nhe
và đợt này nghe nói giá tăng nhiều gần như gấp đôi
do số lượng đặt ít có vỏn vẹn là 10
~ 270k /1 board

1- soiden6789 = 2 board
2 - DJVDK = 2b
3 ....

5 - ...



@ soiden6789, djvdk ...
Khi lắp buffer, tại các vị trí Q1,Q2 nếu dùng K246, và tại các vị trí Q4,Q5,Q6,7 nếu dùng con J103 thì các b phải xoay 180 độ.

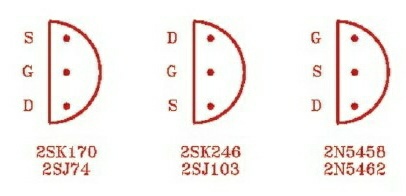

-Ký hiệu C,B,E là cho bjt BC560C, nó tương ứng chân D,G,S cho jfet.
- Q8,Q9 lắp vào vị trí chân theo hình tam giác thì vững hơn.



Còn bác nào dư tụ này không? Chia lại cho em một ít.



Cái board này a mua ở đâu vậy?



miếng này trước e được tặng bác ah
người tặng bẩu mua bên japan



Chào bác, bác còn dư mạch này ko share cho em 1 mạch trải nghiệm nhé ! Thanks !



Em đăng ký 1 board nhé! 1 là đủ cho stereo rồi đúng không bác?



Hôm nay thấy @ppy đăng ký thành viên VNAV

Tác giả của dự án DSD DAC Signalyst DSCv2 trên diyaudio

Các bác muốn hỏi thêm gì hay chia sẻ kinh nghiệm thì mời trao đổi ở đây luôn

Павел, Добро пожаловать во VNAV !



Fake thì sao anh ơi

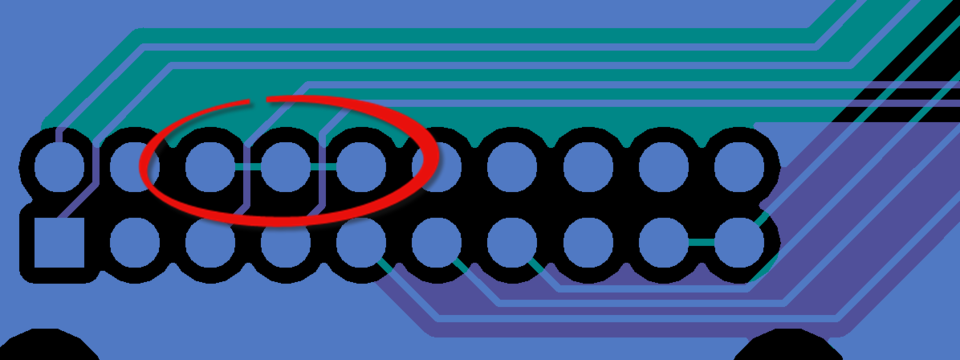

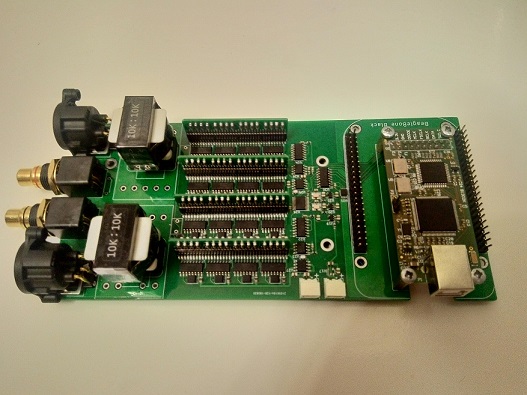

There was a small mistake in my gerbers: GND Amanero contacts were not connected to the common screen. I apologize. But this problem is easily fixed when building a DSC.

Now it is fixed in gerbers. But you may have this annoying mistake. Once again I apologize!

Có một lỗi nhỏ trong các máy tính của tôi: danh bạ GND Amanero không được kết nối với màn hình chung. Tôi xin lỗi. Nhưng vấn đề này dễ dàng được khắc phục khi xây dựng một DSC.
Bây giờ nó được cố định trong gerbers. Nhưng bạn có thể có sai lầm khó chịu này. Tôi xin lỗi lần nữa!



спасибо тебе
Я видел это,исправить сделано.



Các cụ sài gòn im ắng quá!



I have not noticed this error for a long time, because on my PCB there is no such thing. The error appeared later after the automatic correction program Kicad.
Tôi đã không nhận thấy lỗi này trong một thời gian dài, vì nó không có trên PCB của tôi. Lỗi xuất hiện sau khi chương trình sửa lỗi tự động Kicad.



Have you ever tried hieuvu's layout pcb? and the proper buffer solution?
tks



I tried the output stage on OP recommended by Jussi (Sygnalist). It was very boring. Transformer output sounded better.
I try to make the audio path short and minimal. I think that there is a good sound success in this.

I am very lazy, and stopped the experiments with an active output stage.



yes! my choice is the same
Transformer output is better.



Welcome to our forum.

Thanks for your design and exchange with you!

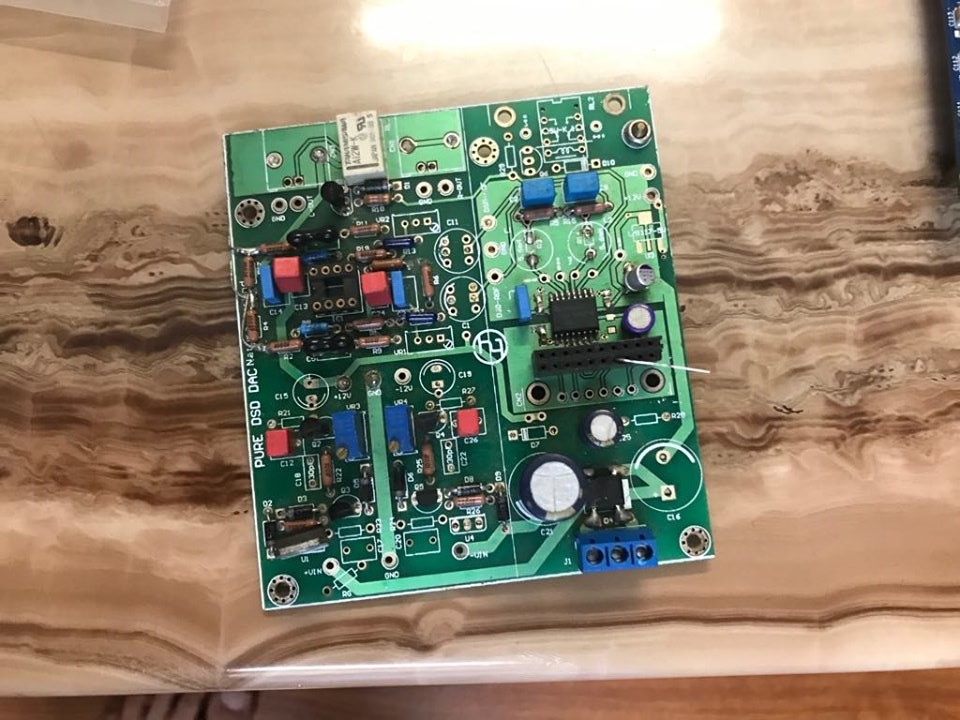

And Andra and I have been experimenting for a long time, but we have been unsuccessful because of the error: the output is loud. example here:
https://vnav.vn/threads/pure-dsd-dac.38268/
http://www.audiodesignguide.com/PureDSD/index.html

Andrea told me a lot, tested your design and we did, as you see Andrea has updated his web with your design:
http://audiodesignguide.com/DSC1/index.html

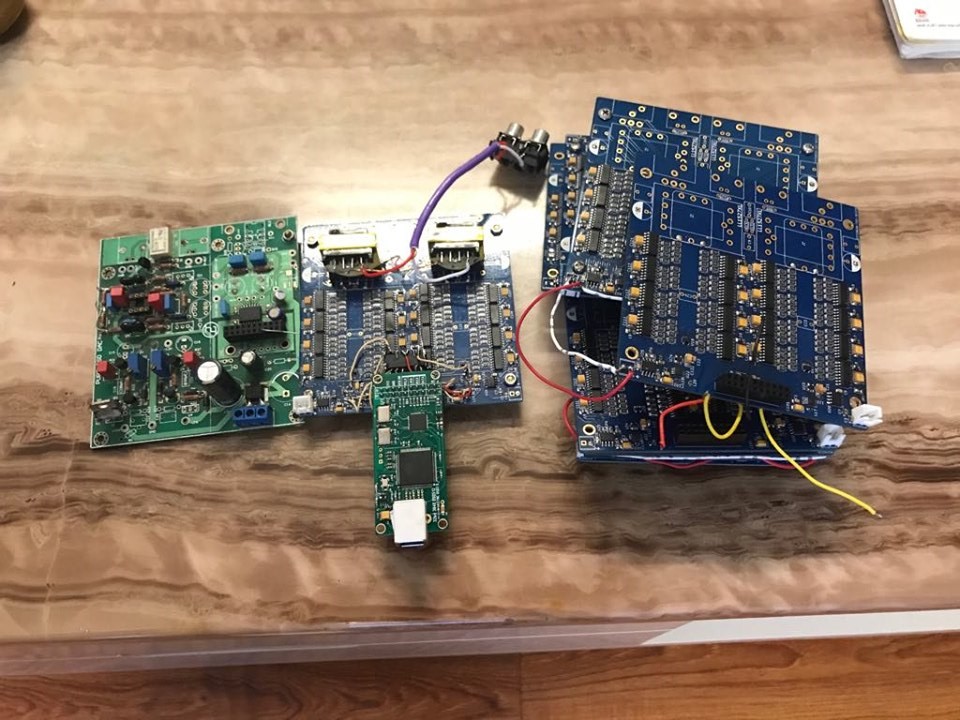

With DSC2 - I did with this design and found that there was still a problem: the output noise at the reversed channel, resulting in a boil. I do not know why??? this image.

We then revised the design and design and the results were amazing.

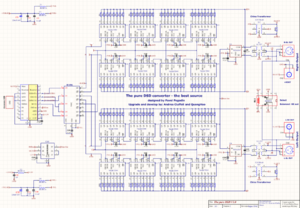

This is the circuit diagram that Andrea and I have tested. Thank you very much!

View attachment 512748


Chào ppy
Cảm ơn thiết kế của bạn và trao đổi với bạn!
Tôi và Andra đã thử nghiệm rất lâu, nhưng chúng tôi đã không thành công vì lỗi: đầu ra bị nhiễu lớn. ví dụ ở đây :
https://vnav.vn/threads/pure-dsd-dac.38268/
http://www.audiodesignguide.com/PureDSD/index.html

Andrea đã nói nhiều với tôi, thử nghiệm thiết kế của bạn và chúng tôi đã làm, như bạn thấy Andrea đã cập nhật trên web của anh ấy với thiết kế của bạn:
http://audiodesignguide.com/DSC1/index.html

Với DSC2 - tôi đã làm với thiết kế này và nhận thấy vẫn có một vấn đề đó là nhiễu đầu ra tại kênh đảo ngược, dẫn đến tiếng sôi.
hình ảnh này.

Sau đó chúng tôi đã sửa đổi thiết kế và kế và kết quả tuyệt vời.

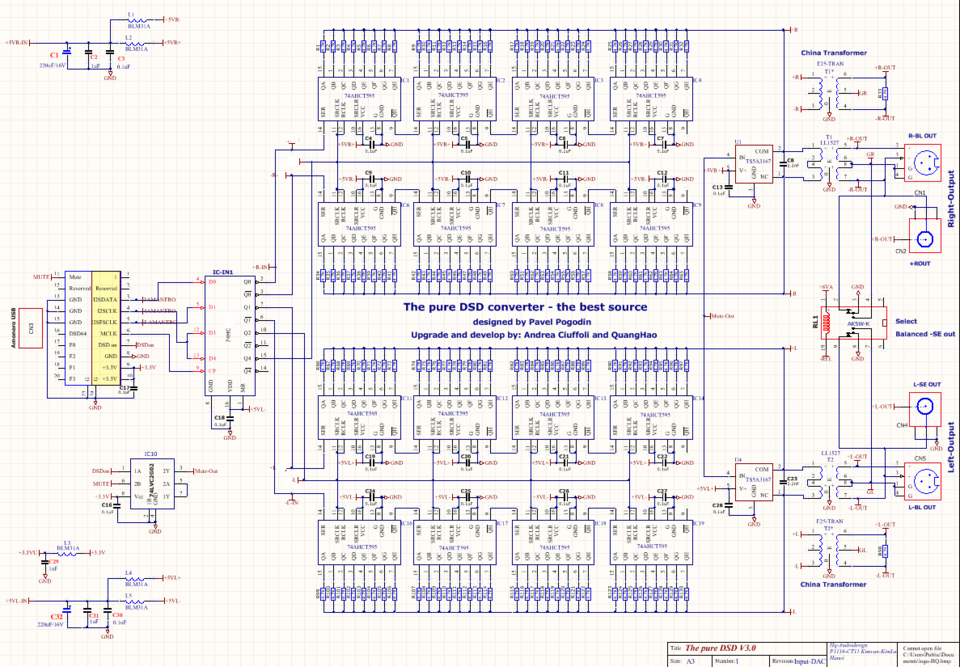

Đây là sơ đồ mạch mà tôi và Andrea đã thử nghiệm. Cảm ơn bạn nhiều!



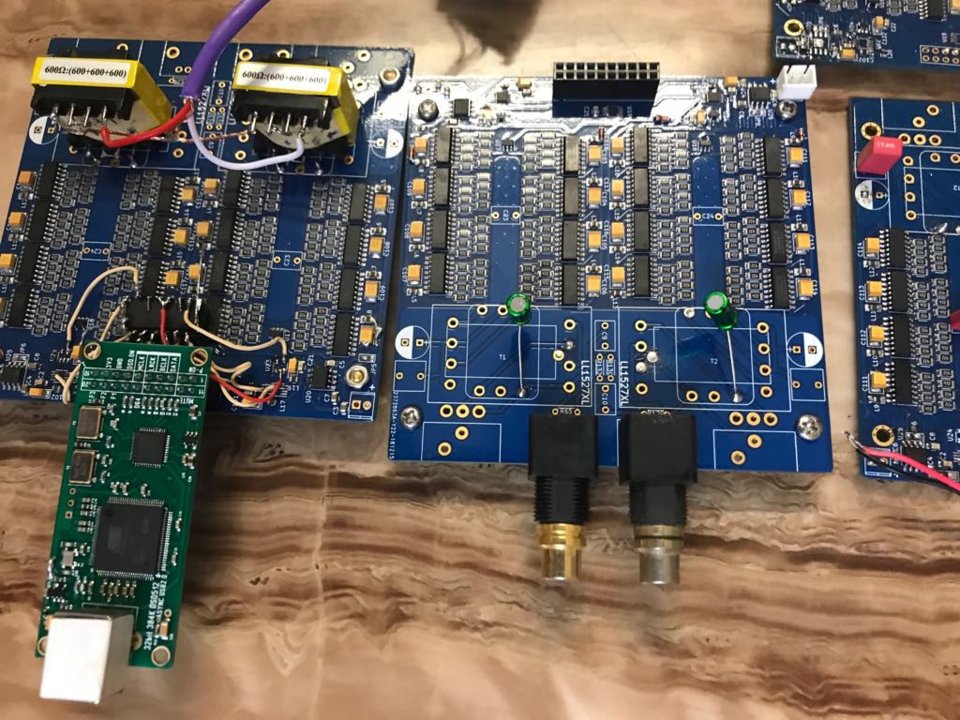

And this my layout PCB, thank you very much!

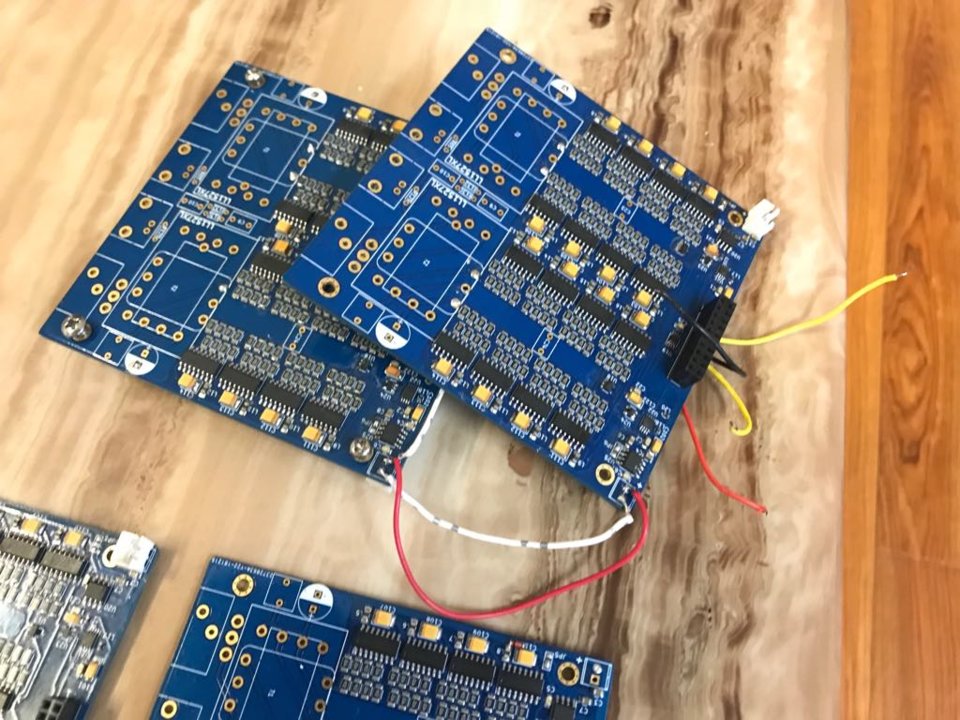

Và đây là phần bố trí PCB , một số hình ảnh 3B, cảm ơn bạn nhiều!



Sometimes the problem in the form of a weak murmur after loud signals is present when playing DSD256 or DSD512. The nature of this phenomenon is not fully understood.
But if you use the HQPlayer "AMSDM7 512+fs" modulator on DSD256 or DSD512, then there is absolutely no murmur.

Đôi khi, sự cố ở dạng tiếng rì rào yếu sau khi có tín hiệu lớn khi phát DSD256 hoặc DSD512. Bản chất của hiện tượng này không được hiểu đầy đủ. Nhưng nếu bạn sử dụng bộ điều chế HQPlayer "AMSDM7 512+fs" trên DSD256 hoặc DSD512, thì hoàn toàn không có tiếng thì thầm.



Bác nào làm cái pcb gắn biến áp output, kèm relay đi ạ, mạch của anh hieuvu thiếu chỗ gắn biến áp. IC chống bụp thì em thấy không hiệu quả bằng relay thì phải, nó toàn làm chập mạch của em.



Bác nhìn thấy pcb demo của em k?? Ngay lúc đầu làm 2016 em đã sử dụng cái relay này! Phải thử mới thấy tiếng bụp khi mở hoặc chuyển bài! Thêm relay bác ơi!



Em làm 6 cái pcb rồi mà chưa thấy cái nào bị chập mạch.



Hi!
No, Hqplayer is not cheap for many Member.
So i need

Yes. maybe you're right,
But, HQplayer software is not cheap for DIY Vietnam

Vâng có thể bạn đúng, nhưng phần mềm HQ không rẻ!
