oh yes.

I saw it from the Russian forum.(this chip is philip)



I see the 74LVC8T595 has Io = +-50mA (normal are +-25mA) and Fmax typ 250Mhz. It have separete Vcc in and Vcc out too. All good more than the old 74AHCT595. You tried use 74LVC8T595 in DSC project?

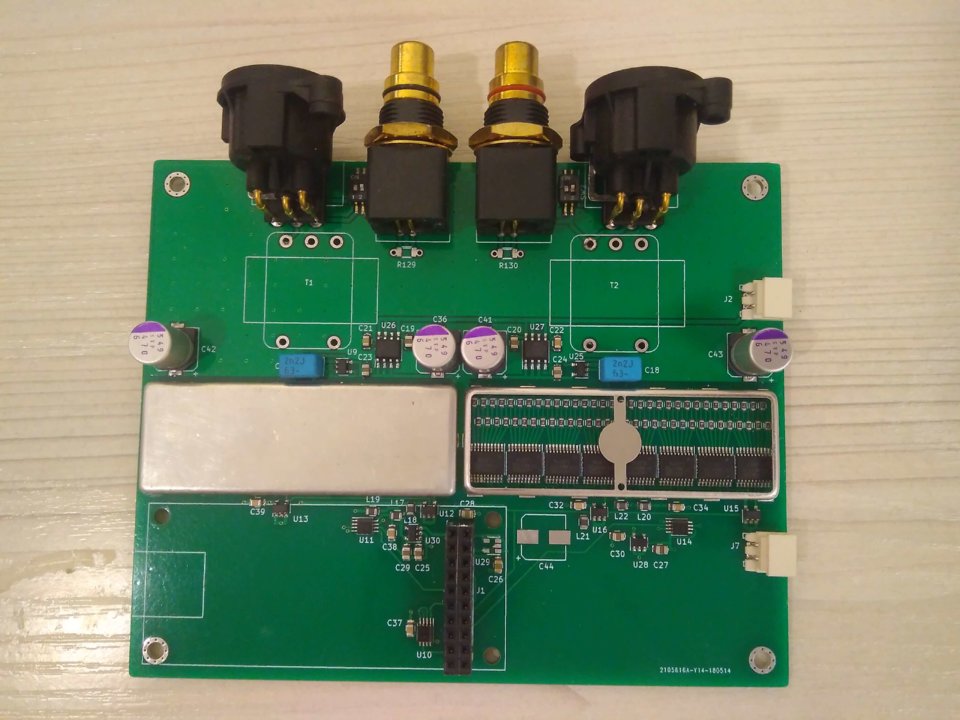

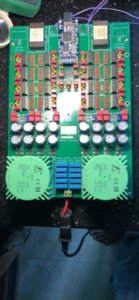

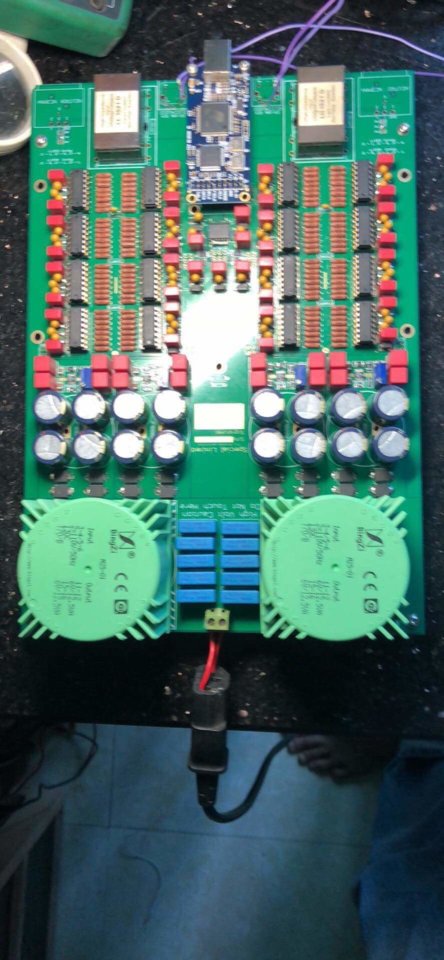

I'm very happy with your V2.52 schematic but layout by C&S Teamwork. This is the best of the PCB tested by me.
Everyone in the my group works together and all are satisfied without any problem: No pop/click when pause/next/mute/bit rate changed...
Sound quality are very high dynamic, high detail, bass are very deep and honest. We're only the want listen music, and don't want to stand up from the sofa.
Thank so much again - PPY.


Tôi thấy 74LVC8T595 có Io = +-50mA (bình thường là +-25mA) và Fmax trung bình 250Mhz. Nó cũng có riêng biệt Vcc vào và Vcc ra. Tất cả tốt hơn các 74AHCT595 cũ. Bạn đã thử sử dụng 74LVC8T595 trong dự án DSC?

Tôi rất hài lòng với sơ đồ V2.52 của bạn nhưng layout bởi C&S Teamwork. Đây là PCB tốt nhất được thử nghiệm bởi tôi.
Mọi người trong nhóm của tôi làm việc cùng nhau và tất cả đều hài lòng mà không gặp vấn đề gì: Không pop/click/gas/hum... khi tạm dừng/qua bài/mute câm/ hoặc tốc độ bit bị thay đổi...
Chất lượng âm thanh độ động rất cao, độ chi tiết rất cao, âm trầm rất sâu và trung thực. Chúng tôi chỉ muốn nghe nhạc và không muốn đứng lên khỏi ghế sofa.
Một lần nữa cám ơn bạn nhiều - PPY.



PPY`s ReClocker for BeagleBone
Schematic diagram, BOM and gerbers are published on http://puredsd.ru



https://vnav.vn/threads/signalyst-d...cho-nguon-nhac-so.52901/page-128#post-2295663



Đăng ký mua pcb này ở đâu vậy bác ơi. Em thấy rất nhiều bác đánh giá cao PCB này nhưng bác chủ dự án này không còn PCB nào. Bác thấy anh em trong nhóm còn dư thì nhượng lại em 1 - 2 tấm với nhé.
0914745105



Bác cần bo dsd của nhóm cs teamwork thì có thể liên hệ e qua sdt 0947733455.



Tks bác. Có bác một bác ở Hải Phòng share nhượng lại cho em 1 tấm rồi ạ. Để em mua linh kiện hàn 1 tầng trước. Ok em sẽ liên hệ bác để chồng 2 tầng.



Hehe, của e thì gần như full linh kiện luôn. Trc ship từ web arrow về nhưng ko dùng đến nên vẫn để đó. Bo hiện tại đã hàn hết trở melf vishay 10k 1%, vs 1 số các ic lên bo. Bác cứ ngâm cứu dần dần thôi ah.



Yên cho nó thanh thản!



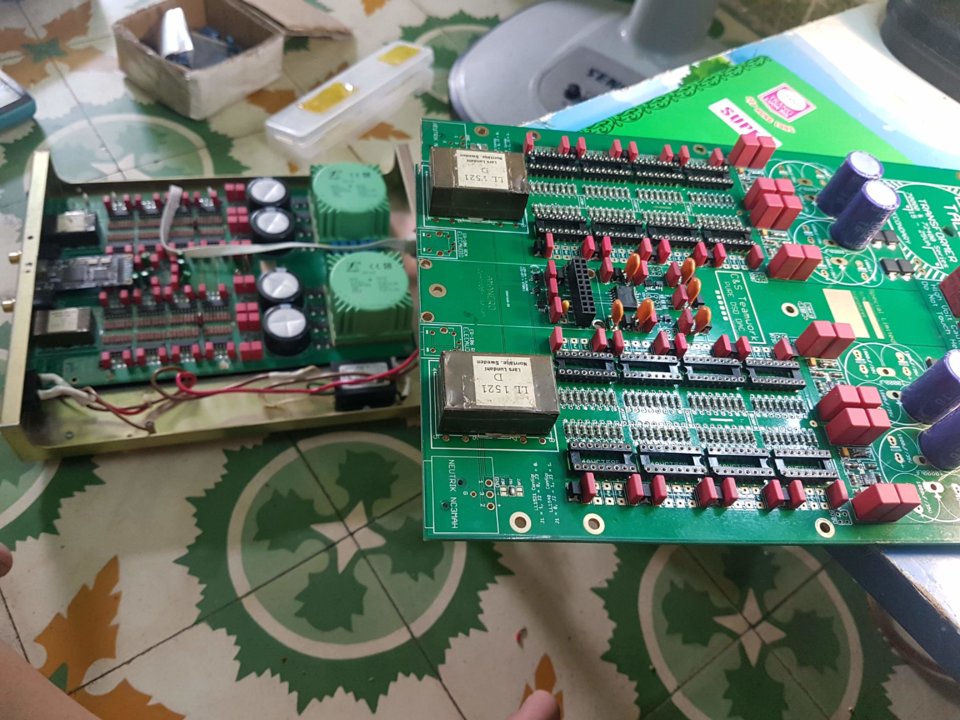

Đã chạy rà xong, hiện nay chạy rất tốt.



Hi ppy!

i was measure all output. your design and me mode, the sample noise output!
I think best we have to check all for filter DSD, because the DSD not easy for filter ?
please advice to me, thanks you very much!
Quanghao



Hardware of BBB is stronger than Amanero. It's have I2S/PCM output direct, don't need the USB Adapter for indirect transport.
So, I think BBB can running at DSD512 without problem.

Phần cứng của BBB là mạnh hơn Amanero. Nó có đầu ra I2S/DSD trực tiếp, không cần USB Adapter để vận chuyển trung gian.
Nên tôi nghĩ BBB có thể chạy tại DSD512 không có bất kỳ vấn đề nào.



À, cụ nào còn con dán 74HCT595 loại dán (SMD) để lại em 20 con với, em cần gấp ạ để thử thêm cho chắc! Cảm on các cụ đã giúp, pm hoặc gọi cho em số: 0902578899.
Em xin đa tạ!

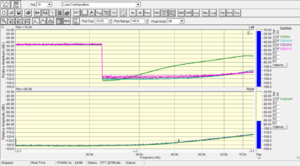

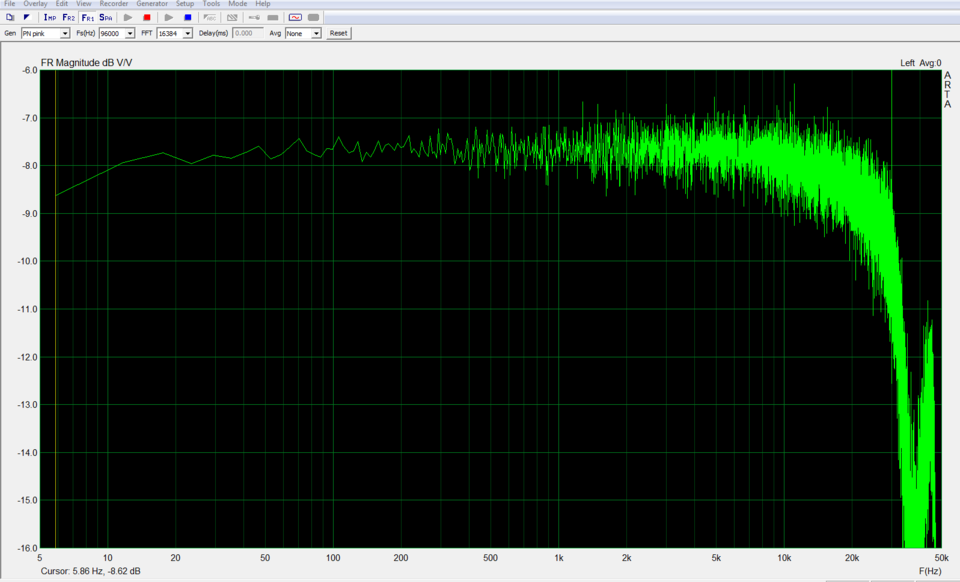

R FIR giá trị nào và biến áp gì đây bác. Thấy tần số bắt đầu Roll Off tại ~10Khz rồi. Từ 1Khz đến 20Khz cũng nhiễu tạp nham quá. Chắc nghe sì lớn bác nhỉ.
3 cái ảnh bác đo bác chú thích thêm về loại biến áp đang dùng để đo kiểm được không?

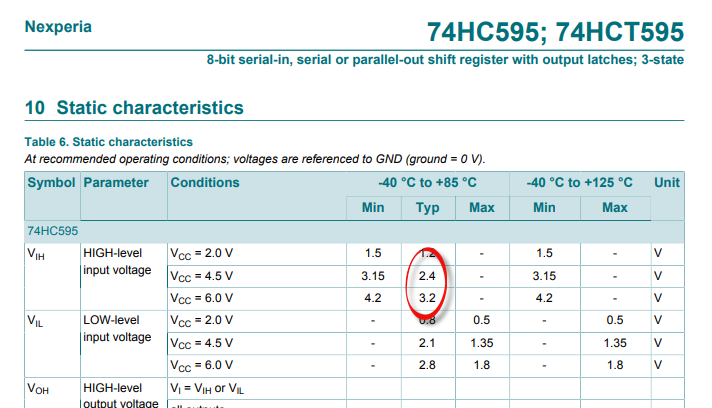

74HCT595 highly recommend not to use. They have a very high input threshold "1". Need AHCT.



I do not see serious problems with DSD128-DSD512

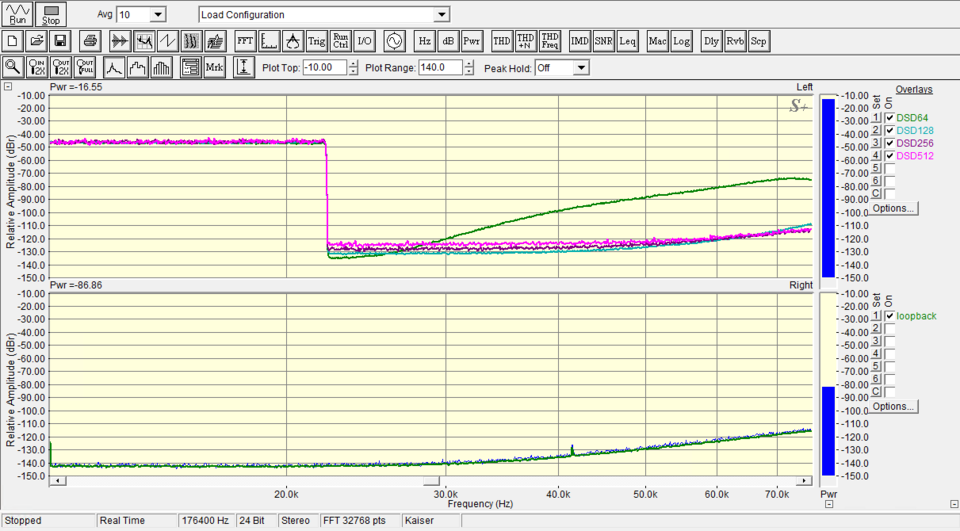

I do not understand your question. I measured the white noise of 20-22000Hz:



All right It should be so. It is necessary enable averaging.
This measurement is a white noise and not a sliding frequency.



I used AHCT without problem in V2.52 & V2.62 but when I tried the change to HCT, sound are Gas and Noise.
74AHCT595 (TTL level) accept Vih lower than 74HCT595 (Cmos level). Should it's match with Amanero 3.3V output.

The DSD DATA-R and DATA-L drive at serial in/serial out mode to AHCT595. So, It don't need the buffer line of digital signal.
But DCLK drive to 16 gate of 74AHCT595 at parallel mode. It's need the buffer will better more.

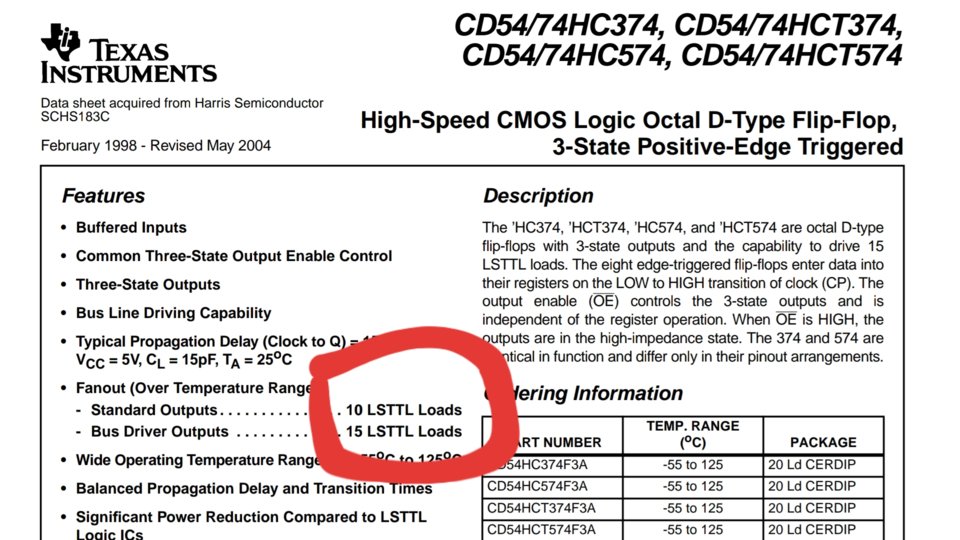

I will use 3pcs of 74HC74 for the repeat reclock by 2 time and phase invert. Then use 74HC374 to buffer + reclock again to all signal. So, we're have deep reclock + buffer out.
We're can use MCLK dirrect from Amanero to control them at Master mode, and Slave mod too.
In this way we reduce propagation latency and have a strong ability to drive output.


Tôi sử dụng AHCT không có vấn đề gì trong sơ đồ V2.52 và 2.62 nhưng khi tôi thử thay đổi sang HCT, âm thanh sì và nhiễu.
74AHCT595 (TTL level) chấp nhận Vih đầu vào thấp hơn 74HCT595 (Cmos level). Nên nó phù hợp với đầu ra 3.3V của Amanero.

DSD DATA-R và DATA-L lái ở chế độ nối tiếp vào và nối tiếp ra cho AHCT595. Vì vậy, nó không cần buffer đệm đường tín hiệu số.
Nhưng DCLK được lái 16 cổng 74AHCT595 ở chế độ song song. Điều này cần buffer đệm sẽ tốt hơn.
Tôi sẽ sử dụng 3 chiếc 74HC74 để lặp lại khóa lại 2 lần và đảo pha. Sau đó 74HC374 sẽ buffer + khóa lại lần nữa tất cả tín hiệu. Như vậy, chúng ta sẽ có khóa lại sâu và buffer đệm đầu ra.
Chúng ta có thể dùng trực tiếp MCLK từ Amanero để điều khiển họ ở chế độ Master (chủ), và Slave (nô lệ) cũng được.
Bằng cách này chúng ta giảm được độ trễ lan truyền và có khả năng lái đầu ra mạnh mẽ.



Sr. Repeat reply because lag ethernet.



Right, I'm wrong when the quick view.
I see AMA//BBB reclock version on your schematic has U23 for the Buffer DCLK. It's good
I have quesition more: Why DSD DATA and DCLK use nQ0 (_C0) and nQ1 (_C1) are phase invert compare to Q3 (MCLK) on U26 IC chip?

Phải rồi, tôi sai khi xem nhanh.
Tôi thấy phiên bản AMA/BBB Reclock trên sơ đồ của bạn có U23 để buffer đệm cho DCLK. Điều này tốt
Tôi có một câu hỏi thêm: Tại sao DSD DATA và DCLK sử dụng nQ0 (_C0) và nQ1 (_C1) là ngược pha so với Q3 (MCLK) trên U26 IC chip?



Em

Vâng, em đo kiểm toàn tập, với các biến áp khác nhau, giá trị điện trở em dùng là 4.7k, biến áp 10k đó. Đây là 1 kết quả của một loiạ BA đầu ra, vâng, biến doạng vậy sẽ sôi sùng sục ạ, thanks



Có nhu cầu “thanh thản” rồi hả em



yes, white noise, i check it again with my test , thanks



Vâng anh! Đến một lúc nào đó rồi sẽ phải có nhu cầu này.
Em vẫn vậy vẫn đam mê và gửi gắm cái đam mê đó đúng sao cho đúng nơi đúng chỗ.
PS: Tháng 6 em chờ anh không thấy anh vô!
Mắt mũi giờ nó cũng kèm nhèm rồi hàn họ cũng khó!



Hì hì. Hết ngồi lại đứng thế kia > vẫn còn phải hàn nhiều, “thanh thản” làm gì vội ... thế
