Hi các bác.
Em nói một chút về pcb.
1. Linh kiện: IC thì đã ghi rõ rồi. 2 con AS IC1, IC2 là TS5A3167DBVR.
- 2 con tụ C31, C32 là tụ polystyren, trị số từ 330pF trở lên, các bác có thể thay đổi thoải mái tùy theo biến thế và theo tai nghe.
- các tụ khác trị số gồm: 21 con .1 hoặc .22uf/63V, loại MKT hoặc MKP; 3 tụ 47uF/10V; 6 tụ 1000uf/6.3V hoặc 470uF/16V.
- điện trở thanh 4.7K đến 8.2K, muốn giống schema thì 7.5K
2. Cấp nguồn: CN1, CN2 độc lập cấp cho từng mạch FIR tương ứng Nếu có 1 nguồn dùng J1 để nối.
CN3, CN4 đấu // cấp cho mạch số và để dự phòng.
Nếu dùng duy nhất 1 nguồn +5V cấp cho toàn bộ pcb thì nối J1, J3: +5V;
J2 là ground .
3. Đầu ra mạch FIR đấu vào biến áp : theo từng cặp DSD1, DSD2.
Biến áp thì theo tác giả là 10K:10K, tỷ lệ 1:1

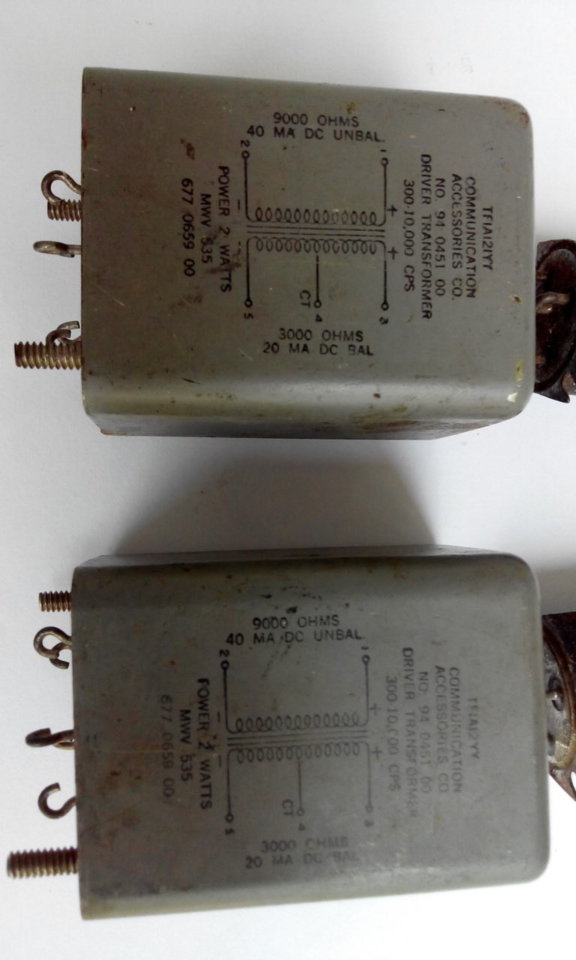

Em thì chọn 10:15K cho chắc ăn. Còn như biến áp dưới đây dùng cũng tốt



Như em đây lên chỗ a lấy đồ được không anh @vndiyshop ?



Hàng em đã soạn xong, bác nào ở saigon ghé lấy giúp. em đóng gói gửi cho các bác ở xa.

Tuy nhiên hiện board em chỉ có 30 cái, board nguồn chỉ có 12 cái. nên bác nào số đăng ký số lượng nhiều có thể sẽ chỉ gửi trước 1 board.

còn lại đợt đợt sau bác hieuvu in rồi gửi tiếp



Board chỉ còn 2 cái cho anh em đến shop lấy nhé, first come first served.



Em đăng ký 2 miếng Amanero cụ Uy ui!
Cho em vào danh sách cái !



Dạ, để em thêm vào danh sách



Mấy cụ cứ bảo chỉ cần biết cầm mỏ hàn cũng làm được... mà em đọc mỏi mắt toàn thấy cãi nhau, không hiểu gì ráo trọi. Có cụ nào làm phước chọn dùm em một bộ linh kiện tốt để ráp không (board DAC + Nguồn (cấp nguồn riêng hết) + USB amanero Italia) và ráp hoàn chỉnh pure dac dùm em (Phí+tiền công các cụ cứ báo). E Đi làm, đi học ko có thời gian đọc, mua đồ và làm theo. Thanks.



Linh kiện của em lại vừa về tiếp, chờ pcb và amanero nữa ạ



Vậy là board dsd không còn hả shop ?



Anh hieuvu sẽ in thêm, em cũng chưa biết lịch cụ thể



bác order khi nào mà biến áp co nhanh quá



Của em cũng mất hơn hai tuần bác ạ.



+ Tt-Chicken 1 DAC hoàn thiện nha bác Uy.



Sơ bộ là vầy



Là lá la

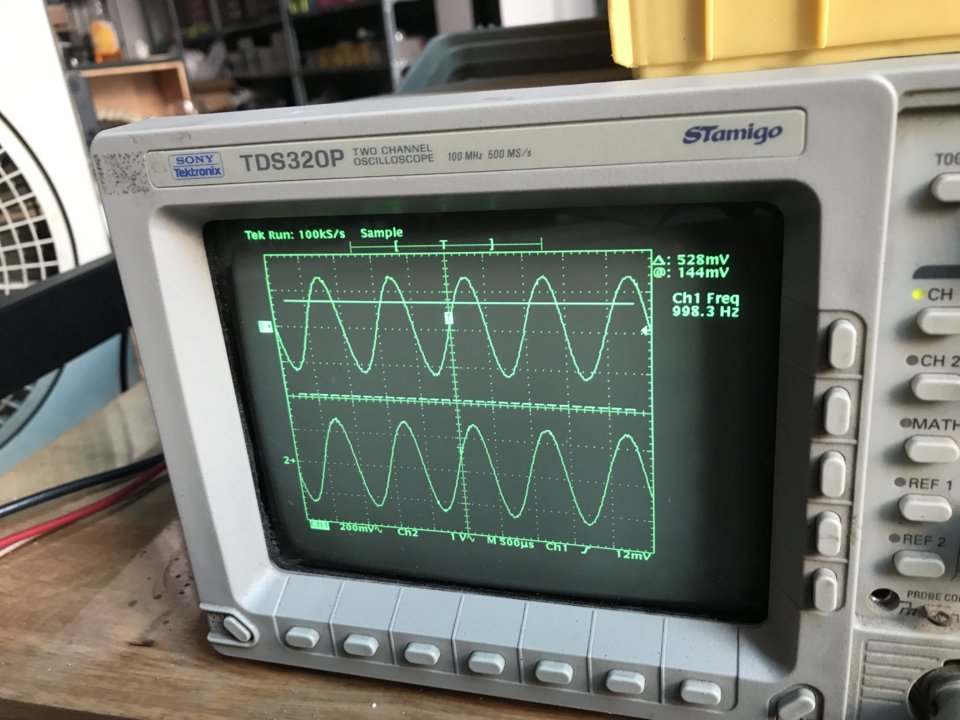

Cái dưới bác test khác gì với cái trên mà sóng nó mịn thế?
