Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Hàn mấy điện trở thanh này mất 1 buổi , em bẻ quắp, cho ôm chặt 1 con chừa dài chân.

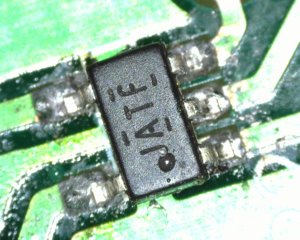

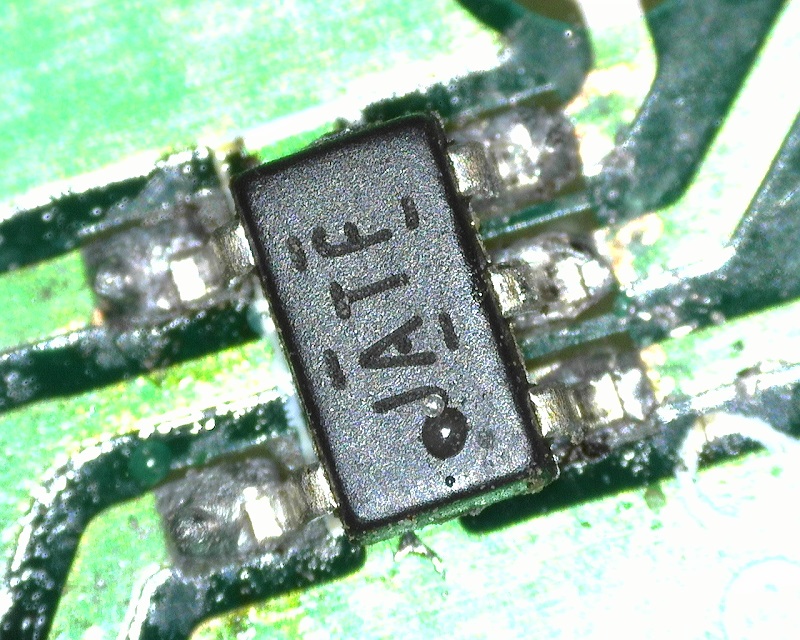

Lần đâu tiên em hàn con tí ti này, kết quả lòi cả xương sườn, không biết còn sống hay đã die.

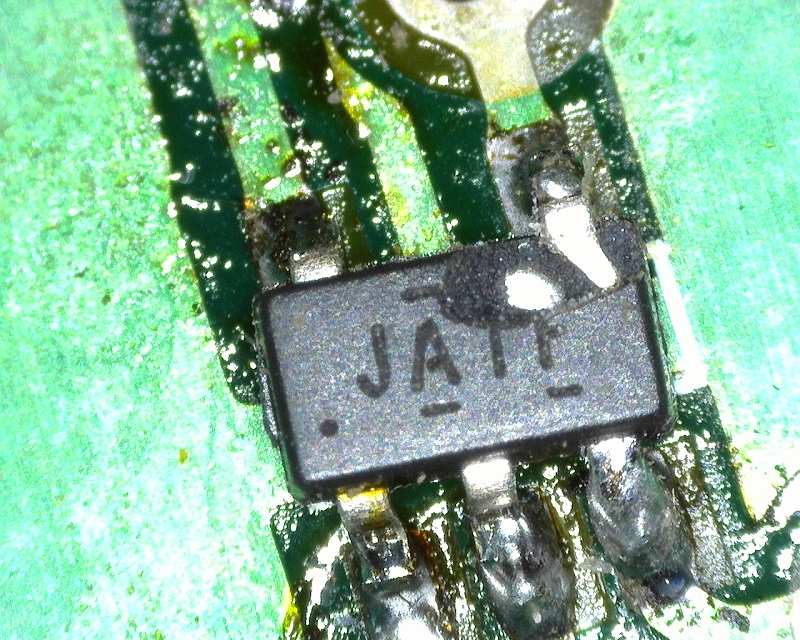

Sang con thứ 2 có vẻ ổn hơn
Trong lúc chờ hàng về tiếp, em ngâm cứu vụ chassis.
Nhờ các cao thủ tư vấn luôn vụ buffer ạ,
Best regard



3 con tụ 47uf bác chuyển thành 100uf cũng ok mà.

Phần cấp nguồn em đã nêu tại post #626.
Thôi ghi lại cho các bác đây:
CN1 cấp FiR1, CN2 cấp cho FIR2.
CN3 cấp cho mạch số gồm 74AHCT04, 02,86. CN4//CN3 dùng cấp cho các mạch khác nếu cần: ví dụ cho Amanero...
a. 3 nguồn cấp tới CN1, CN2, CN3 riêng rẽ: nối J2
b. 1 nguồn cấp CN1, CN2 và 1 nguồn cấp tới CN3: nối J1, J2
c. 1 nguồn cấp tới CN1, CN2, CN3: nối J1,J2,J3

Lấy mass 1 nguồn FIR: nối vào vỏ máy qua con tụ .1uf// trở 10ohm. Tạm gọi là mass DSD DAC.

Sau này nếu có thêm buffer: mass nguồn buffer nối mass DSD DAC tại 1 điểm chung-> vỏ máy.



May mà chỉ có 2 con dán.
Nhưng lần đầu mà bác hàn được như vậy là tốt quá rồi.
Con này khó die lắm. Mà nếu có die em tặng bác cặp khác.

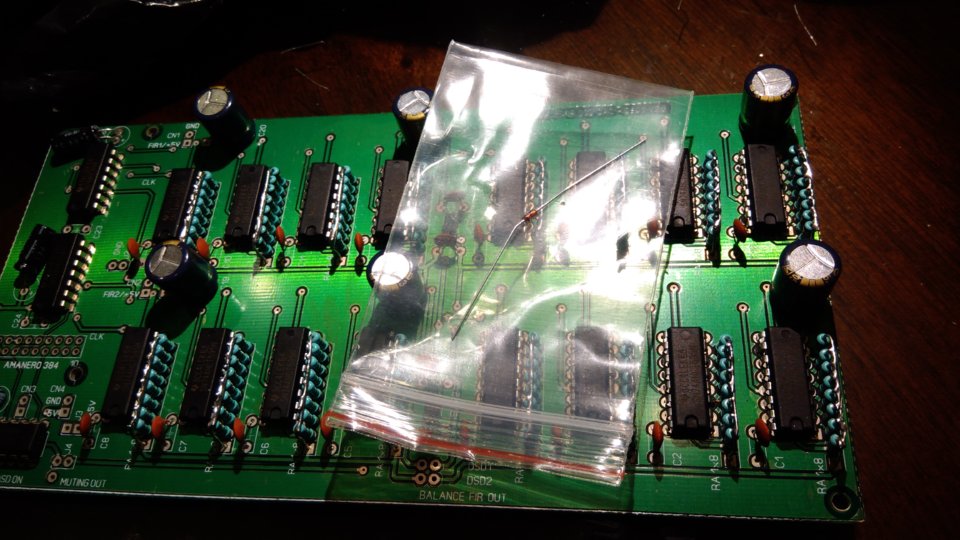

Em hàn xong hết rồi nhưng thừa ra con zenner này mà chưa tìm thấy chỗ để hàn



Zenner này cho version có relay b ơi



Bác @giaothu có dự định làm board này không?,nếu có cho tôi theo với nhe!,cám ơn Bác!



bác @cdhanh xong rồi test cho cảm nhận so với bản dsd bác đã làm nhé. Thân

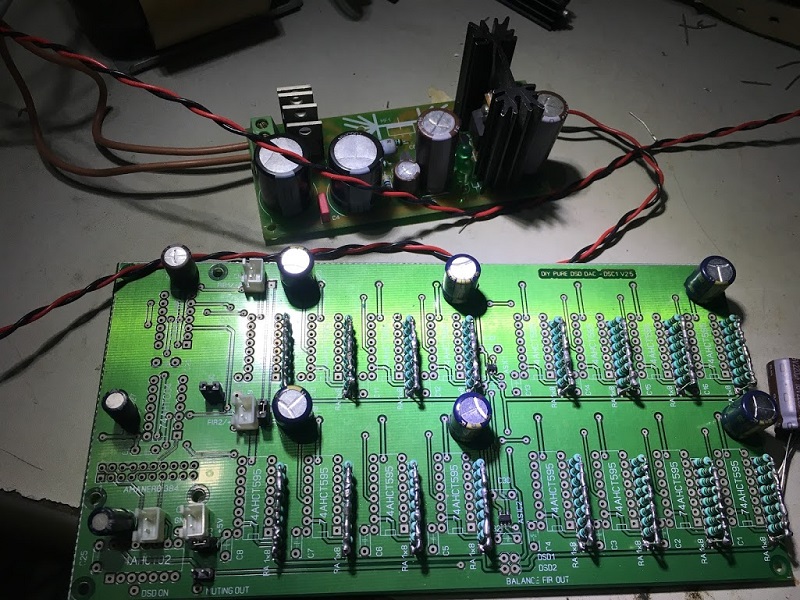

Em chưa có biến thế nên chưa thử đc, đang định đấu thẳng kh qua biến thế



cứ đấu thẳng vẫn được



Đặt thử vài PCB DSD thì để tui 1 bộ nhé. Cở nhiêu 1 bo test vậy pm cho tui nhe. Nguồn thì tui tự xử được òi.



1 giải pháp nguồn lownoise ngon bổ rẻ gọn cho các bác chơi DSD. PCB đã có sẵn. Tham khảo:
https://www.amb.org/audio/sigma78_sigma79/



Em đặt rồi. Gặp cụ ở cầu kiệu



Thôi éo ra Cầu kiệu đâu, đồ nhậu ở đó hết ngon rồi.



Cụ làm ngay và luôn đêy! Cầu kiệu mồi hết ngon rồi thì đi chỗ khác.



Bo cụ làm xấu quá, nó phải như vầy. Muốn làm chuột bạch thì qua Lệ quán



Em đấu thẳng tiếng ra bé tí, lỗi gì nhỉ?. Con DSC1 v1 em đấu thẳng tín hiệu rất khỏe.



Hê hê! Chuột thôi!



Ba lăng gì đó mà cụ?



Em đấu ra RCA, bác nào chỉ em cách đấu chuẩn với. Tks!



hôm qua mình đấu thẳng nghe tai nghe âm thanh bình thường, vừa đủ nghe. Mạch của bác nghe bé tí bác mô tả chi tiết nhỏ như nào bác nhỉ ?có như là nói thầm không ?



1. cả 2 kênh hay 1 kênh vậy bác.
2. nếu thử unbalnace: 1 trong 2 chân ra của FIR + 1 chân mass -> RCA
3. nếu thử balance: 2 chân ra của FIR + 1 chân mass vô jack XLR.

Bác kiểm tra lại mạch. Bất luận RCA hay XLR tín hiêu ra đã đủ lớn rồi.



Có làm qua rồi thì hãy nói nhé, đừng phán bậy, làm rối anh em.



Hi các bác
Bác nào biết chỗ gia công pcb tốt không? Chỉ cho em với. In board cho các bác mà mệt cả người.
Vì các đợt trước đây em đã hỏi nhiều bác ở SG rồi.
Đặt ở SKim cũng chê, đến KSơn cũng chê. Hỏi CXT , Embed ra sao? Tạm được.
Mấy chỗ nói trên có mấy cái ô vuông, mình chỉ click vào thôi, không có lựa chọn nào khác.

Đến khi hỏi chỗ in pcb tốt nhất có thể thì ở đâu? qua Tàu? Hỏi link thì nói anh đưa file cho em đặt cho.



Vặn volume đến 12h mới nghe thấy tiếng.
Em đang đấu unbalance, theo hướng dẫn của bác thì em đang đấu sai. Chân mass là lấy GND trong mạch đúng kh?
Tks!



@cdhanh bác coi J4 đã nối chưa? Chưa nối thì con analog switch đang đóng (normal close) khi phát nhạc, âm thanh ra sẽ tí ti.
