Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Lão này tên Hồng ở HN, em cũng không biết lão có nic trên vnav không nữa. Em thấy đẹp quá post lên đây chơi [emoji1]



Zout một vế bằng R/32. Hai vế nó nối tiếp kiểu pp nên Zout toàn mạch nếu theo ct rút gọn của cụ là R/16.
Nếu không có yêu cầu gì đặc biệt khác thì b.a audio 500 ct/ 500 ct thoả mãn mạch rồi.
Các cụ thấy tg dùng cái b.a 10k cũng mua b.a 10k là tự làm khó bản thân mình rồi vì khi mỗi b.a nó thiết kế một kiểu. Adcord là b.a liên tầng => Rload các cụ phải fix ít nhất 10k tại đầu ra => Zout DAC = 10k dẫn tới hệ số ghép con Dac sẽ kém nếu không dùng mạch bufer vì chuẩn ngõ ra của dac chỉ từ 150-250ohm.
cũng b.a 10k họ dòng repeat coil ví như của jensen, cinemaz hay altec nó Zout chỉ khoảng 1-2k nếu floating load hoặc cho phép fix tận xuống 600ohm khi đó Zout Dac các cụ chỉ còn 500r nếu xuất ngõ RCA hoặc 125 balance.
Túm lại:
Nếu mạch cần b.a và Zo=500r trước biến áp thì có rất nhiều lựa chọn.
1. Dùng ba hịn xuất thẳng cho nó max hiend.
2. Dùng bất kể b.a nào đầu vào nào có cuộn sơ cấp > 500mH đủ để full load 500r trong khoảng 20-20khz -2db là đạt yêu cầu. Trở kháng đầu ra nếu có cao thì dùng mạch bufer hạ xuống tuỳ theo nhu cầu phối ghép.
Thằng bạn em là nạn nhân của vụ này, đầu tiên cứ thấy hỏi b.a 10k/10k nào tốt, trong khi con jensen123 cất chán rồi cho giờ em nhìn mạch té ngửa. Ae có rất nhiều đồ khủng có thể tận dụng hoặc mua với giá rẻ bèo mấy cái b.a á phù hợp cho mạch này.

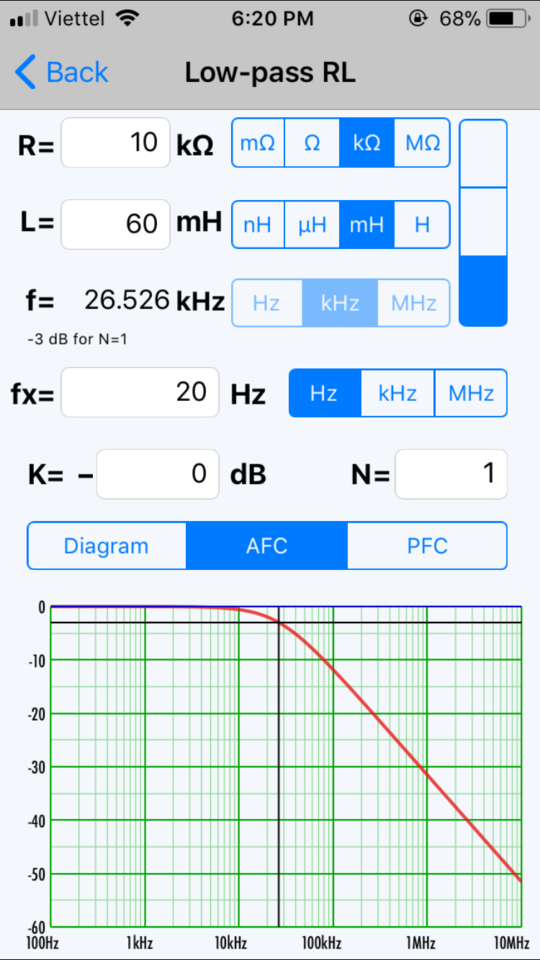

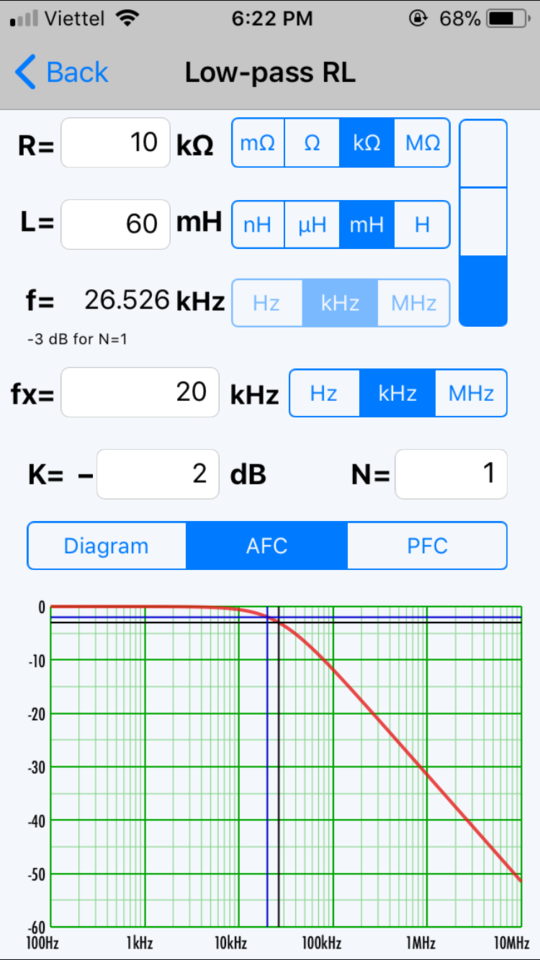

Còn cái ý lọc cao tần tự bản thân ba nó có chức năng lọc rồi, b.a 500r hay 10k không có nghĩa gì ở y này vì khi dùng b.a người ta đã tính đến suy hao. Dùng b.a 10k lọc tốt hơn thì càng không đúng vì nếu b.a audio 10k tối thiểu phải 70H, nếu cho tải nguồn âm 500r với giả thiết nguồn âm không bị overload => đáp tần nó tầm 10-200kz suy hao chưa tới 1db ạh, đủ tiêu chuẩn hiend để dơi nghe nhạc nếu có loa phù hợp.



Kiểu này, làm test,.,,...ngon lành zới edcor xong.
Phải đớp thêm cặp lundahl nữa , mới ra đằng hí ẻn dc. Khộ, tốn kém nữa roài ^^



Cụ xem nhé !



Tiep............30 ký tự...........



Tốn kém gì Jamahamvui1978 viết topic đồng nát: Cuốn850 vòng ghép đo fe AMCC 6.3 được 1059nH còn AMCC 4 được 830.6mH



Xuất bằng Edcor 10k thấy ngon mang gà đi đá gặp thằng bạn ểu nó vác cái pre hay amp có cục đầu vào 600:x ra kêu cắm vào test chắc quay xe về luôn ko kịp ngoái chửi nó tiếng



Hị hị! Còn tầng búp phơ nữa b ơi! Đã xong đâu ạ?



Đầu vào pre hay amp của cụ 600r à



Em giỡn vui với Khoa vì mấy cụ thần đèn hay có mấy cục đầu vào.
Pow em đầu vào 150r tối đa. Pre thì 10k vẫn là ... muỗi ;-). Bữa nào làm quả gặp nhau đầu năm thánh, lâu ko gặp nhớ quá



Đầu vào pre em sẽ cố DIY một cái lên hàng 100k. Lý do , có nhiều lý do sẽ giải thích sau.
Đầu vào power mà 10k chắc chơi chíp amp trực tiếp đó cụ.
Già rồi nên ham cao tý, thấp thấp để bọn trẻ nó chơi



Cứ phải kêu cái đã rồi tính sau



Dear bác lehuy173, mình gà mờ vụ DYI xin bác vui lòng cho biết chất âm của em nó kêu ra sao và tổng thiệt hại hết bao nhiêu ạ? Thanks bác.



@Audiotaitrau Em mới lắp cho kêu để test thôi ạ chưa đánh giá được. Mạch không chỉ gồm bo dsd, còn biến áp nguồn, bo nguồn, biến áp xuất âm, dây tín hiệu. Tất cả đều ảnh hưởng tới chất âm. Em đang dùng opam để lọc LPF vì chưa có biến áp.



@lehuy173, Mình chờ kết quả từ các bác. Quan trọng là các bác đã nghĩ ra và làm cho em nó hát được và còn chia sẻ cho ae nữa...



Chiều qua có dịp nghe Dac này hot trên bác Uy. Phải nói khá ấn tượng. Các bác yên tâm đi không uổng công đâu



... và quan trọng là lúc em nghe ở đó không thấy tiếng pop khi chuyển bài các bác ạ



Cụ nào có schema buffer đèn hay opamp hay xin vui lòng chia sẻ làm luôn cho nóng



Mạch của em kêu rồi nhưng có gì đó sai sai. Mạch mute không hoạt động, em nối jump mute với GND mà loa vẫn hát ý ỏm. Ngoài ra 1 kênh có DC out cỡ -4V. Em dùng opam để lọc và chuyển từ balance sang unbalance. Bác nào có cao kiến gì không ạ.



Cụ đầu tiên bị kẹt, cũng phức tạp nhỉ!



Uy post hình con đã hót lên cho mọi người chiêm ngưỡng giúp. Cảm ơn nhiều



Ứng dụng gì vậy a nvkhoahcm ơi



Cụ xem lại chứ mạch gì mà DC out tới 4VDC thì chơi kiểu gì, mà cũng ko có DC servor nào chịu nổi hết.
Em cũng đang lắp mạch XRL to RCA độ chế từ pre simple của cụ Hào, khi nào test ổn thì em phọt lên cho cụ xem.
Chúc vui.



Vâng em đã xem lại và đã fix. Chả là mắt toét nên hàn chân IC bị dính xuống mát [emoji1]. Em phải dùng kính lúp mới phát hiện ra chỗ dính.
PS: em dùng Pass B1 làm rề có tụ đầu vào nên DC offset 4V nó vẫn hát ầm ầm.



Cụ nào test mạch mute cho em cái xem có bị giống em không? Em đưa chân input của ic dán xuống GND mà nó vẫn hát, chỉ hơi bi rè 1 tí.
