Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Đây cụ



Buffer ngon cho b nào chơi bán dẫn
https://vnav.vn/threads/buffer-cho-dac-soekris-dam-1021-và-các-dac-khác.48459/

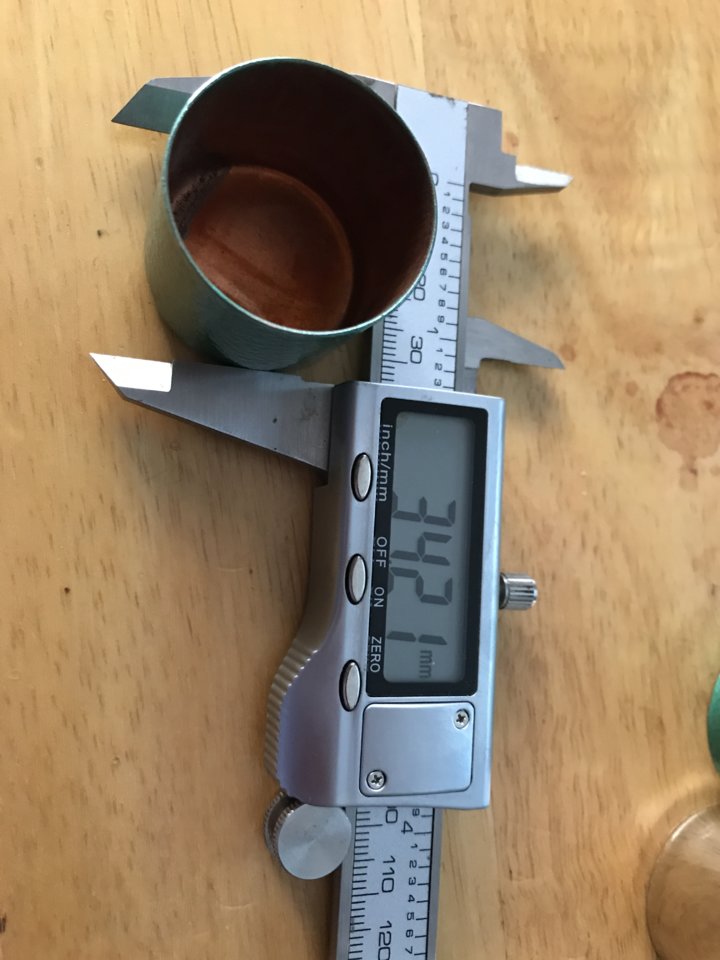

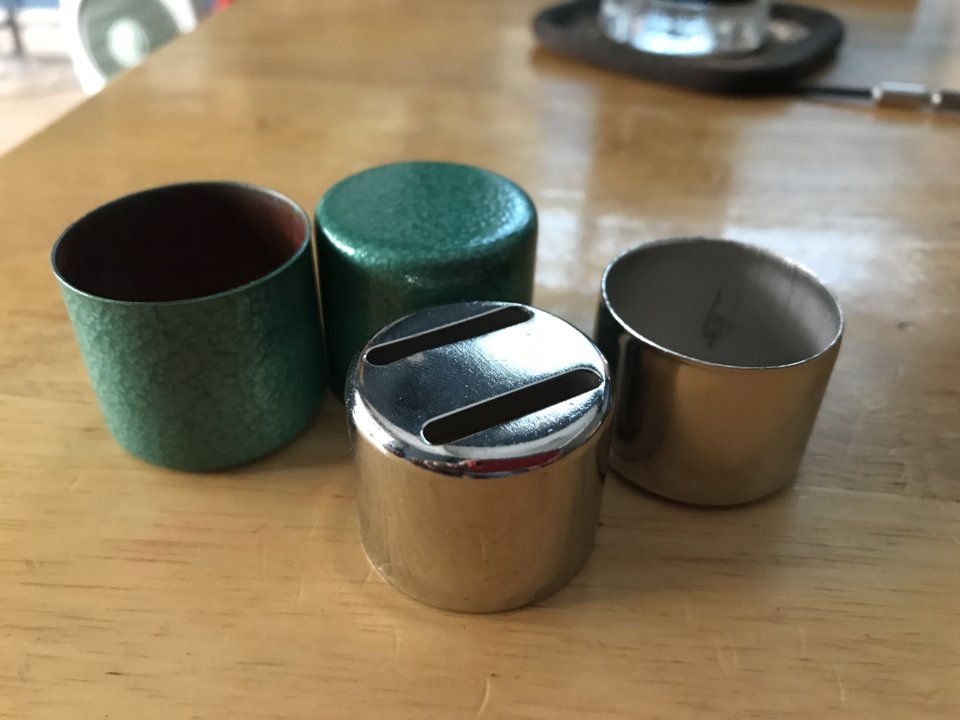

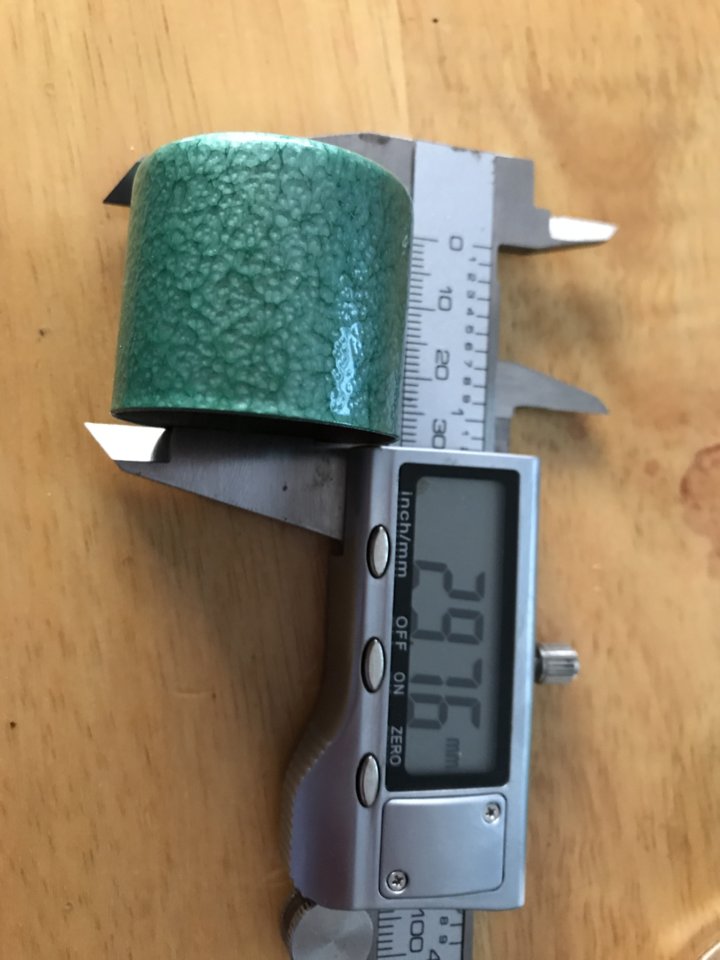

Biến áp gắn vào của em có lẽ không phù hợp nên tiếng ra bé... để chờ hàng 10k:10k kia về lại gắn vào thử

Buffer của em đây

Để em nhờ mấy bạn lên đo trên oscillo thử rồi báo cáo sau ..



anh Uy(@vndiyshop) cho em hỏi. DAC soekris của anh có dùng buffer này không vậy anh?



Board buffer này anh mua ở đâu vậy?



Bác gõ tay Uy

http://linhkienaudio.vn/san-pham/pcb-ad797-preamplifier



Cái này tỉ lệ 1/mấy cụ Sì cọc? Em muốn kiếm loại 1/1.4 gì đó lắp cho đường Raw của Dac Soekris R2R. Món này em mù mờ quá, các cụ giúp em tí [emoji3]
P/s: cụ tàng trữ nhiều Muse quá đấy [emoji23]



Bác Uy bán bo mạch mà chả có sơ đồ mạch nhỉ. Kiến nghị bác add thêm ảnh sơ đồ mạch lên.



Nhà đang có 1/1.35 có được không [emoji14]



Liked, cho xin tí hình [emoji12]



Bây giờ nhảy theo còn được không mấy cụ



được chứ bác, mà hơi lâu,



E làm 2 pcb salas, 1 cái ra 5.09v thì ok, cái kia 5.75v, đèn led màu xanh chuyển thành màu vàng đỏ, nó bị vậy sao hả các b?



vậy cho em đu theo 1 board dsc v 2.5 với kit linh kiện ạ



Các bác làm xong nghe sao rồi? tình hình các đơn hàng amanero và Edcore phải cuối tháng mới có, do phía nhà sản xuất hẹn 1 tuần nữa mới giao hàng. Nên các bác cứ túc tắc hàn trước đi nhé, nắn nót cho đẹp ^^

Bác nào ở Saigon nếu mà nôn quá thì qua em cho mượn Amanero China nghe tạm



Board salas này có vẻ k ổn lắm nên em chuyển phỏm qua LT3042 cho dù đắt gấp đôi



Mạch theo post #29 của t/g theo cụ chủ post có 20 cảm + 20 cặp tụ thành mạch lọc LC nguồn 5v riêng biệt lọc cho 20 con chip. Theo tg thì với cách làm trên nguồn ổn áp LT đủ dùng rồi, ko cần nguồn hiend.
Trên PBC hình này các cụ bỏ L rồi cố layout đường điện với đường tín hiệu thiệt dài ra lấy r để thành lọc RC đúng không ạh



B đối chiếu 2 board, xem lại mosfet MF2, 4 con bjt, và mối hàn.



Em kiểm tra rồi bác, con FET IRF610 M2 bị tạch, e thay con khác vào ok rồi.
Bác cho e hỏi là 16 chú 595 ăn dòng bao nhiêu vậy? E set trở định dòng cho FET là 3.3R, xông điện vào board DSC là đèn xà lách tịt ngóm.
Em làm 2 kit DSC, 1 kit có vẻ ok, 1 kit nguồn FIR 1 và FIR2 đo nguồn thấy + - thông nhau, chả biết chạm đâu nữa. Hix!



74AHCT595 current supply 75mA, 8 chú/FIR = 75x8=600mA.
Set dòng cho salas = 0.61/R1, Để đủ dòng nuôi thì R1 <= 0.6R hả bác hieuvu?



Bo dac mới hôm nào có thế bác ơi, e sốt quá rồi hjhj



Bác nhầm một chỗ 75mA? có thể là dòng out max khi con 74xx95 này kéo led display.

Trong mạch FiR, dòng nhỏ hơn nhiều. Theo mạch mình đo, dòng tĩnh 1 mạch FIR trong khoảng dưới 18mA. Như vậy 1 con, dòng tĩnh chỉ khoảng 2.3mA.

Bác đọc thêm về Salas shunt reflextor-D để hiểu rõ thêm về định dòng và set dòng trong nguồn shunt. Tóm tắt như vầy dòng max trong mạch shunt này khoảng <300mA là hiệu quả. Dòng lớn hơn và áp lớn hơn thì nên dùng 1 mạch điện ổn áp khác.
Em thì rất kết mạch ổn áp shunt cho mạch analog, filter ...tức là đòi hỏi nhiễu thấp, trở kháng ra thấp, dãi tần rộng lến đến cỡ MHz.

Đặc điểm của nguồn shunt là lúc nào cũng tiêu thụ 1 công suất nhất định, dù có tải hay không có tải. Làm xong nguồn shunt, đo thấy áp trong vòng 5V là ok. Còn cắm vào DSC mà led tắt thì là chập mạch.
Ngắt J1, đo xác định chập mạch kênh FIR1 hay FIR2. Soi lúp lại cho kỹ từng mối hàn.



Các bác cứ yên tâm làm con DSD DAC này đi nhé.
Amanero của Ý thì dùng firmware để chặn tiếng pop, click.

Nếu Amanero của tàu thì sao? Em đang test thêm 1 mạch điện để xử lý, và thấy ok.
Em chờ bác nào có Amanero Ý test với con Amanero tàu của em xem để kiểm chứng (mặc dù em cũng có con Amanero Ý)



Em có thấy POP Click chi chi mô



Board trong tuần sau nhé, làm chất lượng nó cũng chậm hơn tí
