Nhà cháu chờ mãi mới thấy bác nói điều này. Thế bây bác giúp nhà cháu phối hợp trở kháng rồi lọc nhé. Thanks
Em thì cứ theo cấu hình xuất ra opt rồi vào 1 kit Buffer để phối hợp trở kháng vs amp (pre) cho tốt. Nếu dùng đèn thì cần 1 cặp opt là đủ. Muốn màu sắc hoa lá cành thì làm buffer đèn, nấu nươngs gia vị kiểu gì thì tuỳ tai ah! PS: chờ edcore dài cổ
Cái biến áp có nhiệm vụ chấp thay đổi trở kháng vào thay đổi. Sau biến áp các thông số R, L là cố định, các bác dùng lọc đơn giản sẽ đáp ứng được.
Xuất phát từ mục tiêu giải quyết tốt phần analog của mạch này đề nghị Bạn nào hiểu rõ tại sao ppy lại chọn biến áp 10k:10k tại mạch này. P/s: Theo tác giả Giahuy: "do tổng trở mạch ra thay đổi như vậy dứt khoát phải có tầng chuyển tiếp có tổng trở đầu vào thật lớn nếu không sẽ ảnh hưởng đến băng thông ( thông thường tông trở mạch vào lớn hơn 10 lần tổng trở mạch ra của mạch trước đó ), tuy nhiên nếu tổng trở đầu vào lớn thì do là nguồn dòng nên năng lượng truyền đi sẽ bị yếu đi". Có thể đánh giá nếu chỉ sử dụng biến áp để giải quyết trở kháng thay đổi thì tại vị trí này biến áp có trở kháng đầu vào càng lớn càng tốt (nhưng o lớn đến mức làm yếu tín hiệu và cũng o có biến áp liên tầng nào có trở kháng cao đến mức làm yếu tín hiệu) > ở vị trí này ví dụ 20k:20k sẽ tốt hơn 10k:10k (nếu xét riêng về trở kháng).

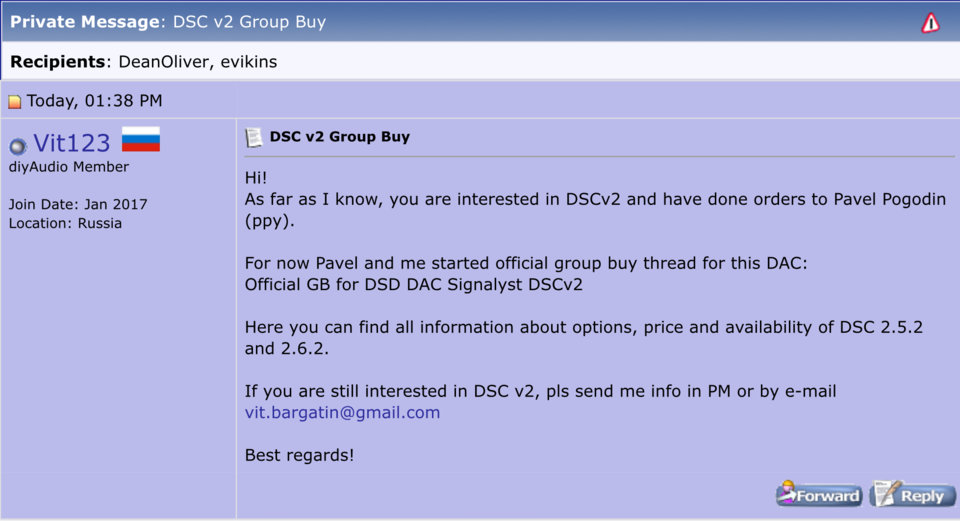

Dành cho các bác lười như em, ppy đã mở GB để đặt mua DSC 2.5.2 và 2.6.2, giá 210usd chưa có transformer. http://www.diyaudio.com/forums/group-buys/320647-official-gb-dsd-dac-signalyst-dscv2.html
Giải thích như vậy quá là kỳ cục b ơi (e k muốn dùng từ khác đúng bản chất vấn đề hơn) - Cả mạch DSC1 nguyên thủy sau mạch FiR, tg dùng opamp in và NFB ở chân đảo -> trở kháng vào cực thấp. - Đến phiên ông tg người Đức, thay vì dùng opamp thì dùng mạch jfet kiểu CEN, SEN (ông GH copy y chang mang về nhà mình đóng hộp) cũng có trở kháng vào thấp, chỉ khoảng 16ohm. Vậy thì trở kháng đầu vào cực lớn ở đâu ra? Về chuyện ba, nhiều khi được rút ra từ thực nghiệm chứ k bằng lý thuyết đó b ơi.
Thanks @hieuvu, @nvkhoa, @jamahamvui đã trao đổi để làm rõ vấn đề về trở kháng thay đổi. Có thể thấy thế này: Biến áp 10k: 10k không giải quyết trở kháng thay đổi > mạch ngăn đc và lọc cao tần Lehuy173 hoàn toàn khả thi và không cần biến áp. Không hệ thống nào là không méo. Trở kháng thay đổi tạo méo riêng của mạch DAC này và đây là cái riêng của nó >ai có điều kiện thích méo của biến áp thì dùng mạch xuất biến áp của cdhanh. Mời các bạn tham gia thêm.
Bác hiểu nhầm, hình trên em post là biến áp 10k để giải quyết vấn đề trở kháng thay đổi. Phía sau biến áp là trở kháng không đổi. Bác có thể sử dụng mạch lọc RC đơn giản để cắt cao tầng

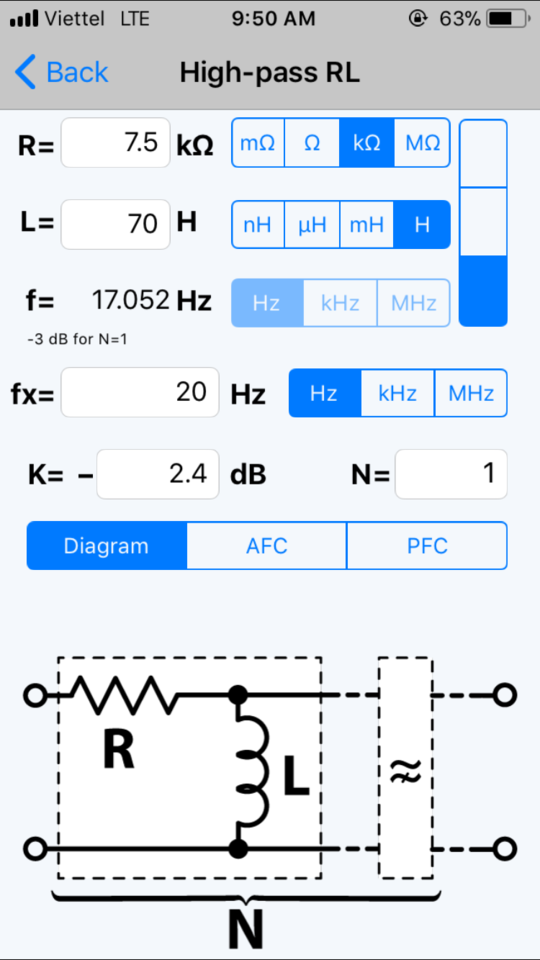

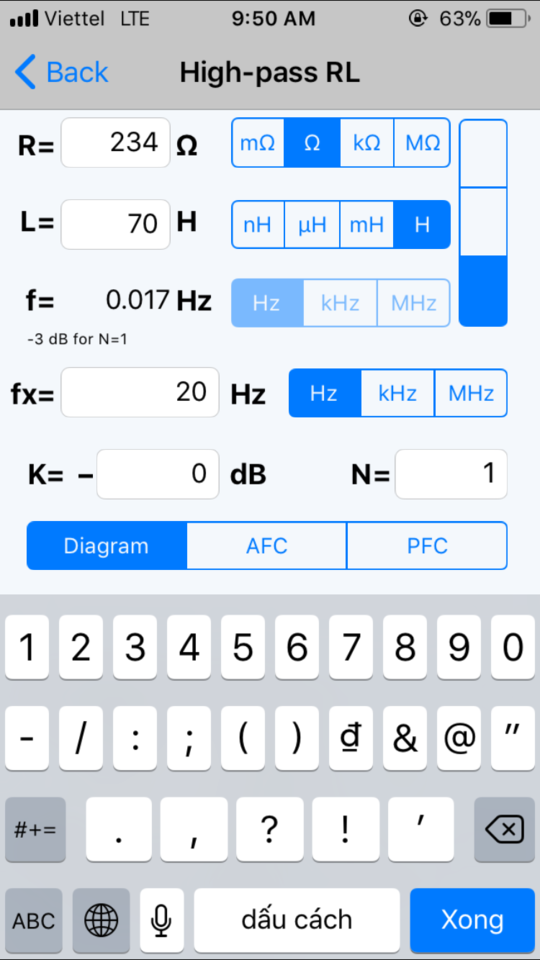

Với thông số như hình, về lý thuyết thì băng thông xuống tới 30Hz, Còn input tranformer đo đầu vào nhỏ hơn 35H thì tầng số cắt lên trên 50Hz
Em đo bằng tai không ăn thua, thấy gắn tụ pi với không gắn như nhau, em đợi mua cái máy ocssilocope đo xem nó cắt tần số nào?
GiaHuy giải thích hơi khiên cưỡng. Sau nhiều cân nhắc em nghiêng về giả thiết cái ba ở đó vì nó là đơn giản nhất cho 3 trong 1: Lọc HF còn lại sau FIR, IV và gain. Giá trị 10k quá dư thừa ngoại trừ t/g muốn đáp tuyến nó phẳng trong khoảng 10 - 100khz theo định dạng DSD.
Nhọ thiệt, em vừa kéo đồ thì diyaudio mở GB. Hy vọng hàng về ae vnav hỗ trợ clone được PCB mới của họ, hoàn hảo.
K có Edcore nhưng e thấy đây là con Dac đáng nghe nhất! Nhạc tính, nền âm tĩnh, k nhạt nhoà như các thể loại nhạc số e từng nghe.

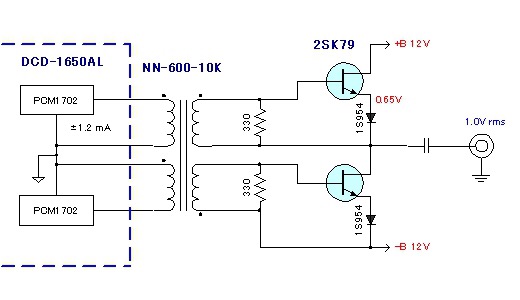

Đợt trước làm pre Vfet kéo cỡ trăm con về Vn, rình hốt xác chắc cũng ra bộ cụ. Nghe gh kháo nhau sắp có đợt kéo nữa nhưng chưa tìm ra nguồn và ae họ chia nội bộ với nhau. Không có Vfet thì K43 có khi ngon hơn, làng nhàng tý thì k246, k30, k170, k370, K117.... nhiều cụ có sẵn. Ko xuất balance thì cứ B1 cho ngon bổ rẻ. K79 chỉ được cái có phẩm chất siêu nhân nên ngoài nghe tốt mạch chỉ cần mỗi con led hay diode bias là chạy ;-)
