Kệ thôi bác ơi... bản 3.0 mới ra được mấy hôm, chưa share schematic và chưa có ai chạy thử



Bản V2.6 3.0 nghi họ dùng trở đa trị quá. Không phải trở đơn trị như DSC1 v2.5 trở về trước.
Thấy trong hình bác Srorpion show, điện trở mắc nối tiếp. Cái này mà làm đơn chiếc chỉ có bó tay



Cho em tham gia với,số của em là 28.
Cảm ơn các bác!

1. @Haolq
2. @Acuti
3. @mylove299
4. @lmcuong4u
5. @cuongnt72
6. @cutom
7. @DJVDK
8. @BachDuong
9. @Scorpio
10. @hoangvu
11. @Elegant
12. @Pointed
13. @goldenriver99
14. @xbackarowana
15. @Syncbr
16. @triton
17. @uydo
18. @truongchithanh
19. @Nambill
20. @nvkhoahcm
21. @kkalord
22. @eng.tuananh
23. @Aping
24. @truong_guitar
25. @ddinhchi
26. @Dai Hiệp
27. @taicun
28. @boaudio



Bản 3.0 đẹp quá, layout thế nào mà cắm bo amanero vào, đường input usb, output rca và xlr nó cùng một phía và trên cùng một mặt phẳng thì tốt ạ.



29. bahuyid



nhà em số 30 nxthai



Đưa em layout cho nó nhanh, haha.



Theo các bác xem chưa biết đến đâu nhưng chốt số 31 nhé,tks !
1. @Haolq
2. @Acuti
3. @mylove299
4. @lmcuong4u
5. @cuongnt72
6. @cutom
7. @DJVDK
8. @BachDuong
9. @Scorpio
10. @hoangvu
11. @Elegant
12. @Pointed
13. @goldenriver99
14. @xbackarowana
15. @Syncbr
16. @triton
17. @uydo
18. @truongchithanh
19. @Nambill
20. @nvkhoahcm
21. @kkalord
22. @eng.tuananh
23. @Aping
24. @truong_guitar
25. @ddinhchi
26. @Dai Hiệp
27. @taicun
28. @boaudio
29. @bahuyid
30. @nxthai
31. @tqv-hcm



V2.6 của ppy giá $200 shipped. Em định lấy rồi nhưng nán lại chờ cái 3.0 cắm Amanero gọn hơn.



Hi các bác
Em đã gởi yêu cầu báo giá + thời gian gian giao hàng cho 1 công ty hôm qua.
Chờ thôi các bác.
Các bác lập nhóm ship hàng đi.
Hy vọng có bác nghe thử con này trước tết.



Chào bác Lil' Knight! có thể cho tôi link mua v2.6 được không? cám ơn!



Em post lại danh sách linh kiện từ list của bác @hieuvu https://vnav.vn/threads/dsd-dsc1-dac-2-5-giai-phap-cho-nguon-nhac-so.52901/#post-1935526

- 16 x 74HC595
- 1 x 74HC04
- 1 x 74HC86
- 1 x 74HC02
(tất cả họ 74Hxxx là loại dip)
- 1 x relay 5v,
- 1 x bjt 2SC1815,
- 1 x 1N4148
- 6 x Pana 1000uf/6.3v
- 20 x tụ MKT 0.1uf/63V

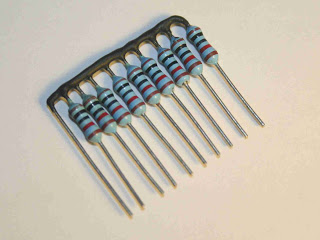

- 16 x điện trở thanh 7.5K

Tuỳ chọn:
- Muốn hiệu quả hơn thì ship con analog switch TS5A3167 cho mạch muting (cái này hay hơn vì không nghe thấy tiếng relay nhảy và thời gian đáp ứng nhanh hơn).
- biến thế liên tầng 10k:10k (nếu xuất bằng biến áp)
- 1 nguồn +- 15-18V cho mạch buffer dùng opamp hoặc vet 2sK79.

Nguồn và USB
- 2 nguồn shunt: 1 x 5V cho Amanero + mạch muting; 1 x 5V cho mạch Fir
- 1 x Ammanero (chạy firmware 1099c)

Bác @hieuvu check lại xem đủ chưa..pls



Úi, em đu theo với
1. @Haolq
2. @Acuti
3. @mylove299
4. @lmcuong4u
5. @cuongnt72
6. @cutom
7. @DJVDK
8. @BachDuong
9. @Scorpio
10. @hoangvu
11. @Elegant
12. @Pointed
13. @goldenriver99
14. @xbackarowana
15. @Syncbr
16. @triton
17. @uydo
18. @truongchithanh
19. @Nambill
20. @nvkhoahcm
21. @kkalord
22. @eng.tuananh
23. @Aping
24. @truong_guitar
25. @ddinhchi
26. @Dai Hiệp
27. @taicun
28. @boaudio
29. @bahuyid
30. @nxthai
31. @tqv-hcm
32. @cdhanh



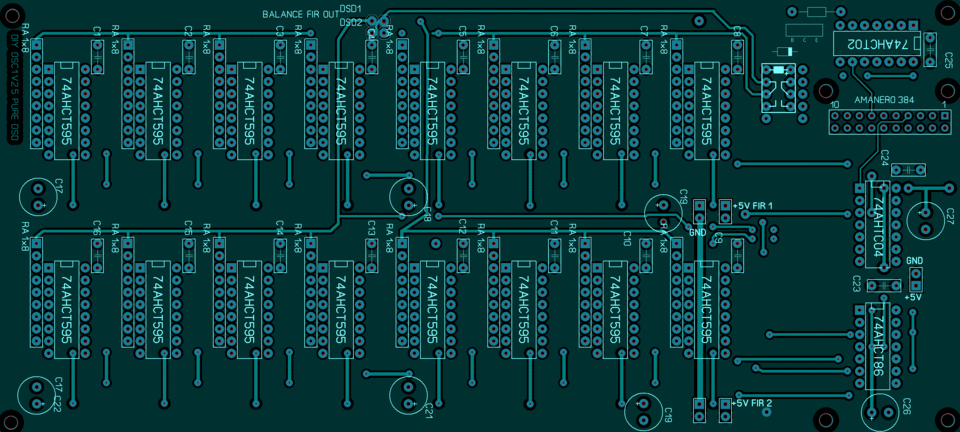

Em bổ sung thêm tí (chỉ tính đến biến áp sau FIR)
- tụ 0.1/63 MKT chân cắm. Khoảng cách chân (a)=5mm
- tụ hóa cho mạch FIR 1000uF/6.3V: radial, R=4-5mm, a=3mm
- tụ hóa cho Amanero + logic: radial, R=1.5mm, a=2.5mm: 3 x 47uF/6.3V
- header (đực và cái) 2x10 cho Amanero
- hàng rào đơn: mua cả thanh luôn (sử dụng làm chân cấp nguồn, iump, Fir out ...)
- điện trở thanh 1x 8K: 16 cái. Không có 8 k, em thay 6,8k cũng chẳng thấy khác gì.
- 2 kênh FIR mỗi kênh 1 nguồn 5V riêng. Bác nào dùng 1 nguồn, trên bo đã bố trí jump.
- thủ sẵn tụ pF loại tốt nhất có thể 330pF, 390, 470... tùy biến áp và gu nghe. Mỗi loại 2 con.
- tất cả các loại cáp cấp nguồn 5V, cáp xuất ra từ FIR đến biến áp ...theo chuẩn pin hàng rào đơn (đôi) cho tiện.
- loại IC logic thì em đã post ở trên.

Chỡ bo, họ hẹn 07/02/2018 giao. Em đã chuẩn bị đủ linh kiện để test bo trước rồi.



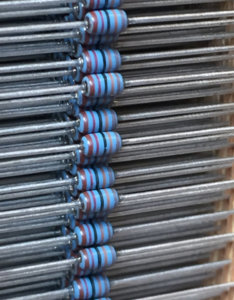

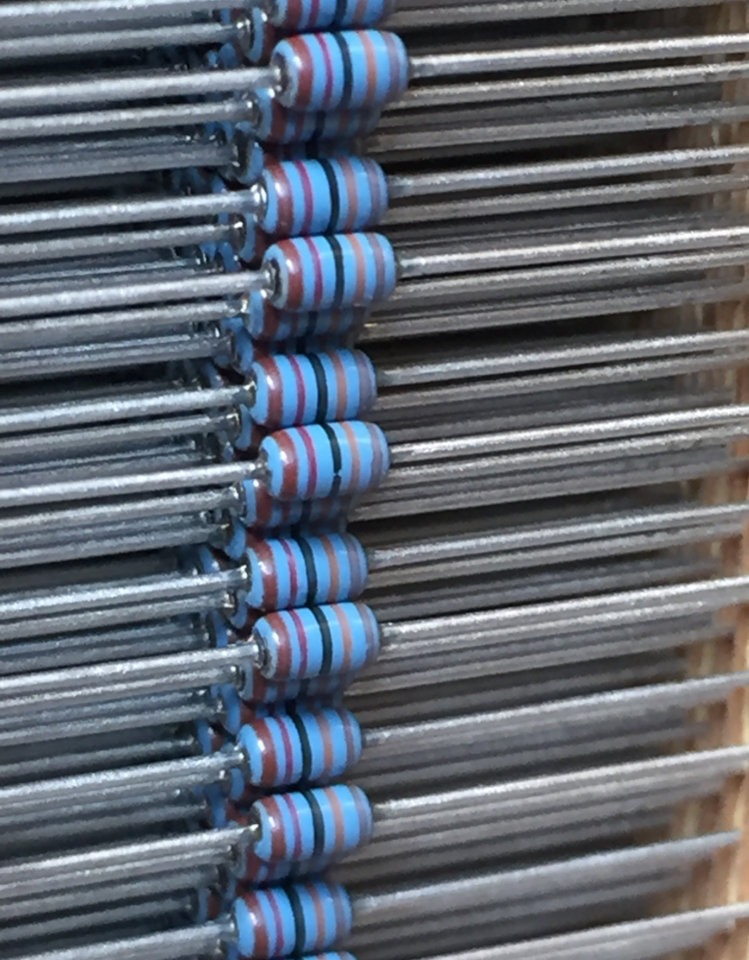

Lão hay trữ "thuốc độc" ngồi hàn thêm 32 con tem thư này:



Lão khoa



Bêu réo em gì. Hộp có 1000 còn chứ mấy đâu mà réo....



Em liên hệ trực tiếp trên diyaudio bác ạ, nó không có online store để mua. Đang bị dồn order nên phải hơn 1 tháng mới đến lượt em.



Còn đang đi tìm nơi đặt hàng bên india.. dán thêm mác tay “đầu trọc” vào cái là giá đội lên ngay ... Với bản 3.0 không loại trừ khả năng sẽ bán licence (đã có đâu mà hy vọng) cho bên thương mại..và không phát hành board, chờ hay không chờ thì tuỳ bác.



Em mua 2.6 mấy bữa nay rồi, 3.0 có ra thì tính sau :lol:



làm tới luôn chứ chờ cái giề????



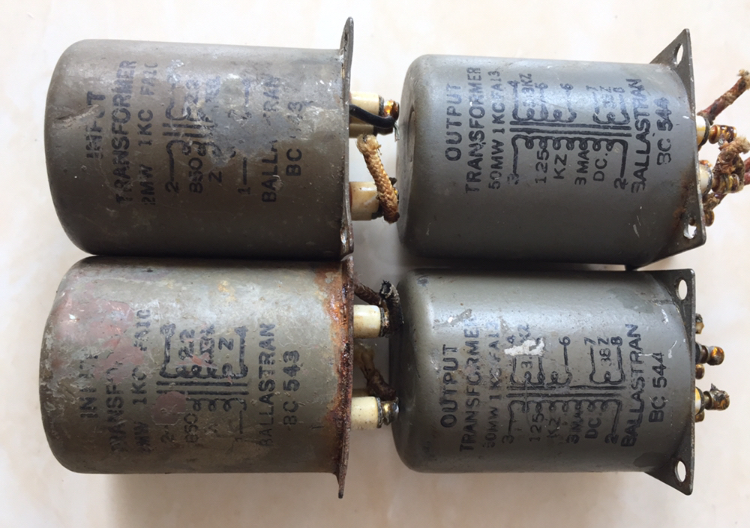

Sẵn tiện cụ nào có thông tin về mấy cục này vui lòng cho em với, gúc gồ mãi mà không tìm được.



Rỉ sét hết rùi, đưa a dùng cho



Mấy cục này ebay bán nhiều mà anh. Thích thì tha thôi....



chuẩn bị đủ hết các con 74AHTC chưa nvkhoa.
