Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Discussion in 'Thiết bị số' started by hieuvu, 23/1/18.

  1. Syncbr

    Syncbr Approved Member

    Joined:
    9/1/09
    Messages:
    28
    Likes Received:
    18

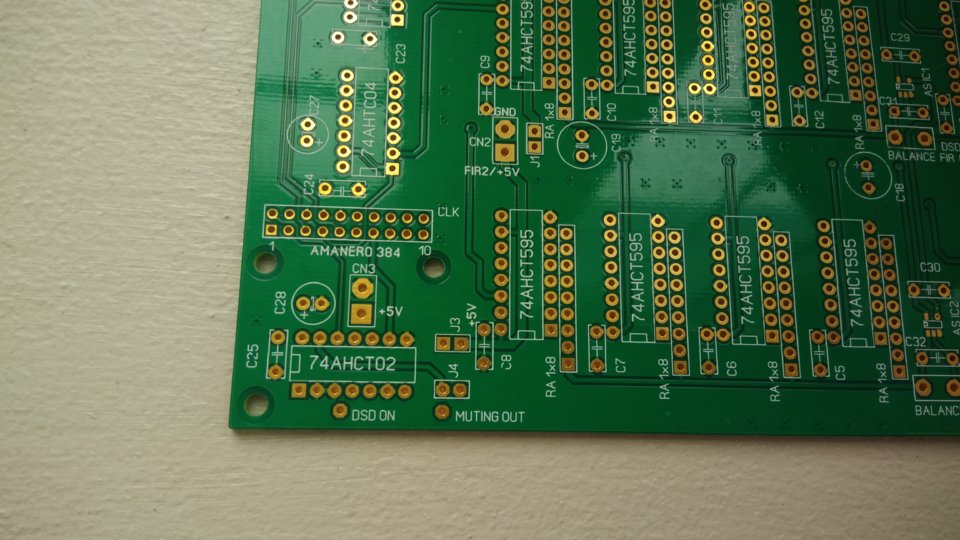

    Đo kiểm trước khi gắn IC số. Bị nối tắt 3 vị trí còn 3,86 k ôm, may quá không thì rắc rối rồi.
    [​IMG]

    Ngoc2 likes this.
  2. katerman

    katerman Approved Member

    Joined:
    25/7/09
    Messages:
    35
    Likes Received:
    13
    Location:
    Quy Nhơn- Bình Định
    Bác chỉ em đo chổ nào với, e chả biết gì về điện, hàn xong hết rồi chưa dám thử, :)

  3. Syncbr

    Syncbr Approved Member

    Joined:
    9/1/09
    Messages:
    28
    Likes Received:
    18
    Bác có gắn đế IC không. Đo 2 chân liên tiếp của IC 595 để kiểm tra mối hàn có bị lem không. Mình mắt mũi kém nên dùng VOM để kiểm tra.

    katerman likes this.
  4. hola

    hola Advanced Member

    Joined:
    3/3/09
    Messages:
    345
    Likes Received:
    24
    Mũi mỏ hàn to và cọng chì mập.. Thêm vào khoảng cách trống giữa chân ic, trở so với mass nhỏ.. sơn phủ kô qua rìa mass vậy là chạm mass thôi .. . em hàn con tem nào cũng có bị dính chấu.. . đo bị chập lấy kính lúp ra soi.. Vuốt chì lại hoặc dao cạo sửa.. Trình hàn kém quá. Hic hic

    Last edited: 14/4/18
  5. hola

    hola Advanced Member

    Joined:
    3/3/09
    Messages:
    345
    Likes Received:
    24
    Giờ đo unbalance chân nào cũng bằng áp nguồn so mass (đã gắn chíp )

  6. eng.tuananh

    eng.tuananh Advanced Member

    Joined:
    26/11/08
    Messages:
    2.223
    Likes Received:
    493
    Location:
    Ha Noi
    Khi không có tín hiệu là ok đó b. Nếu có amanero, thì áp ở mỗi chân dsd1 và 2 vs mass là 5/2 = 2.5v, áp giữa 2 chân dsd1, dsd2 ~0 là ok.
    Khuyến cáo: nếu chưa có opt, muốn thử thì phải nối qua tụ để đảm bảo không có DC out.
    PS: trước khi đóng điện các bác nên kiểm tra thật kỹ xem trên mạch có bị chạm hay nhem k.

    DJVDK and Ngoc2 like this.
  7. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Có lỗi thì do hàn thôi, em đang nghe ngon lành

    vndiyshop likes this.
  8. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    @hieuvu : Hôm qua em ngồi mần cái chuyển mạch giữa dsd và pcm thì phát hiện cái DSD ON trên pcb không có điện khi phát dsd

  9. hoangvu

    hoangvu Advanced Member

    Joined:
    8/12/06
    Messages:
    208
    Likes Received:
    107
    bác @cdhanh làm cái chuyển mạch DSD và PCM có thể share lên được không ạ ? Vì em cũng có DAC PCM là AK4495 và DSC này nên muốn làm mạch chuyển . Xin cảm ơn bác !

    hai trieu likes this.
  10. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98

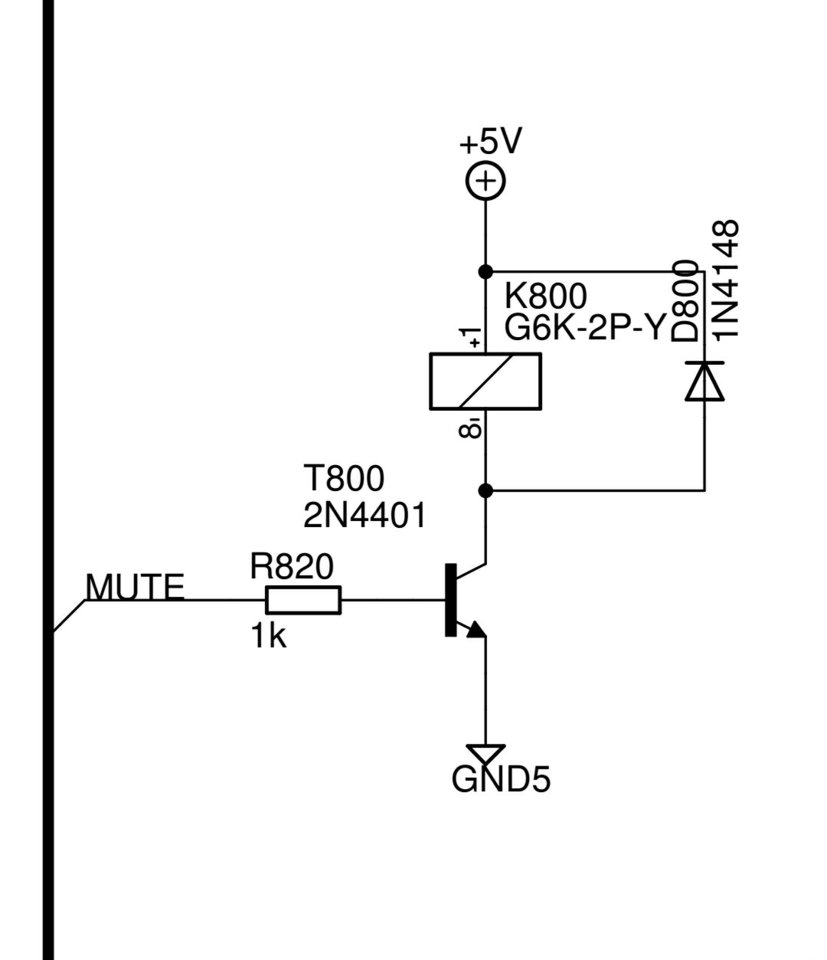

    Screenshot_20180415-114404_1.jpg Screenshot_20180415-120839_1.jpg Hình trên là mạch relay xử lý tiếng bụp trong mạch dsc1 ver1. Chỗ con trở 1k thay vì nối với chân 11 của amanero là chân MUTE ta nối vào chân 7 là chân DSD ON.

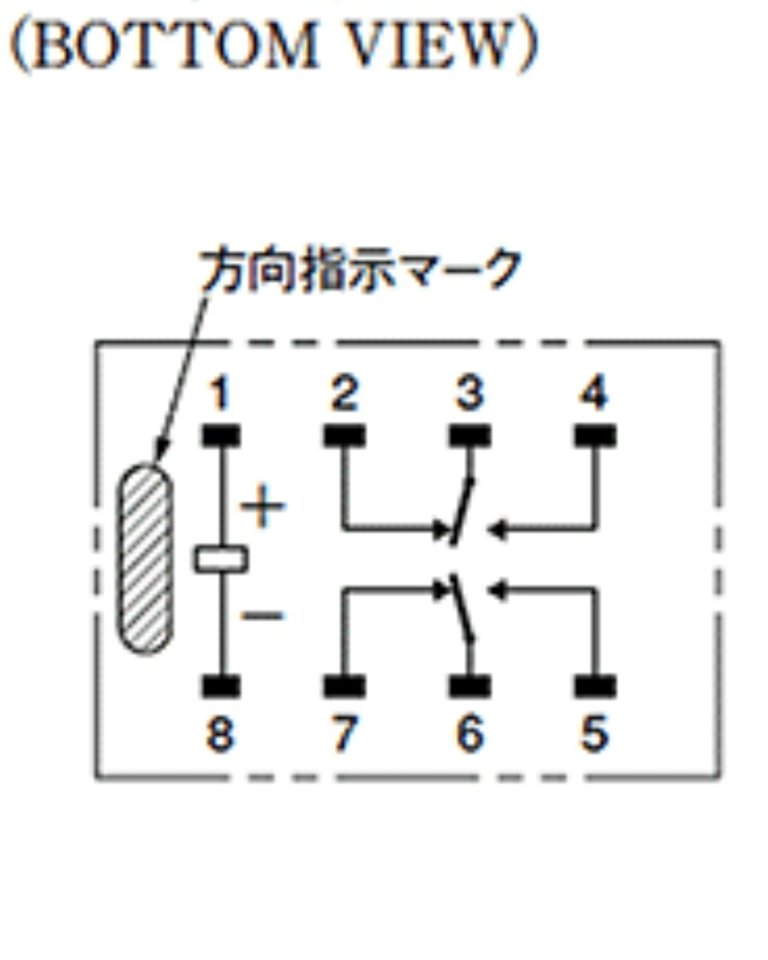

    Hình dưới là sơ đồ chân của con Relay, output của Dac PCM nối 2 kênh vào chân 2, 7, output của Dac DSD nối 2 kênh vào chân 4, 5, chân 3, 6 nối vào RCA output.
    Khi chưa phát DSD thì chân 2, 7 và chân 3, 6 luôn đóng ta nghe đc PCM, khi play DSD thì chân 7 của amanero có điện kích mở cho relay hút chân 3, 6 nối với chân 4, 5 ta nghe đc DSD.
    Chú ý: relay khác nhau thì sơ đồ chân có thể khác nhau, xem data sheet của relay trước nhé.

    taicun, eng.tuananh and hoangvu like this.
  11. hola

    hola Advanced Member

    Joined:
    3/3/09
    Messages:
    345
    Likes Received:
    24
    Em cảm thấy mạch này thích hợp muting hơn là out -put select.. Vì cứ mỗi lần chuyển bài nó lại đá qua pcm phát.. Nên mod thêm tụ delay..

    Last edited: 15/4/18
  12. goldenriver99

    goldenriver99 Advanced Member

    Joined:
    1/4/11
    Messages:
    238
    Likes Received:
    73
    Các bác cho hỏi DSD DAC lấy tín hiệu từ chân nào của Amanero
    Thanks

  13. Vitran

    Vitran Advanced Member

    Joined:
    28/8/17
    Messages:
    154
    Likes Received:
    46
    Location:
    Sai Gon
    Bác uy cho em 01 bộ dc
    bác Uy cho em 01 bộ full theo list này nha: 01 nguồn + 01 dsc1+01 amancro+ 01 cặp edcore. Tổng hết bao nhiêu em ghé gửi trực tiếp cho bác. Thanks

  14. hoangvu

    hoangvu Advanced Member

    Joined:
    8/12/06
    Messages:
    208
    Likes Received:
    107
    Rất cảm ơn bạn @cdhanh đã chia sẻ sơ đồ và chi tiết cách làm ! Với hướng dẫn của bác thì anh em có chút kinh nghiệm như mình có thể làm được. :)

    eng.tuananh likes this.
  15. eng.tuananh

    eng.tuananh Advanced Member

    Joined:
    26/11/08
    Messages:
    2.223
    Likes Received:
    493
    Location:
    Ha Noi
    Ví dụ e có nguồn phát từ máy tính ra usb:
    Usb - amanero - dsc - opt - buffer
    Usb - amanero - pcm dac - buffer
    Khi có tín hiệu dsd, chân out dsc kích hoạt relay.
    Vậy muốn chung usb + amanero thì phải tách tín hiệu sau amanero chứ ah? Lấy đường I2S chứ k phải analoge out

  16. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Mình vẫn dùng chung I2S của amanero cho pcm và dsd không ảnh hưởng gì cả, cả 2 DAC đều nhận i2s cùng 1 lúc

    hoangvu and eng.tuananh like this.
  17. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội

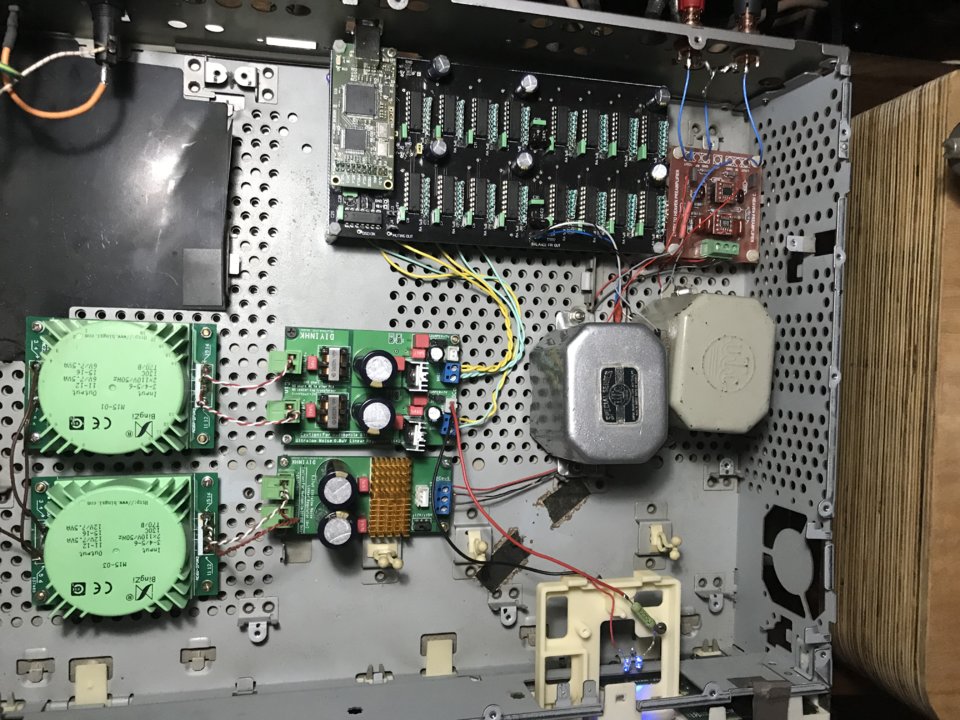

    em chính thức hót vang !
    Tạm thời cho em hót, sẽ may xiêm y sau.
    Hay quá các bác ạ.
    tạm thời cho em ayre codex nghỉ


    Attached Files:

    mtbc, bskhang, vndiyshop and 4 others like this.
  18. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội

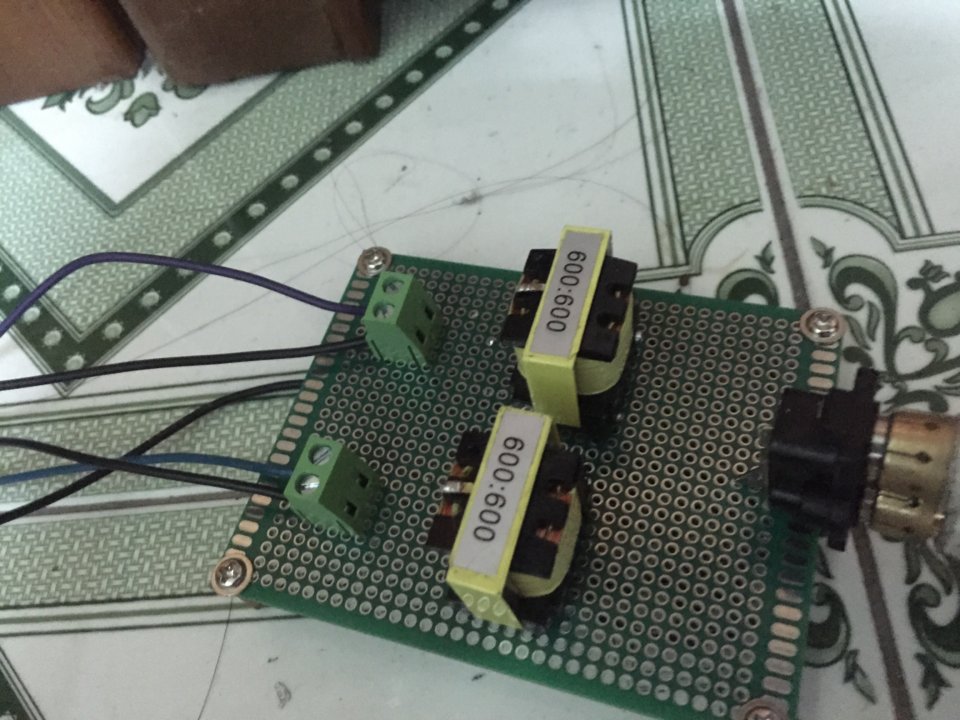

    China trans 600: 600 permalloy nghe khá ổn.


    Attached Files:

    vietdung and Scorpio like this.
  19. Scorpio

    Scorpio Moderator

    Joined:
    2/12/05
    Messages:
    7.237
    Likes Received:
    3.297
    Location:
    VNAV
    Bác chơi dây một màu thế này đồng tông với board .. :)

  20. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    em gắn dây đểu test trước bác ạ. Hôm nào đóng hộp đổi màu dây sau

    Scorpio likes this.
  21. Elegant

    Elegant Advanced Member

    Joined:
    28/8/06
    Messages:
    1.442
    Likes Received:
    287

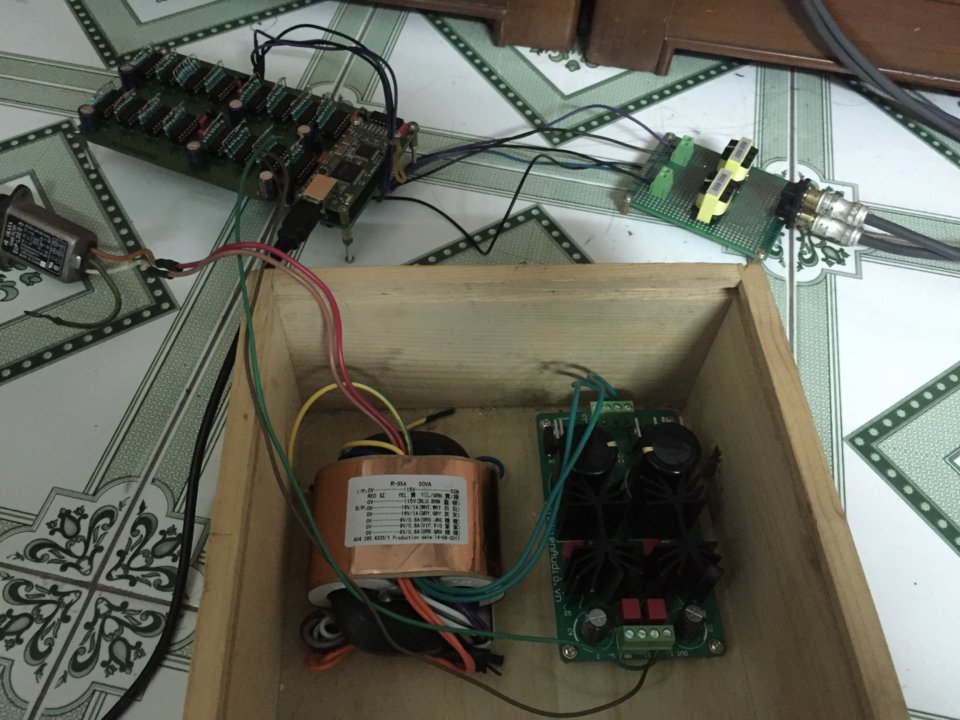

    Của em cũng đã kêu nhưng bo là của cụ Xì cọp:)


    Attached Files:

    Scorpio and DJVDK like this.
  22. vietdung

    vietdung Advanced Member

    Joined:
    1/10/14
    Messages:
    51
    Likes Received:
    8
    Em cũng đang dùng cặp này ah, nhưng mà tai trâu nên em chẳng biết nói thế nào, giờ là vừa tai ah :)

  23. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Các bác cho em hỏi xíu.
    Amanero mới này có cần phải update firmware mới k nhỉ. em nó k chịu chạy dsd 256.
    thanks!

  24. trangtri3d

    trangtri3d Advanced Member

    Joined:
    6/2/15
    Messages:
    75
    Likes Received:
    103
    cụ nào ở hà nội làm xong dac này cho em đến giao lưu với a.

  25. tntuyen

    tntuyen Approved Member

    Joined:
    5/5/17
    Messages:
    17
    Likes Received:
    9
    Location:
    Việt Nam
    Của Em khi đo thì không thấy có điện áp 3.3 tại chân cấp cho Amanero, chưa mò ra.
    Em đang tập hàn nên lem nhem quá.
