Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

hoho..em phát hiện ra cái này vui vui .
mạch này có cái hay là....muốn nghe mỏng thì có mỏng
muốn dày ,có dày luôn.
tùy gu căm rút ...như tube
bằng cách :

trở mạch FIR nên xài chân ghim
muốn nghe dày xài 10k
muốn nghe mỏng hơn thì 4.7k
........
......
may ...thầy... .phước... chủ..



Em mới phát hiện ra cái dsc của e lúc nghe nhạc có tiếng tách tách rất đều, nhỏ ở loa treble, k có tín hiệu usb thì nó ngưng. Xử sao đây các b?



Phối tụ xanh với tụ đỏ cho cân bằng tiếng.. chạy một nguồn 5V chung cho tất cả CN1, CN2, CN3 ( jumped J1,J2,J3, J4)

@lionheart



Ô mai gót, ước gì mình cũng có cộng dây mầu đỏ như anh ý



Xem lại mass: có mass vỏ máy; đừng để loop mass.
Nếu dùng toàn bộ nguồn riêng khi đã nối mass chung tên board, b xem có lại chung mass ở các nguồn cấp ?



Vâng, kinh nghiệm của e làm thì phần mass phải chú ý thật kỹ nên k bị loop và thiếu mass.
Em chơi foobar thì k bị nhưng chơi Jriver thì bị ah!

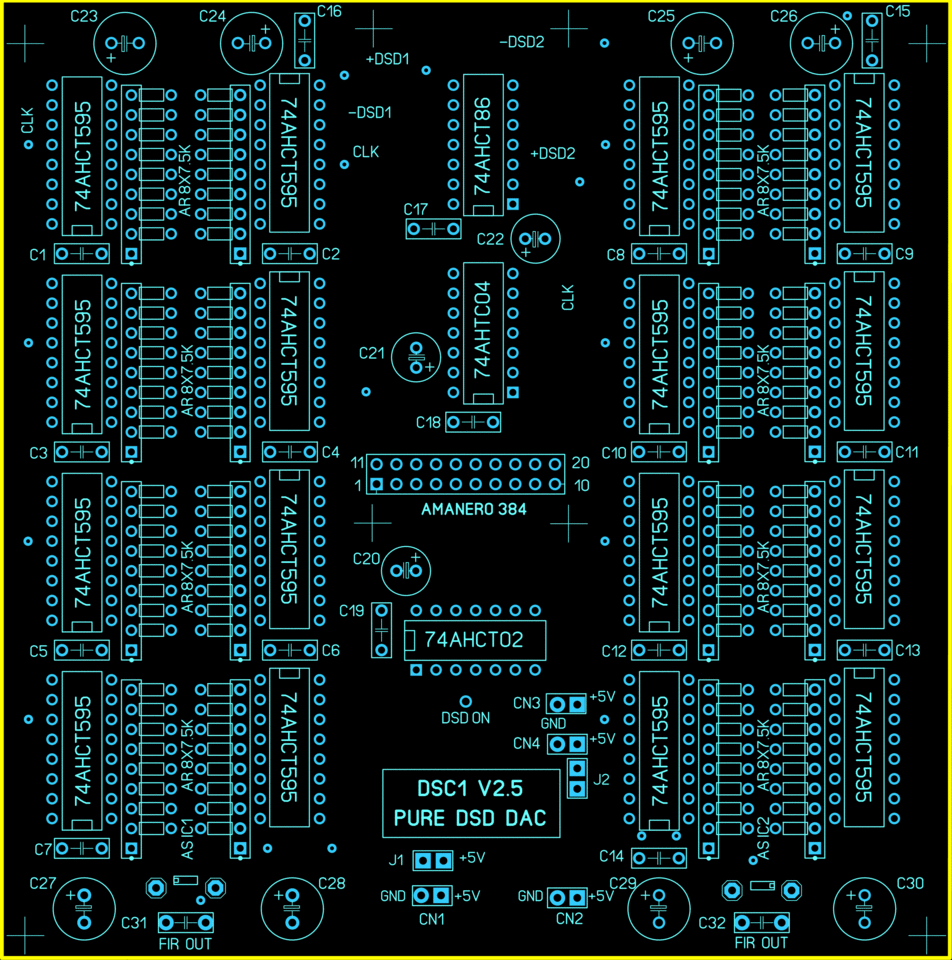

Chiều theo các b pcb tăng thêm 5mm chiều ngang nữa. Bây giờ là 122x123mm.
Tất cả các loại trở thông dụng: trở rời 1/4w, 1/8w, trở dán loại 1206, trở thanh đều dùng được và đều được nằm để thưởng thức nhạc
Mai đi in.
Các b có thời gian thì tìm thêm nguồn linh kiện đi.
Pcb dùng linh kiện chân cắm nên tha hồ chọn tụ hóa, tụ film cỡ Pana, Elna, Wima, Ero ... và chọn trở, loại pcb linh kiện dán chỉ độc tụ tantalum, ceramic multilayer, không khoái 1 chút xíu nào.



Action thôi bác @hieuvu. Bác collect anh em cho đầy đủ chứ để thiếu mọi người. Em 2 board nha bác.



Đăng ký thôi các bác

@DJVDK - 2c
@truong_guitar - 2c



@jamahamvui1978
ship luôn 300 con susumu luôn đi, dư thì đổi 1 nửa lấy 500 con trở xịn 1/8w 13k của @nvkhoahcm.
Định dùng loại trở gì mà cần chân con trở cách khoảng 3.81mm.
Trên pcb chỉ có giãn cách 5.08mm, 8.8mm cho trở rời.
Pad cho trở dán 1206.
ps: kiếm nguồn wima xịn tháo máy ở đâu chỉ cho @nvkhoahcm rồi sau đó anh cũng biết chỗ.



@Scorpio : Bác thử so sánh giúp em usb amanero China với của Ý đã upgrade firmware, em thấy của Ý tiếng lại không được mượt bằng của chị na, dải trầm không xuống sâu bằng mới lạ.



Amanero Tàu của em độ clock, chạy nguồn ngoài rồi nên chả thua Ý mấy...
mỗi tội là mạch giờ nát bét không rõ nó màu nguyên thuỷ trước đây là màu gì



Em susumu đang trên đường về rồi, vài bữa nữa em kiểm đúng hàng hịn các cụ lập nhóm đá về. 5000 con ko phải sll lớn, sau này hết hàng sẽ khó kiếm.
Riêng về trở em vẫn bảo thủ tốt nhất trên 8k, có hai cái lợi thứ nhất gain cao, thứ 2 dòng nhỏ hợp với xuất b.a hơn. Đội diy Nga muốn hạ Zout bằng cách hạ giảm Rl xuống 5k em thấy ko đúng. Hoàn toàn có thể dùng trở 10-15k rồi đấu b.a kiểu i/v, khi đó Zout chỉ = 1/10 họ dùng 5k.

Em cần lỗ 3.81 để đóng vishay S102 cụ ah, nếu không đục được em bắt chúng rạng háng đứng tấn cũng được hơi xấu nhưng đỡ phải cắt ngắn chân quá .



Em theo bạn DJDVK


@DJVDK - 2c
@truong_guitar - 2c
@Acuti : 2c
..........



Vụ hạ tổng trở xuống có lý do khác mà cụ chưa nghiệm ra đấy thôi.
Tổng trở cao hay thấp đương nhiên phải tính toán sao cho phù hợp với I/V phía sau.



anh làm pcb bắt nó tráng thiếc dày hơn chứ như đợt board làm sao kim vừa rồi để mấy bữa đã oxi hóa đen thui, hàn mãi mới ăn



PPY cùng fans cho rằng tự thân DSD là analog nên chỉ cần qua FIR rồi dùng b.a lọc cao tần phát nữa là đủ => không dùng i/v thánh. Vì không i/v nên không có Vgnd => họ hạ Zout bằng cách hạ Rl.
Nếu dùng i/v như S thì câu chuyện khác, Zout = 312r hay 500r là thay đổi không đáng kể với load 10k của b.a.



Bác share công nghệ vụ này đi, em cũng muốn mod amanero tầu khựa. tks!



Em theo các bạn


@DJVDK - 2c
@truong_guitar - 2c
@Acuti : 2c
@Ngoc2 - 2c (123x123mm đẹp hơn 123x123mm về "phong thủy")



Em chỉ quan tâm sau con HTC595 đó là mạch số thuần tuý. Nói cho vuông chỉ là logic Y/N thôi.
Còn Y/N cái gì cụ ngâm cứu đi. Phán trên máy không à...Mệt



Đang chờ xe betong, đêm nay 186m3.
Đừng bàn chuyện kỹ thuật. Năm 83 anh đã chuyên chuyển hệ tv pal ntsc



Em cũng theo các bạn

@DJVDK - 2c
@truong_guitar - 2c
@Acuti : 2c
@Ngoc2 - 2c
Jamahamvui -1c



@DJVDK - 2c
@truong_guitar - 2c
@Acuti : 2c
@Ngoc2 - 2c
Jamahamvui -1c
Doancancel -1c



@DJVDK - 2c
@truong_guitar - 2c
@Acuti : 2c
@Ngoc2 - 2c
Jamahamvui -1c
Doancancel -1c
Thanhtoanmc - 1c



Ôi trời, chưa xong bo này đã đến bo khac rồi.
