Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Discussion in 'Thiết bị số' started by hieuvu, 23/1/18.

  1. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    Đám trở này qua lễ anh cho nó nằm hết.
    Ráng kiếm 1 ba. Cái ba này lợi hại lắm, do mạch Fir balance, khi dùng một nguồn cấp chung cho cả 2 mạch Fir, các loại nhiễu nội tại hoặc can nhiễu sẽ cùng dấu, đặt vào ba nhiễu này triệt tiêu-> S/N cao hơn rất nhiều single out. Mặc dù trên pcb có để option để cấp nguồn riêng biệt cho mạch Fir, tuy nhiên chẳng khi nào anh áp dụng,. Với quan điểm mọi con 74xx595 đều phải vận hành trong điều kiện giống nhau nhất có thể, cấp diện riêng cho từng vế mạch Fir, từng con 74xx595 được cấp nối tiếp qua cuộn cảm ...sẽ làm giảm tính năng của mạch balance do sai áp, sai pha....
    NVK tìm được nguồn linh kiện nào có đủ bộ IC và có cả trở RN55 k?

    xbackarowana likes this.
  2. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    66141A29-4200-4C97-A886-E79C5D8726C5.jpeg 22021CE4-FFDF-40BB-BFFF-1807EB6D9D19.jpeg
    RN55 thì mua taobao cũng được anh à. Nhưng như lời lão ja tham nói ấy. RN55 Tây nó khen hay là phiên bản dành cho quân sự. Còn phiên bản cho công nghiệp thì thà xài đồ nhà ngon bổ rẻ.
    Đã chọn Dale thì nên chọn dòng PFT, tuy nhiên giá thì cũng không rẻ chút nào.
    Chíp thì Mouse, Digikey. Em cũng không có mối nào tốt hơn.

  3. Ngoc2

    Ngoc2 Advanced Member

    Joined:
    21/3/17
    Messages:
    1.550
    Likes Received:
    810
    Bác hieuvu đánh giá hoàn toàn chính xác.
    một số anh em làm xong thử biến áp có nhận xét ba sơ cấp 15k, 10k nhiều bass nhưng tiếng mờ;
    600ohm chi tiết nhưng thiếu bass (trở mạch 7,5k).
    b có cao kiến gì không? Thanks

    Last edited: 21/4/18
  4. jamahamvui1978

    jamahamvui1978 Advanced Member

    Joined:
    9/12/13
    Messages:
    2.554
    Likes Received:
    221
    Msr25 bữa nay em thấy tra thấy nâu noi, pờ rô ... cũng xuyến sao ghê. Đúng như schm của vishay cũng ko kém đồ qs đâu thánh.

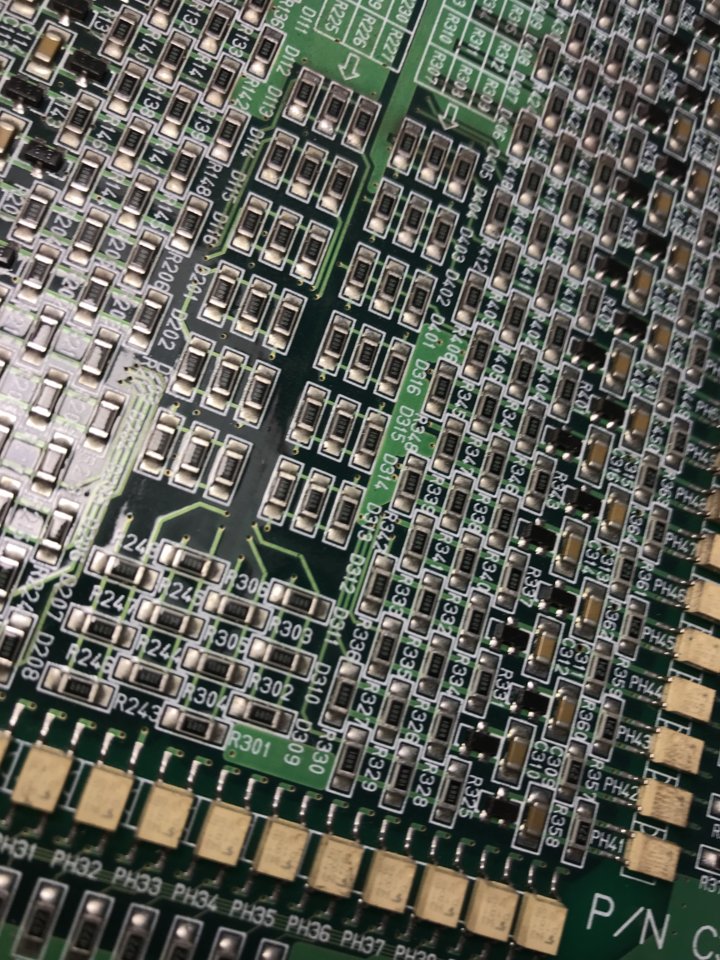

    Đang phân vân thì gặp đám này, một bo đủ trở cho một dsd đá luôn, vishay 4 số :D

    @hieuvu: cụ đã khi nào đọc schm của con chip ổn áp nào chưa. Trong mọi trường hợp như mã áp hay full load thì con bèo nhất sai số cũng ko quá một 1% còn trong điều kiện bình thường chi 0,0xv. Nếu lấy vd như ad586 vout sai số 1/10000v thì nó còn nhỏ hơn V rớt trên đường mạch cụ ah.


    Attached Files:

    Last edited: 21/4/18
  5. sweetlove6389

    sweetlove6389 Advanced Member

    Joined:
    9/2/14
    Messages:
    340
    Likes Received:
    142
    Thông tin thêm là mấy bác đó đang sử dụng biến áp gì, có thông số trở kháng sơ, thứ và đáp tần như nào ạ.
    Theo quan điểm của em thì trở kháng đầu ra của FIR rơi vào quãng 500R. Đầu ra mình khuếch đại cho Line RCA/XLR nên biến áp phù hợp nhất là sơ cấp 600R, và thứ cấp đầu ra cần tối ưu hóa cho tải 10K trở lên (thứ cấp tối ưu hóa cho tải 10K chứ không phải trở kháng của thứ cấp là 10K nhé).

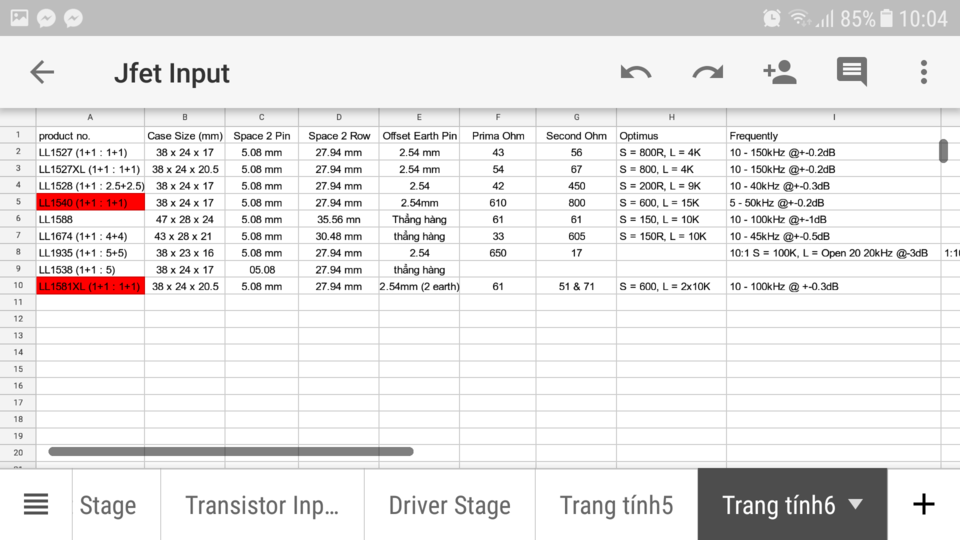

    Ví dụ như Lundahl LL1521, LL1540, LL1581XL...anh em tham khảo thêm datasheet nhé.
    Em vừa ship 4 cặp LL1521 từ Anh về. Em sẽ đánh giá sau.


    Attached Files:

    Last edited: 21/4/18
  6. sweetlove6389

    sweetlove6389 Advanced Member

    Joined:
    9/2/14
    Messages:
    340
    Likes Received:
    142

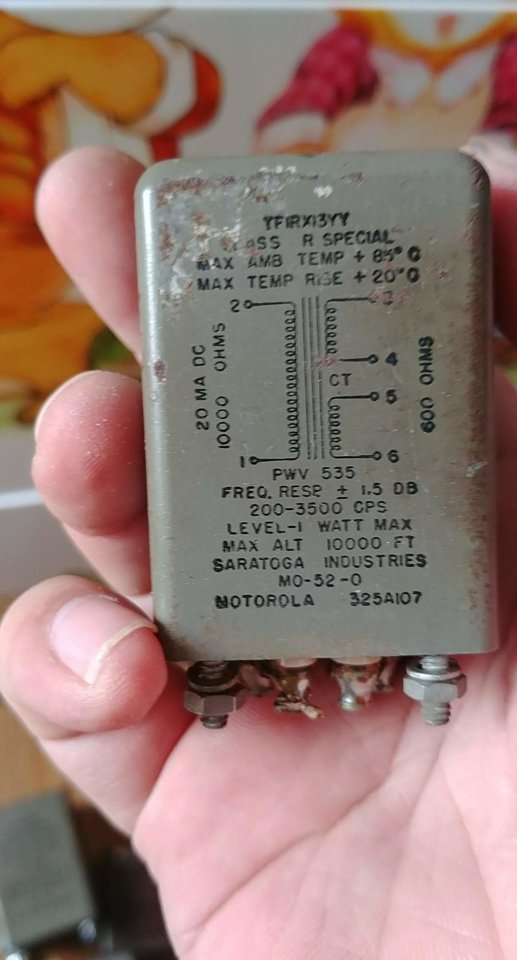

    Một số bác sử dụng biến áp trong máy thông tin liên lạc quân sự như ảnh đính kèm có đáp tần từ 200Hz đến 3.5kHz (chuyên LPF cho giọng nói ở tần số dải trung) và cách phối hợp trở kháng chưa tối ưu sẽ có đánh giá chưa đầy đủ.

    Note: CPS = Cycle per Second = Hz/giây.


    Attached Files:

    xbackarowana likes this.
  7. jamahamvui1978

    jamahamvui1978 Advanced Member

    Joined:
    9/12/13
    Messages:
    2.554
    Likes Received:
    221

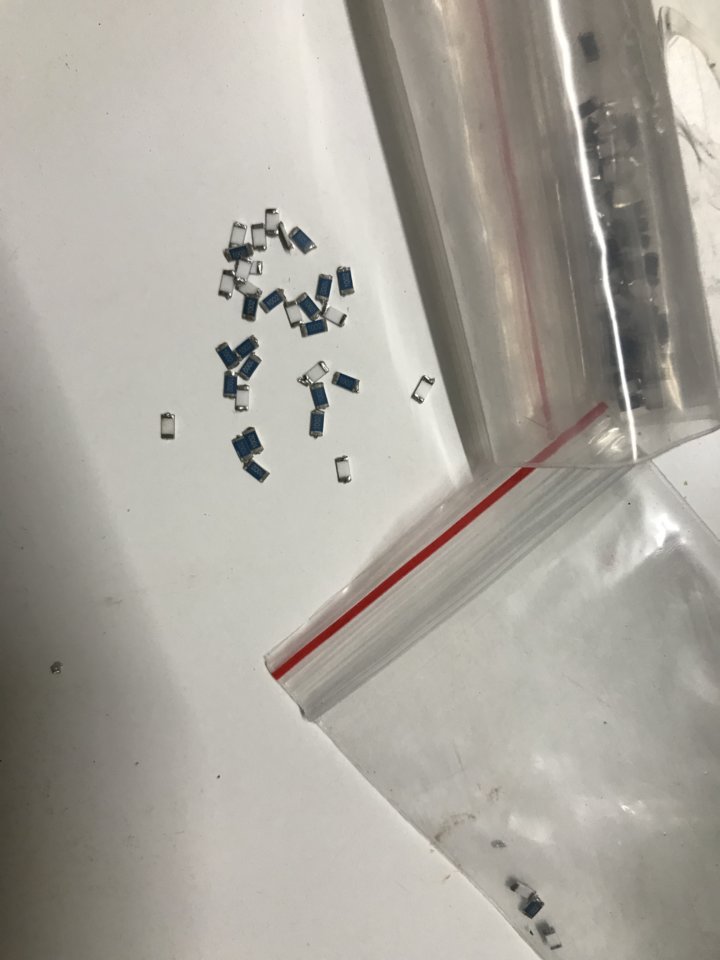

    BC82923D-FC8C-43C9-AFD8-26F68425D3B8.jpeg Bữa nay chém gió đủ chỉ tiêu rồi, cuối tuần khoe hàng cho thảnh thơi. Đố thánh loại này foil gì :D

    Last edited: 21/4/18
    xbackarowana likes this.
  8. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Tính sao ra 500R hay vậy chú.
    Cục này để dành làm cái nối tầng .... a lô một hai ba....ngon

  9. Ngoc2

    Ngoc2 Advanced Member

    Joined:
    21/3/17
    Messages:
    1.550
    Likes Received:
    810
    Biến áp thử 15k, 600ohm - Edcore
    10k taobao (tất cả nhà sx đều đáp tần 20hz-20khz)

    Last edited: 21/4/18
    xbackarowana likes this.
  10. sweetlove6389

    sweetlove6389 Advanced Member

    Joined:
    9/2/14
    Messages:
    340
    Likes Received:
    142
    Hôm trước em đọc ở diyaudio thấy họ lấy 8K/16 ấy. Để dò lại thấy em chụp màn hình lại.

    Last edited: 21/4/18
  11. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Thôi, không cần chụp. Diyaudio cũng có nhiều thành viên như vnav vậy. Lấy đại giá trị 1/2 thì không bàn.

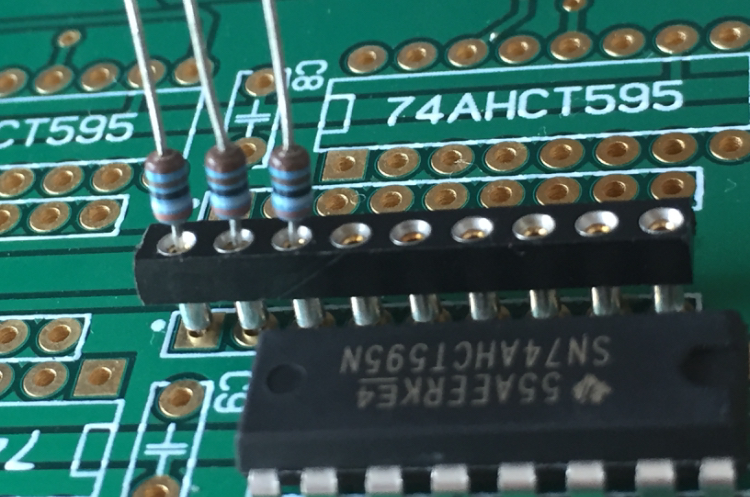

    Lắp đầu ra 1 con trở. Phát tín hiệu 1kz, đo sụt áp trên con trở sẽ tính ra tổng trở ra của đám bùi nhùi đó tại 1kz. Làm thêm vài tần số khác nữa để tham khảo thêm.
    Tiếc là mình chưa có thiết bị đo phù hợp..

    xbackarowana and Ngoc2 like this.
  12. sweetlove6389

    sweetlove6389 Advanced Member

    Joined:
    9/2/14
    Messages:
    340
    Likes Received:
    142
    Không biết em có hiểu sai vấn đề gì không ạ. Tác giả và đồng thời là cha đẻ ra nó chắc nói không sai đâu ạ.
    Anh em cứ góp ý, gạch đá mạnh cho em vỡ đầu (ah vỡ lòng) :D


    Last edited: 21/4/18
    xbackarowana and Ngoc2 like this.
  13. oneclicklogin

    oneclicklogin Advanced Member

    Joined:
    18/12/12
    Messages:
    1.124
    Likes Received:
    851
    em vẫn dùng như bác nhưng đám 164 em thay bằng con cpld maxii và 2xad1860 tương đương với ad1865 của bác nhưng bác phải tìm được con chip xịn thì mới cảm nhận được cái hay của nó.

    xbackarowana likes this.
  14. jamahamvui1978

    jamahamvui1978 Advanced Member

    Joined:
    9/12/13
    Messages:
    2.554
    Likes Received:
    221
    Cụ phải nhìn mạch người ta chém xem có đúng mạch mình đang làm ko đã :D
    Cũng có vài chỗ làm mạch mình cũng bê nguyên cách tính này vào thành sự hiểu lầm mang tính dây chuyền.
    Các bạn tàu là người đầu tiên chuyển sang lọc kiểu diff và họ dùng b.a 10k là có lý do.

  15. sweetlove6389

    sweetlove6389 Advanced Member

    Joined:
    9/2/14
    Messages:
    340
    Likes Received:
    142
    Nó là bản đầu tiên DSC1 Singend của Signalyst. Bản DSC2 Diff hình như được phât triển bởi PPY người Nga, với Diff thì trở sẽ nối tiếp hay song song ? Vậy có thể tính được ạ.
    Em chỉ góp ý là không phải trở kháng DC Ohm của sơ hay thứ là 600R hay 10K Ohm mà là OPT được thiết kế và sản xuất tối ưu hóa cho mạch có yêu cầu trở kháng đầu vào và đầu ra như vậy.
    Giống như trong các tài liệu datasheet của Lundahl, không hề có cái OPT nào có trở kháng 10K, mà chỉ tầm 600R trở về nhưng Lundarh vẫn khuyến cáo/đề nghị tối ưu optimus nhất là lái đầu ra với trở kháng 10K...để tốt nhất cho Response Frequently và THD...

    Quan sát mấy cái OPT trên taobao ấy ạ. Trên nóc họ vẫn ghi 10K:10K nhưng sát Pin chân họ lại ghi DC Ohm tầm ~300R cho sơ cấp và thứ cấp chứ không phải DC Ohm = 10K:10K như ban đầu em nghĩ. Và em cũng đã bị nhầm lẫn ở chỗ này.


    Attached Files:

    Last edited: 21/4/18
  16. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Thanks cụ, chip dac của em nguồn từ cụ Thuận Knight cũng thuộc loại khá như đợt các anh em ship chung về cho dự án cụ Xu. Mong nhận được phương án dùng chip khả trình của bác. Nếu được cụ cho em xin phương án vào pm ạ. Thanks again

  17. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội

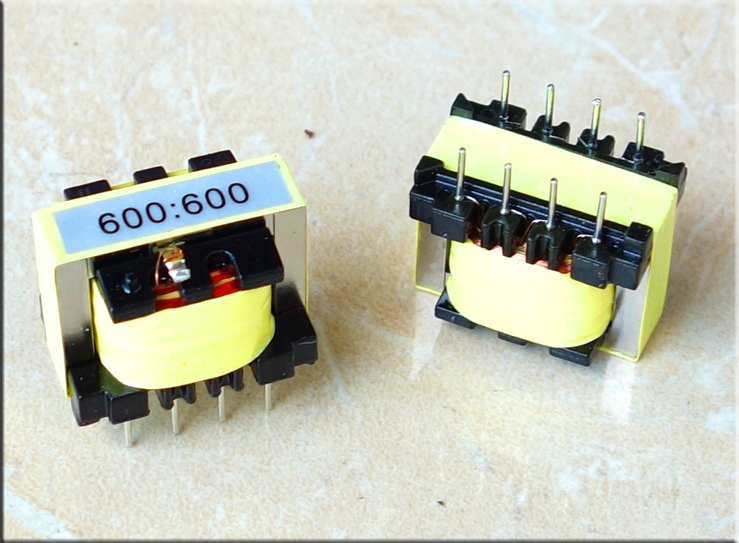

    em đang gắn cặp 600 : 600 permalloy đi theo board MShow differential DSC1 của anh Ba thấy ghi thông số đáp tần 10Hz ~ 195 KHz-0.2DB
    nghe chưa qua buffer hôm nay nghe thấy ổn không thiếu bass đâu


    Attached Files:

    Last edited: 21/4/18
  18. jamahamvui1978

    jamahamvui1978 Advanced Member

    Joined:
    9/12/13
    Messages:
    2.554
    Likes Received:
    221
    Một cái là điện trở thuần Rdc, một cái là trở gánh ac của ba cụ ah. Xform thường dùng để phối hợp trở kháng giữa các tầng nên giá trị trở gánh nói lên khả năng tối đa mỗi cuộn có thể tải được full load đảm bảo suy hao ở mức chấp nhận được(<1 hay2db) trong khoảng tai người nghe được.
    Thân.

    Ngoc2 and sweetlove6389 like this.
  19. sweetlove6389

    sweetlove6389 Advanced Member

    Joined:
    9/2/14
    Messages:
    340
    Likes Received:
    142
    Vậy ti
    Thấy anh có kiến thức tốt, thiết bị đo đầy đủ anh tính luôn trở kháng gánh AC đầu vào cho sơ cấp tốt nhất cho mạch này bao nhiêu là tốt nhất, đầu ra của em là các thiết bị phổ thông ở thời điểm hiện tại có trở kháng RCA đầu vào khoảng 47K và trở kháng XLR khoảng 10K (gánh AC). Và tỉ lệ 1:1 hay ngư nào là best nhất.
    Em học cóp nhặt nên chỉ biết dùng theo khuyến cáo/đề nghị của tác giả mạch và của nhà sản xuất ra OPT để phối hợp chúng với nhau.

  20. oneclicklogin

    oneclicklogin Advanced Member

    Joined:
    18/12/12
    Messages:
    1.124
    Likes Received:
    851
    làm chip cpld hơi khó tí đòi hỏi bác phải biết tí về máy tính thì mới làm được trước em có share cho một vài bác nhưng làm chưa thành công nếu bác muốn nghiên cứu bác gửi email vào pm em gưi file cho bác nhưng chỉ phục vụ cho diy phi thương mại.

    Ngoc2 and xbackarowana like this.
  21. oneclicklogin

    oneclicklogin Advanced Member

    Joined:
    18/12/12
    Messages:
    1.124
    Likes Received:
    851
    làm cpld được tiện cái khi cần thay đổi version kg cần phải thay đổi phần cứng.

    xbackarowana likes this.
  22. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    đang nghe bài "ciaccona in partite variate" đĩa yarlung record 10th anniversary Vol3 qua DSC1 này quá phê các bác ạ!
    mời các bác nghe tạm cuối tuần

    Last edited: 21/4/18
  23. jamahamvui1978

    jamahamvui1978 Advanced Member

    Joined:
    9/12/13
    Messages:
    2.554
    Likes Received:
    221
    Úi giời, tớ chém gió có đúng có sai. Nói xxx mong ai chỉ bảo để học khôn chứ các siêu cao thủ ở vnav nhiều hơn quân nguyên. Ví như cụ Bạch hay truong lão làm ví dụ thì kiến thức tớ về mấy cục sắt chỉ là con tép đậu trên mép con mèo.
    Thực ra tính trở kháng toàn mạch dễ như 1+1=2. Vấn đề chính phải xác định được load nó nhìn thấy nguồn tải thế nào cụ. Ví dụ cụ thể ở đây nếu xét trong một nửa chu kỳ(vì là diff) thì load nó nhìn thấy tín hiệu ac từ input vào lần lượt từng regist, regist đẩy qua store, store đẩy qua bus, bus đẩy qua network res rồi vào thẳng b.a một cách lần lượt cho hết 32 regist trong 4 con 595.
    Gia sử không tính tới trở kháng ac khi qua bú, )tớ cho rằng nhỏ không đáng kể vì Rload trong mạch test 595 chỉ là 1k) => load lúc này chỉ còn giàn network mà 8 con này// bus => r network lúc này có giá trị Rl/8, xét cả diff =>zout =Rl/4.
    Nếu các cụ dùng i/v như S thì câu chuyện sẽ khác rất nhiều vì khi đó tải nó nhìn thấy load sẽ khác do có sự xuất hiện của Vgnd

  24. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Cứ như thiệt....
    Đọc mà sao cứ hình dung ra cái mạch đèn nháy rượt đuổi thế nhỉ :)

    Last edited: 21/4/18
  25. jamahamvui1978

    jamahamvui1978 Advanced Member

    Joined:
    9/12/13
    Messages:
    2.554
    Likes Received:
    221
    Người ta chỉ mua bút chì về tính trở kháng mạch thôi thánh, em chưa thấy ai phải vác máy đo trở để dùng b.a cả vì thường tính ra 1 người ta dùng b.a x2 x4 giảm suy hao, mở đáp tần. Tha một mớ về rồi đời không như mơ đó thánh.
    Ví như mẫu 1khz thánh định nhét vào đâu đo, mạch lọc này dùng cho 512xFs đới má :D

    Last edited: 22/4/18
    Ngoc2 likes this.
