Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Để phối ghép trở kháng giữa DSC vs amp (pre) cần có buffer, trở kháng của OPT 10k vs 1 số amp kéo ko đủ dải.
Phần buffer này yêu cầu trở kháng ra thấp và dòng lớn, do đó e nghĩ chơi 1 đèn đệm thoát cathode là ổn. Hiện tại có 1 số mạch pre có sẵn cho đèn, vì là mạch pre nên gain khá lớn và để muốn gain ra đc 1:1 thì cần phải hạ trở lưới đầu vào -> quay về vấn đề OPT kéo k đủ dải nên k hợp lý.

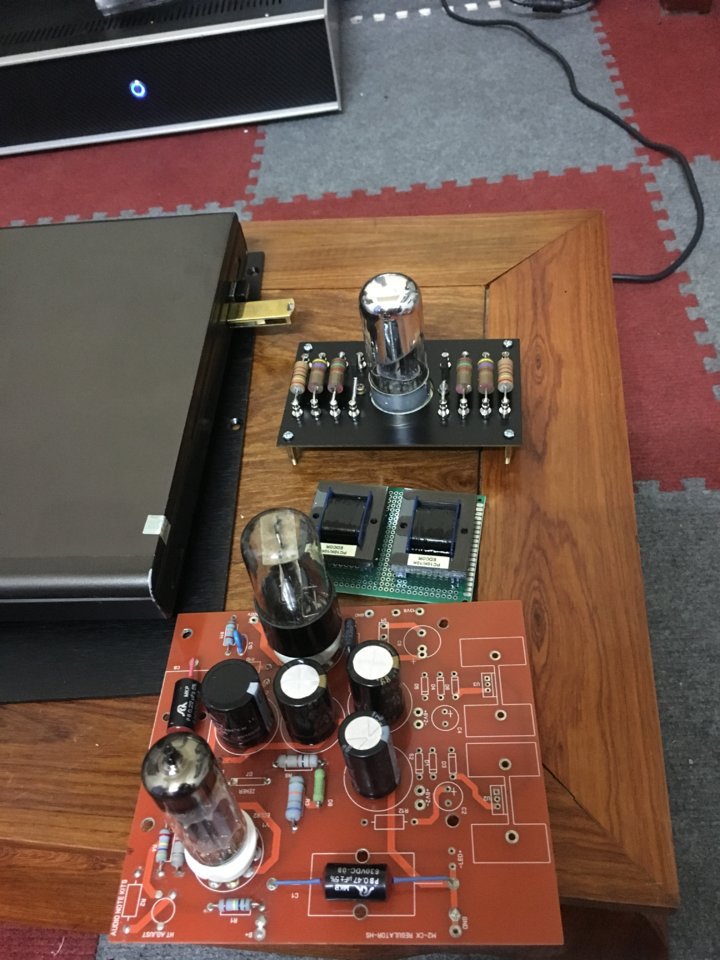

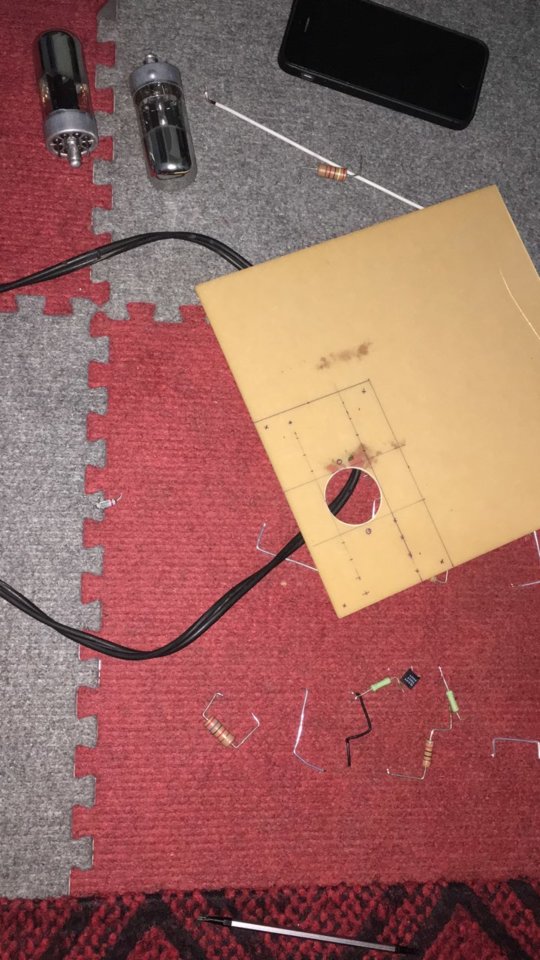

Em đang thử làm buffer 1 đèn, kết hợp giữa chất âm của dsc vs đèn để ra đc chất analoge nhất có thể!



Mình và mấy người bạn test con dac này hàng tuần với các dạng trở và buffer.
Trở dưới 5k, âm lượng lớn nhưng méo hài cao.
Trở trên 10k âm thanh nhẹ nhàng tinh tế hơn nhiều nhưng âm lượng nhỏ. Kết hợp với buffer là hợp nhất.
Buffer đơn giản mà đáp ứng hiệu quả nhu cầu thưởng thức nhạc theo mình chỉ có đèn kiểu cathode follwer. không hề kém cạnh là 1 cặp jfet đấu kiểu SRPP.

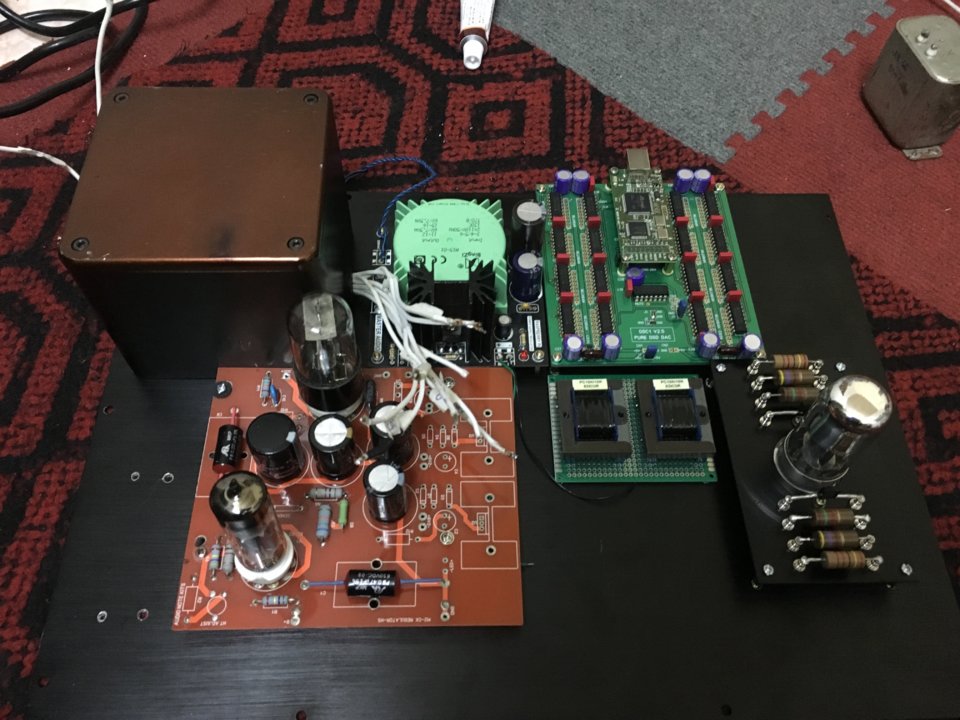

Em xong tới đây rồi! Đêm này cố nó xem sao



Em nhảy tàu 2 board nhé, đã chuyển khoản và cập nhật danh sách, địa chỉ



Lạc quan lên cho đời nó tươi
Bác hoangvu cho thứ 2 chuyển nhé.



Đến thời điểm này em đã nhận tiền CK mua board của 4 bác : @Scorpio , @Syncbr , @suco4 , @goldenriver99 . Thứ 2 em sẽ gửi cho các bác qua Tín Thành hoặc Viettel nhé. Có vài bác hẹn qua lấy thì khi nào anh Hiếu đưa bo em sẽ báo anh em qua lấy.
Sau này các bác CK em nhận được em sẽ update trong file chứ không trả lời gây loãng topic.
Về thông tin ship hàng, các bác nên điền trong form đầy đủ tên, địa chỉ , số ĐT để tiện cho việc bưu tá giao hàng (còn ai ngại public thông tin thì cứ nhắn tin riêng SMS, Viber, Zalo ạ ).
Thân



E mới nhận đc opt Edcore, đo dc có 5H, trở thuần 1 đầu 139R, 1 đầu 150R. Hoang mang quá, thấp vậy k biết có nghe nổi k



xem lại ba 10k:10k của bác taobao này Thoòng số khác nhau nhiều quá (Rdc + L chênh nhau đến 10 lần).
2 cặp Edcor của em 6,5H của eng.tuananh 5H.
Em muốn hỏi có bac nào mua đúng ba link
PPY chỉ không (nếu có b nào có ba đúng link này cho em xin Rdc, L?)
10K:10K permalloy audio isolation transformer, balanced and unbalanced conversion audio isolator-in Transformers from Home Improvement on Aliexpress.com | Alibaba Group

Ba Theo link PPY chỉ em đọc o thấy Rdc&L; hay b nào đọc giúp xem em xem nó có giống cái tabao nào anh em mình đã mua.

Ps em thấy con số 10k:10k của nhà sx này khó hiểu quá > hay là câu chuyện có thể ớ đây? Thảo nào b bachduong lưu ý utc -A20 40H
Thanks



Nhìn cái thông số đáng mơ ước anh nhỉ. Xem chứng high end Phương Tây còn phải chạy mất dép

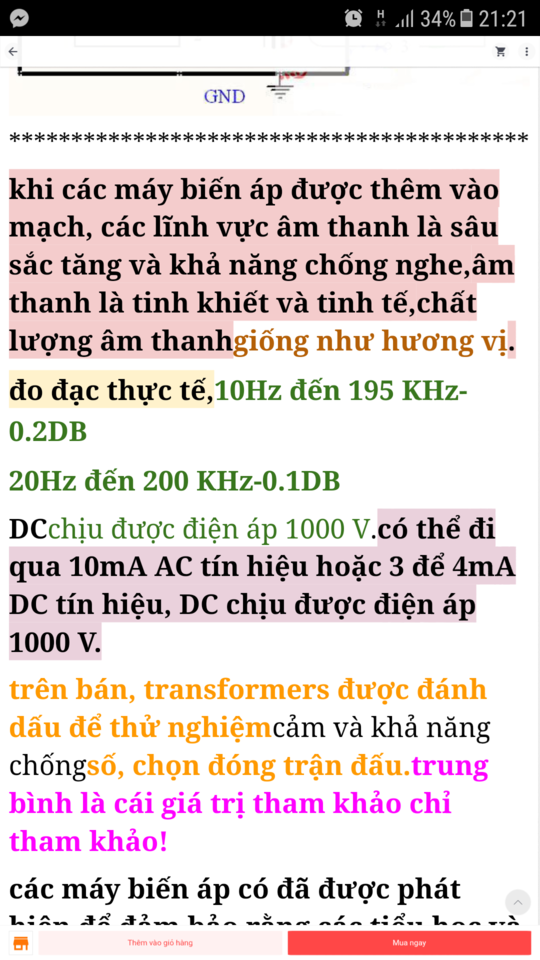

Thấy gho đầu vào mA cho AC và DC kìa anh. Anh em để 8K R FIR = 10.66mA sợ max đầu vào quá nghe cứng và biến dạng.
Như Lundahl nó tính dB đầu vào. Nếu 20dB thì THD+N <0.1%, trên 30dB thì THD+N < 1%.
Giờ anh em chúng ta là kỹ sư Application phối ghép cho chúng nó giao phối với nhau



Mai em điện chủ quán mở sớm ~ 4giờ
Anh em nào có ở gần quận Bình Thạnh ghé quán midend cafe và nghe thử
Tiếc thật bữa trước t6 biết vậy lấy cặp lundahl test thử với Dac này luôn xem sao?
T2 em sẽ mượn về test ^^



Đo L còn phải phụ thuộc vào đo ở tần số nào. Các máy đo đa năng thường set tần số đo mặc định là 1KHz. Giả sử đo L cuộn sơ cấp Edcor mà số đo là 5H ở 1Khz thì trở kháng danh định 10K:10k mà nhà SX công bố là hợp lý trong trường hợp tần số đo đạc là 1Khz, tính theo công thức Z = 2Pi*L*f. Còn anh tàu có thể đo ăn gian ở tần số rất thấp, 20Hz chẳng hạn, L sẽ cao hơn nhiều. Mặt khác cái lõi 80% niken có thể cho L cao gấp hơn 2 lần so với lõi của Fe Edcor ở cùng kích thước.

Các bác cũng đừng tuyệt đối hoá chỉ số 10k:10K hay 600 ohm:600 ohm, bởi đó là trở kháng danh định, bản chất đều là biến thế 1:1. Khi ghép vào mạch nó còn phụ thuộc vào R load ở phần sau. Cái cần quan tâm hơn là các thông tin liên quan tới phẩm cấp biến áp như L sơ cấp, L leakage, C ký sinh, chất lượng lõi, chất lượng dây, cách quấn. Nếu xét toàn diện thì biến thế taobao và Edcor đều chỉ là loại ngon bổ rẻ mà thôi, chơi được, chơi tạm chứ không phải là loại đỉnh cao. Loại tốt cho tín hiệu low line kiểu này, theo em là mấy anh Mẽo như Jensen, Cinemag hay Sowter của Anh. Mấy anh này có kinh nghiệm nhiều năm làm biến thế, kỹ thuật tốt và thông tin rất minh bạch.



Thường em thấy họ hay tên theo thông số trở kháng đầu vào và đầu ra cho người chơi dễ phối ghép nên ban đầu em cũng tưởng nhầm là 10K:10K thì mỗi cuộn Rdc = 10K. Xem một loạt thông số ở mấy hãng như anh nhắc tên ấym nó có nói rõ Rdc từng cuộn nào với cuộn nào là bao nhiêu ohm. Nên nói tới 10K:10K chắc là ám chỉ nó được thiết kế tối ưu hóa để làm nối tầng cho đầu vào có trở kháng R Source = 10K và R load đầu ra = 10K.
Ví dụ như convert ribbon microphone hoặc MC sang Line thì Rdc của nó chỉ có 1 vài DC ohm, đầu ra gấp 20-30 lần để convert line 10K - 47K tứ tối ưu hóa cho Rload từ 10-47K....



Em đo bằng UT 602 (tầu) data vủa đhồ ghi phát 100HZ. Đồng hồ này được viết tiêu chuẩn châu âu > em nghĩ việc phát tần số là 1 chuyện việc hiển thị phải chuyển về chuẩn 1Khz (kiểu như cái nguồn pin trong thang đo r dc). Em phiền bác con UTC - A20 bác đo bằng pp nào để em áp dụng đúng pp ấy tham chiếu (thứ 2 em nhờ ông cháu mang đến viện đo lường đo). Thanks bac!
Ps: hôm trước eng.tuananh cũng đo bằng ĐH này con tao bao uy ship (theo đường dẫn của anh em mình) được 130H bác ạ



Xem hình mấy trang trước thì hình như bác Khoa đang dùng cặp UTC LS51? Nếu đúng thì đó là loại tốt nhất của UTC rồi, Lundahl... tuổi gì



àh,cặp ấy là UTC S 18 ,em nghe thấy cũng tạm được
trên dàn của em thì nó hạp edcor 10k/15k hơn
cũng có thể amp hơi đuối nên 10k/15k nó nảy , nghe đã hơn


@sweetlove6389 : em thấy biến áp kiểu gì thì kiểu ....trúng với con tụ FIROUT rởm , thì nghe cũng như nghẹt mũi í ,hoặc rất chói , không 1 xíu nhạc tính nào.
em đã thử 330pF - 680pF mấy loại ,công nhận C Firout nó quyết định chất âm ghê lắm



Em hiện không có máy đo LRC. Em cũng có cái đồng hồ thang đo 200H nhưng ngỏm rồi. Cái UTC A20 em sử dụng kết quả đo của mấy bác Tây vì trước đây (lâu rồi) em định clone lại cái biến thế đó nên có tìm hiểu. Sau nhìn công thức quấn thấy khó xơi quá nên mua cho nhanh.

Theo công thức f = z/ (2 x 3,14 x L) thì giả sử trở kháng đầu ra của mạch DCS khoảng 470 ohm, với L ~ 5H sẽ cho tần số cắt thấp nhất khoảng 15Hz, cũng không quá tệ.



tớ thấy nó ghi rõ : tần số đáp ứng ...+_ db nguồn Zx tải Zy rồi mà hiểu vậy (khoan hãy nói dến tỷ lệ, cái này chie có giá trị nhiều cho V rms vào ra thôi bạn ơi vì vào Z thấp mới khó)
Em xem data hãng con UTC A20 cũng o ghi Z bác nhỉ
Em thấy nó thế nào ấy nếu DSC1 470 ohm chọn 10K:10K (đáp ứng tai người thì khó hiểu b nhỉ)
Riêng em nhìn con ba M6 lá dày ự o bằng ngón chân cái, lại còn mỏng dính là thấy ớn rồi



Hai loại khác nhau đấy anh:
1. Loại 199 tệ: Rdc 2K/2K, 1165H/1165H
https://world.taobao.com/item/547166984477.htm

2. Loại 98 tệ: Rdc 282R/282R, 88H/88H
https://world.taobao.com/item/39991111619.htm

Loại nào H càng lớn thì tần số dải trầm càng xuống được sâu, H thấp quá thì sợ thiếu bass.
Áp dụng công thức RL high pass filter tính tần số thử xem anh.



Thử đặt tạm thời một vài thông số để tính toán như sau.
Biến áp yêu cầu AC mA max = 10mA.
Vì vậy ta nên sử dụng tối đa 75% yêu cầu Input đầu vào của nó. Tức mình cần max I swing khoảng từ 0-7.5mA đầu ra của FIR.
7.5mA = 0.0075A
=> R Source = 5V/0.0075 = 666R
=> R FIR = 666R x 16 = 10.6K (lấy giá trị 10K cho thông dụng).

Lại theo định luật Ohm. Em lại thử tính xem Volt swing trên Rdc của sơ cấp có trở kháng là 282R (loại 98 tệ).
V = I.R = 0.0075A x 282R = 2.115VAC (tương đương bằng 8.72dB).
Theo tỉ lệ 1:1 tức mình có tương ứng ~2.115V ở đầu ra của OPT khi R load = open.
Nếu sài Rload = 47K cho RCA thông dụng. Vot = bao nhiêu thì phụ thuộc vào Rload em chưa tìm thấy công thức tính nhưng với giá trị 47K thì không bị tụt áp Vout ko nhiều.

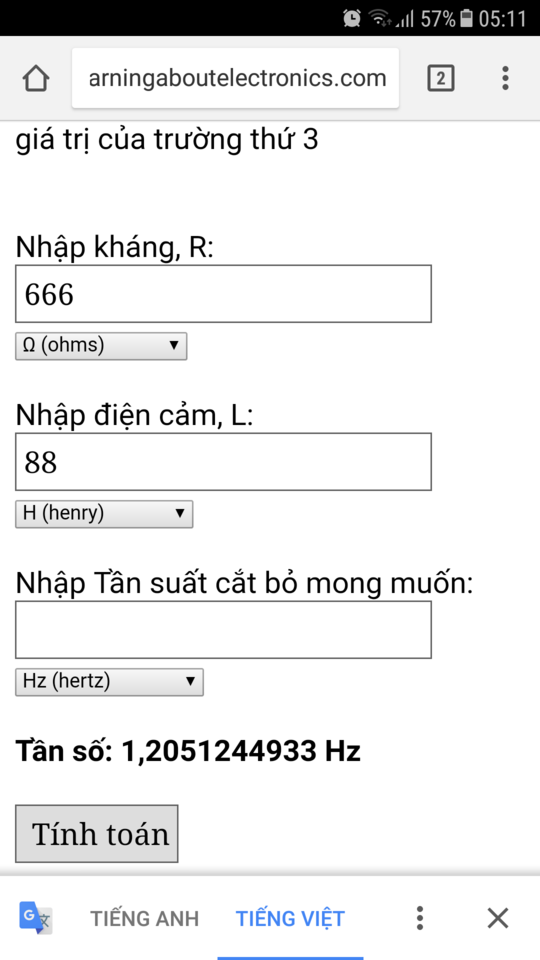

Theo thông số kỹ thuật RL high pass filter tại đây: Thì tần số dải thấp nhất của nó xuống được 1Hz.
Còn C ký sinh ko có thông số nên không tính được dải cao tối đa nên cứ lấy tạm giá trị max theo thông cáo của thằng sản xuất.
THD, S/N chắc phải cắm Osilo đo thử độ biến dạng các kiểu rồi ạ.



Đấy là bác tư duy theo kiểu coi Z biến áp là 1 hằng số. Thực chất đó là trở kháng danh định thôi, Z ac của biến áp biến đổi theo tần số, giống như trở kháng danh định của loa vậy, không phải lúc nào cũng là 8ohm hay 4 ohm.

Còn việc ghép thiết bị có trở kháng ra thấp với thiết bị có trở kháng vào cao thì không có gì lạ. Có khi bác vẫn làm hàng ngày, như ghép đầu CD có trở kháng ra nhỏ với pre đèn chẳng hạn.



Hehehe. Zậy theo tinh thần diy tôi chọn 2 loại tức là 4 cái biến áp trên 1 boad. Đổi thay bằng công tắt đảo để chọn dải tầng....bác thấy OK chứ. Hiện nay đồ đã về nhưng chưa hàn xong.



Em vẫn hiệu Z là chỉ số danh định và đặc trung cho đại lượng đo đươc là E(von)/I(Ampe)
Em cũng khoan đề cập đến danh định hay hằng số; vì nó là cái gì khi lắp giá trị Z vào chỉ duy nhất 1 công thức thôi thì sẽ không thể có 3 kết quả được quan niệm là đúng
khi Z của tạm gọi là 3 cái ba = 800H, 200H, 5H (ở đây được đo bàng 1 pp bằng 1 cái đồng hồ đo L và R)

Em thấy ở đây khoan noi đến biến áp hãng nào tốt. Để giảm chi phí đầu vào em nghĩ chọn biến áp nào thông số Z tốt trước đã (chọn theo cách ghi của nhà sản xuất
Tần số đáp ứng 10hz 30kh +_0,1Db Z nguồn, Z trở; theo em trong trường hợp này nên để ý đến Rdc sơ cấp nữa) sau đó chọn hãng theo gu.

P/s riêng ba tầu trong trường hợp này em lại thấy bạn làm ít nhất là cẩn thận hơn edcor ( cuộn edcor của em Rdc - ct và ct + lệch nhau 13 ohm tromg tổng số 140 ohm) bác ạ



E đo đạc và kiểm tra thấy Edcore làm quá ẩu; CT lệch, 2 cục thì mỗi cục 1 số đo.



10k là trở kháng ac bác ạ.



Bác cứ mạnh dạng vứt ngay con tụ này để âm thanh trung thực. Chổ nào em vứt được tụ là em vứt tất kể cả tụ input của ampli.
