Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Việc này chỉ làm trên PCB phụ, khoan lỗ tại vị trí joint để cắt mạch, phần tín hiệu nối vào chân 3 thì chuyển sang 11 và ngược lại, với chân 6 vs 8 cũng làm tương tự như vậy ạ?
Cảm ơn bác!



Có cụ nào còn pcb để em bộ với ạ. Cảm ơn.

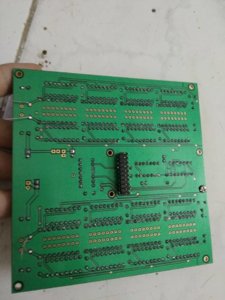

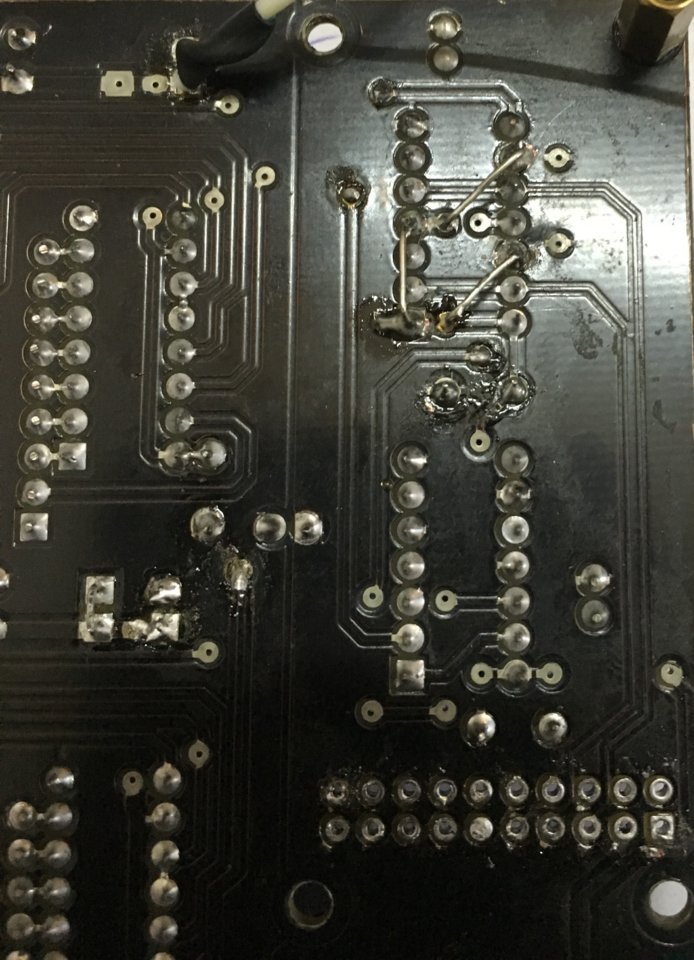

đúng rồi, bữa mình có gởi hình viber đó. lỗ via 0.5mm, lấy mũi khoan 0.8mm khoan bỏ via đi. (sau này đấu lại như cũ dùng khúc đồng nhỏ xuyên board là xong). kiểu này chỉ hàn đảo dây mà k phải cắt mạch.



@eng.tuananh
thấy khó nhằn thì chiều về mình bày cho cách nữa để chồng tầng.



đăng ký chổ này ah!



@eng.tuananh
tìm cách câu dây từ board chủ xuống board phụ sao cho nhanh gọnvà chỉ cần 1 dây mass thôi nhé.
mình có cách này đảo mạch hay lắm, bảo đảm trong vòng 3 nốt nhạc là có chồng tầng.



Báo cáo cả nhà, chiều nay tác giả hướng dẫn e trực tiếp chồng tầng dựa sẵn trên 2 cái kit y chang nhau e đang có. Nghe tốt hơn hẳn 1 cái, tiếng tự nhiên hơn, dày dặn, nhạc tính hơn.



Em thấy bác toàn tâm toàn lực cho sự nghiệp diy đúng kg ạ em thấy có đơn xin chấm dứt hợp đồng phía sau ấy



Em k hiểu ý bác? (Sao bác tinh vậy?)



Thấy trong mạch của bác có cặp biến áp xuất âm tabao thì phải,cặp này có hay hơn căp biến áp Ecode không vậy bác,tks ?



taobao dải cao xém hơn, tiếng sáng hơn nhưng mid bass thua edcore

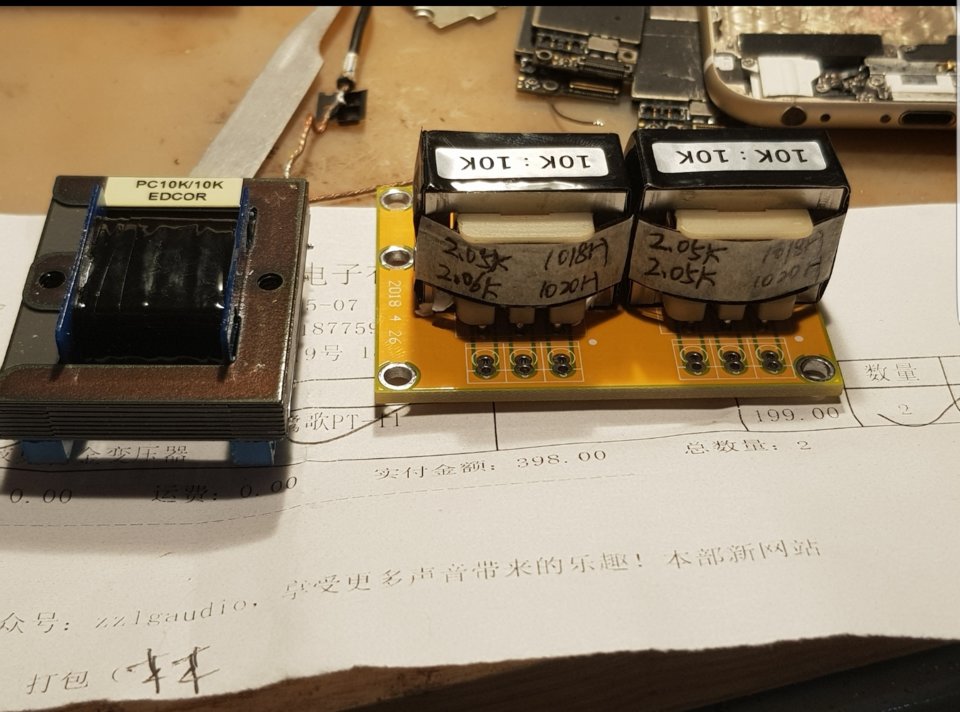

Em mới hàn xong cặp c core,test luôn
tiếng bass rất hay(hay nhất trong mấy cặp em test), chất âm rộng rãi êm ái & phần cân bằng trong âm thanh là điều em khoái nhất



Em mải nhặt ve rai mà các cụ đã lên tầng rùi nhoanh quá..



Các b đang có nguồn regu superteddy cho ý kiến em có nên vác pcb và linh kiện về k a



bác có cặp ba ngon thật



em thấy có bác quảng cáo hay hơn, sạch hơn 3042.



N

Chúc mừng bạn! Gần đến "nát bàn" chưa bạn ơi để em còn "tu tiếp"?

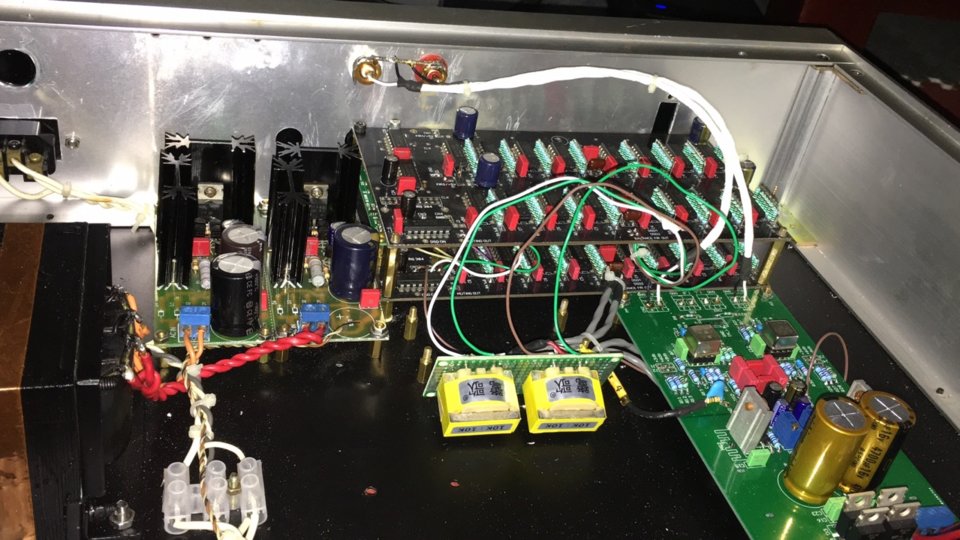

Teddy ổn phết... em đang dùng DC 24v cho B5 crossover...



Phải chơi Lundahl này mới hết thuốc nếu xuất OPT. Mấy cái OPT khác xoàng lắm chưa đủ đánh giá tổng quan

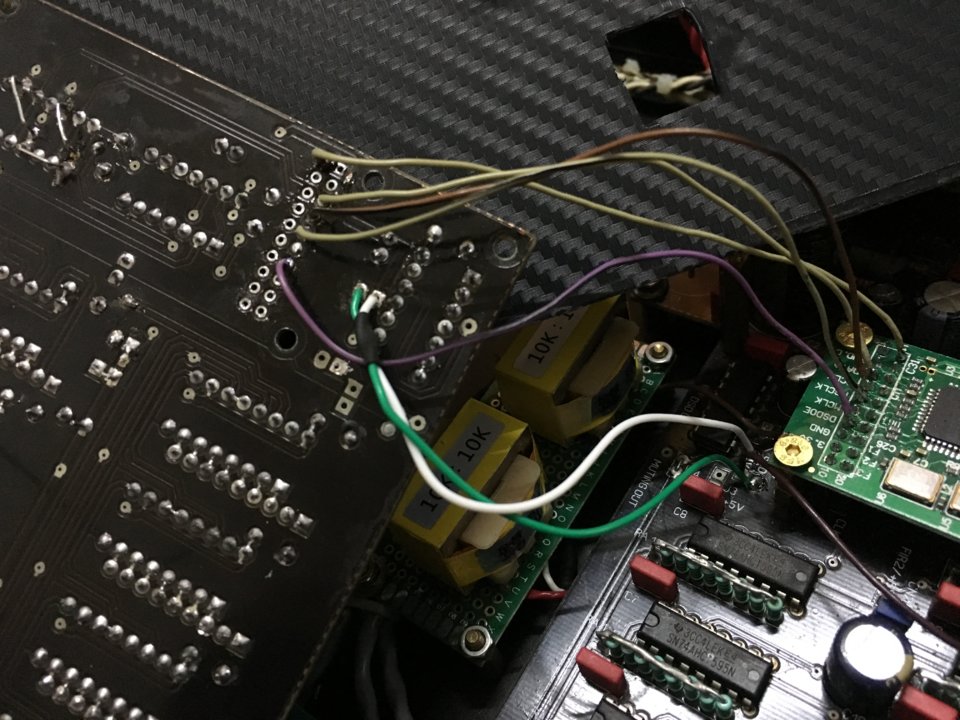

Nếu muốn bỏ bớt 2 dây DSDon, Mute từ board dưới lên board trên thì board dưới chỗ socket Amanero, pin 11 ->mass, pin 7->+5v.
Nếu cho board chủ nằm trên có thể dùng chân đế cắm, đực cái kết hợp, bỏ luôn cái khoản dây nhợ lòng thòng đó b.

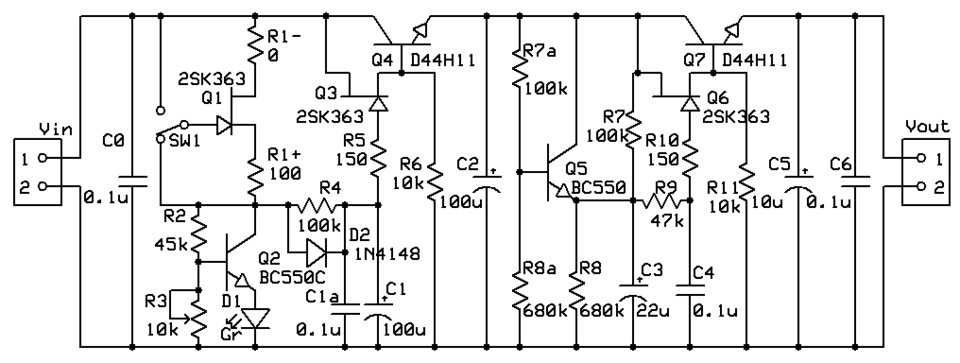

nguồn teddy theo schema này nhé?

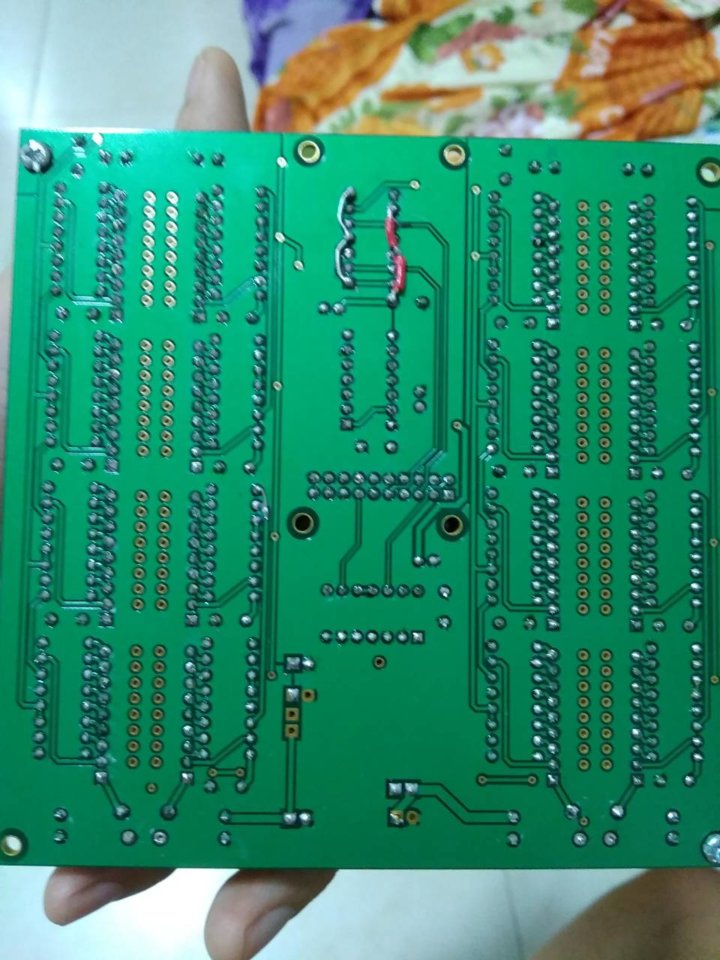

Hôm nay anh @hieuvu chỉ cách đảo pha (bo phụ) nhanh trong 3 nốt nhạc, đảo pha xong test bo phụ hát ok, xong em chồng tầng.

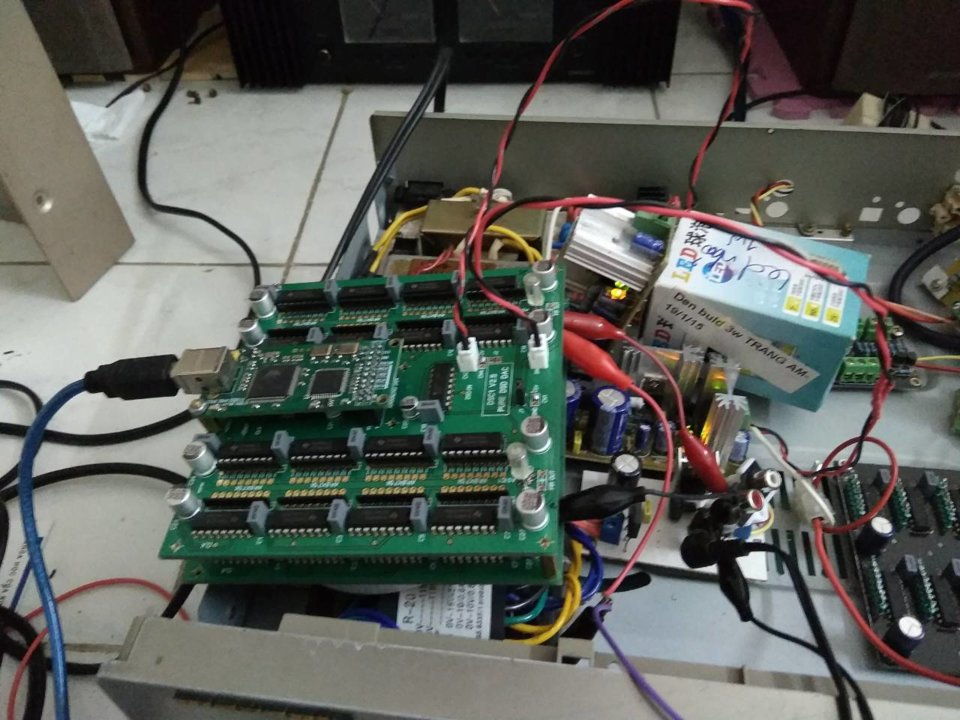

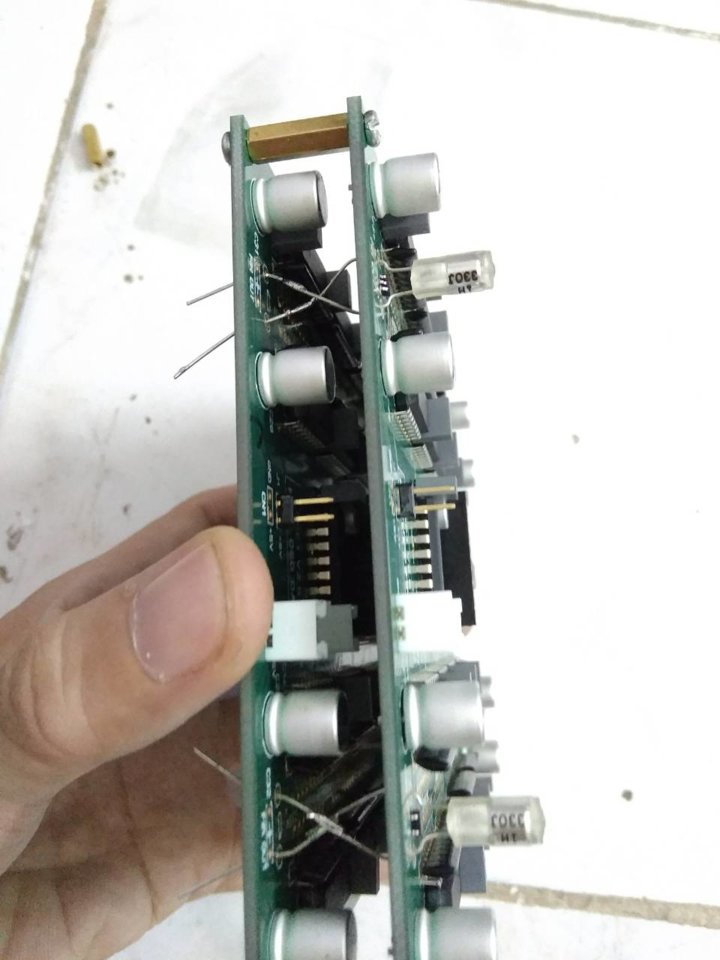

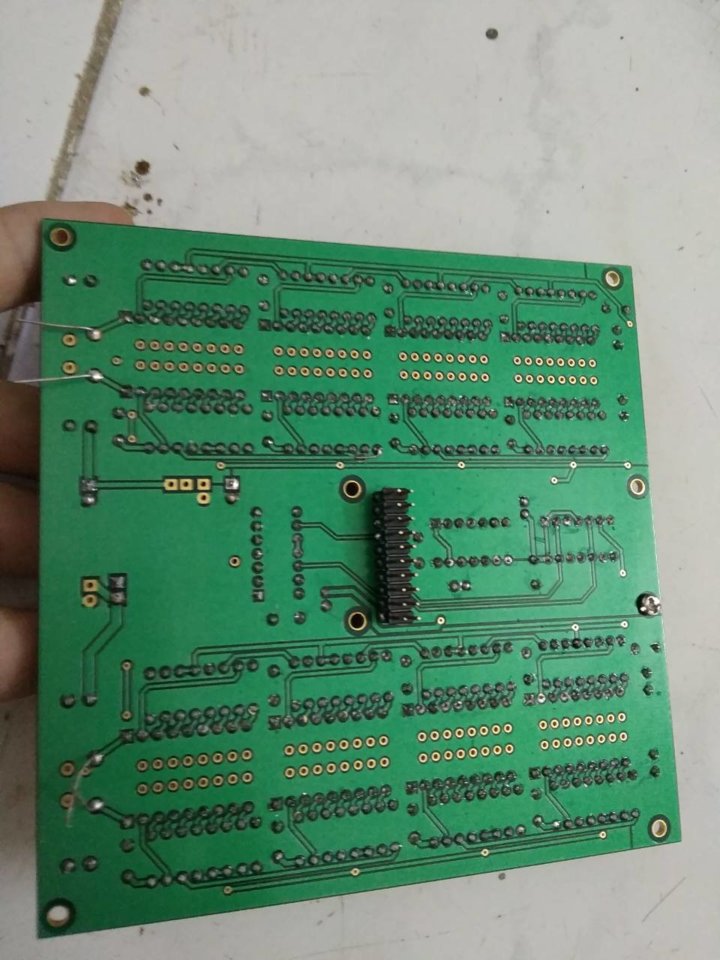

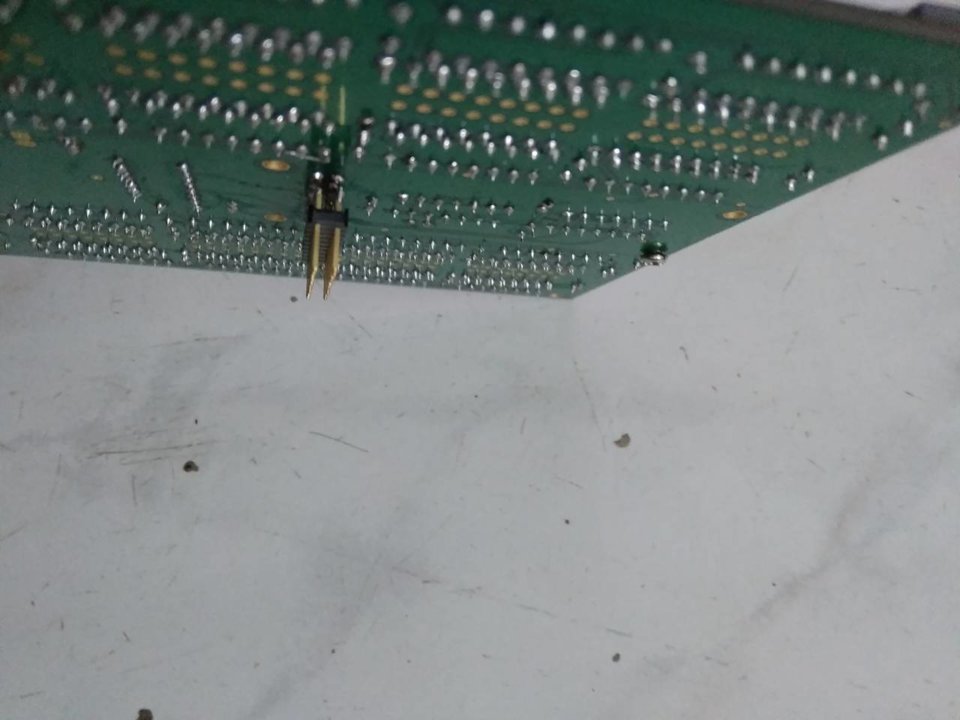

Sau mấy tiếng mày mò nghiên cứu, em không câu dây mà cho 2 bo nối nhau dùng socket đực cái tận dụng từ socket Amanero, kết quả hoàn toàn mỹ mãn theo tiêu chí: đẹp, chắc, dễ cắm rút, không sợ nối dây sơ ý chạm chập (do mình hay bị vụ này nên sợ)!

Sau đó chỉ nối dây (+) từ bo chính xuống bo phụ vì mass thì tận dụng dùng cọc trụ đồng nối rồi.

Sau khi gắn vô , em chỉ đầu đảo tín hiệu ra với nhau cho vô biến áp là xong, kết quả âm thanh hay như bữa test ở Mid-End.

(Đây là làm bo này dùm 1 bạn và đang gá thử test chứ không phải bo của em)

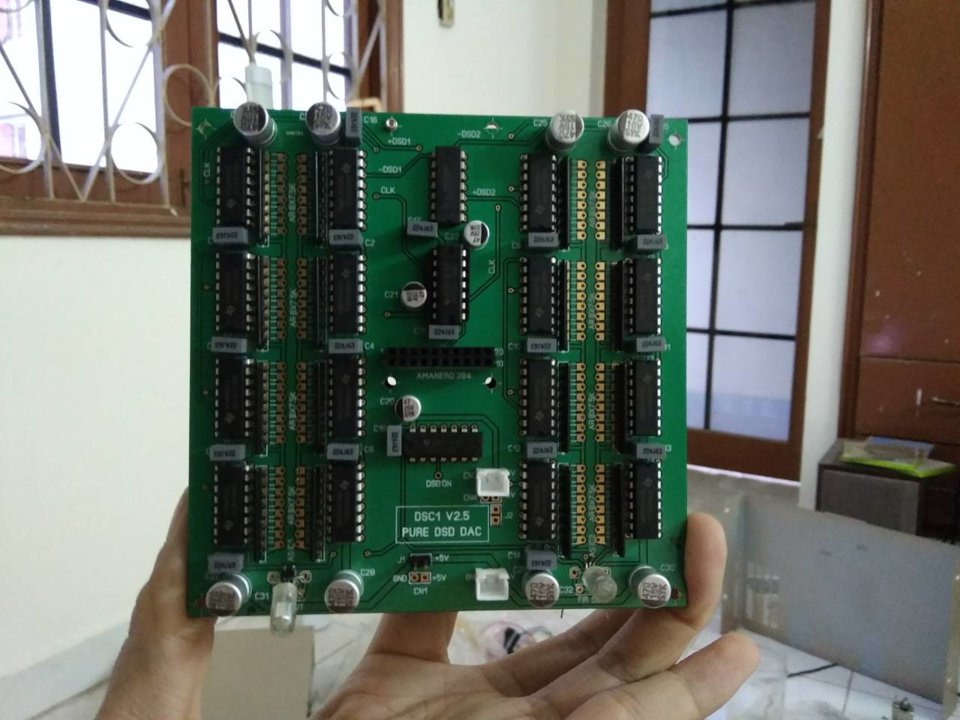

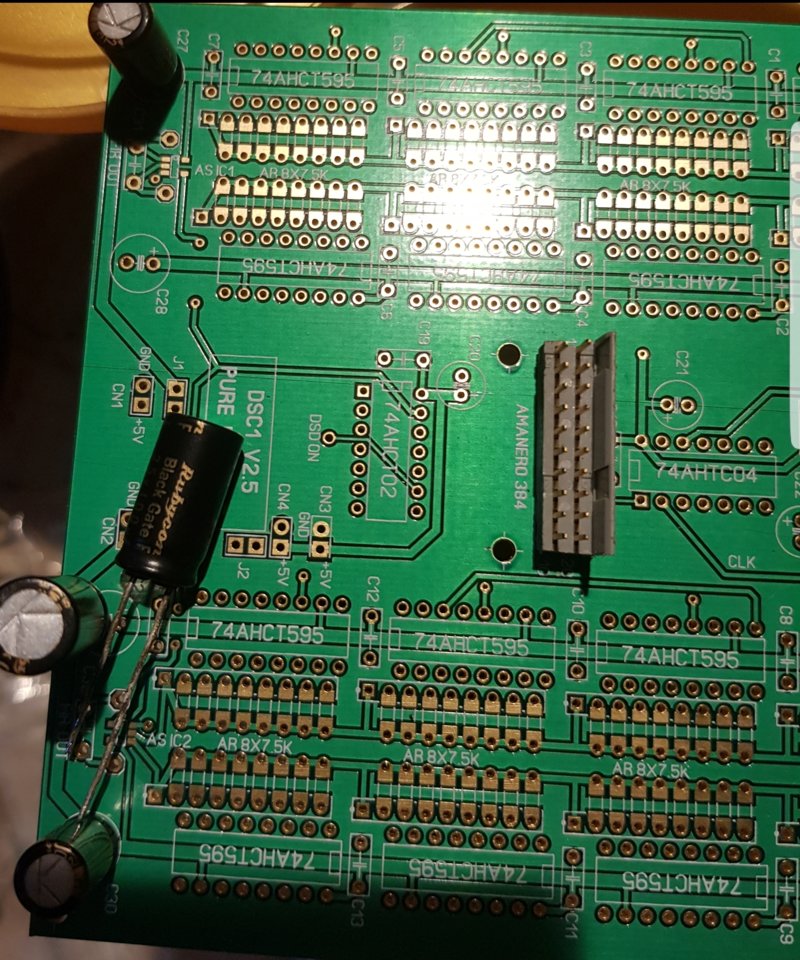

Vài tấm hình minh họa với mong muốn chia sẻ cho anh em cùng hoàn thiện DSC DAC này !
Thân.



Đúng hắn đó bác! . Ngóng tin layout của b ạ



em đã ck mua 2 bo bác @hoangvu check giup em bác nhé.



Ok, đã cập nhật giúp bác @trangtri3d và các bác khác xem link này để đăng ký và xem tình hình đặt board DSC DAC nhé:
https://docs.google.com/spreadsheets/d/1oX8Gp34Z6QqJ8WRutLdmVmxQtlNupno6kBYkNkheICw/edit#gid=0



Các Bác đi nhanh quá! Của Em giờ mới hót. Nhờ cụ Uy hỗ trợ từ xa chứ không chắc còn dài dài.
