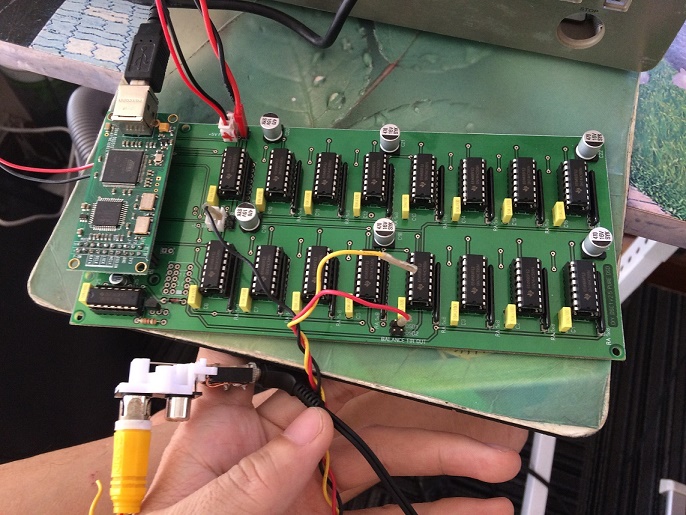

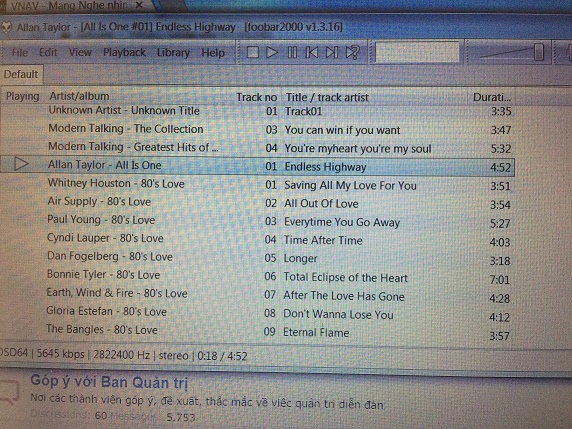

Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

gởi các bác tham khảo web mua linh kiện

https://www.mouser.vn/ProductDetail/Texas-Instruments/SN74AHCT04N?qs=sGAEpiMZZM

https://www.mouser.vn/ProductDetail/Texas-Instruments/SN74AHCT595N?qs=sGAEpiMZZM

https://www.mouser.vn/ProductDetail/Texas-Instruments/SN74AHCT86N?qs=sGAEpiMZZM

https://www.mouser.vn/ProductDetail/Texas-Instruments/SN74AHCT02N?qs=sGAEpiMZZM

https://www.mouser.vn/ProductDetail/Texas-Instruments/TS5A3167DBVR?qs=sGAEpiMZZMt

mua trước con TS5A3167 analog switch để sau này dùng luôn.

đã ship rồi thì all 74AHCT cho bõ công ha các bác.



Lấy ở đâu anh



Bác @hieuvu cho em stk với, em ở sg mà giờ về quê rồi bác ạ. Ra tết em ghé bácó



Con này là cần hai con phải không bác chủ: Texas-Instruments/TS5A3167DBVR
ngoài ra có cần mua gì ở đây nữa không bác, mấy linh kiện trên em thử thì mới khoảng hơn 200k thôi ạ, nặng tiền ship, nên nếu mua thêm được thì đỡ phí ạ.
Em cảm ơn bác ạ.



Có bác nào ở đầu cầu HN cho e ké đánh đu linh kiện nhé?



Bạn hieuvu cho xin đt hay địa chỉ để mình đến nhận và nhờ vả nhé,tks !



Bác nào ở HN đầu cầu, em xin ké món linh kiện, vỏ hôm qua em mua rồi, đợi phần lõi thôi



Cho mình ĐK bo số 42. Cấu hình này có phải thêm Buffer nữa không?
Các bác HN cho em ké một xuất linh kiện với.
Thanks các bác!



Con TS5A3167 cần 2 con: nhưng rẻ quá, thì mình ship chục con luôn, sau này còn dùng nhiều.
Giá linh kiện quy đổi ra tiền VN đúng là rẻ quá. Tiền ship nặng thì mình kiếm bạn đồng hội đồng thuyền.



Em lưu ý mấy bác đã lấy pcb, đang trên đường hình thành con dac này như vầy:
- hàn tới đâu mấy bác chịu khó dò tới đó, lấy kính loop soi rà lại. ok rồi hãy ghim linh kiện kế tiếp vào hàn tiếp. Chớ để hàn cả đống rồi dò lại, bác nào còn non tay thấy như đám rừng, dễ bi lỗi và sót lắm đó.

- nguồn regu linear thường có 2 loại: series (nối tiếp) và shunt.
*Nguồn series dù có thông số (ví dụ độ nhiễu...) tốt như thế nào cũng mặc, nhưng do đặc tính mạch điện: cáp nối từ đầu ra nguồn series tới bo mạch + bo mạch là tải của 1 con bjt theo dạng FE (lặp lại cực phát), nên đoạn cáp này sẽ ảnh hưởng theo chiều hướng chỉ có bằng hoặc xấu đi các thông số đo ghi trong datasheet, như trở kháng, độ nhiễu, dãi thông ... chẳng hạn. Từ đó sẽ ảnh hưởng đến chất lượng chung toàn thiết bị. Do vậy đoạn cáp điện này cần phải: chất lượng tốt nhất có thể, càng ngắn càng tốt.

Các bác coi pcb thiết kế tối ưu nguồn regu kiểu series: mạch regu nằm ngay bên cạnh hoặc bên trên điểm tiếp nhận nguồn. Đầu vào của nguồn series mới dùng cáp đấu tới nguồn DC thô bao gồm biến áp, cầu chỉnh lưu, tụ.

* Nguồn shunt không bị hạn chế này. Nó có đặc tính như 1 nguồn accu. Trở kháng ra cực thấp (chỉ vài phần ngàn ohm), dãi thông rộng đến cỡ cả MHz, đáp ứng dòng tức thời lớn tốt.

Mạch FIR trong con dac này rất nhạy với chất lượng nguồn cấp. Nguồn series kiểu LM317 hoặc LT1084 hoàn toàn không đáp ứng được cho mạch này.

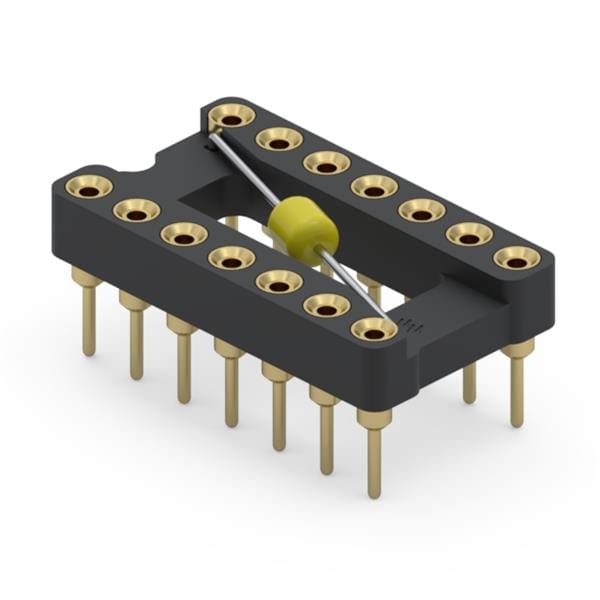

Nhiều lựa chọn quá, em nhìn mấy cái đế cắm này thích quá mà chả biết có đáng không ạ.



@ac_vna: theo list bác ship hết, trừ mấy thứ số 10,13,14,15 ở VN có nguồn cung.
Trở 7.5k 1/4w.
Đế cắm mạ, linh kiện chọn lọc, tay hàn tốt thỉ cũng chẳng cần đâu bác.



ok, cảm ơn bác. hàng sẽ đặt trong nay mai ạ.



43. @katerman Cho em đu theo 1 vé với, em cần full linh kiện trừ chassiss và cọc rca ạ.



Cho mình ĐK bo số 44 kèm theo bộ linh kiện. Thanks



Ai co schema DSD2.5 cho xem cái



2.5 ở bác đọc lại các post ở trên. Có cả schema 3.0 rồi ạ.
File pdf em không biết post.
Hic, đọc lại bài post của ppy, bản v3.0 hắn bảo lại bị noise, nên mọi gnuwowof cứ yên tâm mà lắp 2.5 ạ.



Bây chừ lên list linh kiện được chưa @hoangvu.
Anh đặt ship như vầy:
- 74AHCT04N: 10con
- 74AHCT86N: 10 con
- TS5A3167BDRV: 20 con



Hiện hàng này đang hết bác ạ.
https://www.mouser.jp/ProductDetail/595-SN74AHCT86N



Bác @Scorpio làm đầu mối các bác ngoài HN nhé. Em sẽ chuyển chừng 10 pcb đến địa chỉ của bác.
Các bác khác riêng lẻ thì liên hệ em hoặc @hoangvu.

Pcb đợt tới, em đã layout đưa 2 con analog switch TS5A3167 vào (bác nào còn khoái relay thì vẫn có đầu cấp tín hiệu muting đưa xuống pcb biến áp nối tầng). Khi ship hàng các bác nhớ bổ sung thêm so với list của bác @Scorpio:
- 2 con tụ polystyren 390p hoặc 470p cho đến 680p tùy gu nghe và tùy biến áp nối tầng.
- 2 con TS5A3167DBVR
- 2 biến áp nối tầng 10k:10k



nhưng bác đã đặt ship trước đó, thì nó còn phải k?. cố có vài con để cho nó đồng bộ.
nhớ là ship luôn: tụ 470p polystyren, TS5A3167DBVR. rẻ thì cứ ship, còn nhiều bác cần, trong đó có em.
Biến áp nối tầng, bác muốn mì ăn liền thì chơi tạm taobao. Đồ dữ nâng cấp sau.

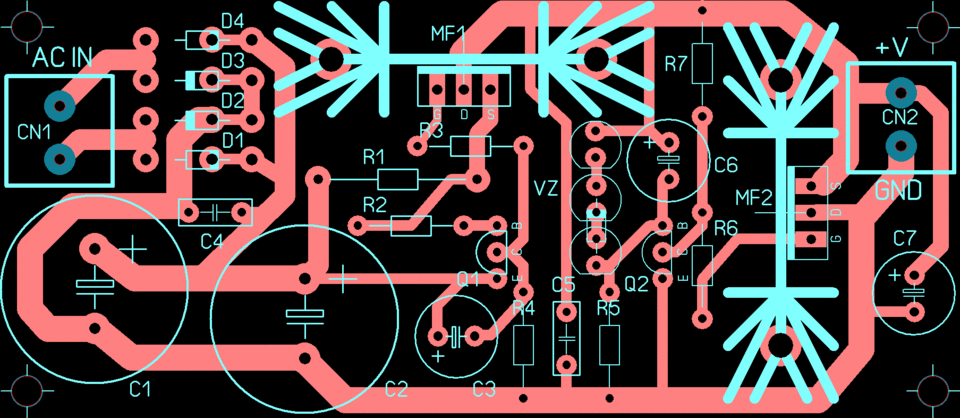

@hoangvu pcb shunt nè em.



Mấy món 74AHCT kia em mua một bộ của em, và mấy thứ bác bảo ạ, tuy chỉ có 86N là hết hàng và em đang tìm nguồn khác(em đã thấy có rồi).
về con 470p kia em không thấy trong list trên nên chưa ship, nếu được bác lên list linh kiện để em báo họ ship một lần nữa ạ. những cái em mua, họ có hàng thì đã được ship rồi chỉ còn mỗi AHCT86N không có hàng nên chưa ship thôi ạ.

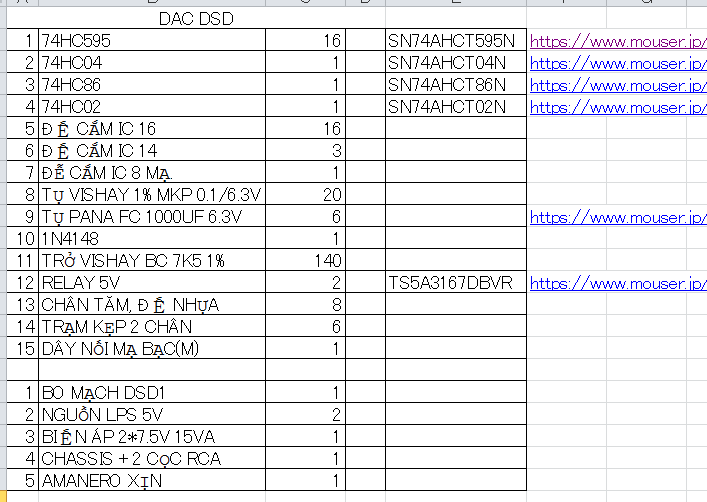

Hiện tại em mới hiểu list dưới thôi ạ, thiếu gì bác bổ xung luôn giúp em ạ.
cặp biến áp nối tầng đồ dữ mua cặp nào ở đâu, nếu được bác cho em xin link ạ.
Em cảm ơn bác ạ.

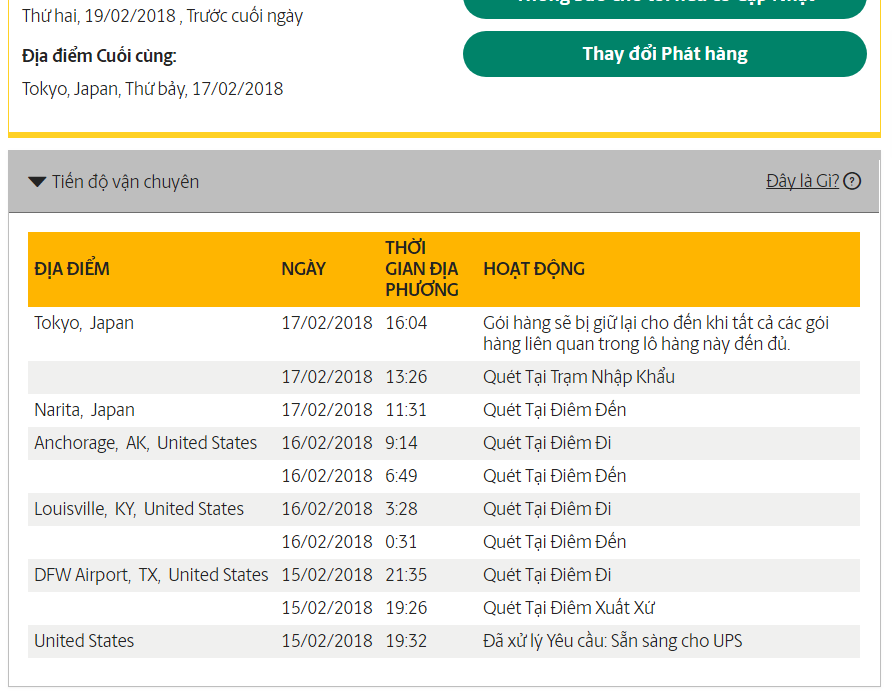

Hàng được gửi và em xắp nhận được rồi ạ.



Nhanh ha.
Giờ làm công tác chuẩn bị thôi: nguồn +5v, Amanero... Mình sẽ chuyển pcb cho bác nhanh nhất có thể.

link biến áp:
https://www.edcorusa.com/pc_series
con này rẻ, nhưng thời gian ship lâu, min 8weeks

https://www.edcorusa.com/tpc-series
con này mắc hơn, ship in 2 weeks.
