Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Discussion in 'Thiết bị số' started by hieuvu, 23/1/18.

Page 83 of 149
  1. quangnt

    quangnt Advanced Member

    Joined:
    29/10/11
    Messages:
    2.410
    Likes Received:
    126
    Thanks cụ, của e có hiện tượng sụt áp mà chưa tìm ra, cụ nào chỉ e cách đấu biến áp và cấu hình foobar2000 với

    quangnt, 5/6/18
    #2051
  2. DJVDK

    DJVDK Advanced Member

    Joined:
    16/3/09
    Messages:
    1.025
    Likes Received:
    432
    Tuột áp em đã bị qua
    hên có a @hieuvu đã cứu

    -IRF ngắc ngoải
    -Bị dính mạch DSD DSC1,cụ kiểm tra lại mạch xem.

    Foobar thì
    http://www.audiodesignguide.com/DSC1/index.html

    Have fun ^^

    DJVDK, 5/6/18
    #2052
  3. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Bác @hieuvu gửi pcb cho em từ hôm nào thế? Hôm nay em vẫn chưa nhận được.

    cdhanh, 5/6/18
    #2053
  4. soiden6789

    soiden6789 Advanced Member

    Joined:
    6/11/14
    Messages:
    84
    Likes Received:
    34
    E vừa lấy dc b.a Edcor 10k/10k, nhờ các cụ hướng dẫn e đấu nối rca với. Cái này e thấy có 3 chân liệu có xử gắn dc jack balance ko ah.

    soiden6789, 5/6/18
    #2054
  5. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội

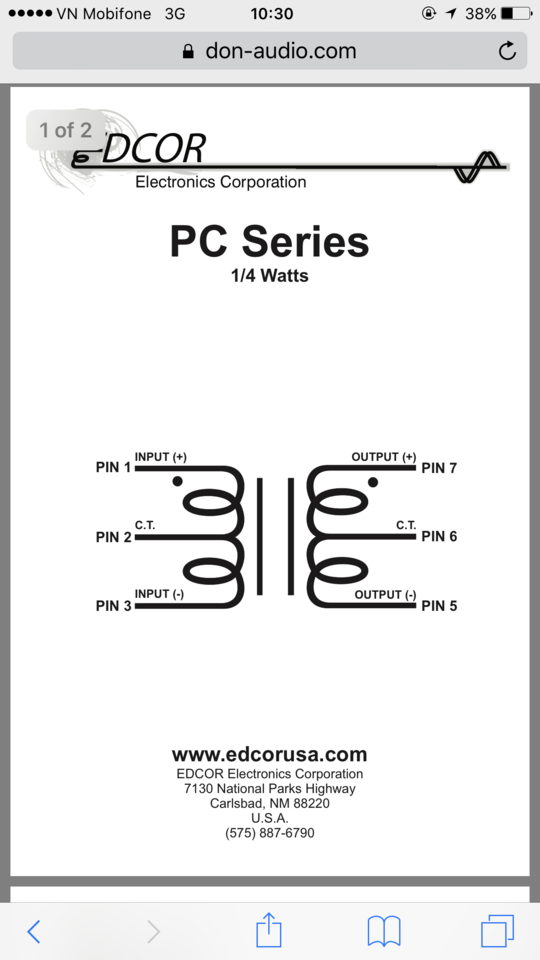

    Mời bác. B đấu 2 đầu vào ra như sau :
    -In : Pin 1 - Pin 3
    - Out : Pin 7 - Pin 5. Vậy nối jack rca vào Pin 7 - Pin 5
    Nhớ đấu đúng chiều cuộn dây sơ thứ tránh ngược pha


    Attached Files:

    Last edited: 5/6/18
    Acuti, 5/6/18
    #2055
    quangnt and soiden6789 like this.
  6. soiden6789

    soiden6789 Advanced Member

    Joined:
    6/11/14
    Messages:
    84
    Likes Received:
    34
    Thanks bác.

    soiden6789, 5/6/18
    #2056
  7. espadon_vn

    espadon_vn Advanced Member

    Joined:
    26/3/08
    Messages:
    8.580
    Likes Received:
    180
    Location:
    KenKen /Xóm 4 - Lại Yên - Hoài Đức - Hà Nội/ Số 4
    Nhìn các cụ làm em ngứa ngáy chân tay quá :p

    espadon_vn, 5/6/18
    #2057
    Binh217 likes this.
  8. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Em nhận đc rồi, bác quấn nhiều băng keo quá bóc ra bay hết cả vàng :)

    cdhanh, 5/6/18
    #2058
  9. Thien_Thanh123

    Thien_Thanh123 Advanced Member

    Joined:
    31/5/17
    Messages:
    53
    Likes Received:
    23
    Location:
    Bắc Ninh
    Em mới nhận được 2 PCB. Các cụ cho em hỏi đám trở ấy dùng bao nhiêu kOhm vậy ạ.

    Thien_Thanh123, 5/6/18
    #2059
  10. Scorpio

    Scorpio Moderator

    Joined:
    2/12/05
    Messages:
    7.237
    Likes Received:
    3.297
    Location:
    VNAV
    Từ 6.8k đến 10k tuỳ bác chọn
    Từ 6.8k đến 10k tuỳ bác chọn

    Scorpio, 5/6/18
    #2060
  11. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    Board đợt này có jump để chọn đảo pha ghi sel: nối điểm giữa với 1
    Nếu chồng tầng board phụ không cần hàn con 74xxo2, 2 con analog switch; sel nối điểm giữa và 2.
    Nối ra biến áp chỗ Fir out, nối chéo: pin bên phải board chủ (cắm Amanero) nối với pin trái board phụ bên dưới và pin bên trái board chủ nối với pin bên phải board phụ.
    IMG_20180605_200758_1.jpg IMG_20180506_145448_1.jpg

    hieuvu, 5/6/18
    #2061
    luamiennam, cdhanh, Scorpio and 3 others like this.
  12. mylove299

    mylove299 Advanced Member

    Joined:
    8/8/14
    Messages:
    86
    Likes Received:
    39
    Em hiểu như này có đúng không bác @hieuvu
    1.Amanero chỉ cắm vào board chính ( full linh kiện) mà ko cắm vô board phụ ( bỏ 74xx02 và 2 con bé tý).
    2. Trên board chính chỗ SEL jum nối 1 vs chân giữa ở cả -DSD1 và + DSD2. Board phụ jum nối số 2.
    3. Cấp nguồn cho cả 2 board y nhau tại cn1 cn2 cn3.
    4. Tụ c31 c32 gắn trên cả 2 board hay chỉ board chính ạ.

    Cảm ơn bác nhiều.

    mylove299, 5/6/18
    #2062
  13. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    Đúng đó b @mylove299
    Tụ C31, C32 cũng chỉ lắp trên board chủ thôi.

    hieuvu, 5/6/18
    #2063
    mylove299 likes this.
  14. mylove299

    mylove299 Advanced Member

    Joined:
    8/8/14
    Messages:
    86
    Likes Received:
    39
    Hu hu vậy là e dính chưởng rồi. Con amanero em kết nối với cả 2 board chính phụ luôn :((. Chạy ra tháo bỏ socket board phụ đây ợ.

    mylove299, 5/6/18
    #2064
  15. katerman

    katerman Approved Member

    Joined:
    25/7/09
    Messages:
    35
    Likes Received:
    13
    Location:
    Quy Nhơn- Bình Định
    Ai biểu bác làm rồi mới hỏi, :) chắc là bác chưa cắm điện... ;)

    katerman, 5/6/18
    #2065
  16. Thien_Thanh123

    Thien_Thanh123 Advanced Member

    Joined:
    31/5/17
    Messages:
    53
    Likes Received:
    23
    Location:
    Bắc Ninh
    Có cụ nào còn cặp 10k-10k chị na để lại em với ạ. :D. Cảm ơn ạ.

    Thien_Thanh123, 5/6/18
    #2066
  17. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672
    B cắm Amanero trên board chính, dùng socket hoặc dây nối các pin 3,4,5,7,11 đến board phụ. cấp điện cũng vậy.
    B coi thêm hình chồng tầng b @hoangvu đã làm sẽ rõ hơn.

    Last edited: 6/6/18
    hieuvu, 5/6/18
    #2067
  18. Scorpio

    Scorpio Moderator

    Joined:
    2/12/05
    Messages:
    7.237
    Likes Received:
    3.297
    Location:
    VNAV
    Bác thế chỗ em nhé..

    Sang anh cafe .. còn 2.5 cái boad màu đen.. chữa ngứa tay rất hiệu quả


    Em con cả 10k:10k lẫn 600:600 nếu bác cần

    Scorpio, 6/6/18
    #2068
    tqv-hcm and espadon_vn like this.
  19. soiden6789

    soiden6789 Advanced Member

    Joined:
    6/11/14
    Messages:
    84
    Likes Received:
    34
    Các cụ cho e hỏi nhờ, đã cụ nào tháo cái L1 ở bo Amanero ra vs cấp điện ngoài vào để cách ly điện từ pc vào chưa ah, ko biết làm chiêu đó có hiệu quả cao ko ah hj. P/s tụ ở vị trí C31, C32 dùng loại nào là tốt nhất vậy. E thanks các cụ.

    soiden6789, 6/6/18
    #2069
  20. espadon_vn

    espadon_vn Advanced Member

    Joined:
    26/3/08
    Messages:
    8.580
    Likes Received:
    180
    Location:
    KenKen /Xóm 4 - Lại Yên - Hoài Đức - Hà Nội/ Số 4
    Ke ke, Em chờ ra bản mới phip dày 1.6mm nhưng đồng 2OZ và mạ vàng bản đẹp hơn nữa ạ. Nhảy một lần rồi thôi, cụ @hieuvu cho em xin 2 vé bản mới đc không !?:D:D:D

    espadon_vn, 6/6/18
    #2070
    trunggugu and Scorpio like this.
  21. soiden6789

    soiden6789 Advanced Member

    Joined:
    6/11/14
    Messages:
    84
    Likes Received:
    34
    Hix cụ nào còn dư bo nguồn teddy để lại cho e với, e đang hăng hái xong lên để hoàn thành. Thanks các cụ.

    soiden6789, 6/6/18
    #2071
  22. suco4

    suco4 Advanced Member

    Joined:
    27/2/13
    Messages:
    110
    Likes Received:
    418
    Hi em đã cấp điện riêng cho bo Amanero, tiếng khác hẳn bác ạ. Trước nguồn Pc nhiễu quá nghe tiếng rít rất to. Giờ hết hẳn.

    suco4, 6/6/18
    #2072
    Scorpio, soiden6789 and DJVDK like this.
  23. taicun

    taicun Advanced Member

    Joined:
    25/3/10
    Messages:
    277
    Likes Received:
    42

    taicun, 6/6/18
    #2073
    tqv-hcm and Scorpio like this.
  24. Scorpio

    Scorpio Moderator

    Joined:
    2/12/05
    Messages:
    7.237
    Likes Received:
    3.297
    Location:
    VNAV
    7401 em có rồi... định tham thêm đôi nữa lắp cho R2R. :)..

    Nhường cụ khác để tập trung cho đồ chơi mới :)

    Scorpio, 6/6/18
    #2074
    tqv-hcm likes this.
  25. bskhang

    bskhang Advanced Member

    Joined:
    13/6/16
    Messages:
    111
    Likes Received:
    104

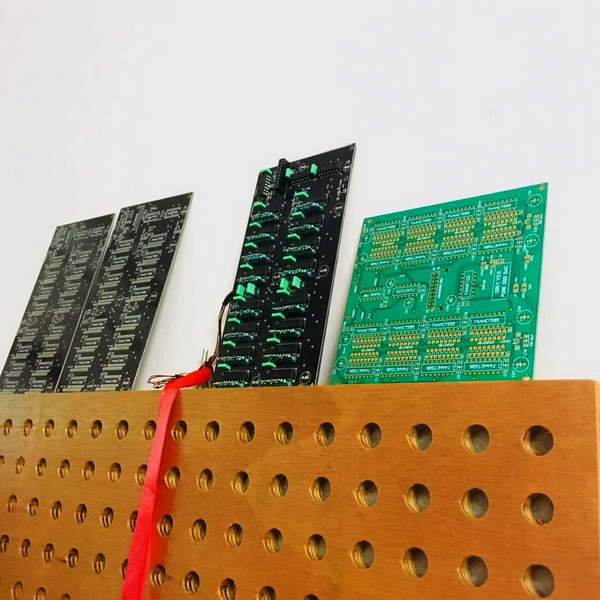

    3CCADB3A-2F85-4B0A-BCB4-669025D88233.png Thông báo cho các bác hàng đang trên đường về kho ạ

    bskhang, 6/6/18
    #2075
    taicun and Scorpio like this.
