Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Đang định upsampling lên 64 cho nhẹ há há



Tại chưa dùng kính lúp
Khó và lâu hơn Hàn trở cắm nhiêu không bạn ơi?



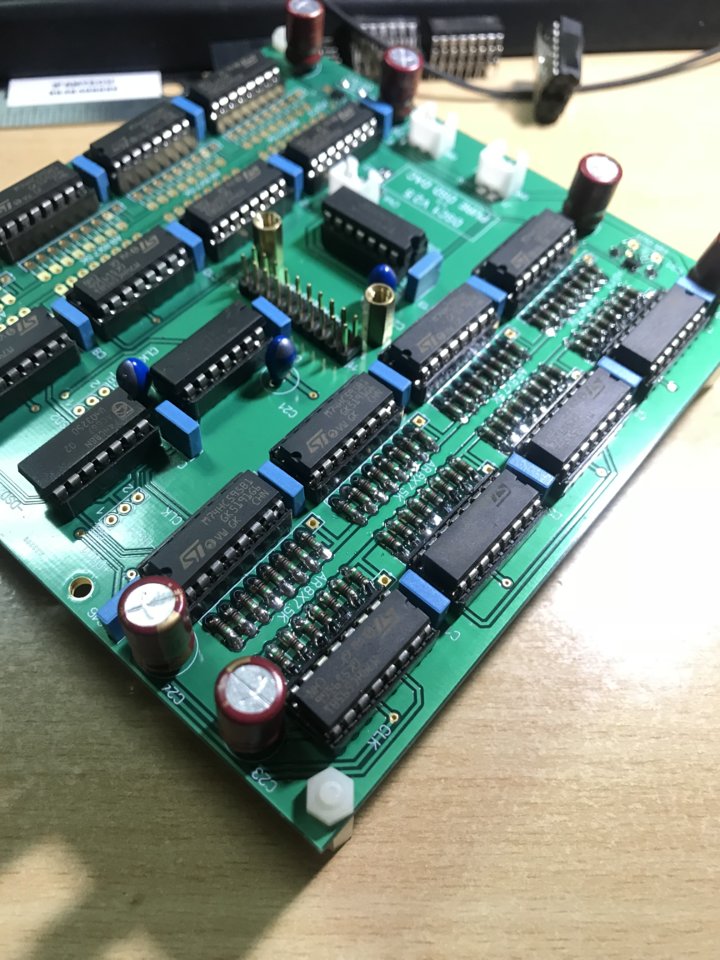

Cũng xong rồi anh ơi, mất 30p hì hục



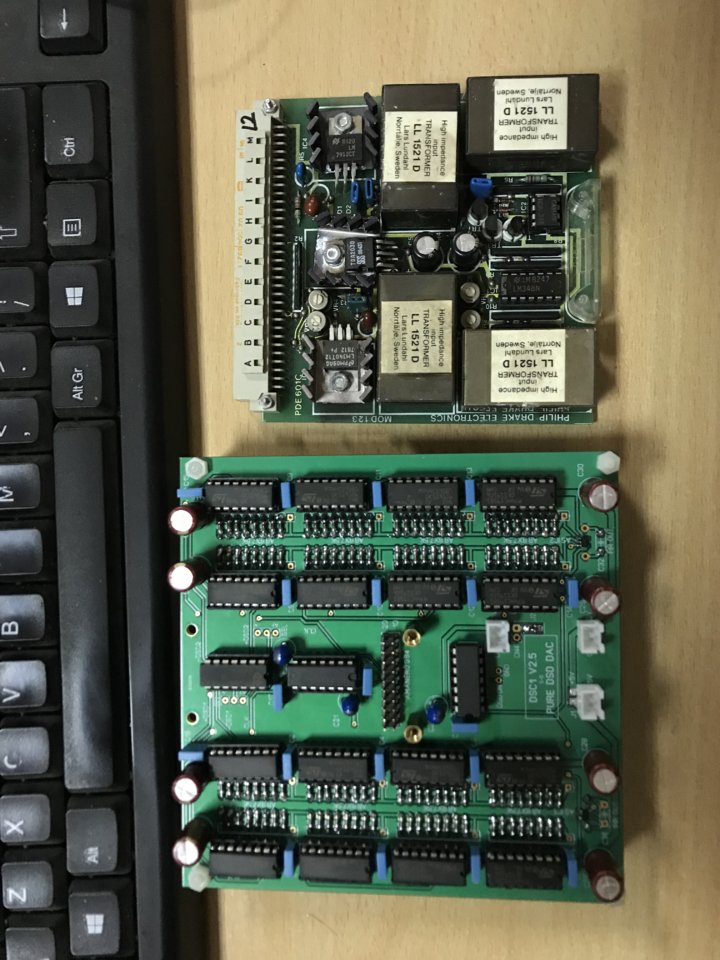

Ôi! Hai cặp Lundahn ngon quá. Ướt hết bàn phím roài!



Vậy là ngon rồi, b hàn trong 30p, nhanh đó b.
595 như vậy đánh DSD256 vô tư, DSD512 đôi khi PC đầu hàng trước( giống PC của mình)

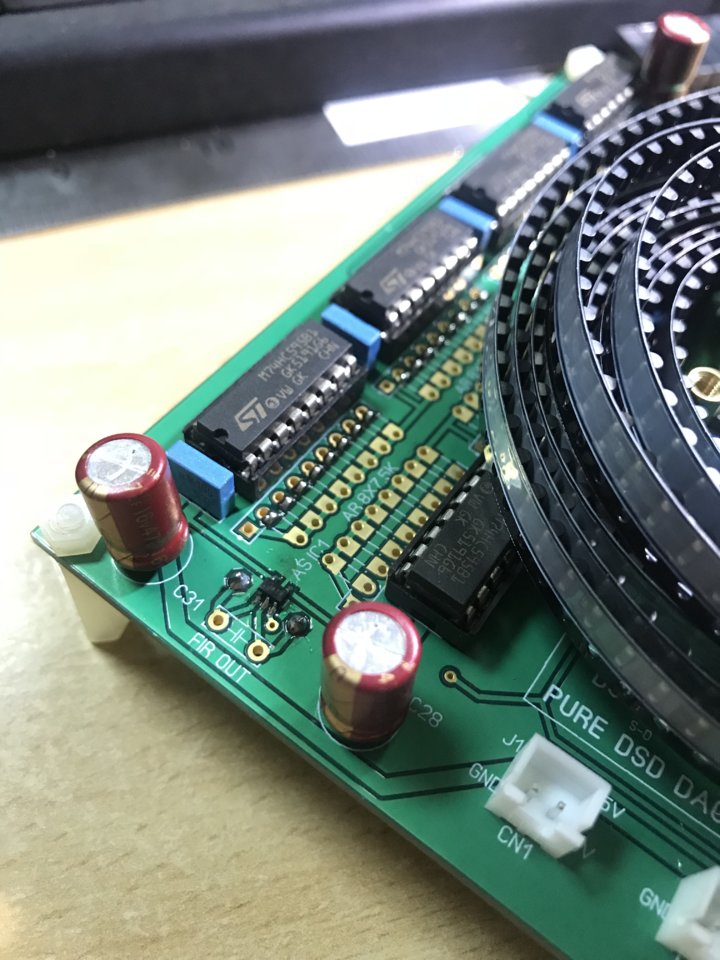

Bữa giờ mới thấy người tiên phong dùng trở loại này.



Vâng, trước đó em cũng có làm smd rồi nên có chút kinh nghiệm, em có làm socket cho đám ic nên sau thay đổi cũng tiện



Quẩy 5 giờ đồng hồ mới được có vậy.
Còn con LT3045 khoai quá. Mát tản nhiệt lại nằm dưới gầm bụng con IC. Không nghỉ Regu nó lại làm bé thế, mà lại tận 500mA



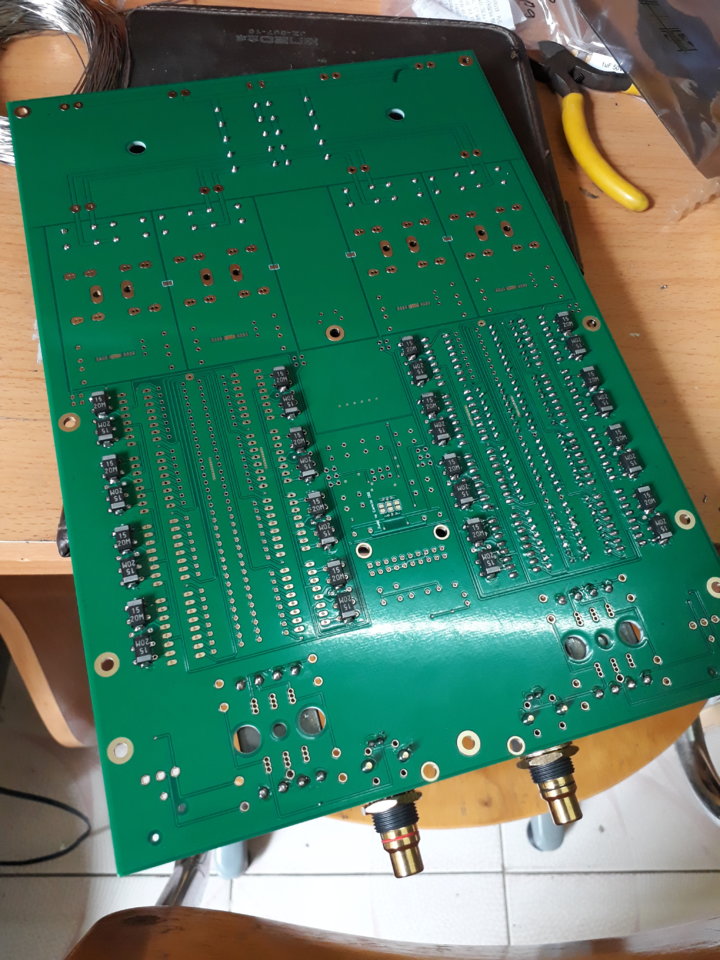

@Ngoc2 @nvkhoahcm Bây giờ thử k làm biến áp xuất nữa, xuất thẳng dsc1 balace qua tầng này. k có con tụ coupling nào, lại có dc servo.



Có mạch này cũng hay và đơn giản anh @hieuvu nè
http://www.electronics-lab.com/project/balanced-audio-unbalance-converter/



Báo cáo các bạn, sau một thời gian dùng dsc1 tớ phát hiện ra nhạc của tớ 2/3 là "đồ dởm" > chói gắt. Các bạn để ý, kiểm tra kho nhạc của mình trước khi kết luận dsc1 của mình đang chói gắt nhé.



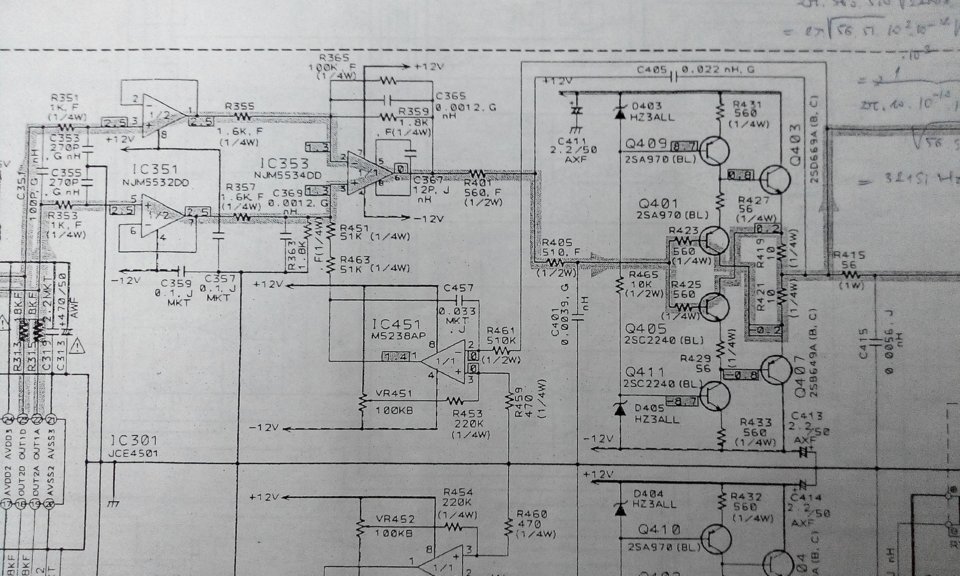

Trường xem lại giúp anh mạch này o cos tụ nối tầng > có đc có chạy đc o?



Oản giống oản
Xôi giống xôi



Hi các bác, e đang cần 1 bo dsd vuông bản đầu tiên ấy. Cụ nào dư chưa dùng để lại e nhé, thanks.



Oái cụ cũng dán à, em vẫn chưa hót được vì thiếu board Amanero
P/S: Cắm ngược một con 595 nên khi cấp nguồn bị sụt áp, mắt mũi chán quá các cụ ạ



Em chồng tầng nên dư ra bộ bản đầu tiên hàn đầy đủ hết rồi bác có lấy e để lại.



e đoán bản của bác là bản hình chữ nhật màu đen ban đầu đấy hả bác. e có 1 bo hình vuông rồi, bjo cần thêm 1 bo như thế để chồng tầng.

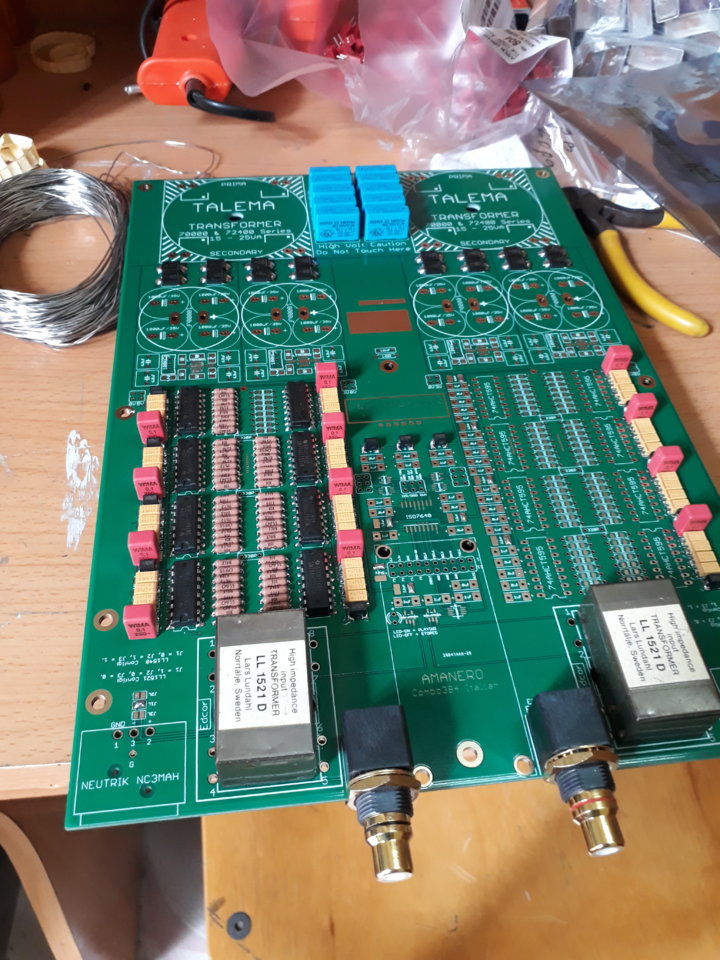

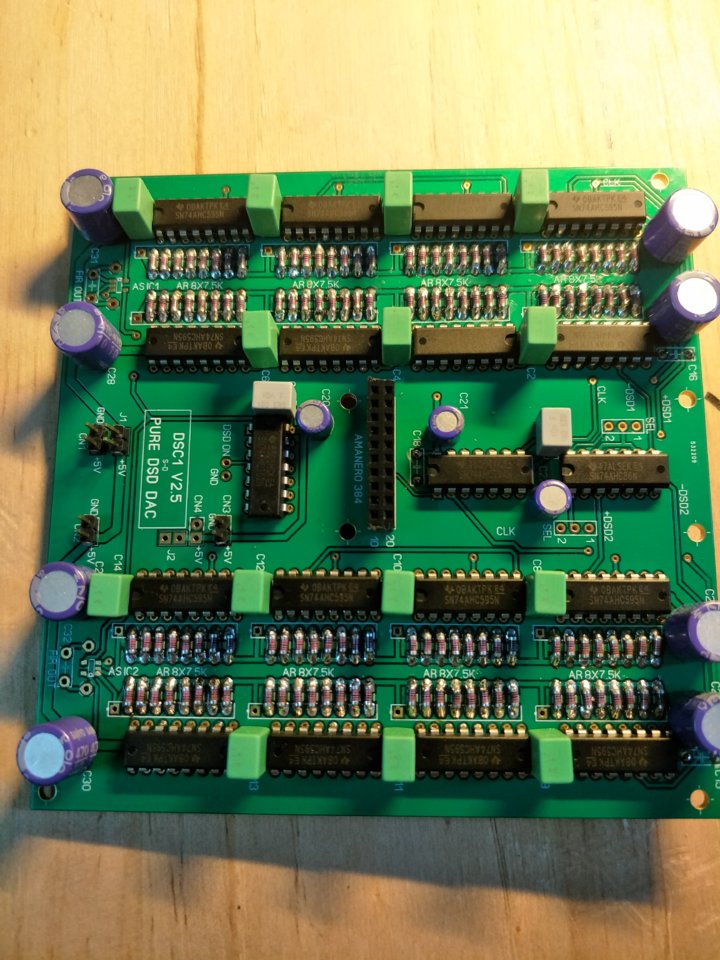

Nhà em xây tầng xong rồi mấy bác. Các các confirm giúp em một phát là có sai sót gì không để em đóng điện khỏi bốc khói với ạ. Cụ thể:
Board amanero em hồi hàn socket ngược đời nên nó như hình. Amanero cắm vs board chính phía trên rồi em hàn câu các chân cn1, cn2, cn3 và các chân 3,4,5,7,11 của amanero từ board chính xuống board phụ. Fir out em câu chéo. Vị trí SEL board chính nối jump số 1, SEL board phụ jump số 2.

Vị trí CN4 là để làm gì nhỉ mấy bác? Có cần câu 2 board chỗ cn4 không ạ.?
Còn 2 vị trí DSD on và GND của 2 board cũng có cần câu nối 2 board không ạ?
Mong các bác chỉ giáo. Em xin cảm ơn



À vậy của em bản hình chữ nhật rồi bác



cụ tỉnh còn nhiều trở này để mình it đc ko



CN 4 dùng để móc line amanero - không cần câu vì nó thông với CN3
2 vị trí ON kia em thấy bỏ không ,hót bình thường

Hót ngon chưa bác ơi ^^



Anh Hieu vũ cho em hỏi là chồng tầng sao lại phải set lại jump và đấu chéo đầu ra ạ. Em tưởng cú thế chồng lên nhau rồi chập đầu ra là được ạ?



Các con ốc đồng thau cố định board ở 4 góc đừng để chạm mass khi chồng tầng, sẽ bị loop mass.



Cảm ơn bác @hieuvu vậy để em tìm mua mấy con bằng nhựa thay thế ạ.



Chưa dám đóng điện bác ạ



Không đảo pha thì chồng tầng cũng được.
Nhưng do rất hiếm khi đường mạch 2 vế Fir hoàn toàn cân nhau, trong đó có độ trễ, di pha...nên mục đích đấu chéo để giảm thiểu sự sai biệt này ở 2 kênh dsd1,2.
Với riêng kênh dsd1 hoặc dsd2 kiểu balance, đảo pha tạo ra khoảng thời gian lệch nhau delta t ở các bộ chuyển đổi da,.... Lý thuyết chuyển đổi da dài dòng....-> tăng hiệu quả chuyển đổi> tăng chi tiết, hình bao sóng analog mượt mà hơn.
Kỹ thuật này chỉ dùng cho tầng dac kiểu balance, với kiểu single(unbalace) thì úp thìa (đấu //).
Thực tế nhiều con dac gấu khi dùng từ 4 bộ dac trở lên cho 1 kênh đều qua con đảo như 74hc04 để áp dụng ưu điểm nêu trên.
