Chiều nay em đóng điện cho 02 PCB shunt dùng K30. Kết quả 01 board đường -V chỉnh ok, được 15V, đường +V chạy lung tung, xuống được 16V nó không xuống nữa mà đi lên (board này đóng điện chưa chỉnh VR thì mỗi bên là 22V). 01 Board thì lên được -10V và +6V thì tịt (board này đóng điện chưa chỉnh thì mỗi bên là 5V). em bó tay luôn, các bác chẩn bệnh giúp em với ạ. Thấy tháo mấy con 3 chân sao em nản quá
nếu bác dùng hàng chợ thì phải macth vì chúng không đều nhau đât ạ.em đã từng match 2n5551 nói chung là lệch lạc nhiều lắm ạ!
có 1 cái em thấy lạ là sao 1 PCB thì ban đầu 02 kênh 22V, PCB kia thì 02 ban đầu chỉ có 5V, khá cân nhau.
Bác search super shunt regulator của Quang Hào để xem hướng dẫn lắp mạch nguồn low voltage chưa ạ? Diode và trị số 1 vài con trở ghi trên bo không dùng được cho loại dưới 15V đâu ạ. Em cứ nghĩ đang bàn cái mạch nguồn shunt. Nếu bác làm nguồn shunt thì không cần phải match jfet và bjt. Nếu đầu tư được hàng xịn thì càng tốt nhưng cũng khá tiền đấy ạ.
em sẽ đọc lại topic đó ạ, mà sao lại có 01 đường -V của em lại chỉnh ngon lành, xoay VR nó chạy tuyến tính luôn, rất nhanh. Lúc đâu em cũng nghĩ là do VR nên gỡ ra thay cái khác vẫn vậy.
Bác xem có cắm nhầm chân tụ lọc hoặc nhầm con bjt nào không (nhầm n và p). Em cũng bị cắm nhầm tụ lọc ngay sau diode nắn do cái mạch của Bác Hào đánh nhiều dấu (+) quá. Sau sờ tụ thấy nóng mới phát hiện ra thì tụ đã phồng rồi. Toi mất con BHC 10.000 uF
Bac kiem tra xem con zenner co bi gan nguoc khong nhe !? Muong chinh duoc dien ap xuong thap bac thay con tro 20K bang con 10k hoac 4,7k; VR dung loai 50k la dc... Neu van ko chinh dc thi lai kiem tr cai khac... Tam thoi cu vay da cho khoi roi a! ( Sorry em post tu mobile ko go dc dau)
sau khi đọc hết 10 trang của super shunt thì cái nguồn của em chạy rồi ạ (là do em sai bét nhè), cảm ơn các bác đã nhiệt tình tư vấn. Em set nguồn không tải ở 12V, khi gắn vào Pre thì nó sụt còn 11.5V, em cho nó chạy 1 chút rồi chỉnh nó lại 12V, em đo thì giá trị nó dao động khoảng +- 0.2V. Như vậy có ổn không các bác.
Chẳng phải match móc gì cái này cụ ạ! K170 không có thì các cụ cứ K117 mà phang, mua ở chợ Trời HN thì các cụ cứ sang dãy bên phải, cửa hàng to bên phải luôn. Mấy con BC546,556 ... không có thì loại tương đương 547,557 hàng này cũng có luôn. Các cụ lưu ý là 2 con 22K thì thay bằng 2k hoặc 4,7K hoặc 10K.... Con điot zener thì các cụ dùng 3,3V hay 4,7V cũng được. Bên bo pre thì lưu ý đảo chân volume là chạy ngon. Cái Jum trên bo là để nối mass ra vỏ, không có thì các cụ cứ hàn 2 chân vào nhau hoặc bỏ ra cũng ko sao. Nếu có ù thì nên nối jum và vị trí ốc bắt bo gần relay nối vỏ sắt là tịt. Các cụ muốn hay nữa thì chỉ có cắm rút Opam, lão Hải Thuật có mấy con opam AD nghe hay thật, dầy và mềm mượt... Cắm rút opam là trải nghiệm thú vị, mỗi lần cắm rút lại là những cảm xúc khác nhau rõ rệt.
Hôm qua về mình thay ngay con volume 10K đảo chân I O kết quả là hết bệnh nhích volume tí kêu ầm lên, vặn nhỏ volume im re luôn, à tối nay lại gắn con volume 50K xem thế nào :lol:
Ý tưởng này hay, trong Hi end Pre này mình cũng lắp socket hết cho các IC để tiện bề cắm rút, tuy nhiên cái socket cho BJT khjoong dễ kiếm, cái này mà cắm rút cỡ 3 lần là nát mạch luôn :lol: :lol:
Thực ra ý tưởng cắm rút này chẳng có gì mới, nhiều người đã làm rồi xũng bỏ nó luôn vì mấy cái đó cắm nó không tốt lắm nếu cắm nhiều, vả lại nếu dùng cho nguồn thì cần quái gì phải "thay đổi để tìm chất âm". Còn đã liên quan đến mạch khuếch đại thì cái socket đó nó lại không đáng tin cậy. Nếu vẫn muốn dùng thì bác kiếm cả băng chân cắm loại 1 hàng 40 chân, bẻ rời từng chan để dùng...chợ trời cũng có mà Stav thì cũng có luôn... Mạch mới bác Hào để lỗ chân khá rộng nên rút chân rất dễ mà các bác thích hàn rồi tháo thì đừng có dùng mỏ hàn xung nhé, rất dễ quá nhiệt làm cháy mạch (cháy lớp keo kết dích giữa mạch đồng với phíp). Tốt nhất là dùng mỏ hàn 20-30w thôi !

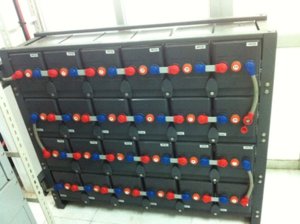

nên dùng volum dưới 50 k bác nhé! 10k -20 k là tuyệt cho việc phối hợp! shunt là lựa chọn và dùng 2 ắc quy 12 v là tuyệt công phu!
Em nhận được PCB rồi bác Hào ạ, nhỏ nhưng rất đẹp. thanks Hàn xong pre này tay nghề của em chắc lên được mấy lever...
Nhìn danh sách đăng ký có đến gần 40 cụ tham gia dự án thế mà đến nay thấy ít cụ xô hình quá, cụ nào xong rồi hoặc gần xong xô hình để anh em cùng nhau chém :lol:
Bước đầu ta nên lắp socket vì nguy cơ cháy nổ hỏng linh kiện nếu thời gian ta sửa chữa mà hàn đi hàn lại thì mạch sẽ rất xấu...Sau khi mạch chạy ổn định lúc ấy vẫn chưa muộn mà bác
[quote="trongky93" Mạch mới bác Hào để lỗ chân khá rộng nên rút chân rất dễ mà các bác thích hàn rồi tháo thì đừng có dùng mỏ hàn xung nhé, rất dễ quá nhiệt làm cháy mạch (cháy lớp keo kết dích giữa mạch đồng với phíp). Tốt nhất là dùng mỏ hàn 20-30w thôi ![/quote] Bước đầu ta nên lắp socket vì nguy cơ cháy nổ hỏng linh kiện nếu thời gian ta sửa chữa mà hàn đi hàn lại thì mạch sẽ rất xấu...Sau khi mạch chạy ổn định lúc ấy vẫn chưa muộn mà bác[/quote] bác nào lắp phần Opam thì lắp sorkit nhé! còn phần shunt của các bác hàn trực tiếp dùm em , mà hàn thẳng dùm em ạ! việc hàn các linh kiện trên bo shunt cứ yên tâm mà hàn, linh kiện không ccanf quá xịn, chỉ cần con tụ đầu ra tốt là ok! thanks Pm: trongky 93, nếu bác muốn cắm cứ dùng đế hàn nhé, nhưng mong bác đừng khuyên anh em dùng cách đó cho nguồn shunt này ạ! xin đa tạ bác nhiều!
Bước đầu ta nên lắp socket vì nguy cơ cháy nổ hỏng linh kiện nếu thời gian ta sửa chữa mà hàn đi hàn lại thì mạch sẽ rất xấu...Sau khi mạch chạy ổn định lúc ấy vẫn chưa muộn mà bác[/quote] bác nào lắp phần Opam thì lắp sorkit nhé! còn phần shunt của các bác hàn trực tiếp dùm em , mà hàn thẳng dùm em ạ! việc hàn các linh kiện trên bo shunt cứ yên tâm mà hàn, linh kiện không ccanf quá xịn, chỉ cần con tụ đầu ra tốt là ok! thanks Pm: trongky 93, nếu bác muốn cắm cứ dùng đế hàn nhé, nhưng mong bác đừng khuyên anh em dùng cách đó cho nguồn shunt này ạ! xin đa tạ bác nhiều![/quote] Không ý em là bo công suất mà bo shunt này có vr điều chỉnh áp nên thông số không cần chính xác lắm hiệu chỉnh thôi ạ!
